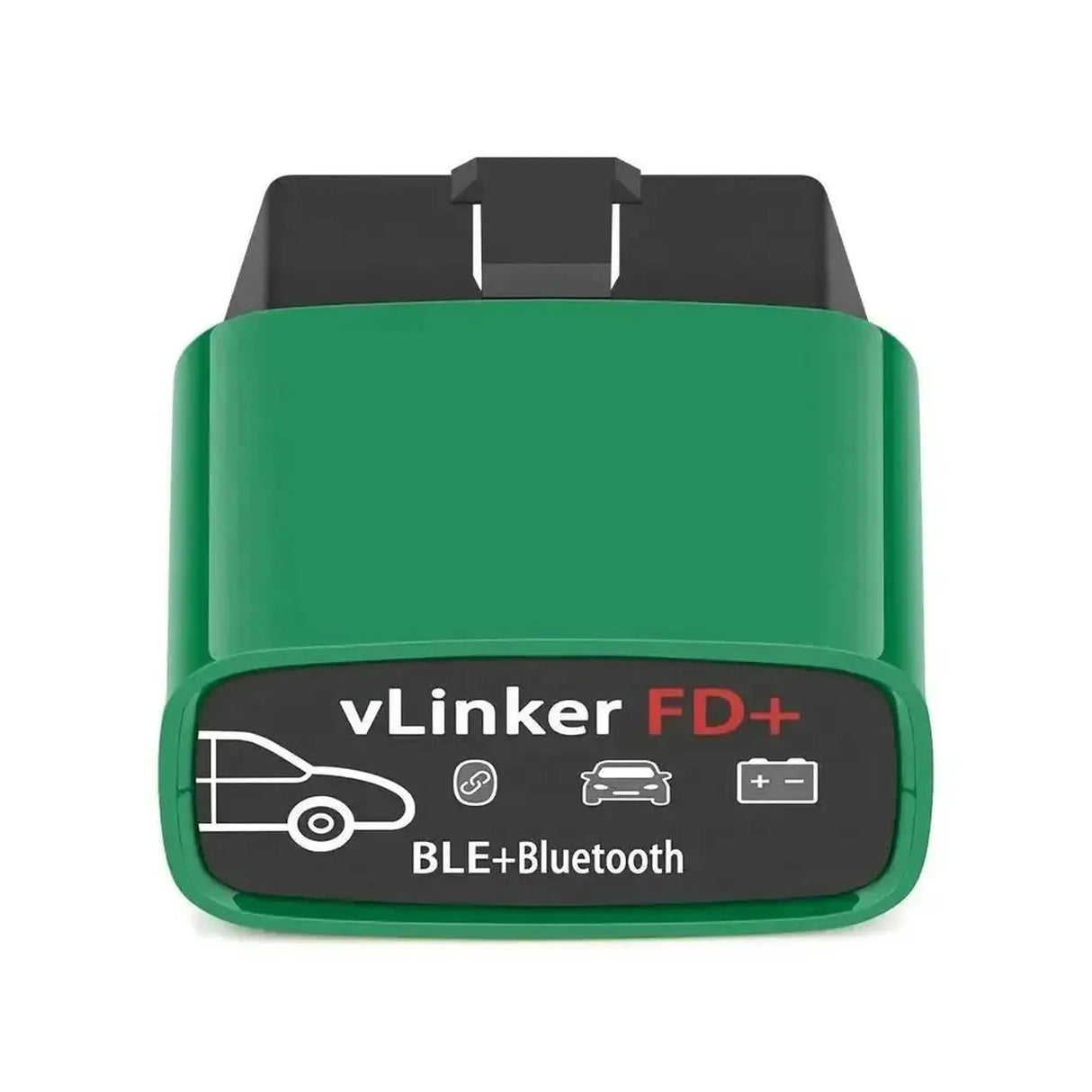

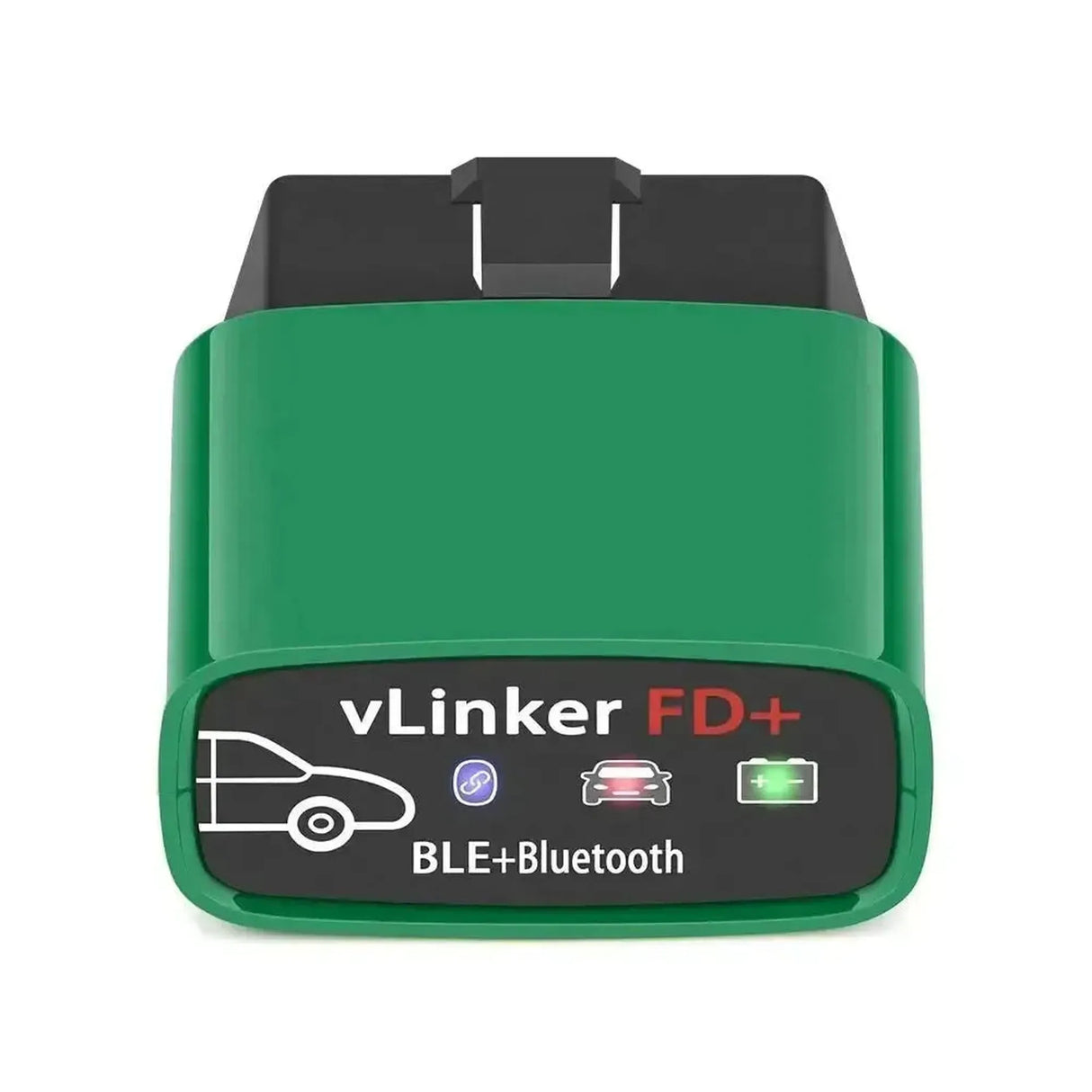

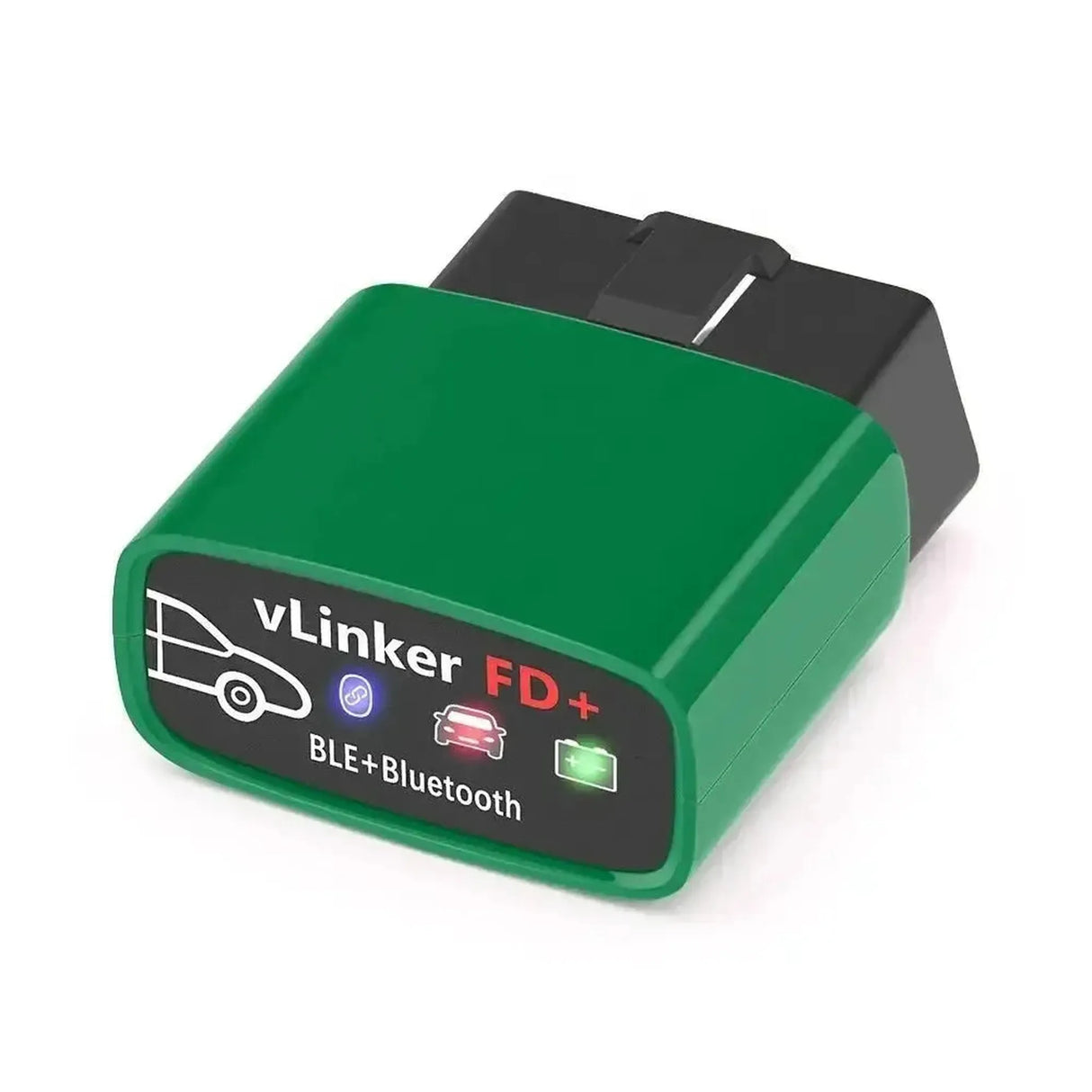

Vgate vLinker FD+ | ELM327-Schnittstelle (Bluetooth 4.0)

Anwendungen und Funktionen

Der Vgate vLinker FD+ bietet verschiedene Diagnosemöglichkeiten, abhängig von der verwendeten Anwendung und der Unterstützung des jeweiligen Fahrzeugs.

• Fehlercodes auslesen und löschen: Das Identifizieren von Diagnostic Trouble Codes (DTC's) im Motorsteuergerät und das Löschen dieser Codes, um die Check Engine-Leuchte (MIL) zurückzusetzen.
• Live-Datenüberwachung: Echtzeit-Anzeige von Parametern wie Motordrehzahl, Kühlmitteltemperatur, Kraftstoffdruck und Luftmassenmesser (MAF)-Werten über digitale Dashboards.
• Fahrzeugkonfiguration und Anpassungen: Änderung versteckter Fahrzeugeinstellungen (Codierung), wie automatische Türverriegelung oder Beleuchtungsoptionen, speziell unterstützt bei bestimmten Automarken über spezialisierte Software.
• Service- und Wartungsfunktionen: Durchführung spezifischer Resets und Kalibrierungen, wie DPF-Regeneration oder das Anlernen von Komponenten (abhängig von der gewählten Diagnose-App und Fahrzeugkompatibilität).

Besondere Funktionen und Möglichkeiten

Diese Schnittstelle verfügt über spezielle Hardwareeigenschaften, die die Funktionalität und Benutzerfreundlichkeit im Vergleich zu Standard-OBD2-Dongles erhöhen.

• Battery Saver Technology: Die Schnittstelle wechselt automatisch in einen energiesparenden Schlafmodus (Stromverbrauch von ~3 mA), wenn das Fahrzeug ausgeschaltet wird, und erwacht automatisch bei Aktivität. Dadurch kann der Dongle dauerhaft in der OBD2-Buchse verbleiben.
• Ford- und Mazda-Netzwerkzugang: Hardwareseitige Integration eines elektronischen Schalters zum nahtlosen Wechsel zwischen HS-CAN und MS-CAN. Dies eliminiert die Notwendigkeit eines manuellen physischen Schalters am Gehäuse.
• Überspannungs- und Überstromschutz: Eingebaute elektronische Schutzschaltungen schützen die Diagnose-Schnittstelle und die OBD2-Buchse vor unerwarteten Spannungsspitzen aus dem Fahrzeug.
• Hohe Datenrate: Dank eines leistungsstarken Mikrocontrollers unterstützt das Gerät größere Datenpakete und eine höhere Kommunikationsgeschwindigkeit (Baudrate), was für verzögerungsfreie Live-Diagramme und flüssiges Codieren unerlässlich ist.

Unterstützte Protokolle

Die Schnittstelle kommuniziert über eine breite Palette von industrieweiten Fahrzeugprotokollen, einschließlich markenspezifischer Netzwerke.

• ISO 15765-4 CAN: Der Standard Controller Area Network Kommunikation für Fahrzeuge, die nach 2008 produziert wurden (sowohl 11-Bit als auch 29-Bit, 250/500 Kbaud).
• MS-CAN & HS-CAN: Medium Speed und High Speed CAN-Netzwerke, proprietär für Ford-, Lincoln- und Mazda-Fahrzeuge zum Zugriff auf Module wie ABS, SRS und BCM.
• ISO 9141-2: Älteres Kommunikationsprotokoll, hauptsächlich verwendet in europäischen und asiatischen Fahrzeugen, die zwischen 2000 und 2008 produziert wurden.
• ISO 14230-4 KWP: Keyword Protocol 2000, verwendet für Diagnosen in verschiedenen Fahrzeugen aus den frühen 2000er Jahren (Fast init und 5 Baud init).
• SAE J1850 VPW / PWM: Protokolle, die meist in älteren amerikanischen Fahrzeugen (General Motors und Ford) vor 2008 verwendet werden.

Kompatible Software und Apps

Die Hardware ist für die Nutzung mit verschiedenen beliebten Drittanbieter-Diagnose-Apps optimiert.

• FORScan (Windows, iOS, Android): Die Hauptsoftware, für die dieser Adapter entwickelt wurde. Bietet tiefgehende Diagnostik, Modulprogrammierung und MS-CAN/HS-CAN-Zugriff für Ford, Mazda und Lincoln.
• BimmerCode (iOS, Android): Anwendung zum Auslesen von Modulen und Codieren versteckter Funktionen in BMW- und Mini-Modellen.
• Car Scanner ELM OBD2 (iOS, Android, Windows): Eine vielseitige App zur Einrichtung personalisierter Live-Daten-Dashboards und zur Durchführung allgemeiner Emissions- und Fehlercode-Diagnosen.
• Torque Pro (Android): Umfangreiche und weit verbreitete App zur Echtzeit-Anzeige von Parametern (PID's), Leistungs-messungen und Überwachung von Sensordaten.

Kompatible Betriebssysteme

Das Gerät bietet breite Plattformunterstützung durch den Einsatz eines Dual-Mode-Bluetooth-Chips.

• iOS (Apple): Vollständig kompatibel über Bluetooth Low Energy (BLE). Erfordert mindestens iOS 9.0 oder neuer.
• Android: Kompatibel sowohl über reguläres Bluetooth (Classic) als auch Bluetooth Low Energy (BLE). Erfordert mindestens Android 4.4 oder neuer.
• Windows: Kompatibel mit Windows 10 und 11 über eine Standard-Bluetooth-Kopplung mit PC oder Laptop zur Nutzung mit Desktop-Diagnosesoftware.

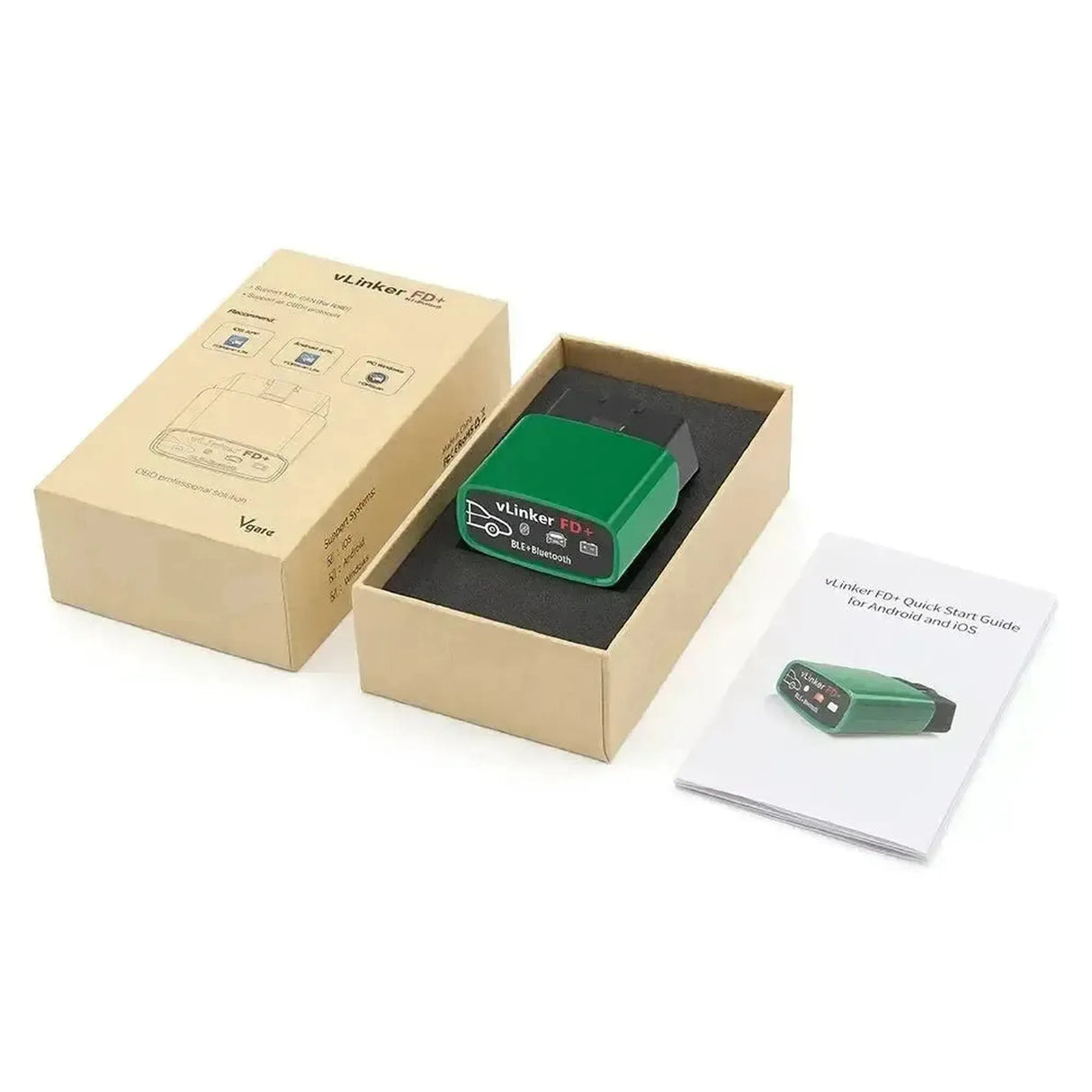

Lieferumfang

• 1x Vgate vLinker FD+ | ELM327-Schnittstelle (Bluetooth 4.0)
• 1x Bedienungsanleitung

Technische Spezifikationen
