Ähnliche Produkte entdecken: ELM327 Schnittstelle
AsTools  |  SKU: A0141-1

Universelles ELM327 (FT232RL) (HS/MS-CAN Switch) | USB-Schnittstellenkabel

8 Bewertungen
€15,95 inkl.
€13,18 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

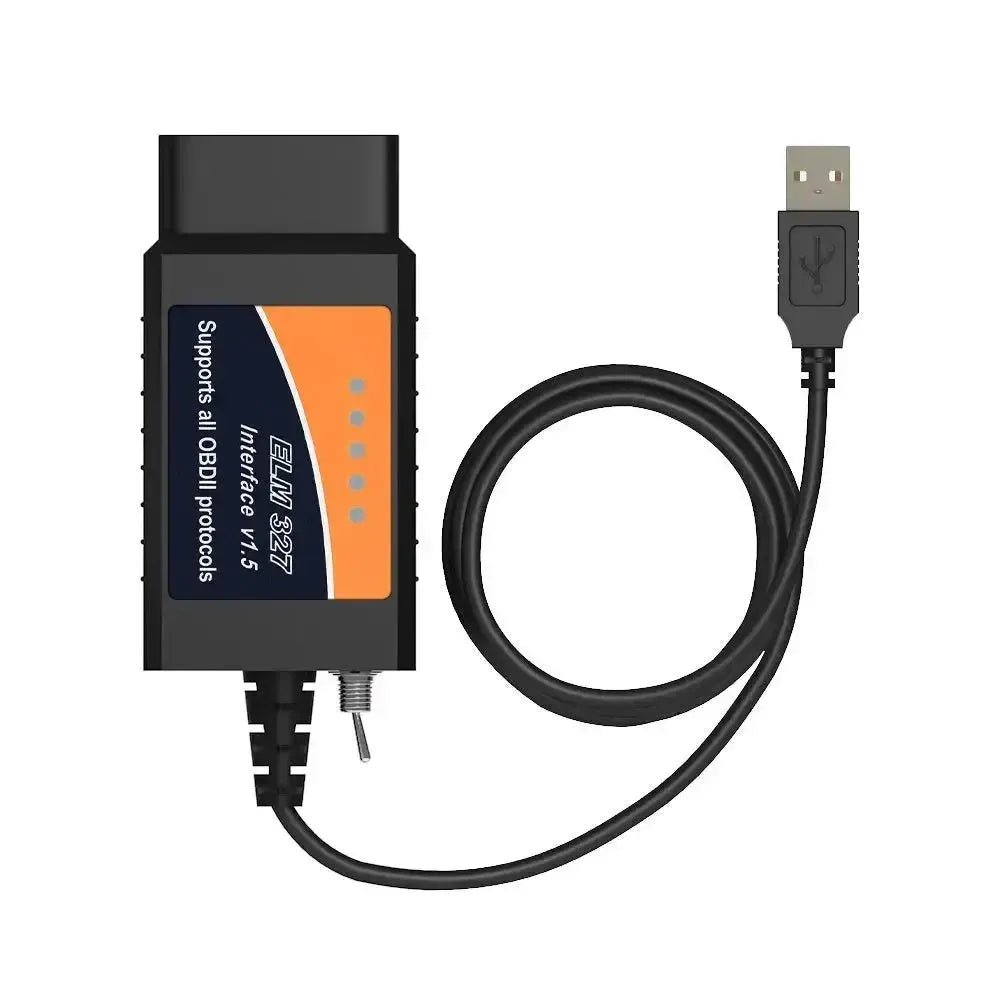

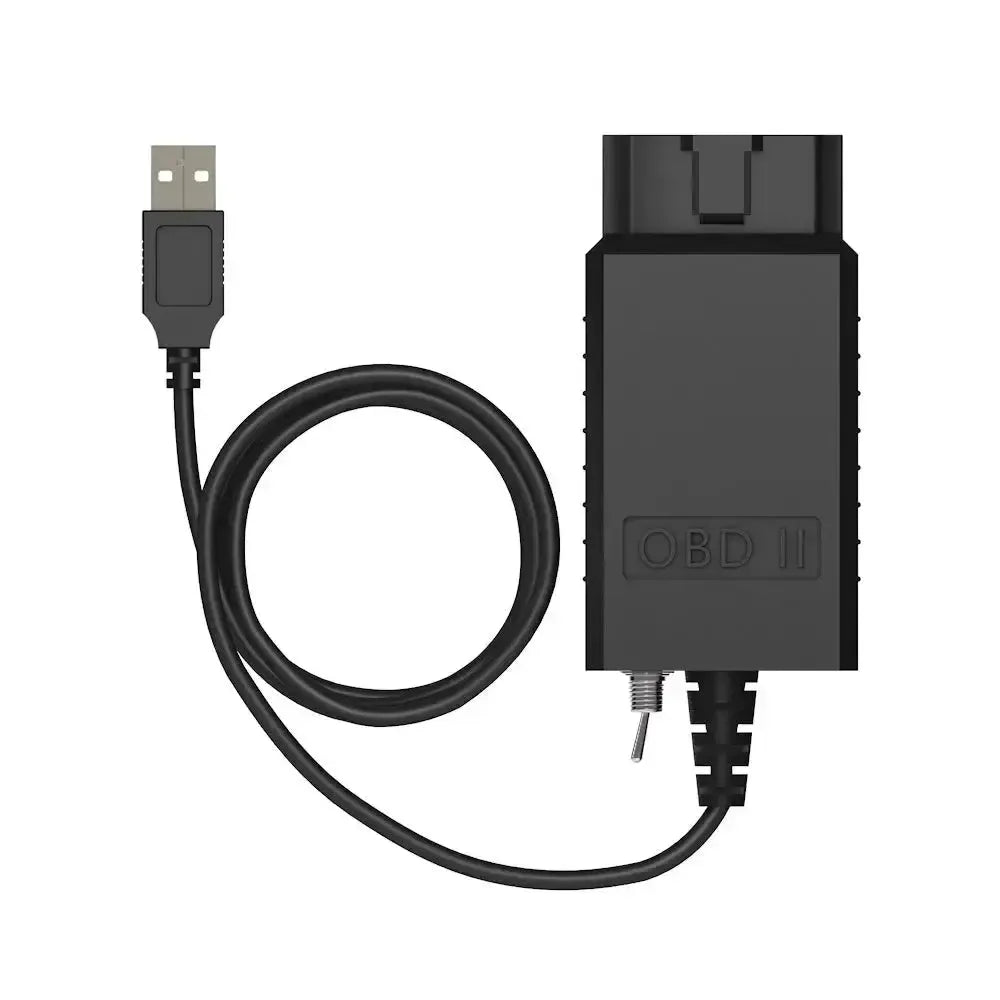

Die Universelle ELM327 (FT232RL) mit HS/MS-CAN-Schalter ist eine USB-Schnittstellenkabel, das Ihren Laptop über den OBD2-Anschluss mit dem Fahrzeug verbindet. Mit Diagnosesoftware wie FORScan lesen Sie Fehlercodes und Live-Daten aus und passen Einstellungen von Steuergeräten an.

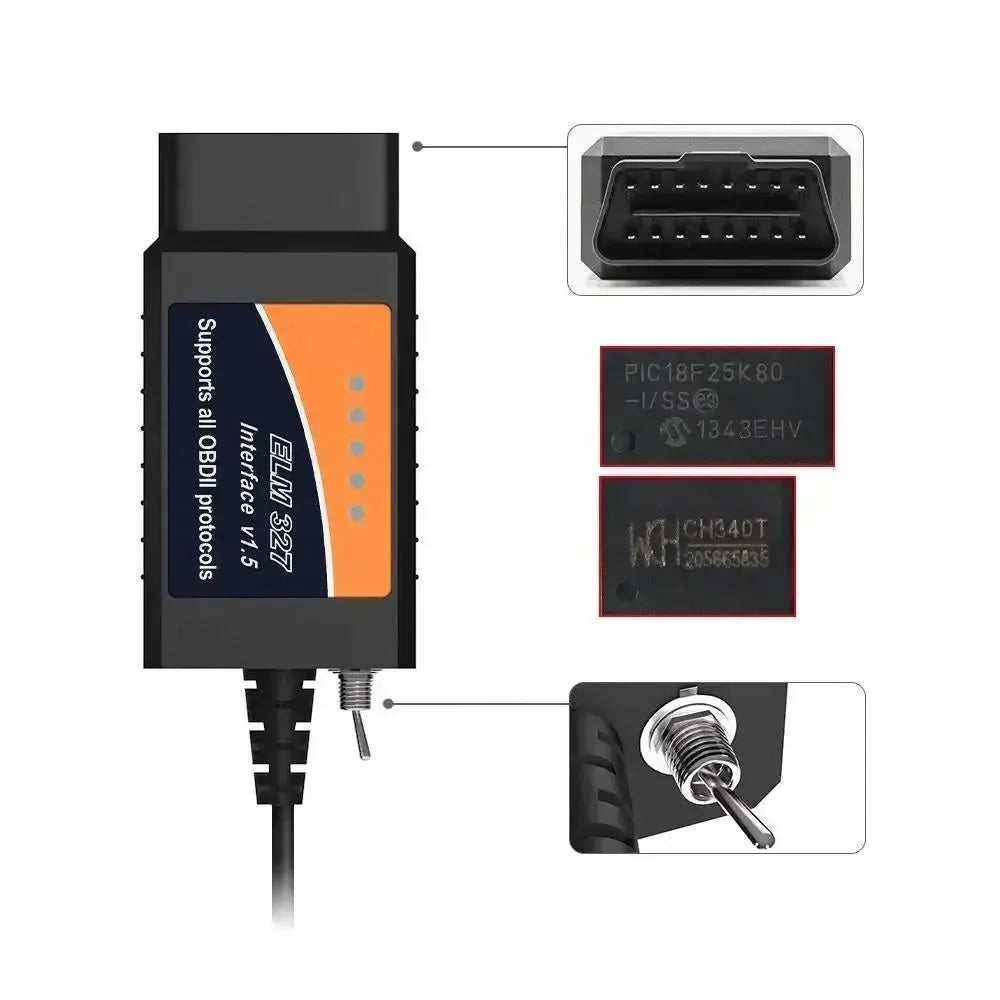

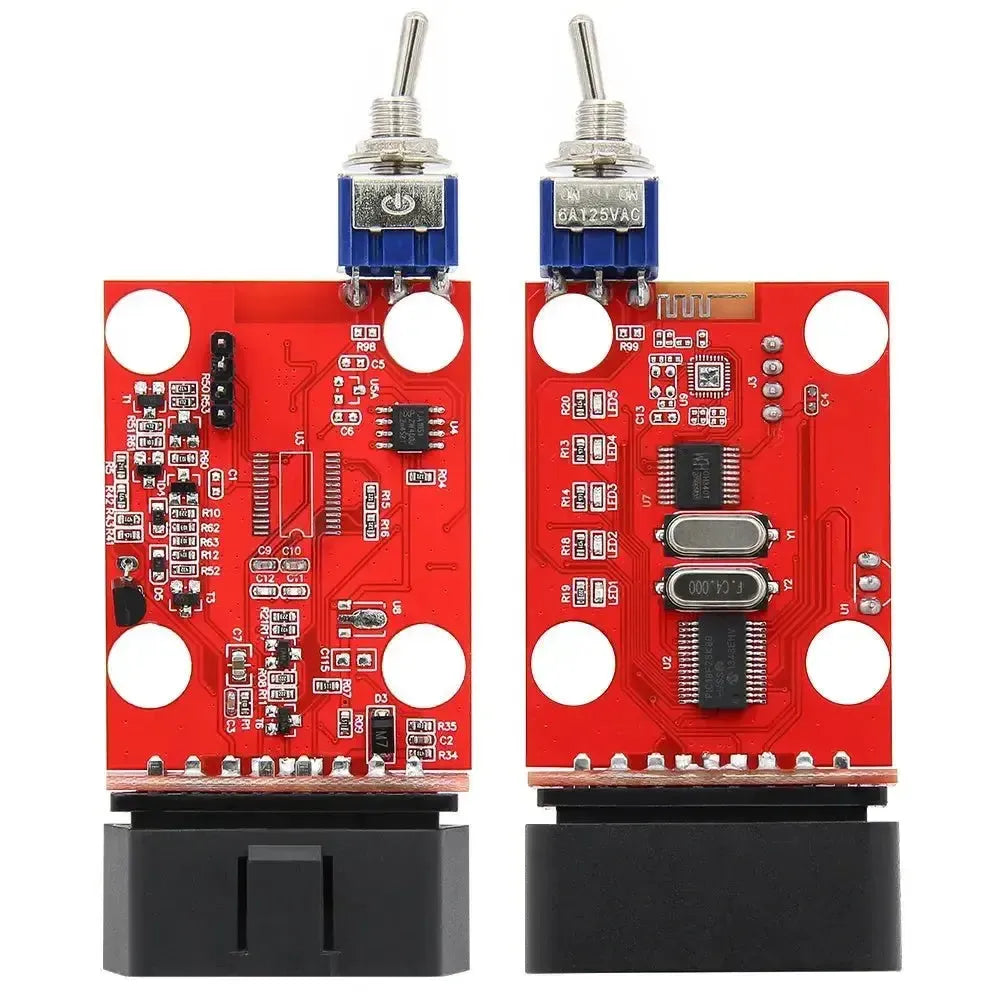

Mit dem Schalter am Kabel wählen Sie zwischen HS-CAN (Pin 6 und 14) und MS-CAN (Pin 3 und 11). Ford und Mazda nutzen MS-CAN unter anderem für Audio-, Klima- und Komfortmodule; ohne Schalter sieht die Software diese Module nicht. Die USB-Verbindung läuft über einen FTDI FT232RL-Chip, den Windows mit dem FTDI-Treiber als COM-Anschluss erkennt.

VORTEILE

✔HS- und MS-CAN — Ein Schalter für beide Netzwerke.
✔FTDI FT232RL — Bekannter, stabiler USB-Chip.
✔Ideal für FORScan — Auch für Ford- und Mazda-Komfortmodule.
✔Stromversorgung über OBD2 — Kein Netzteil oder Akku erforderlich.

HINWEISE

✕Manuelles Umschalten — FORScan fordert auf, wann Sie umschalten müssen.
✕Treiber erforderlich — Installieren Sie zuerst den FTDI-Treiber.
✕Softwareabhängig — Die Software bestimmt die Funktionen.
✕Nur USB — Kein Bluetooth und kein WLAN.

Anwendungen und Funktionen

Das Kabel ist für Heimwerker und Werkstätten gedacht, die mit einem Laptop auslesen oder codieren möchten, vor allem bei Ford und Mazda.

Funktionen

  • Fehlercodes: Auslesen und löschen.
  • Live-Daten: Sensorwerte in Echtzeit.
  • Codieren: Einstellungen mit FORScan anpassen.
  • MS-CAN: Zugriff auf Komfortmodule.

Schalter

  • HS-CAN: Pin 6 und 14, u. a. Motor, ABS und Airbag.
  • MS-CAN: Pin 3 und 11, u. a. Audio und Komfort.
  • Umschalten: Nur wenn die Software dazu auffordert.

So verwenden Sie das Gerät

  1. Treiber installieren: Installieren Sie den FTDI-Treiber auf Ihrem Windows-Laptop.
  2. Anschließen: Stecken Sie das Kabel in den OBD2-Anschluss und in den USB-Anschluss.
  3. COM-Anschluss wählen: Wählen Sie in der Software den COM-Anschluss im Geräte-Manager.
  4. Zündung ein: Schalten Sie die Zündung ein und starten Sie die Software.
  5. Umschalten: Stellen Sie den Schalter um, sobald FORScan dazu auffordert.

Besondere Funktionen und Möglichkeiten

Was dieses Kabel gegenüber einem Standard-ELM327 anders macht:

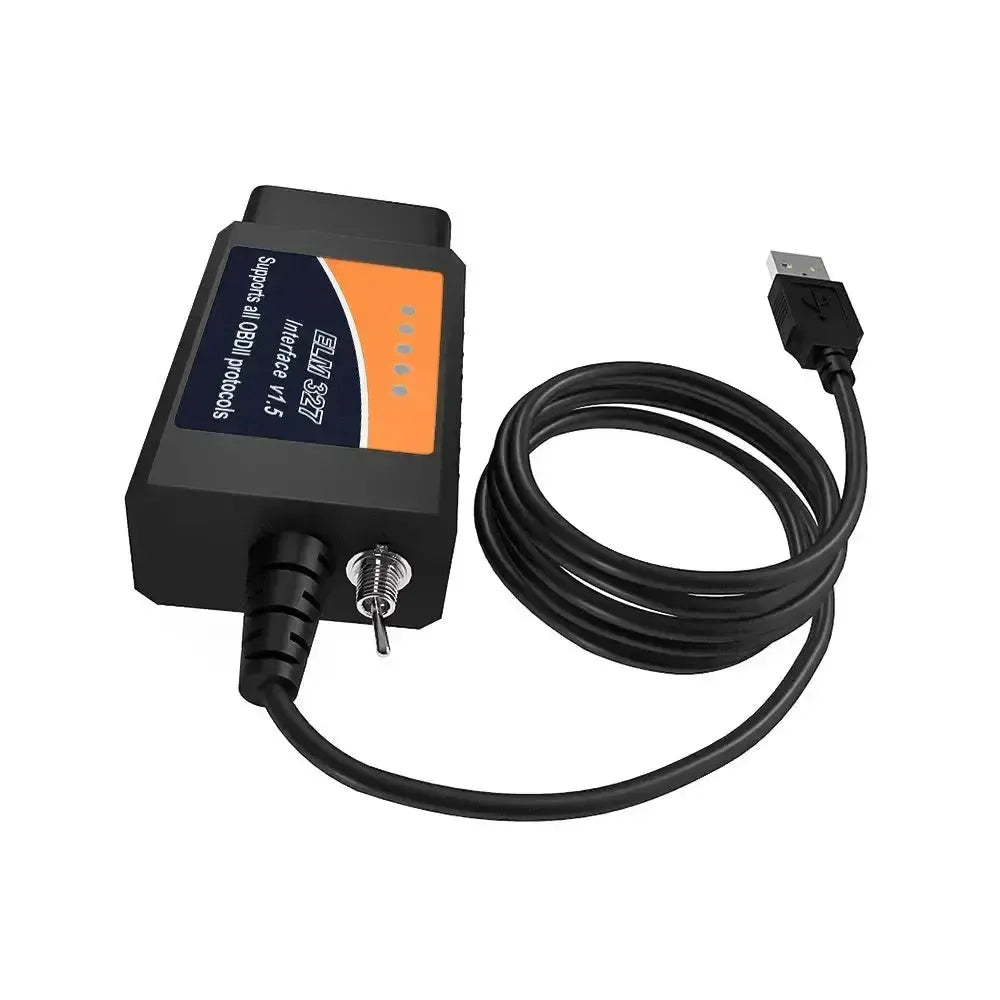

  • Physischer Schalter: HS-CAN und MS-CAN ohne Löten.
  • Kabelgebundene Verbindung: Kein Signalabbruch während des Codierens.
  • Universelles OBD2: Auch als normales Auslesekabel verwendbar.

Kompatible Software und Betriebssysteme

Das Kabel funktioniert nur mit Software auf einem PC oder Laptop. Bekannte Programme:

  • FORScan: Diagnose und Codierung für Ford, Mazda, Lincoln und Mercury.
  • ELMConfig: Konfiguration von Ford- und Mazda-Modulen.
  • Generische OBD2-Software: Zum Beispiel ScanMaster-ELM, für Standard-OBD2.

Betriebssystem: Windows, mit dem FTDI-Treiber (VCP). Das Kabel erscheint dann im Geräte-Manager als COM-Anschluss.

Kompatible Fahrzeuge

Für die Standard-OBD2-Diagnose funktioniert die Schnittstelle bei den meisten Fahrzeugen mit OBD2-Anschluss: in Europa Benziner ab 2001 und Diesel ab 2004. Der Schalter ist für Fahrzeuge mit einem separaten MS-CAN-Netzwerk gedacht:

  • Ford: Modelle ab ca. 2003–2004 mit MS-CAN.
  • Mazda: Modelle mit MS-CAN, u. a. auf Ford-Plattformen.
  • Lincoln und Mercury: Modelle mit MS-CAN.

Verpackungsinhalt

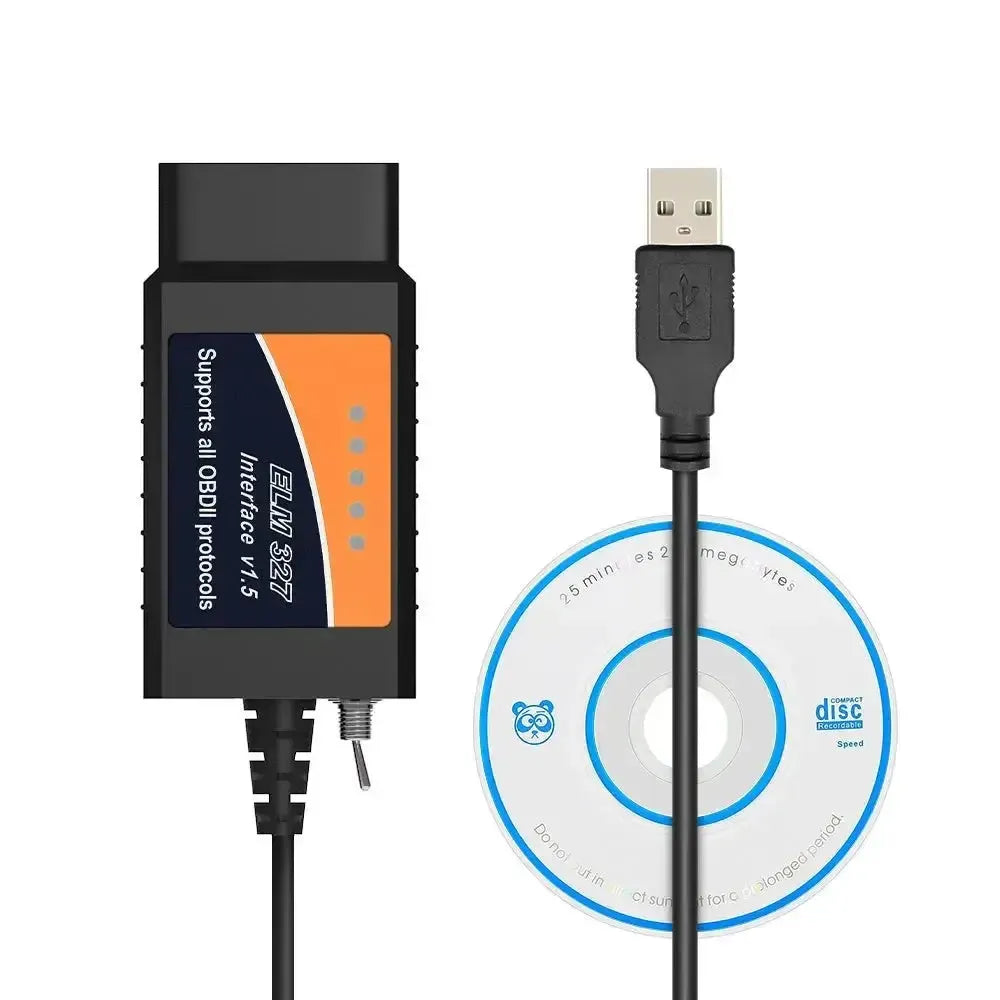

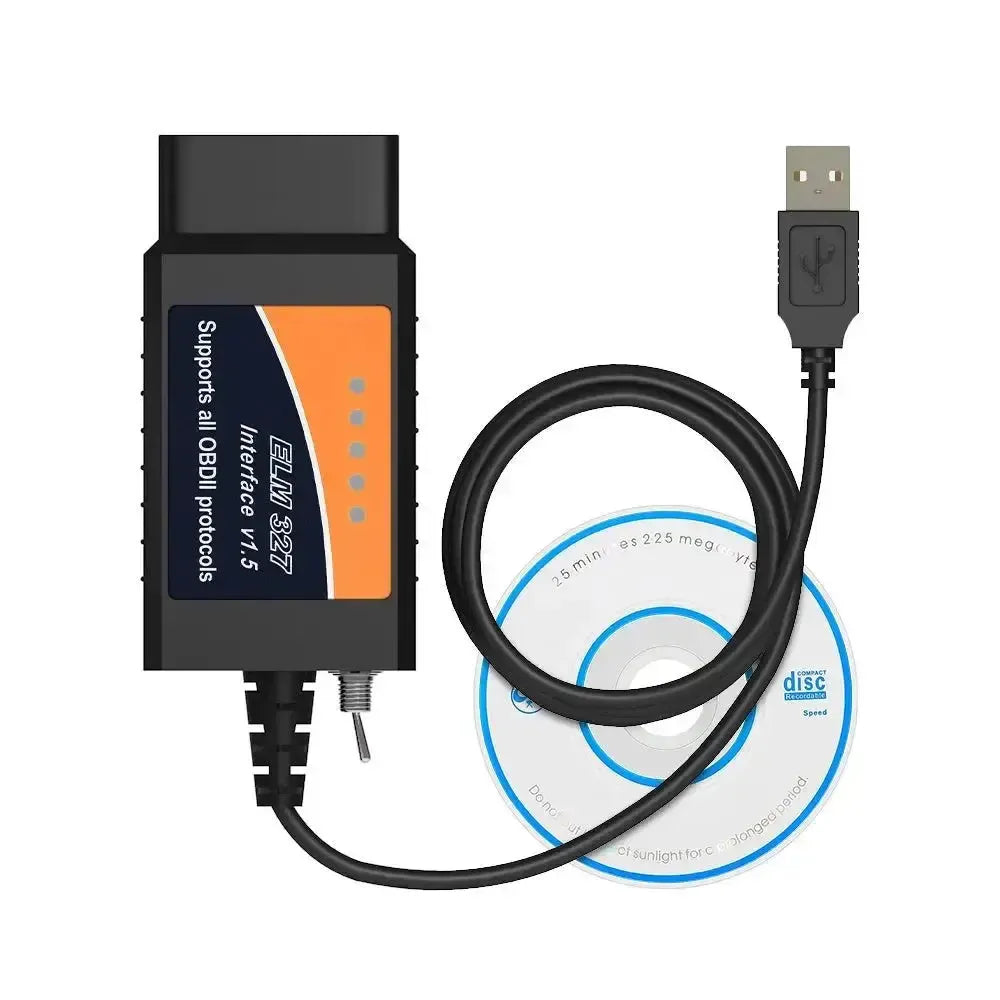

  • 1x Universelle ELM327 (FT232RL) mit HS/MS-CAN-Schalter | USB-Schnittstellenkabel
💡
Gut zu wissen: Stellen Sie den Schalter standardmäßig auf HS-CAN. FORScan fordert selbst auf, wann Sie auf MS-CAN umschalten und wieder zurückschalten müssen. Fordert FORScan nie zum Umschalten auf, sucht er auch keine MS-CAN-Module; prüfen Sie dann die Verbindungseinstellungen.

Technische Spezifikationen

Allgemein

Der Hersteller der Schnittstelle. Universal bedeutet ein markenloser ELM327-Klon.Marke
Universeel
Die Version des ELM327-Befehlssatzes. Version 1.5 funktioniert mit den meisten Apps und unterstützt auch ältere Protokolle.ELM327-Version
v1.5
Der Chip in der Schnittstelle. Ein guter Chip sorgt für eine stabile Verbindung und schnellere Datenübertragung.Chip
FTDI FT232RL

Verbindung

Wie die Schnittstelle mit Ihrem Smartphone, Tablet oder Laptop kommuniziert: drahtlos über Bluetooth oder per USB-Kabel.Verbindung mit Smartphone oder PC
USB
Wie lang das Kabel ist. Mit einem längeren Kabel platzieren Sie den Laptop einfacher neben dem Fahrzeug.Kabellänge
1,5 m

Kompatibilität

Auf welchen Geräten Sie die Schnittstelle nutzen können. Achten Sie besonders auf iOS, wenn Sie ein iPhone besitzen.Betriebssysteme
  • Windows
Mit welchen Diagnose-Apps und Programmen die Schnittstelle funktioniert. Manche Apps können mehr, zum Beispiel Codierungen bei BMW oder Ford.Geeignete Apps
  • FORScan
  • ScanMaster-ELM
  • ELMConfig
Die Kommunikationssprachen, die die Schnittstelle beherrscht. Ältere und amerikanische Fahrzeuge nutzen teils Protokolle, die nicht jede Schnittstelle kennt.Protokolle
  • SAE J1850 PWM/VPW
  • ISO 9141-2
  • KWP2000
  • MS-CAN
Ein Schalter zum Wechseln zwischen zwei CAN-Netzwerken. Erforderlich, um mit FORScan alle Module von Ford und Mazda zu erreichen.Umschalter HS-CAN und MS-CAN

Funktionen

Fahrzeugeinstellungen anpassen, zum Beispiel versteckte Optionen aktivieren. Funktioniert nur mit Apps wie BimmerCode oder FORScan.Codierung
Resets und Anlernfunktionen, zum Beispiel das Zurücksetzen des Serviceintervalls. Damit können Sie mehr als nur Fehlercodes auslesen.Service-Resets

Stromversorgung

Fahrzeuganschluss

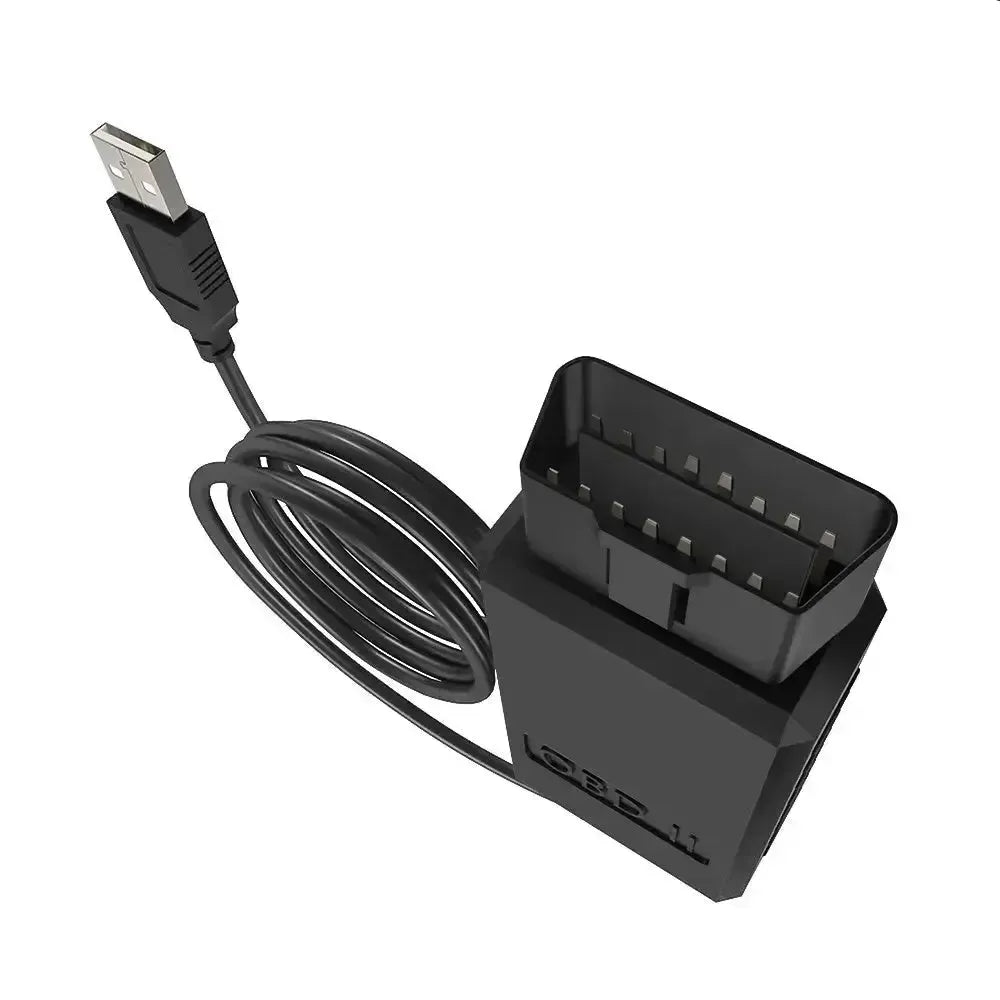

16-polig OBD2

Weitere Spezifikationen

Marke
Universell
Modell
ELM327 (FT232RL) mit HS/MS-CAN-Schalter
Typ
OBD2-Schnittstellenkabel (USB)
PC-Anschluss
USB-A
Schalter
HS-CAN (Pin 6/14) / MS-CAN (Pin 3/11)
Protokolle
ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, SAE J1850 PWM/VPW
Stromversorgung
Über den OBD2-Anschluss (12 V)
