Ähnliche Produkte entdecken: OBD Kabel Ersatzteile
AsTools  |  SKU: A0283

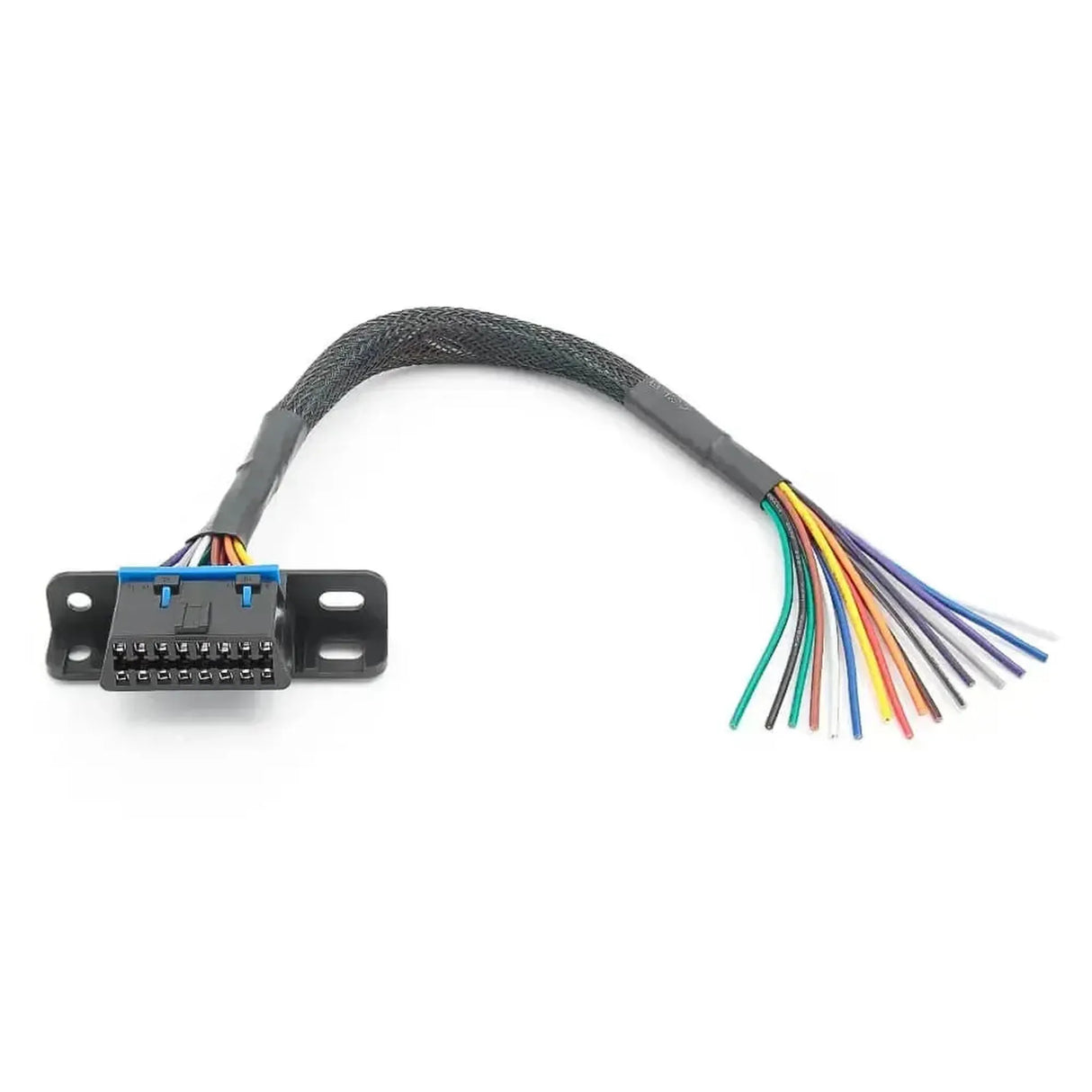

16-poliger OBD2-Anschluss (weiblich) mit 16 offenen Endkabeln (30 cm) | Zubehör

€10,95 inkl.
€9,05 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Dieser 16-poligen OBD2-Anschluss (weiblich) hat 16 lose, offene Leitungsenden von 30 cm. Jede Ader gehört zu einem Pin des Steckers, sodass Sie selbst festlegen, welche Pins Sie anschließen.

Verwenden Sie ihn, um einen beschädigten OBD2-Anschluss in einem Pkw zu ersetzen, einen Anschluss an anderer Stelle einzubauen oder einen eigenen Prüfaufbau zu erstellen. Das Bauteil ist passiv: Es ist keine Elektronik verbaut.

VORTEILE

✔16 offene Adern — Jeder Pin einzeln anzuschließen.
✔30 cm Leitung — Ausreichend zum Löten oder Crimpen.
✔Standard J1962 — Passt an jedes OBD2-Gerät.
✔Passiv — Keine Elektronik und keine Stromversorgung.

HINWEISE

✕Fachkenntnisse erforderlich — Falsches Anschließen kann Schäden verursachen.
✕Pinbelegung selbst messen — Prüfen Sie jede Ader mit einem Multimeter.
✕Kein Verdrahtungsplan — Verwenden Sie den Schaltplan des Fahrzeugs oder Geräts.
✕Lose Adern isolieren — Kurzschlüsse vermeiden.

Anwendungen und Funktionen

Das Bauteil ist für Werkstätten, Elektriker und Techniker bestimmt, die selbst einen OBD2-Anschluss herstellen oder reparieren möchten.

Funktionen

  • Anschluss ersetzen: Neuer OBD2-Anschluss im Pkw.
  • Anschluss versetzen: Einbau an einer besseren Stelle.
  • Prüfaufbau: Eigene Verdrahtung auf der Werkbank.

So verwenden Sie ihn

  1. Pinbelegung bestimmen: Ermitteln Sie mit einem Multimeter, welche Ader zu welchem Pin gehört.
  2. Schaltplan prüfen: Suchen Sie die Pinbelegung im Schaltplan nach.
  3. Anschließen: Löten oder crimpen Sie die benötigten Adern.
  4. Isolieren: Isolieren Sie alle nicht benutzten Adern.
  5. Testen: Prüfen Sie die Funktion, bevor Sie es in Betrieb nehmen.

Besondere Funktionen und Möglichkeiten

Was dieses Bauteil praktisch macht:

  • Alle 16 Pins verfügbar: Auch für herstellerspezifische Pins.
  • Frei verdrahtbar: Schließen Sie nur die Pins an, die Sie benötigen.

Pinbelegung und Kompatibilität

Das Bauteil verwendet den standardmäßigen 16-poligen OBD2-Stecker (J1962):

  • Pin 16: Batteriespannung (+12 V).
  • Pin 4 und 5: Masse.
  • Pin 6 und 14: CAN-High und CAN-Low.
  • Pin 7: K-Line.

Welche Pins in einem Fahrzeug oder Gerät belegt sind, unterscheidet sich je nach Hersteller. Prüfen Sie immer den Schaltplan.

Lieferumfang

  • 1x 16-poliger OBD2-Anschluss (weiblich) mit 16 offenen Leitungsenden (30 cm)
💡
Gut zu wissen: Messen Sie vor dem Anschließen mit einem Multimeter, welche Ader zu welchem Pin gehört. Verlassen Sie sich nicht auf die Farbe: Diese ist nicht bei jeder Ausführung gleich.

Technische Spezifikationen

Allgemein

Wofür Sie das Teil verwenden, etwa zum Ersetzen einer defekten OBD-Buchse oder für einen eigenen Prüfaufbau.Verwendung
  • Reparatur
  • Eigener Einbau
  • Eigene Verkabelung

Anschlüsse

Ob die 16-polige OBD2-Seite eine Buchse (weiblich) oder ein Stecker (männlich) ist. Das bestimmt, woran Sie ihn anschließen.Art des OBD2-Anschlusses
Weiblich
Was sich am anderen Ende des Kabels befindet, zum Beispiel lose Adern, die Sie selbst an die Verkabelung anschließen.Anschluss der Gegenseite
16 offene Kabelenden
Die Kommunikationsarten zwischen Pkw und Tester, die über die Pins übertragen werden. Wichtig beim Auslesen älterer oder neuerer Pkw.Unterstützte Protokolle
  • CAN
  • K-Line
  • KWP2000
  • J1850 PWM und VPW

Kabel und Montage

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Spielraum, um den Anschluss an einer günstigen Stelle zu platzieren.Kabellänge
30 cm
Ob der Anschluss Bügel mit Schraublöchern hat. Damit befestigen Sie ihn sicher im Armaturenbrett oder in einem Gehäuse.Montagebügel
Kabellänge
30 cm

Weitere Spezifikationen

Marke
Universal
Modell
OBD2-Anschluss mit 16 offenen Litzenenden
Typ
OBD2-Kabelkomponente
Steckverbinder
16-polig OBD2 (J1962), weiblich
