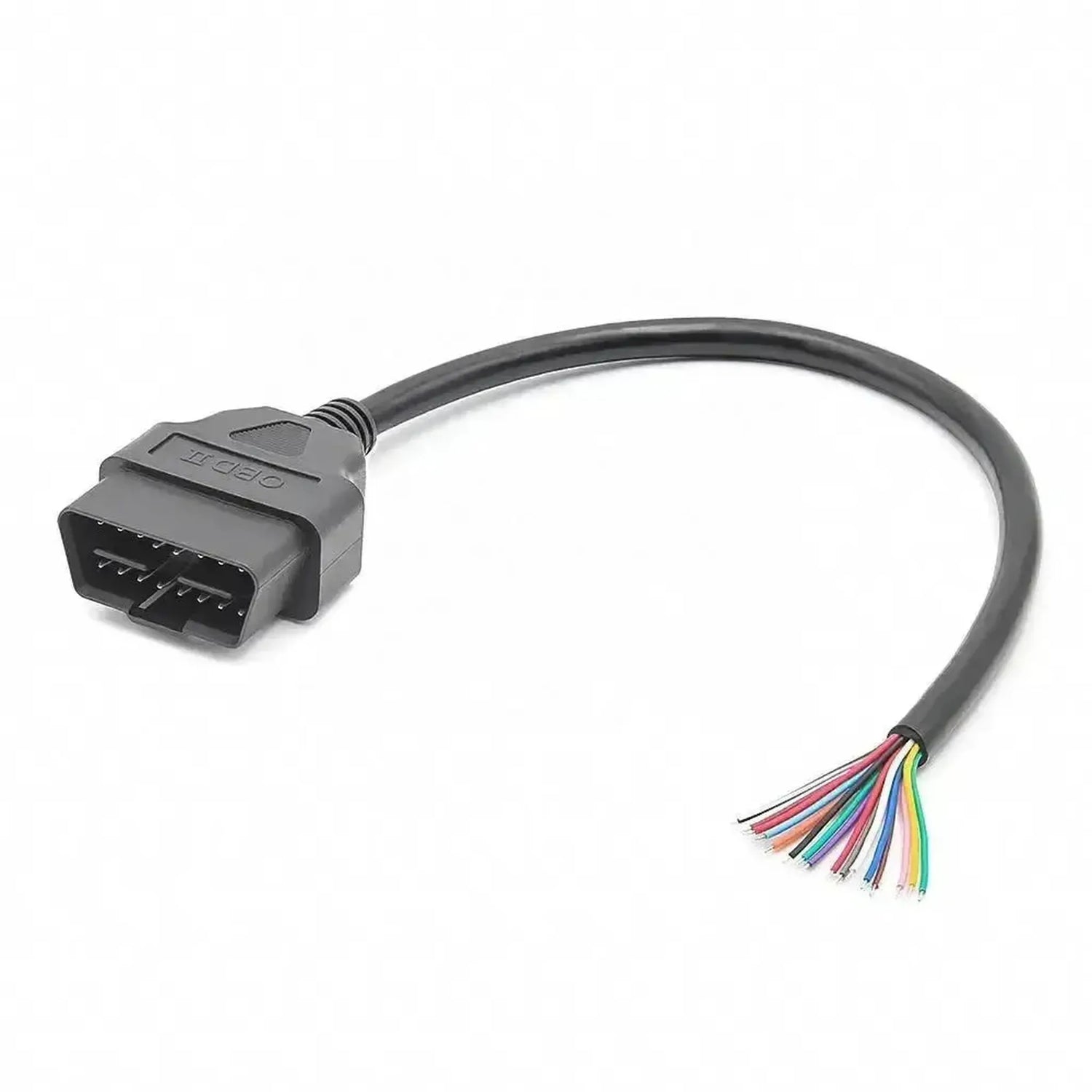

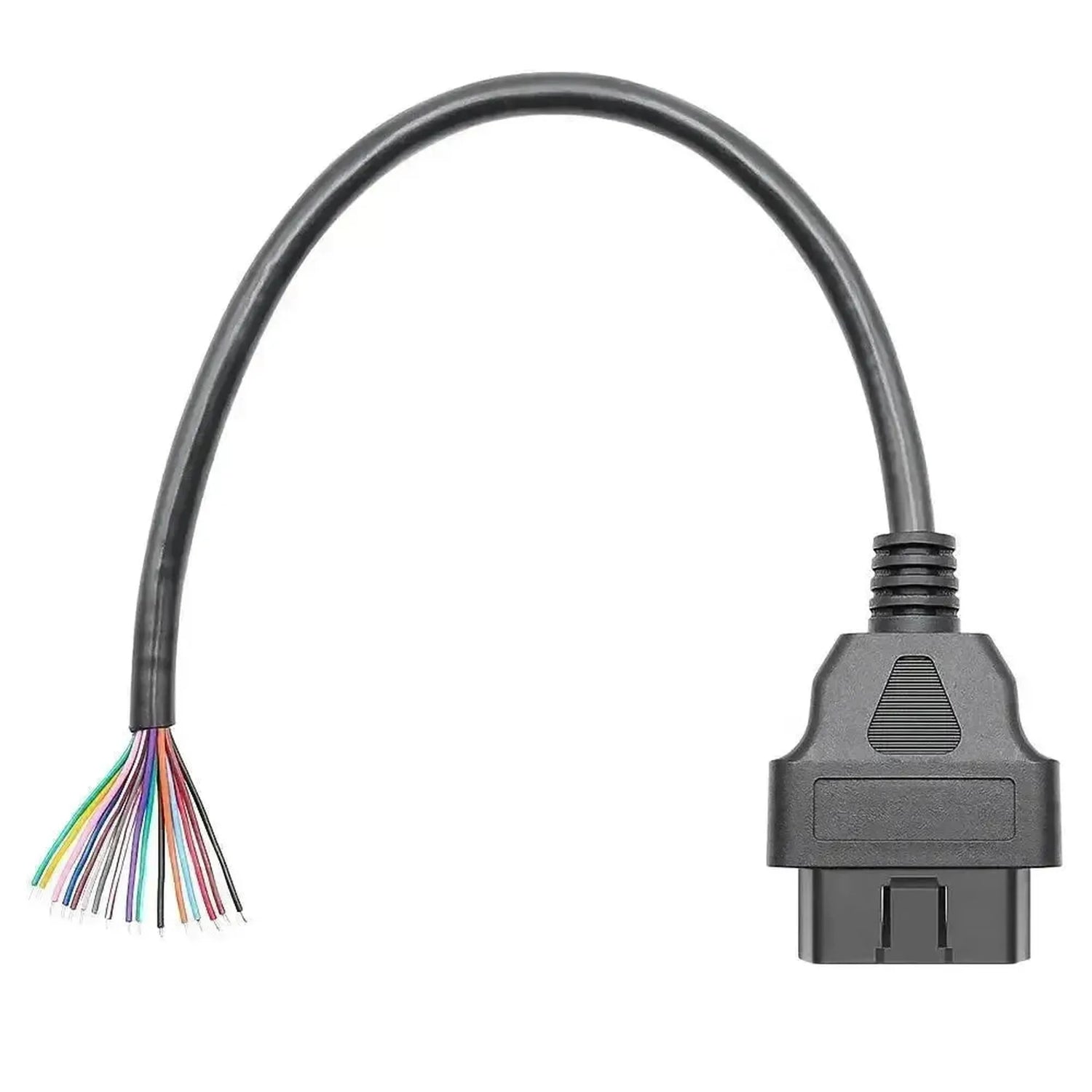

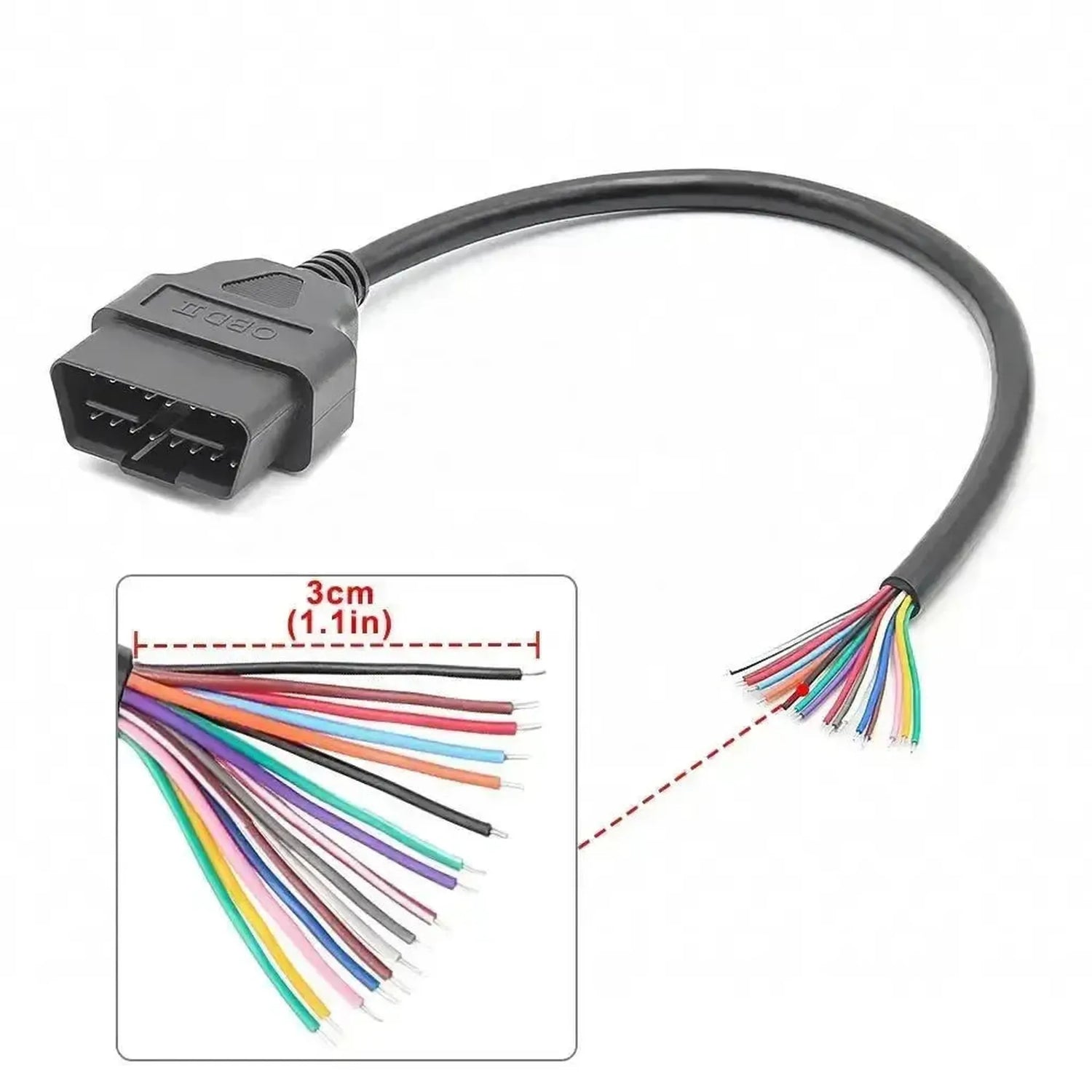

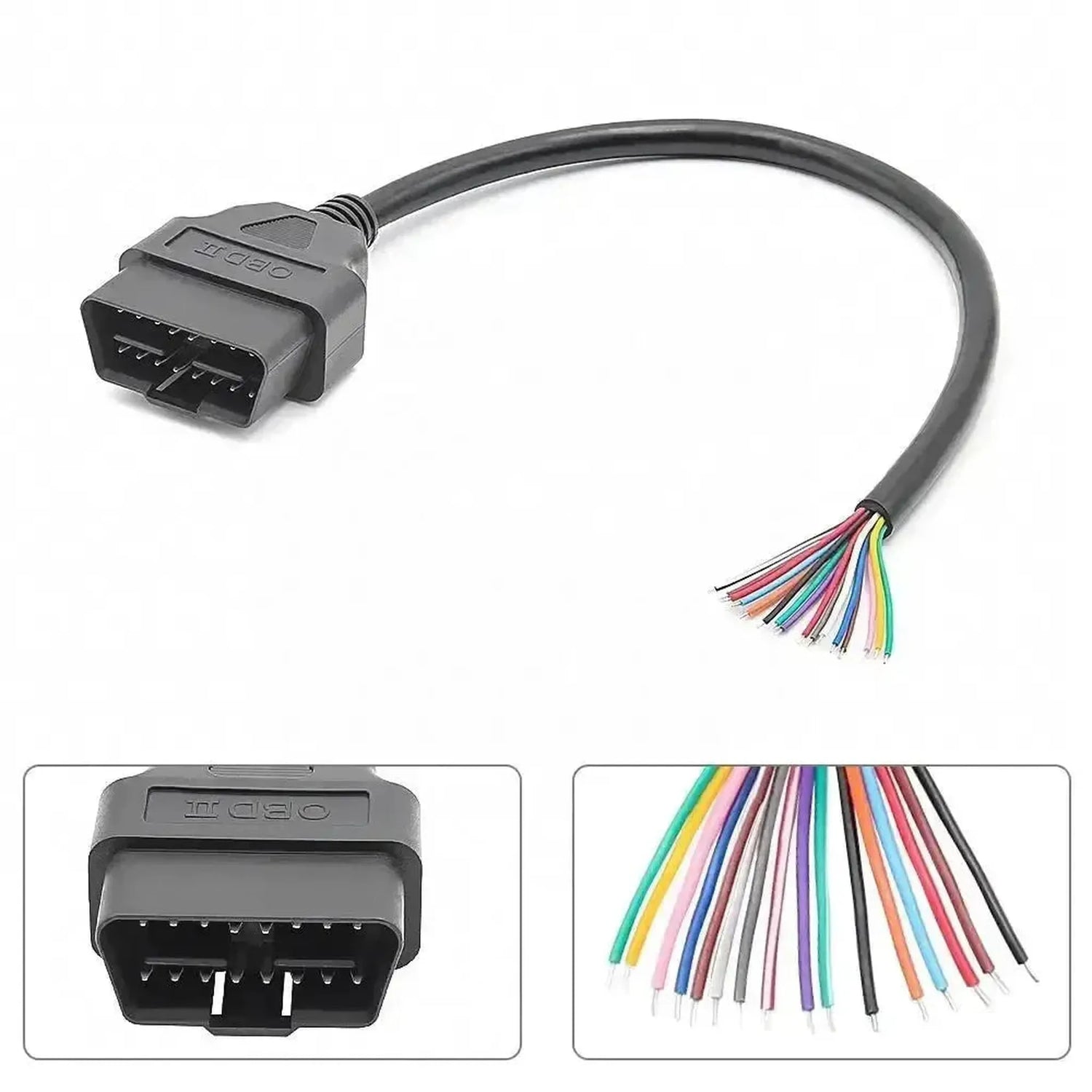

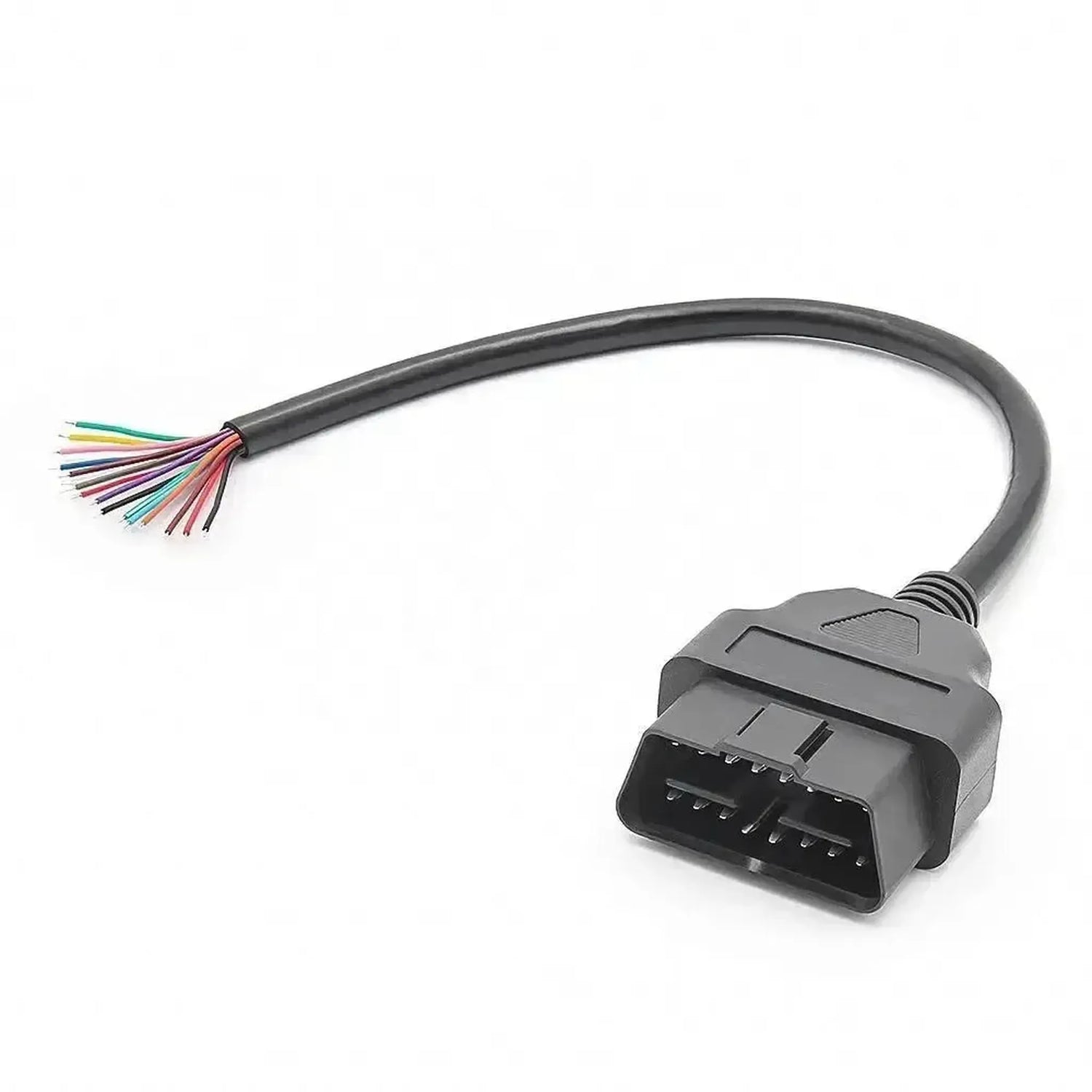

Dieser 16-poligen OBD2-Stecker (Stift) verfügt über 16 lose, offene Anschlusskabel mit einer Länge von 30 cm. Jedes Kabel gehört zu einem Pin des Steckers, sodass Sie selbst festlegen, welche Pins Sie anschließen.
Verwenden Sie ihn, um ein eigenes Kabel oder einen eigenen Adapter herzustellen, ein Steuergerät an der Werkbank zu versorgen und auszulesen oder einen Prüfaufbau zu realisieren. Das Bauteil ist passiv: Es enthält keine Elektronik.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Das Bauteil ist für Werkstätten, Elektriker und Techniker bestimmt, die selbst einen OBD2-Anschluss herstellen oder reparieren möchten.
Funktionen
- Eigenes Kabel herstellen: OBD2-Stecker mit freier Verdrahtung.
- Werkbank: ECU außerhalb des Fahrzeugs mit Strom versorgen und auslesen.
- Prüfaufbau: Signale pinweise abgreifen.
So verwenden Sie ihn
- Pins bestimmen: Ermitteln Sie mit einem Multimeter, welche Leitung zu welchem Pin gehört.
- Schema prüfen: Suchen Sie die Pinbelegung im Schema nach.
- Anschließen: Löten oder crimpen Sie die benötigten Leitungen.
- Isolieren: Isolieren Sie alle nicht benötigten Leitungen.
- Testen: Prüfen Sie die Funktion, bevor Sie es in Betrieb nehmen.
Besondere Funktionen und Möglichkeiten
Was dieses Bauteil praktisch macht:
- Alle 16 Pins verfügbar: Auch für herstellerspezifische Pins.
- Frei verdrahtbar: Schließen Sie nur die Pins an, die Sie benötigen.

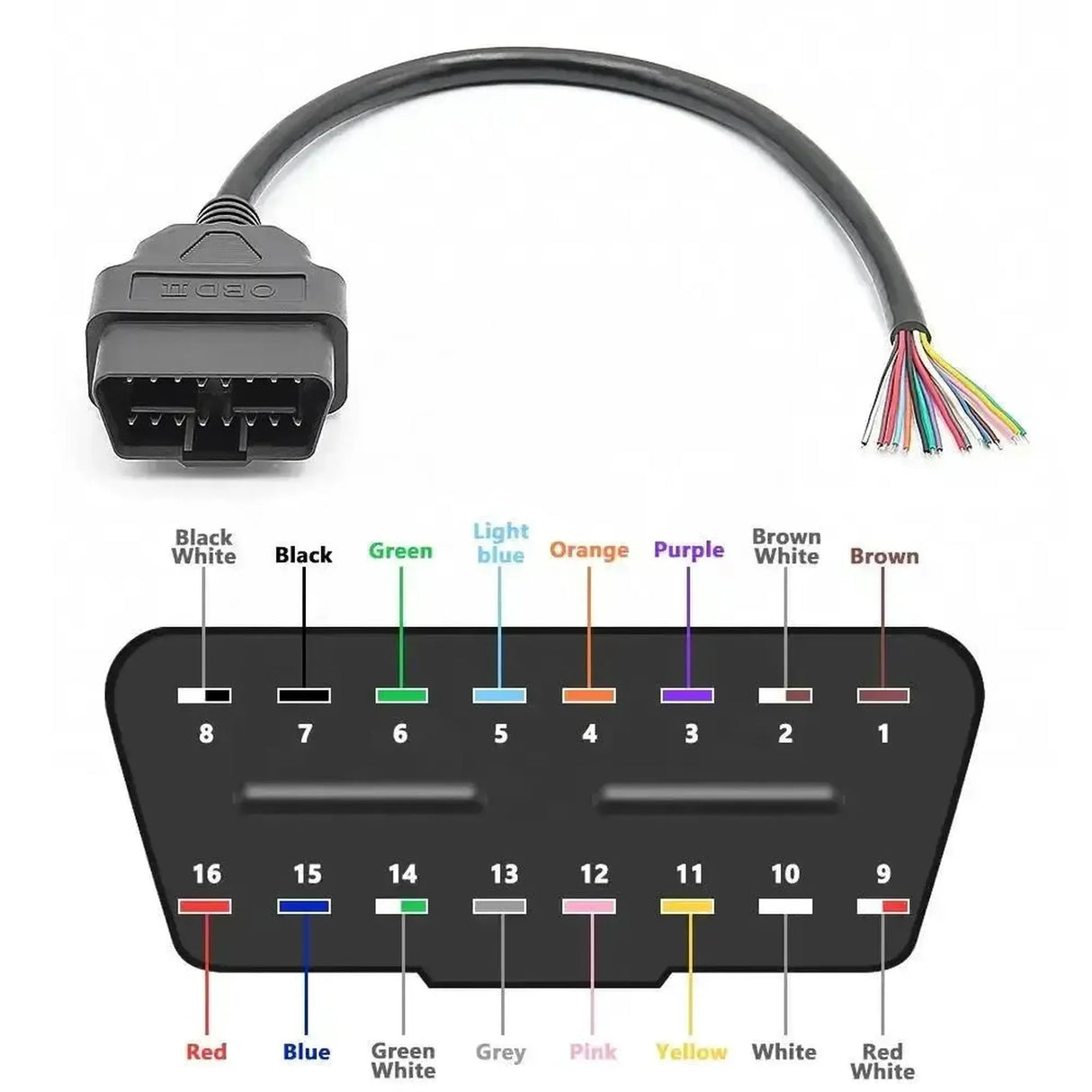

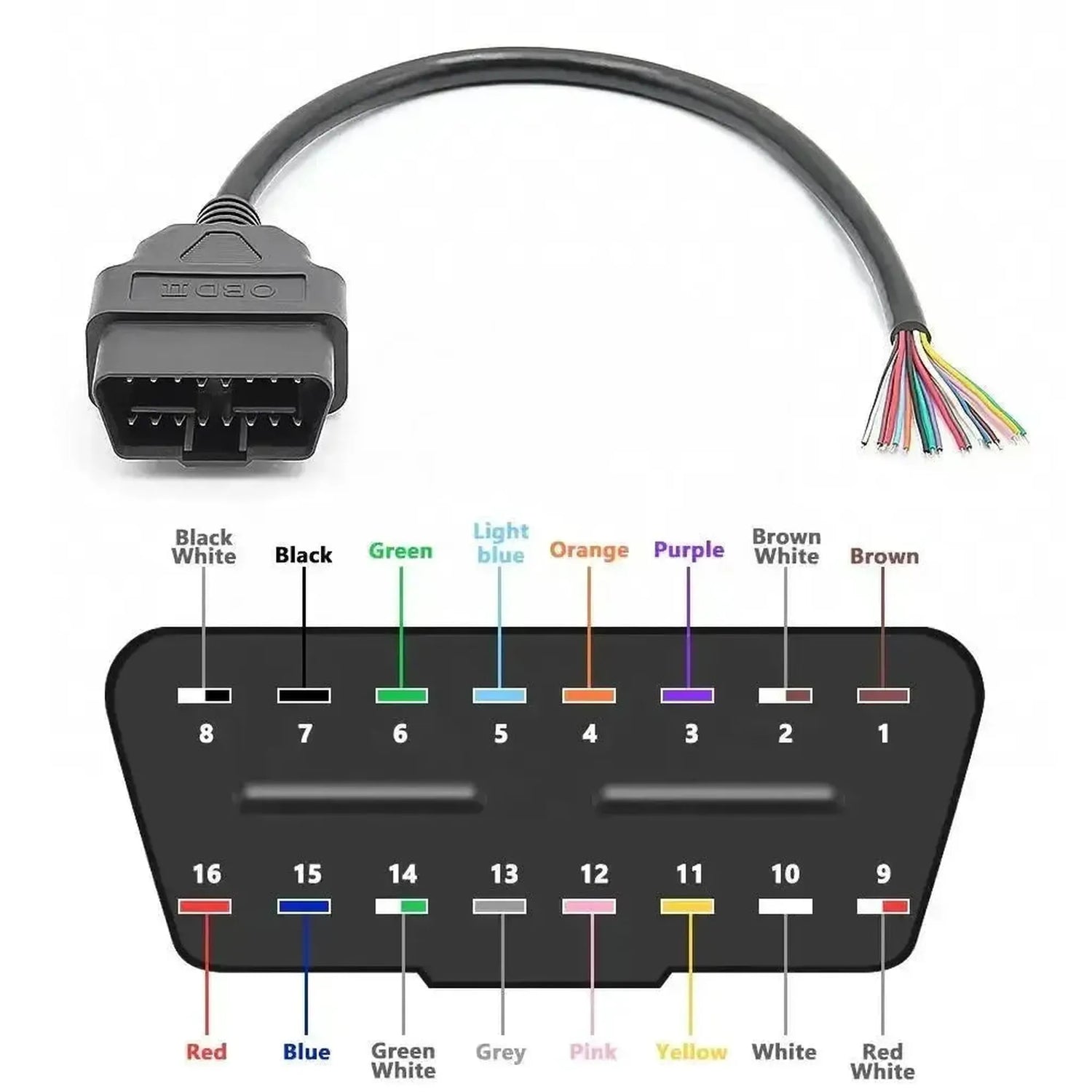

Pinbelegung und Kompatibilität
Das Bauteil verwendet den standardmäßigen 16-poligen OBD2-Stecker (J1962):
- Pin 16: Batteriespannung (+12 V).
- Pin 4 und 5: Masse.
- Pin 6 und 14: CAN-High und CAN-Low.
- Pin 7: K-Line.
Welche Pins in einem Fahrzeug oder Gerät belegt sind, unterscheidet sich je nach Marke. Prüfen Sie stets das Schema.
Lieferumfang
- 1x 16-poliger OBD2-Stecker (Stift) mit 16 offenen Anschlusskabeln (30 cm)
Technische Spezifikationen
Anschlüsse
- Ob die 16-polige OBD2-Seite eine Buchse (weiblich) oder ein Stecker (männlich) ist. Das bestimmt, woran Sie ihn anschließen.Art des OBD2-Anschlusses
- Männlich
- Was sich am anderen Ende des Kabels befindet, zum Beispiel lose Adern, die Sie selbst an die Verkabelung anschließen.Anschluss der Gegenseite
- 16 offene Kabelenden
Kabel und Montage
- Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Spielraum, um den Anschluss an einer günstigen Stelle zu platzieren.Kabellänge
- 30 cm
- Kabellänge
- 30 cm
Weitere Spezifikationen
- Marke
- Universell
- Modell
- OBD2-Stecker mit 16 offenen Kabelenden
- Typ
- OBD2-Kabelkomponente
- Anschluss
- 16-polige OBD2 (J1962), Stecker
