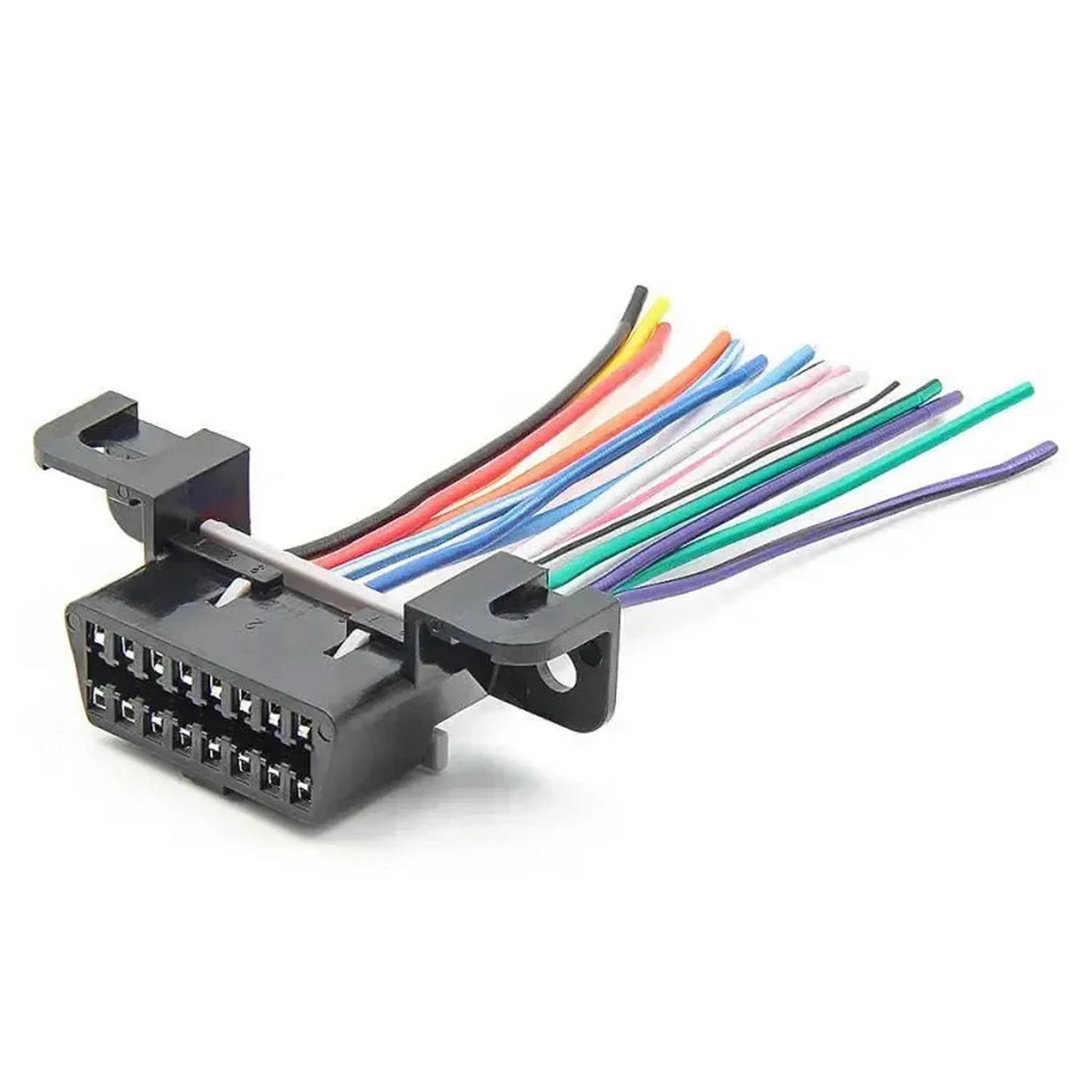

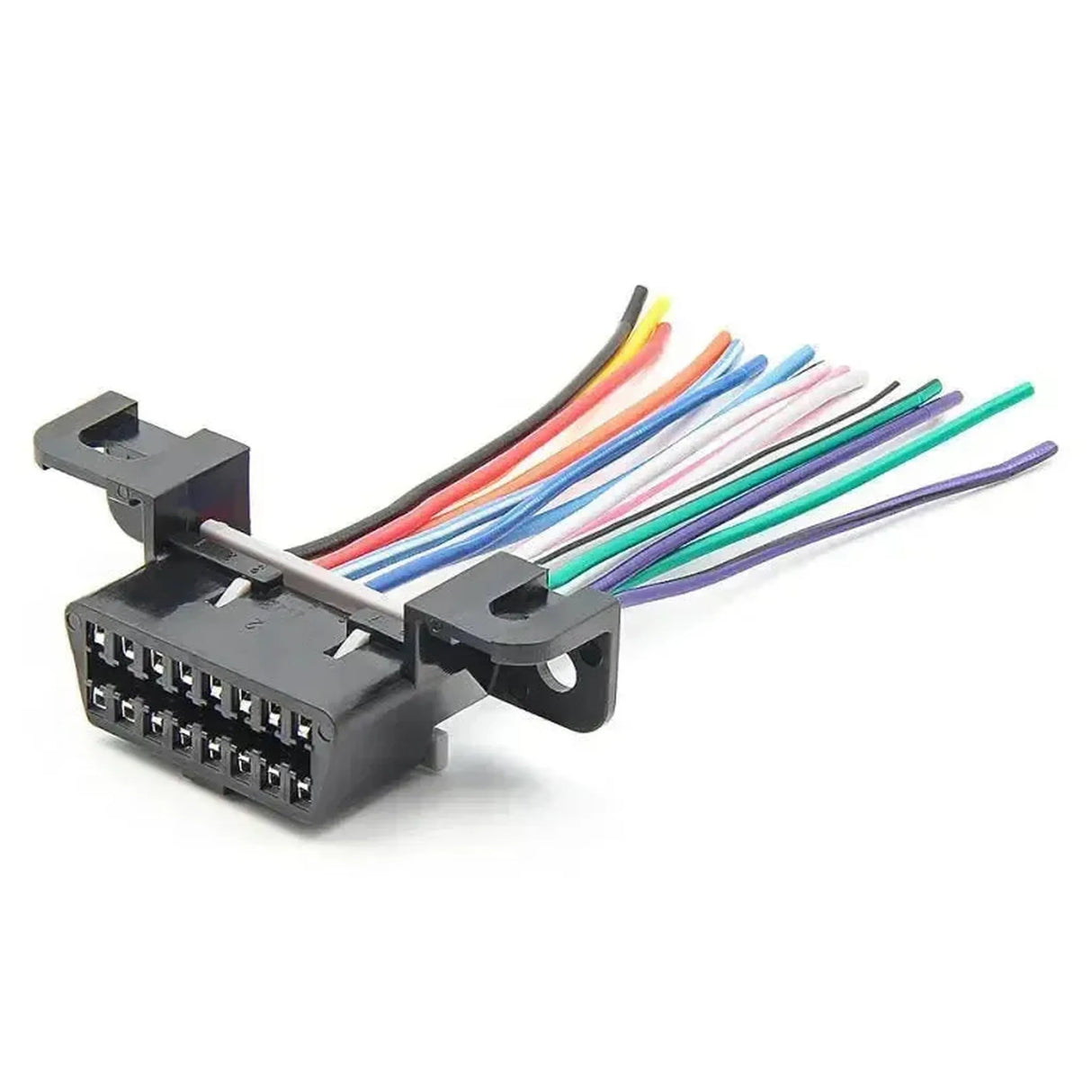

Die 16-pins OBD2-Buchse ist ein weiblicher J1962-Stecker mit einer kurzen Kabelbaum von 10 cm, der in 16 offene Adern endet. Dieses Bauteil ist ideal für individuelle Verkabelung, Reparaturen oder den Austausch einer beschädigten Diagnoseschnittstelle im Fahrzeug. Die kurze Kabellänge eignet sich perfekt für platzsparende Einbauten in beengten Verhältnissen.
Durch die offenen Adern bietet dieses Produkt maximale Flexibilität beim Einbau, sodass jeder Pin einzeln an die entsprechenden Fahrzeugsysteme wie CAN-Bus, K-Linie, Versorgung und Masse angeschlossen werden kann. Der Stecker ist mit integrierten Montagebügeln und Schraubenlöchern ausgestattet, was eine sichere und stabile Befestigung im Armaturenbrett oder Bedienfeld ermöglicht.
VORTEILE
HINWEISE
Anwendung und Funktionalität
Diese OBD2-Buchse bildet die Grundlage für eine maßgeschneiderte Diagnoseschnittstelle oder zur Reparatur einer beschädigten Anschlussleiste.
- Individuelle Montage: Ermöglicht die Integration einer OBD2-Schnittstelle in Projektfahrzeuge, Rennwagen oder ältere Fahrzeuge, die mit einer modernen ECU nachgerüstet werden.
- Reparatur: Funktioniert als Ersatzteil für eine beschädigte, verschlissene oder korrodierte Original-OBD2-Buchse.
- Testaufbauten: Geeignet für den Einbau in Prüfständen, Simulatoren oder Prototypen, wo eine OBD2-Schnittstelle erforderlich ist.
- Flexible Verdrahtung: Die 16 offenen Adern können gemäß den Anforderungen einer spezifischen Anwendung oder eines Diagnoseverfahrens an das Elektriksystem des Fahrzeugs angeschlossen werden.

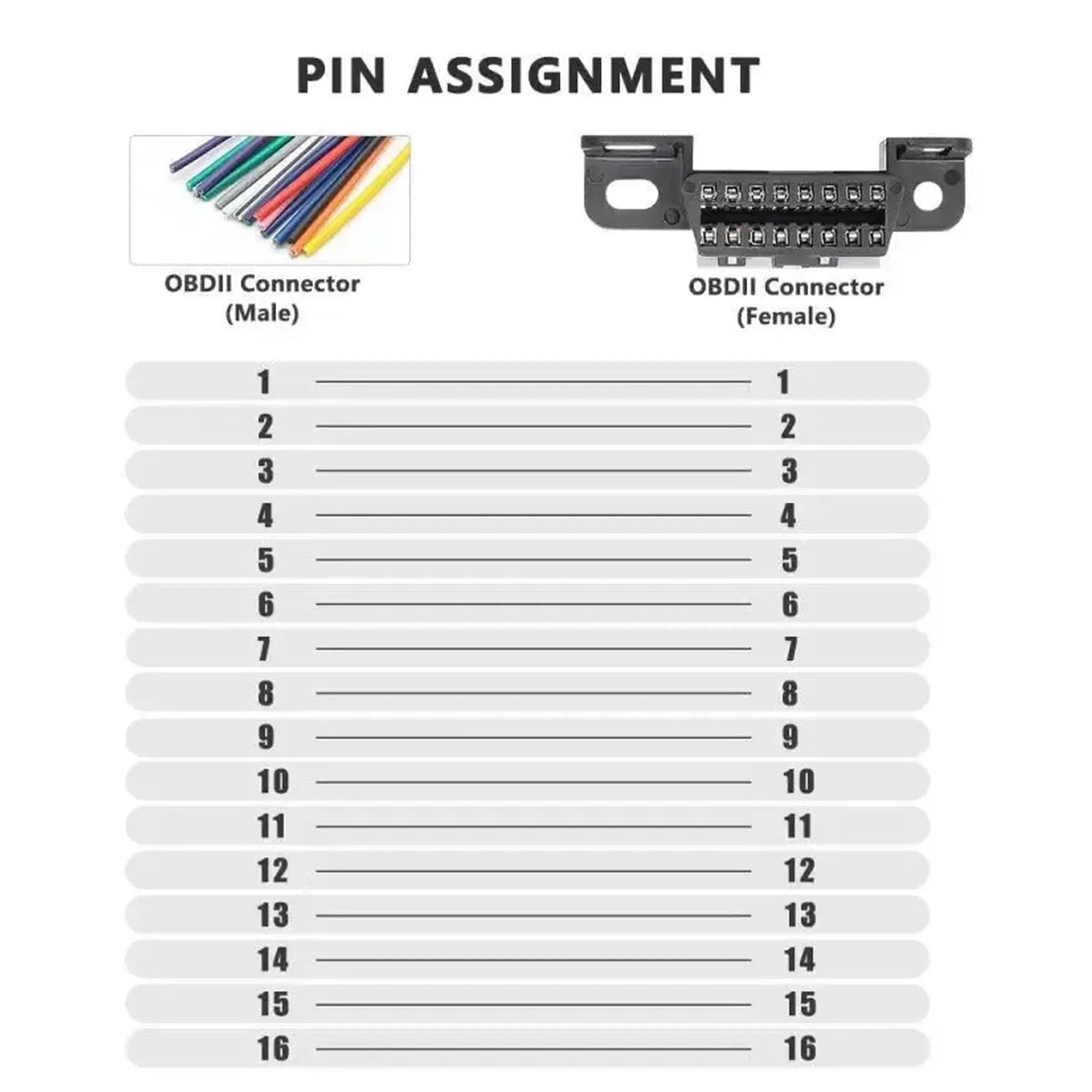

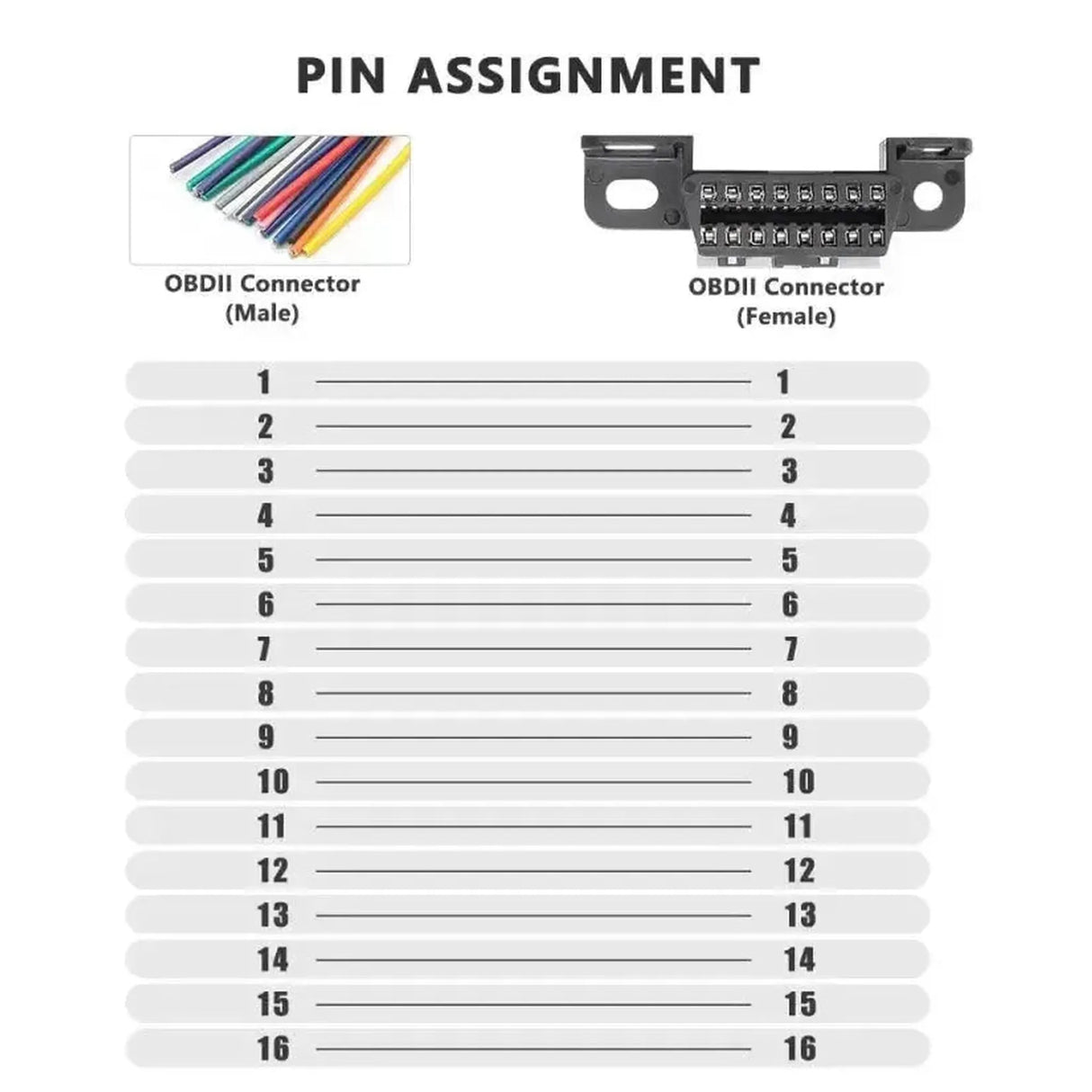

Standardisierte OBD2-Pinbelegung (Referenz)
Der 16-Pin-J1962-Stecker besitzt eine standardisierte Pinbelegung für Kommunikations- und Versorgungsleitungen. Die übrigen Pins werden nach Herstellervorgaben belegt.
- Pin 4: Chassis-Masse
- Pin 5: Signalmasse
- Pin 6: CAN-High (ISO 15765-4, SAE J-2284)
- Pin 7: K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
- Pin 10: J1850 Bus- (SAE J1850 PWM/VPW)
- Pin 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Pin 15: L-Line (ISO 9141-2, optional)
- Pin 16: Batterie +12 V (permanente Stromversorgung)
- Pins 1, 3, 8, 9, 11, 12 und 13: Verfügbar für herstellerspezifische Funktionen (variiert je nach Hersteller)
Kompatible Fahrzeuge
Dieses Produkt ist ein universelles Bauteil und ist nicht auf ein bestimmtes Fahrzeugmodell oder eine bestimmte Marke ausgerichtet. Es wurde für Maßanfertigungen und Reparaturen in verschiedenen Anwendungen entwickelt, darunter:
- Personenkraftwagen
- Leichte Nutzfahrzeuge
- Projektfahrzeuge und Kitcars
- Prüfstände und Simulatoren
- DIY-Elektronikprojekte
Verpackungsinhalt
- 1x 16-poliger OBD2-Stecker (Buchse) — 16 offene Leitungsenden (10 cm)
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Anschluss 1 | 16-poliger OBD2-Stecker (J1962) Buchse |
| Anschluss 2 | 16x offene Leitungsenden |

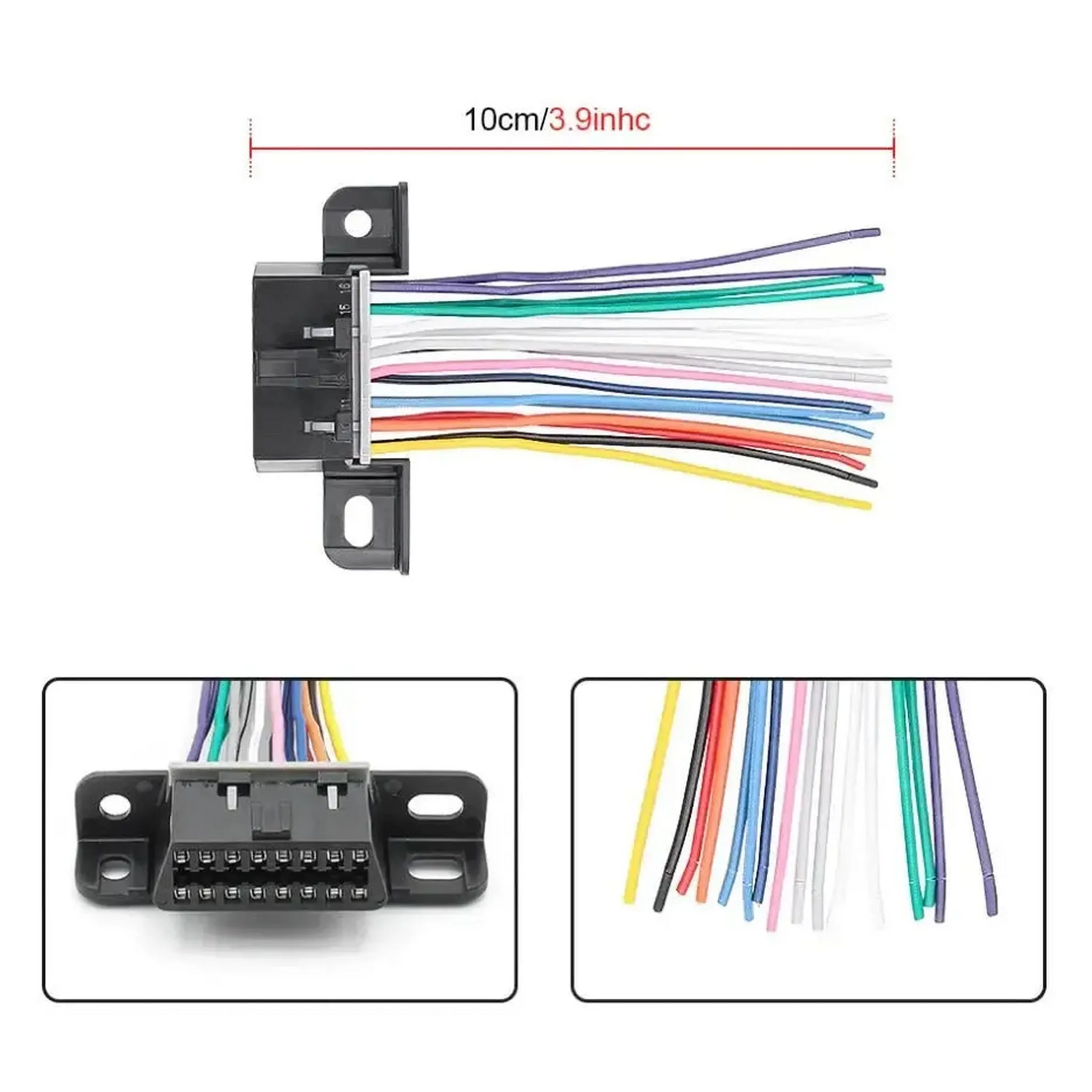

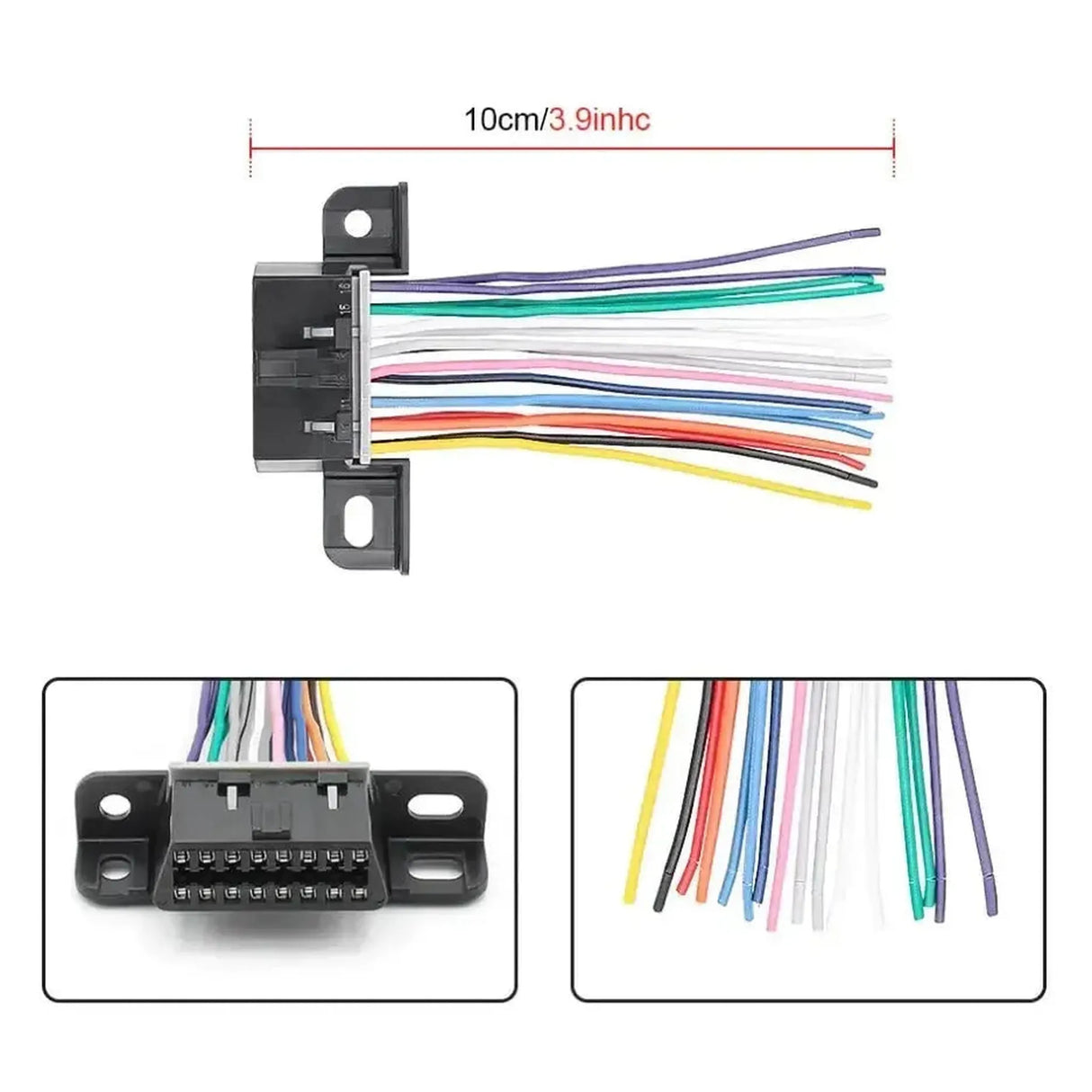

| Kabellänge | Etwa 10 cm |
| Befestigung | Integrierte Montagebügel mit Schrauflöchern |
| Unterstützte Protokolle | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
