Launch  |  SKU: Heavy Duty Adaptor Cable Box

Launch CV Nicht-Standard Adapter Set | Zubehör

Normaler Preis €1.139,95 inkl. Verkaufspreis
€899,95 inkl.
€743,76 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

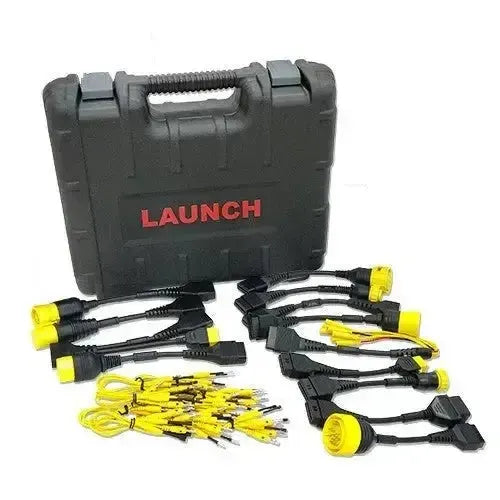

Das Launch CV Non-standard Adapter Set ist ein Erweiterungsset mit nicht standardmäßigen Steckverbindern für die Diagnose an Nutzfahrzeugen. Das Set enthält Adapter für die Marken IVECO, MAN, Isuzu, Volvo, Caterpillar, Mercedes-Benz und Renault sowie generische OBD-6-, OBD-16- und Typ II OBD-9-Anschlüsse. Die Adapter werden in Kombination mit X-431-Diagnosegeräten verwendet und stellen die korrekte physische Verbindung zu Diagnoseanschlüssen her, die vom standardmäßigen J1962-Steckverbinder abweichen.

Die Adapter werden zwischen dem Diagnose-VCI und dem Fahrzeuganschluss eingesetzt, wodurch das Signal des Fahrzeugnetzwerks an das Diagnosewerkzeug weitergegeben wird. Neben den Steckverbindern enthält das Set Multi-Pin-Breakout-Kabel und Versorgungs-/Krokodilklemmenkabel zum Auslesen von ECUs außerhalb des Fahrzeugs oder zum Herstellen einer direkten Verbindung auf Pin-Ebene. Zum Set gehört außerdem eine diagnostische Softwarekarte zur Aktivierung innerhalb der Launch-Plattform.

VORTEILE

✔ Breite Abdeckung von Lkw-Marken dank spezifischer Adapter für IVECO, MAN, Volvo, Isuzu, CAT, Benz und Renault.
✔ Enthält Breakout- und Krokodilklemmenkabel für die Diagnose auf Pin-Ebene oder außerhalb des Fahrzeugs.

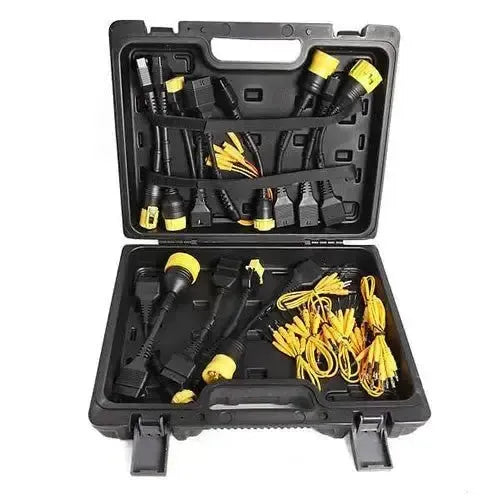

✔ Geliefert in einem stabilen Transportkoffer mit Einlagen, in dem die Adapter geordnet und geschützt bleiben.
✔ Diagnose-Softwarekarte im Lieferumfang zur Aktivierung innerhalb des Launch-Ökosystems.

HINWEISE

✕ Das Adapterset ist für die Verwendung mit X-431-Diagnosegeräten vorgesehen; ein kompatibles Launch-Gerät ist nicht im Lieferumfang enthalten.
✕ Die Aktivierung zugehöriger Funktionen erfordert das Einlösen der mitgelieferten Softwarekarte im Launch-Konto.
✕ Die Verwendung von Breakoutkabeln auf Pin-Ebene setzt Kenntnisse der Pinbelegungspläne des jeweiligen Fahrzeugsystems voraus.
✕ Das Set enthält keinen markenspezifischen Adapter für DAF oder Scania.

Anwendungen und Funktionen

Das Launch CV Non-standard Adapter Set unterstützt folgende Anschlüsse und Anwendungen:

  • IVECO-Anschlüsse: Verbindung mit IVECO-Lkw über die 30-poligen und 38-poligen Diagnosesteckverbinder.
  • MAN-Anschlüsse: Diagnose an MAN-Nutzfahrzeugen über die 12-poligen und 37-poligen Steckverbinder.
  • Isuzu-Anschluss: Verbindung mit Isuzu-Lkw über den 20-poligen Diagnosesteckverbinder.
  • Volvo-Anschluss: Diagnose an Volvo-Lkw über den 8-poligen Steckverbinder.
  • Caterpillar-Anschluss: Verbindung mit CAT-Maschinen über den 9-poligen Diagnoseanschluss.
  • Mercedes-Benz-Anschluss: Diagnose an älteren Benz-Lkw über den 14-poligen Steckverbinder.
  • Renault-Anschluss: Verbindung mit Renault Trucks über den 12-poligen Diagnosesteckverbinder.
  • OBD-6 und OBD-16: Generische Anschlüsse für 6-polige und 16-polige Diagnosesteckverbinder.
  • Typ II OBD-9: Diagnose an Fahrzeugen mit dem 9-poligen SAE J1939 Typ II-Anschluss.
  • Breakout- und Versorgungskabel: Verbindung auf Pin-Ebene oder für Werkbankarbeiten über die mitgelieferten Multi-Pin-Kabel und Krokodilklemmen.

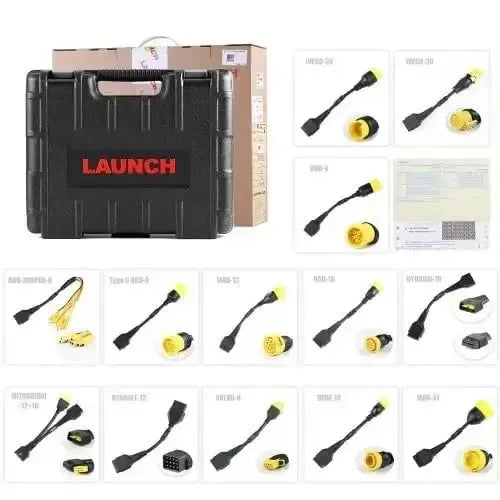

Lieferumfang

  • 1x Launch CV Non-standard Adapter Set | Zubehör
  • 1x HD IVECO-30 Adapter (105045620)
  • 1x HD IVECO-38 Adapter (105045621)
  • 1x HD MAN-12 Adapter (105045622)
  • 1x HD MAN-37 Adapter (105045623)
  • 1x HD ISUZU-20 Adapter (105045615)
  • 1x HD VOLVO-8 Adapter (105045624)
  • 1x HD CAT-9 Adapter (105040635)
  • 1x HD BENZ-14 Adapter (105045610)
  • 1x HD RENAULT-12 Adapter (105045625)
  • 1x HD OBD-6 Adapter (105045618)
  • 1x HD OBD-16 Adapter (105045608)
  • 1x HD Typ II OBD-9 Adapter (105045628)
  • 1x Satz Breakout- und Versorgungskabel
  • 1x Diagnose-Softwarekarte
  • 1x Aufbewahrungskoffer
💡
Gut zu wissen: Prüfen Sie vor dem Anschluss stets, ob die Pinbelegung des Fahrzeugs zum gewählten Adapter passt. Bei älteren Nutzfahrzeugen können Hersteller denselben physischen Steckverbinder für unterschiedliche Protokolle verwenden, sodass eine falsche Auswahl zu einem fehlgeschlagenen Kommunikationsversuch führen kann.

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Launch
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterset

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Launch

Weitere Spezifikationen

Modell
CV Non-standard Adapter Set (Standard Version)
Kompatibilität
Launch X-431 Diagnosegerät
Unterstützte Marken
IVECO, MAN, Isuzu, Volvo, Caterpillar, Mercedes-Benz, Renault
Enthaltene Adapter
IVECO-30, IVECO-38, MAN-12, MAN-37, ISUZU-20, VOLVO-8, CAT-9, BENZ-14, RENAULT-12, OBD-6, OBD-16, Typ II OBD-9
Zusätzliches Zubehör
Breakout-Kabel, Stromversorgungs-/Krokodilklemmenkabel, Softwarekarte
Verpackung
Harter Transportkoffer mit Aussparungen
