OBDSTAR  |  SKU: M048

OBDSTAR (M048) | Aprilia 8+8-poliger OBD – 16-poliger OBD2 Adapterkabel | Motorrad

€26,95 inkl.
€22,27 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

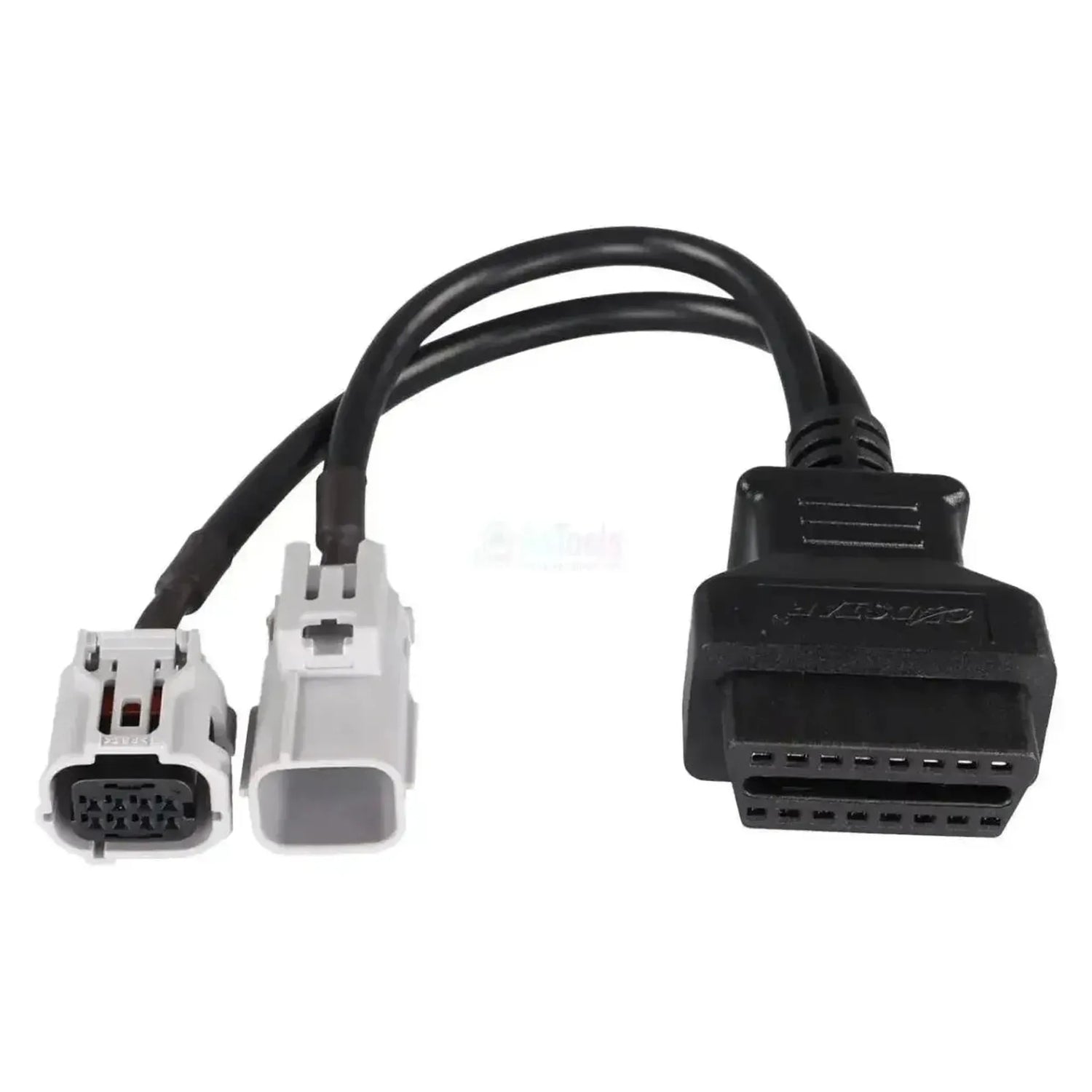

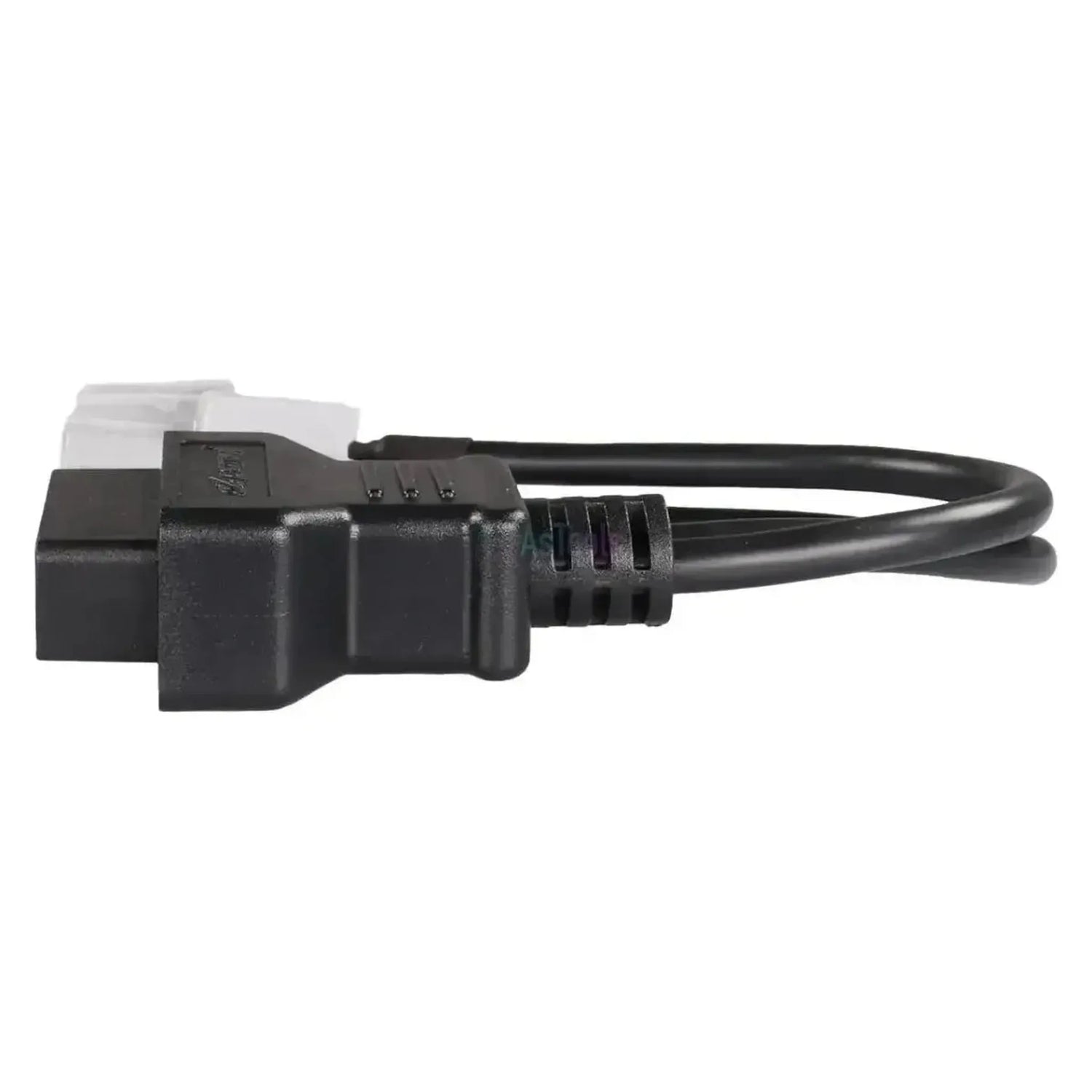

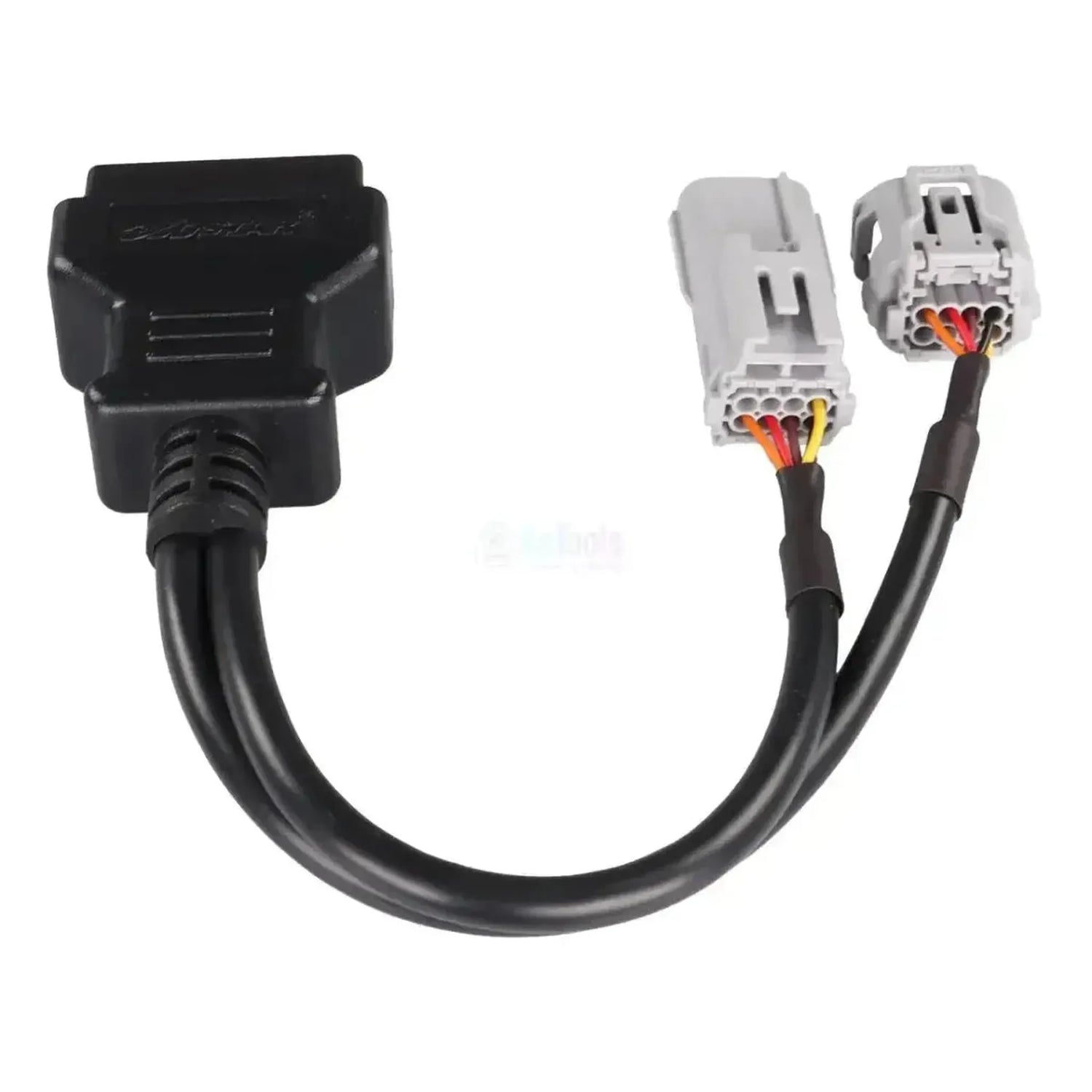

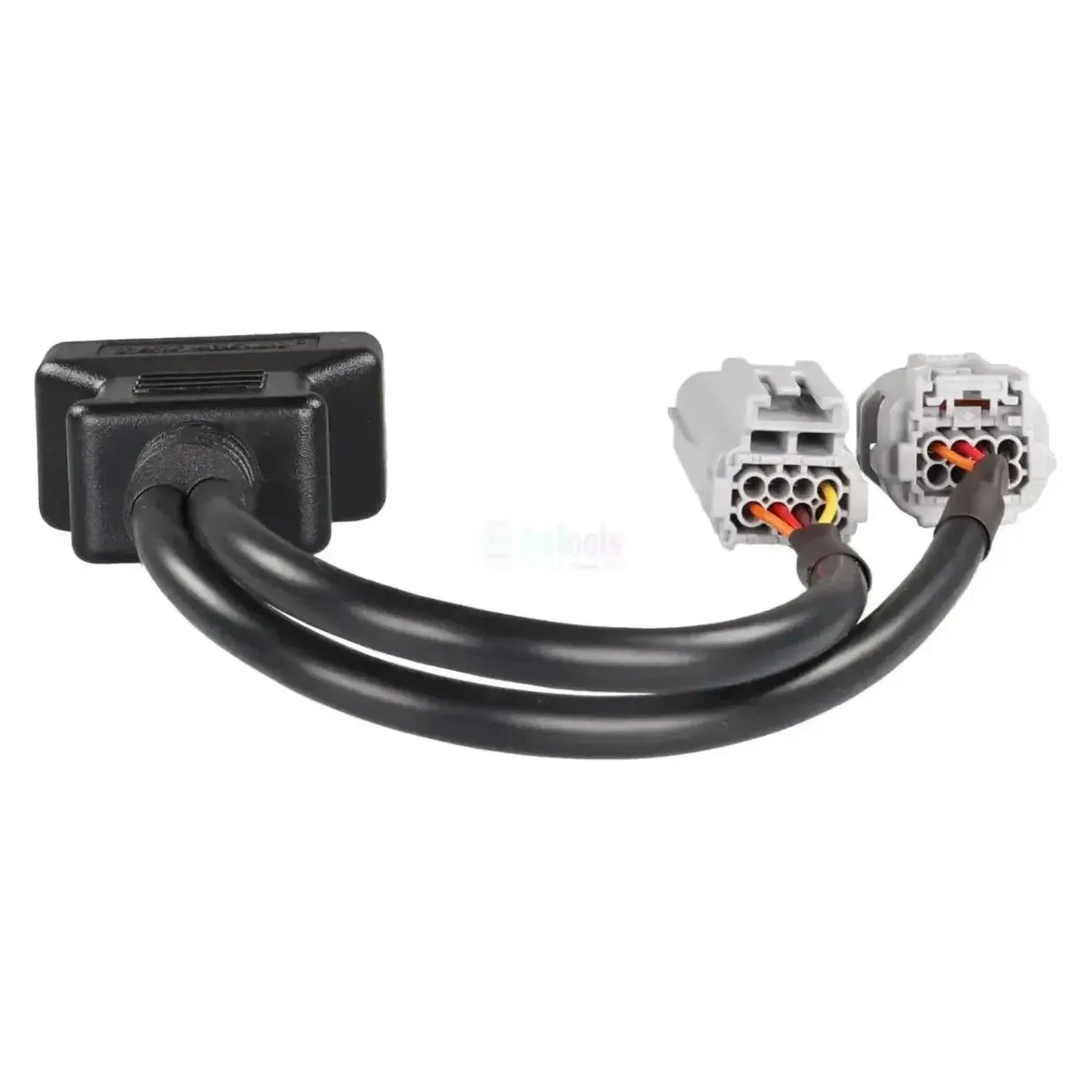

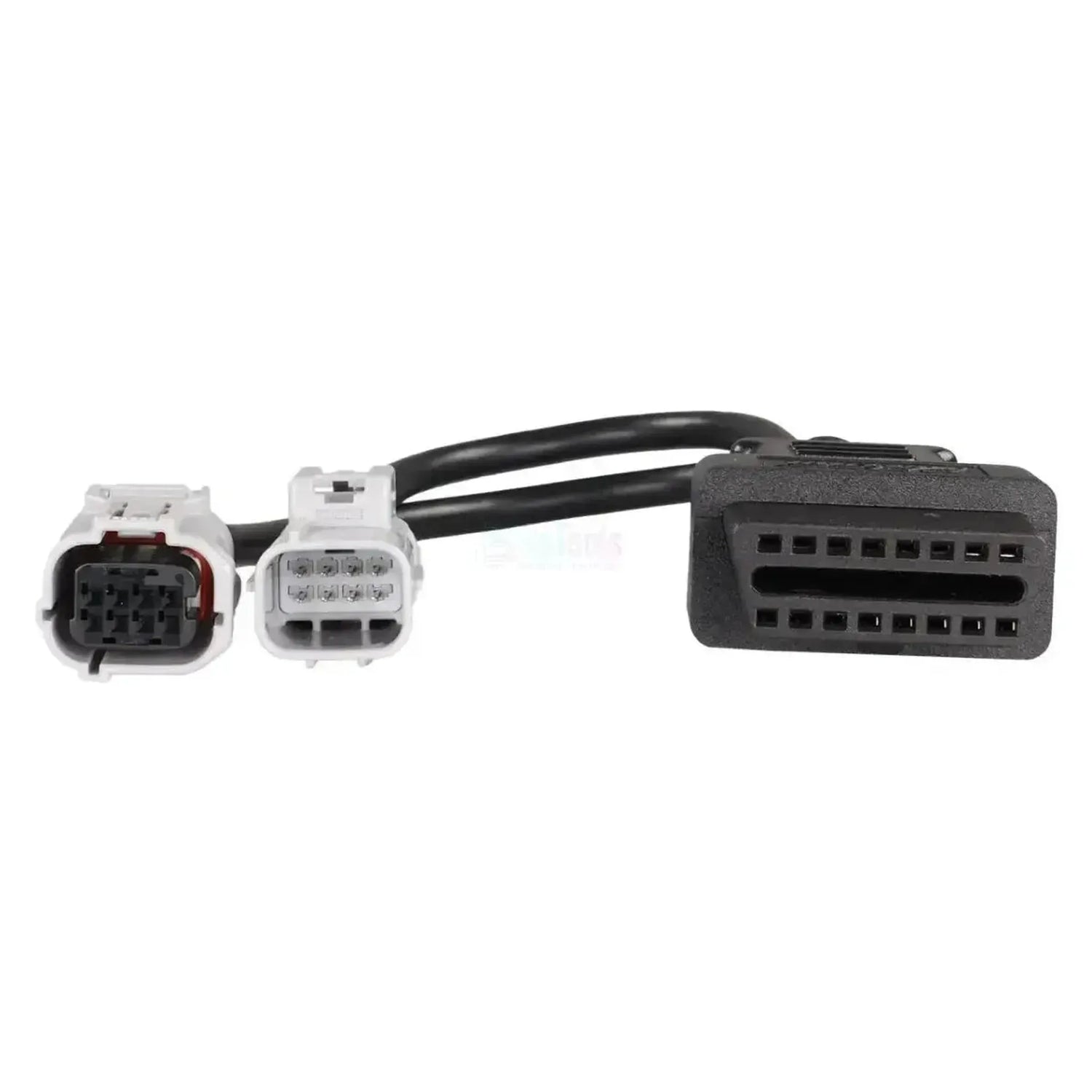

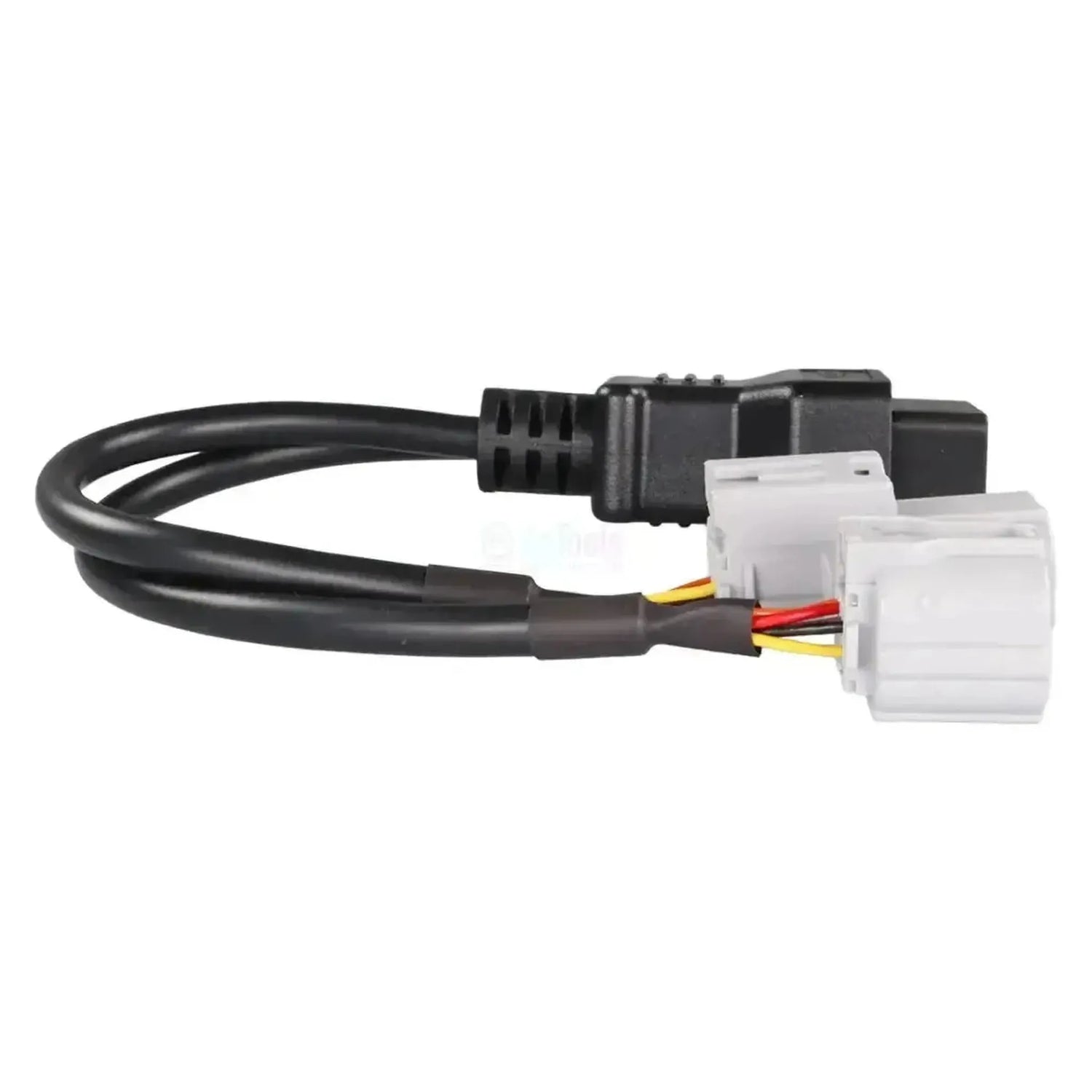

\nDasOBDSTAR M048ist das Adapterkabel für die8+8-pins Diagnoseanschluss von Aprilia- und Moto Guzzi-Motorräder. Das Kabel verfügt über einY-Verteilermit zwei 8-poligen Steckern auf der Fahrzeugseite und endet in einem Standard-16-pins OBD2 (J1962)-Anschluss für Ihr OBDSTAR-Gerät.\n

\nDas Anschlussschema dieser Motorradplattform ist nicht standardisiert: erst mit beiden 8-poligen Steckern zusammen ist die Diagnoseanschlussvollständig verdrahtet. Die Kontakte sind intern mit den korrekten Positionen des OBD2-Steckers verbunden, wodurch unter anderem dieK-Leitung und die Stromversorgungsleitungen korrekt weitergeleitet werden. Die Steckergehäuse entsprechen den Werksangaben beider Hersteller. Nach dem Anschluss kommuniziert das Gerät mit dem ECU des Motorrads. Was danach möglich ist an auslesen, wissen, ob Programmierung, wird durch die Software Ihres eigenen Geräts bestimmt.\n

VORTEILE

✔Y-Verbindung mit zwei 8-poligen Steckern— Zusammen decken sie das fahrzeugspezifische Anschlussschema von Aprilia und Moto Guzzi mit einem einzigen Kabel ab.
✔Direkter Übergang zu OBD2— Direkter Anschluss an OBDSTAR-Diagnosegeräte ohne zusätzliche Adapter möglich.
✔K-Leitung und Stromversorgung korrekt durchgeschleift— Die interne Verdrahtung entspricht der Herstellervorgabe für Signal- und Stromversorgungsleitungen.
✔Zwei Marken, ein Kabel— Sowohl Aprilia- als auch Moto Guzzi-Modelle mit diesem Anschluss werden mit demselben Kabel bedient.

WICHTIGE HINWEISE

✕Nur die 8+8-Pol-Ausführung — Moto-Guzzi-Modelle mit einer 5+5-poligen Diagnosesteckverbindung sind ausgenommen; hierfür ist ein anderes Kabel erforderlich.
✕Beide Stecker sind im Lieferumfang enthalten — Der Anschluss wird erst vollständig bedient, wenn beide 8-poligen Stecker angeschlossen sind.
✕Ausschließlich für OBDSTAR-Geräte — Das Kabel kann außerhalb der OBDSTAR-Plattform nicht eingesetzt werden.
✕Erweitert die Fahrzeugabdeckung nicht — Welche Diagnose- und Programmierfunktionen verfügbar sind, hängt von Ihrem Gerät ab.

Anwendungen und Funktionalitäten

Über diese Verbindung erreichen Sie die Motorsteuerung des Aprilia oder Moto Guzzi.

Steuergeräte, die Sie erreichen

  • Motorsteuergerät (ECU): Das Steuergerät, mit dem die Kommunikation über die K-Leitung erfolgt.
  • Weitere Systeme: Ob neben der ECU weitere Module erreichbar sind, unterscheidet sich je nach Modell und Gerät.

Was Sie tun können

  • Fehlercodes auslesen: Gespeicherte Fehlercodes aus der ECU des Motorrads auslesen.
  • Fehlercodes löschen: Gespeicherte Codes nach der Diagnose löschen, ohne das Kabel wechseln zu müssen.
  • Live-Daten anzeigen: Sensorwerte und Systemparameter in Echtzeit über die K-Leitung überwachen.
  • Programmieren und Codieren: Programmier- und Codieraufgaben ausführen, die von kompatiblen OBDSTAR-Programmiergeräten auf dieser Plattform unterstützt werden.
  • Hinweis: Das verfügbare Funktionspaket unterscheidet sich je nach Modell und OBDSTAR-Gerät.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist die 8+8-polige Diagnosesteckverbindung, nicht das Modell. Die folgenden Marken und Modelle sind mit dieser Steckverbindung ausgestattet. Nur Fahrzeuge mit diesem Anschluss werden unterstützt.

Aprilia:

  • Dorsoduro: (2008–heute)
  • Mana 850: (2007–heute)
  • RSV4: (2009–heute)
  • Shiver 750: (2007–heute)
  • Tuono V4: (2011–heute)

Moto Guzzi:

  • Breva 1100/1200: (2005–heute)
  • California: (2012–heute)
  • Griso: (2005–heute)
  • Norge 1200: (2006–heute)
  • Stelvio: (2008–heute)
💡
Wichtig zu wissen: Die Diagnoseschnittstelle an Aprilia- und Moto Guzzi-Motorrädern befindet sich üblicherweise unter dem Sitz oder hinter einer Abdeckplatte. Konsultieren Sie das Servicebuch Ihres Modells für die genaue Position. Überprüfen Sie vor der Bestellung, ob Ihr Motorrad die 8+8-polige Ausführung hat und nicht den 5+5-poligen Stecker.

Lieferumfang

  • 1x OBDSTAR (M048) | Aprilia 8+8-pins OBD – 16-pins OBD2 Adapterkabel | Motorrad

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller OBDSTAR
Artikelnummer M048
Typ Adapterkabel
Anwendung Aprilia und Moto Guzzi 8+8-polige Diagnoseschnittstelle
Fahrzeugseite Anschluss Aprilia 8+8-polig OBD (Y-Splitter, zwei Stecker)
Geräteseite Anschluss 16-polig OBD2 (J1962)
Kommunikation K-line
Steuergeräte Motorsteuergerät (ECU)
Segment Motorrad
Unterstützte Marken Aprilia und Moto Guzzi
Modellbereich 2005–heute, sofern mit 8+8-Pin-Anschluss ausgestattet
Erforderlich zur Nutzung OBDSTAR Diagnosegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich Keine; das Kabel funktioniert ohne Adapter oder Stromversorgung
Gewicht 0,1 kg
