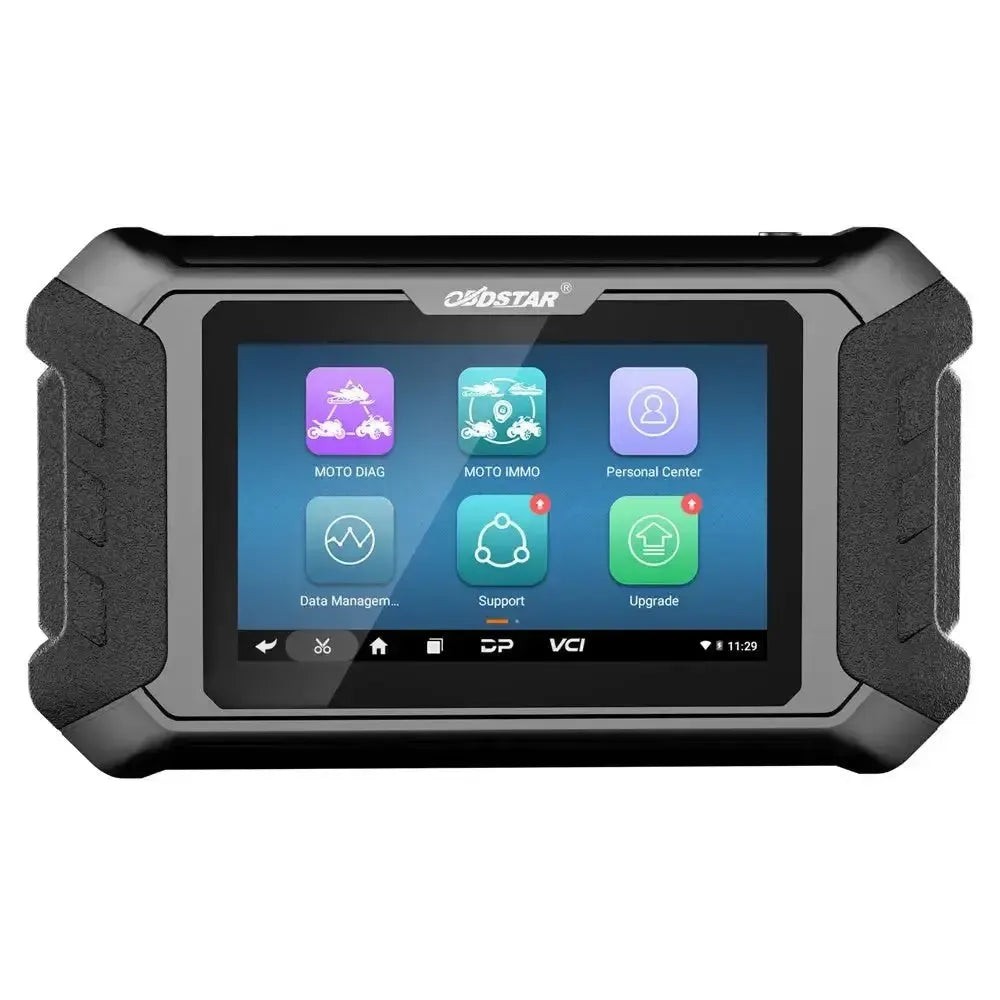

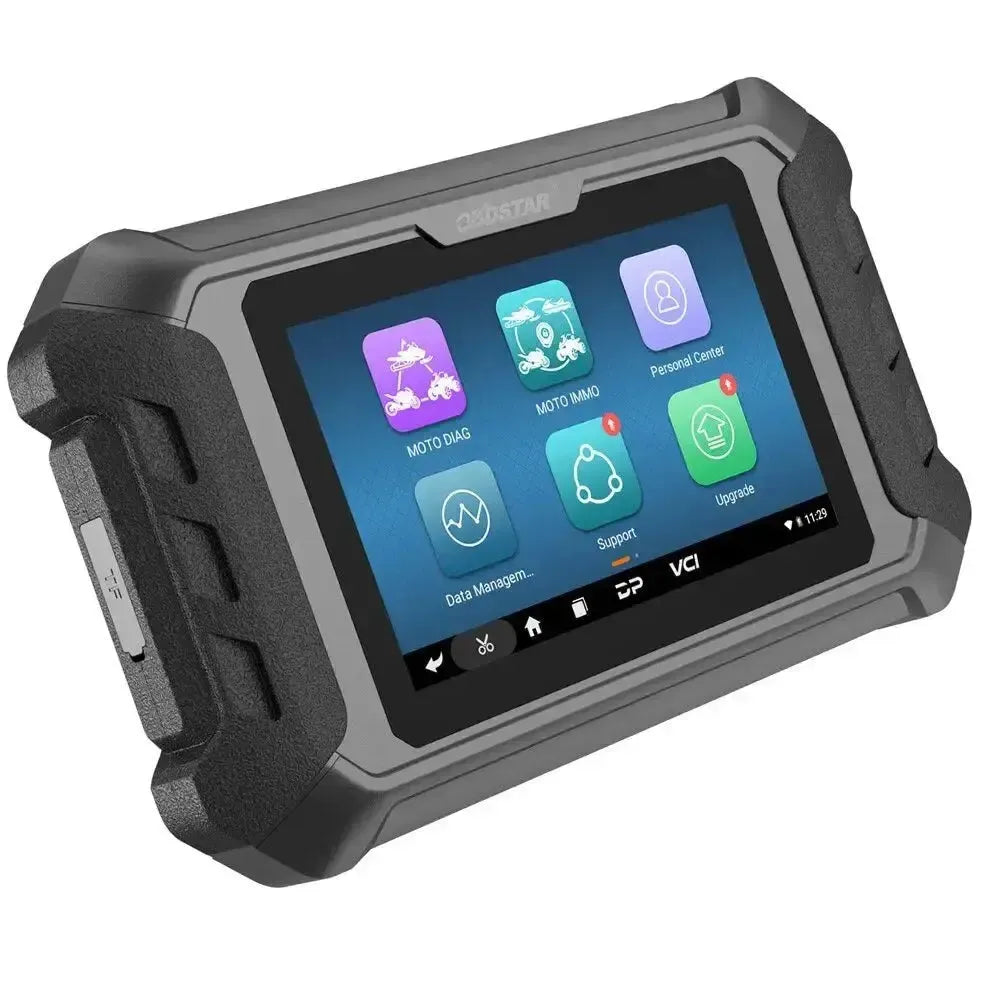

OBDSTAR IScan Piaggio Multi | Diagnosegerät | Moped/Motorrad

Diagnosefunktionen

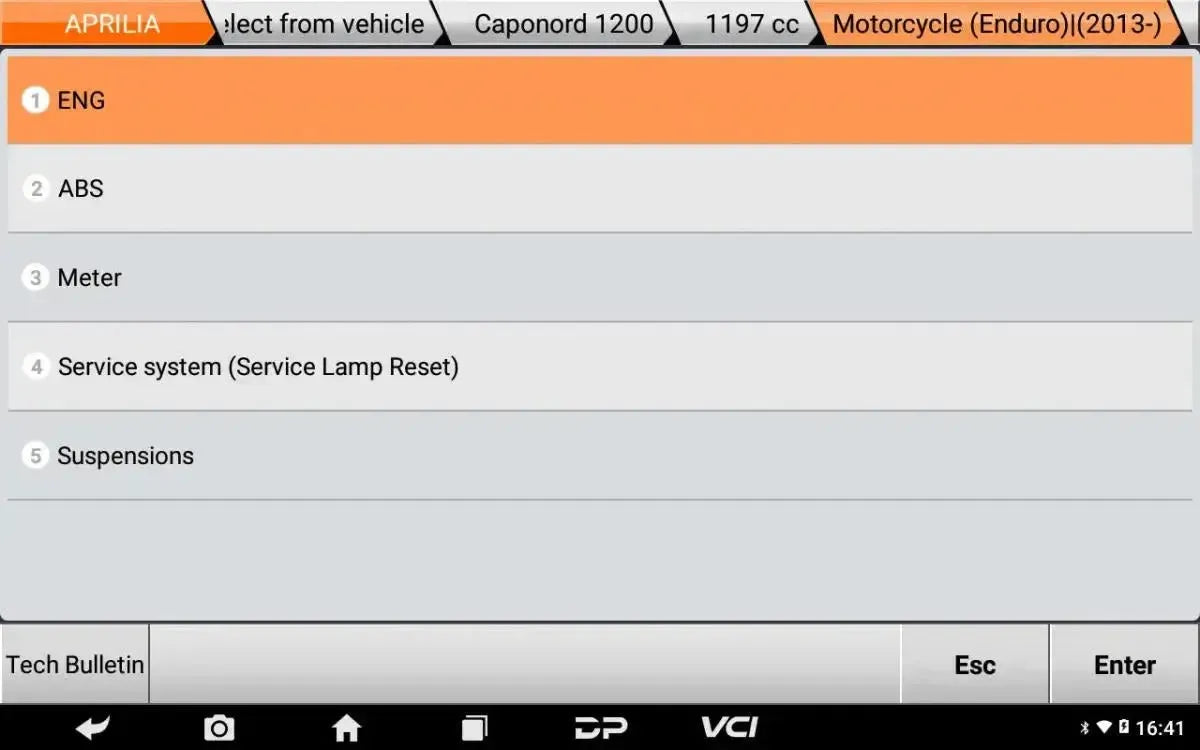

Der IScan Piaggio Multi bietet vollständige Diagnosefunktionen für das Motormanagement und andere Fahrzeugsysteme bei Zweirädern der Piaggio-Gruppe. Die Verfügbarkeit der Funktionen kann je nach Modell und Baujahr variieren.

• Fehlercodes auslesen: Auslesen von aktiven und gespeicherten Fehlercodes aus den angeschlossenen Steuergeräten für eine gezielte Diagnose.
• Fehlercodes löschen: Entfernen von Fehlercodes nach durchgeführter Reparatur oder Kontrolle.
• Live-Daten: Echtzeit-Auslesung von Sensorwerten und Parametern, dargestellt als Text, Wellenform oder Instrumentendiagramm.
• Aktuatortest: Ansteuerung von Komponenten wie Relais, Pumpen und Ventilen zur Funktionsprüfung ohne Ausbau.
• ECU-Einstellungen: Anpassung von Regelparametern innerhalb der Steuereinheit zur Konfiguration und Kalibrierung.
• ECU-Codierung: Codierung von Steuergeräten bei Austausch oder nach spezifischen Arbeiten.
• ECU-Programmierung: Programmierung von Steuergeräten mit fahrzeugspezifischen Daten.
• Automatische VIN-Erkennung: Automatische Erkennung der Fahrzeug-Identifikationsnummer für eine schnelle Fahrzeugauswahl.
• Geführte Fehlerdiagnose: Schrittweise Hilfestellungen und technische Bulletins zur systematischen Problemlösung.
• Daten aufnehmen und abspielen: Aufzeichnen von Live-Daten zur späteren Analyse von Sensor- und Komponentenfehlern.

Schlüssel- und EEPROM-Funktionen

Der IScan Piaggio Multi unterstützt die Schlüsselprogrammierung für Motorräder der Piaggio-Gruppe. Für die Durchführung dieser Funktionen ist das optionale P001 IMMO-Kit erforderlich.

• Schlüsselprogrammierung für Motorräder: Hinzufügen und Programmieren von Schlüsseln für Aprilia, Derbi, Gilera, Moto Guzzi, Piaggio und Vespa über das IMMO-Kit.
• Startunterbrecher-Funktionen: Arbeiten am Wegfahrsperrensystem in Verbindung mit dem P001 IMMO-Kit und zugehörigen Adaptern.

Service- und Wartungsfunktionen

Das Diagnosegerät unterstützt verschiedene Service- und Wartungsfunktionen für Motorräder und Roller. Verfügbare Funktionen können je nach Fahrzeugmarke, Modell und Baujahr variieren.

Motor- und Drosselklappensystem

• Drosselklappengehäuse-Adaptation: Anlernen des Drosselklappengehäuses nach Reinigung oder Austausch für eine korrekte Regelung.
• Drosselklappen-Positionssensor-Reset: Zurücksetzen des Positionssensors der Drosselklappe für eine präzise Steuerung.
• Drosselgriff-Sensor-Reset: Zurücksetzen des Sensors des Drosselgriffs auf die Ausgangsposition.
• Drosselgriff anlernen: Anlernen der Endpositionen des Drosselgriffs an die Steuereinheit.
• Vorpositions-Reset: Zurücksetzen der Vorpositionswerte von Aktuatoren oder Ventilen.
• Selbstlernende Parameter zurücksetzen: Löschen gelernter Adaptionswerte, damit die Steuereinheit neu lernen kann.
• Elektronische Synchronisation: Synchronisation elektronisch gesteuerter Komponenten mit der Steuereinheit.

Brems- und Stabilitätssysteme

• ABS-Bremsystem entlüften: Verfahren zum Entlüften des ABS-Hydrauliksystems nach Wartungsarbeiten am Bremssystem.
• Reset des Zählers für Vorderradbrems-Eingriffe: Zurücksetzen des Zählers, der die Anzahl der ABS-Eingriffe an der Vorderradbremse registriert.
• Reset des Zählers für Hinterradbrems-Eingriffe: Zurücksetzen des Zählers, der die Anzahl der ABS-Eingriffe an der Hinterradbremse registriert.

Karosserie- und Komfortsysteme

• Serviceintervall zurücksetzen: Zurücksetzen des Wartungsintervalls nach durchgeführtem Service.
• Kilometerzähler anpassen: Anpassen des Kilometerstands bei Austausch der Tacho-Einheit.
• Fahrzeugeinstellungen zurücksetzen: Zurücksetzen der Fahrzeugeinstellungen auf die Werkseinstellungen.

Elektrische und Sicherheitssysteme

• BMS-Schalter schließen: Aktivieren des Schalters des Batteriemanagementsystems.
• BMS-Schalter öffnen: Deaktivieren des Schalters des Batteriemanagementsystems.
• Fahrzeugstopp deaktivieren: Aufheben einer aktiven Fahrzeugstopp-Bedingung.

Weitere Service- und Wartungsfunktionen

• Gesamt-Reset der Aktuatoren: Zurücksetzen aller Aktuatoren innerhalb eines Systems in die Ausgangsposition.
• Minimalwert-Log zurücksetzen: Löschen der im Log registrierten Minimalwerte.
• Maximalwert-Log zurücksetzen: Löschen der im Log registrierten Maximalwerte.

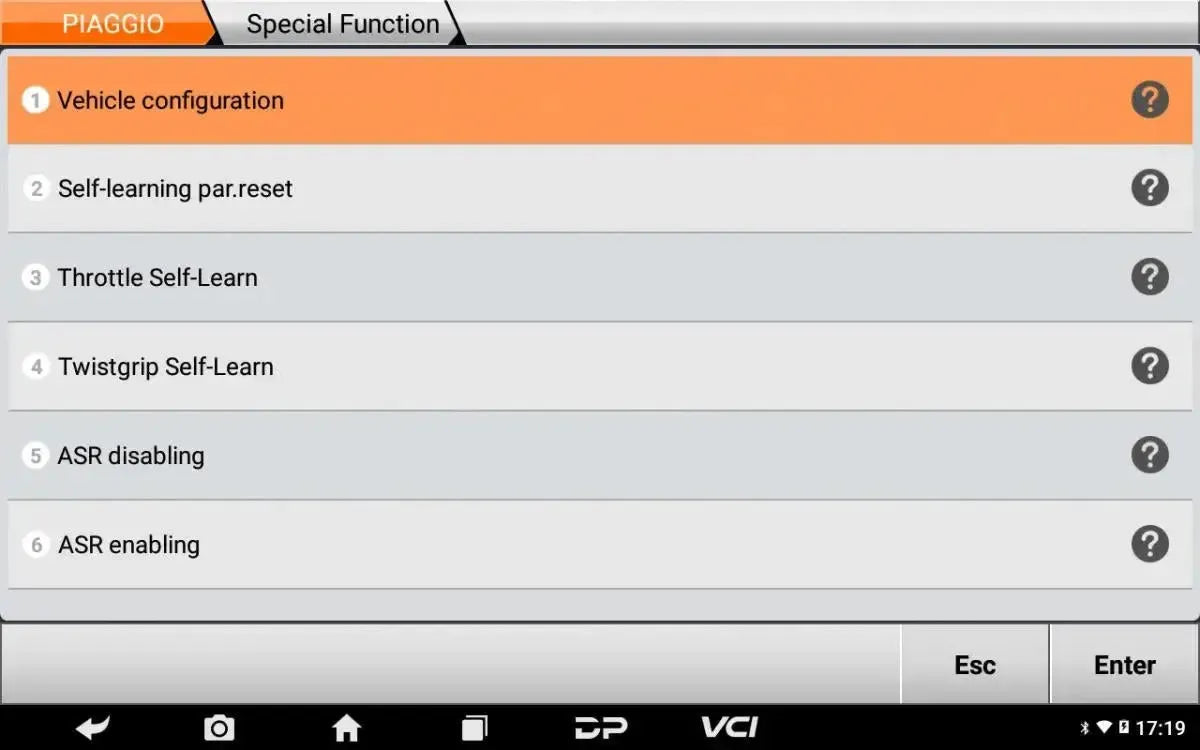

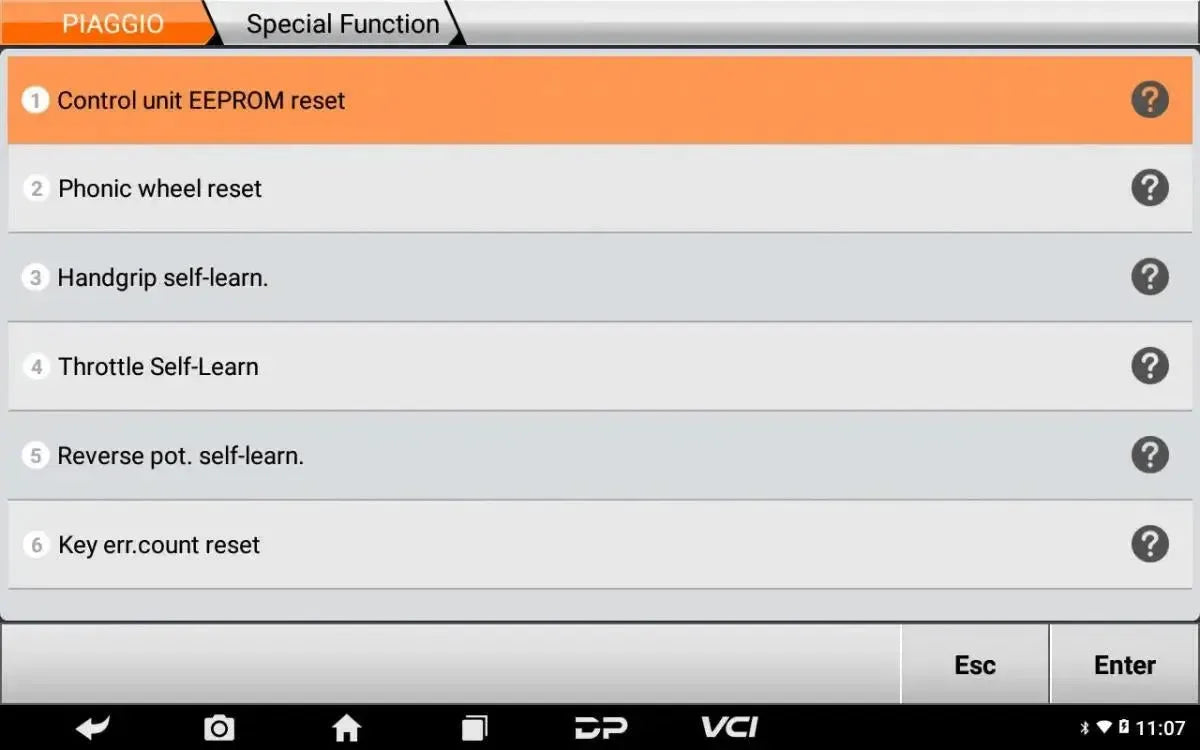

Spezielle Funktionen und Möglichkeiten

Neben Diagnose und Service bietet der IScan Piaggio Multi einige spezielle Funktionen, die die Arbeitsweise in der Werkstatt unterstützen.

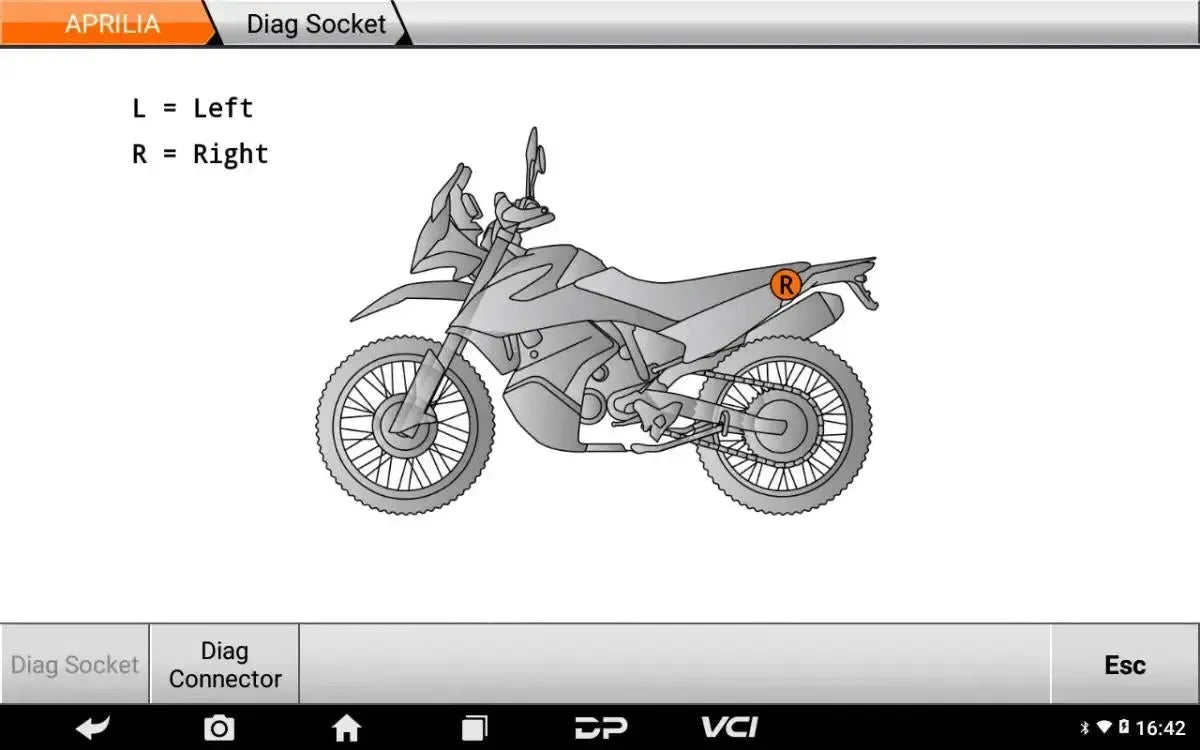

• Geführte Fehlerdiagnose: Schrittweise Anleitung mit Hilfedaten, technischen Bulletins und Informationen zum Diagnoseanschluss.
• Live-Daten-Anzeigemodi: Live-Daten können als Text, Wellenformdiagramm oder als Instrumentendiagramm für verschiedene Analysezwecke angezeigt werden.
• Daten aufnehmen und abspielen: Speichern und Wiedergabe von Echtzeitdaten zur Lokalisierung intermittierender Fehler.
• Automatische VIN-Erkennung: Schnelle Fahrzeugauswahl durch automatische Auslesung der Fahrzeug-Identifikationsnummer.
• Software-Update mit einem Klick: Aktualisierung der Software über eine WiFi-Verbindung mit nur einem Schritt.
• Fernunterstützung: Technische Unterstützung aus der Ferne von OBDSTAR-Technikern über eine Internetverbindung erhalten.
• Erweiterbarer Speicher: Unterstützung für eine microSD-Karte bis zu 32 GB für zusätzlichen Speicherplatz.

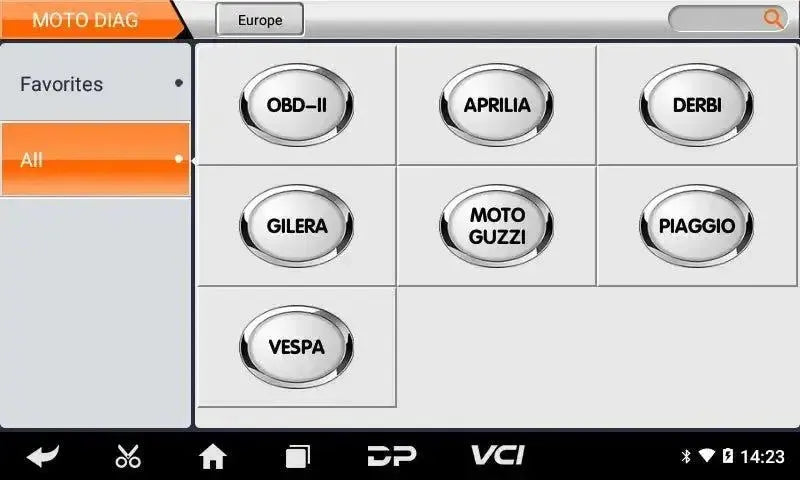

Unterstützte Fahrzeugmarken

Das Auslesegerät ist vollständig auf die Piaggio-Gruppe abgestimmt und unterstützt die folgenden Marken sowohl für Diagnose als auch für Schlüsselprogrammierung.

• Europa: Aprilia, Derbi, Gilera, Moto Guzzi, Piaggio, Vespa

Optionale Ergänzungen und Erweiterungen

Der IScan Piaggio Multi kann mit optionaler Hardware für markenspezifische Anschlüsse und zusätzliche Funktionen wie Schlüsselprogrammierung erweitert werden.

Hardware-Module und Zubehör

• M003A Multifunktionaler Jumper: Multifunktionales Überbrückungskabel für die direkte Verbindung mit ECU-Pins während spezifischer Diagnose- oder Programmierverfahren.
• M047 Diagnose-Adapter (Vespa): Adapterkabel für die Verbindung zwischen dem Diagnosegerät und dem spezifischen Diagnoseanschluss von Vespa-Motorrädern.
• M048 Diagnose-Adapter (Aprilia): Adapterkabel für die Verbindung mit dem spezifischen Diagnoseanschluss an Motorrädern der Marke Aprilia.
• P001 IMMO-Kit: Komplettset inklusive Programmierer und Adaptern für die Durchführung von Schlüsselprogrammierung und verwandten Wegfahrsperrenfunktionen.

Lizenzinformationen

Der IScan Piaggio Multi wird mit einer Softwarelizenz geliefert, die Zugang zu Diagnose- und Programmierfunktionen für Motorräder der Piaggio-Gruppe bietet. Die Lizenz regelt den Zugang zu Software-Updates und erweiterten Funktionen.

• Lizenzzeitraum: Beim Kauf ist eine Lizenz von 1 Jahr enthalten, die Zugang zu Diagnosefunktionen und Software-Updates ermöglicht.
• Software-Updates: Updates fügen Unterstützung für neuere Modelle der Piaggio-Gruppe hinzu, erweitern bestehende Diagnosefunktionen und enthalten Verbesserungen und Fehlerbehebungen.
• Erweiterte Funktionen: Funktionen wie Software-Updates mit einem Klick, Fernunterstützung und Zugang zu den neuesten markenspezifischen Modulen erfordern eine aktive Lizenz.
• Nach Ablauf der Lizenz: Das Gerät funktioniert weiterhin mit der zuletzt installierten Softwareversion, aber neue Updates und Erweiterungen werden blockiert, bis die Lizenz verlängert wird.

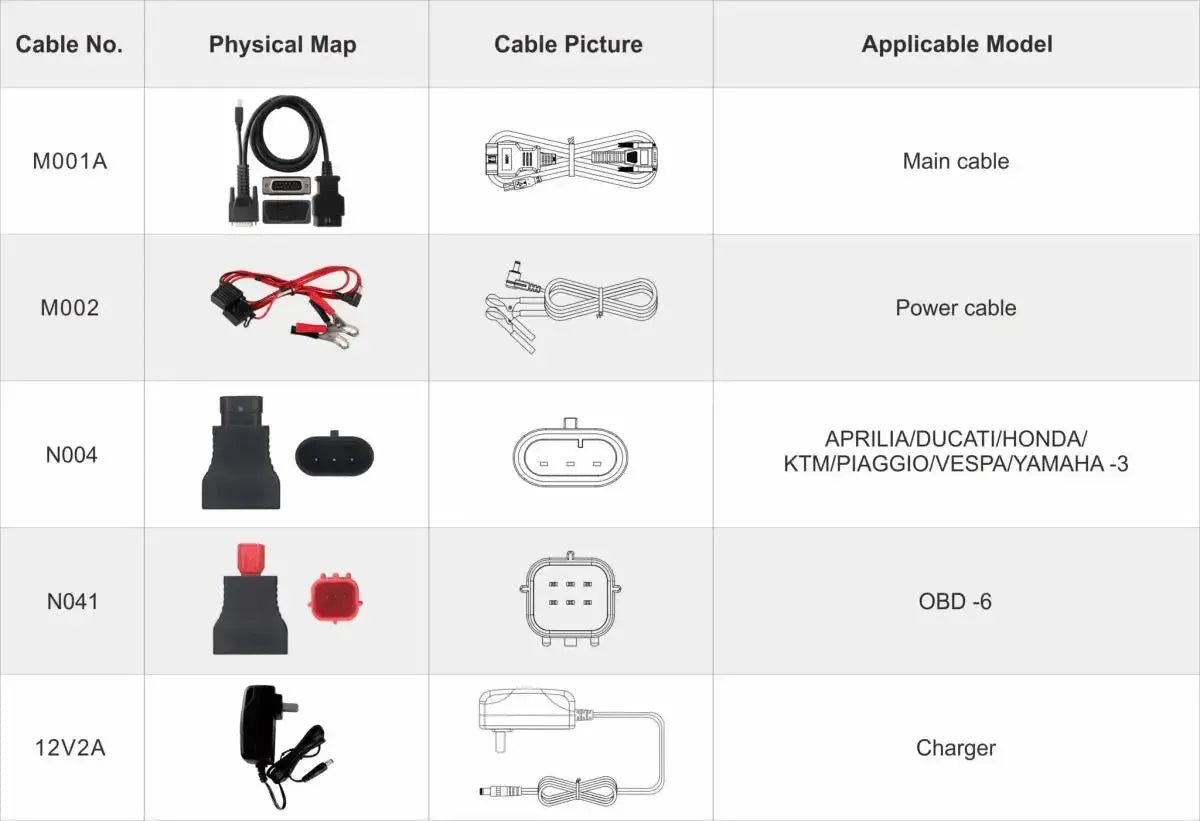

Lieferumfang

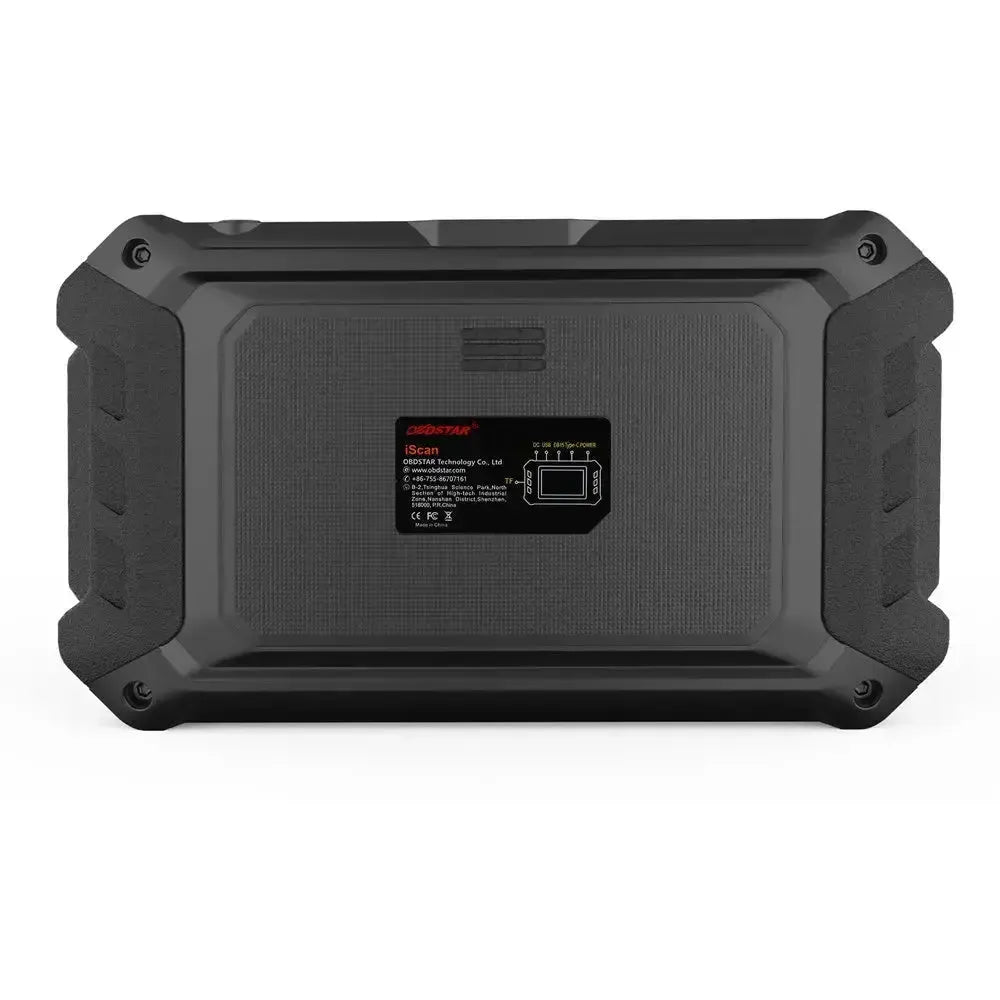

• 1x OBDSTAR IScan Piaggio Multi Diagnosegerät
• 1x 12V2A Ladegerät
• 1x M001A Hauptkabel
• 1x M002 Stromkabel mit Krokodilklemmen
• 1x N004 Adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x N041 OBD-Adapter
