OBDSTAR IScan BMW | Diagnosegerät | Motorrad

Diagnosefunktionen

Der OBDSTAR IScan BMW bietet vollständige Diagnosefunktionen für die elektronischen Systeme von BMW-Motorrädern. Die folgenden Funktionen stehen zur Fehlererkennung und Analyse zur Verfügung.

• Fehlercodes auslesen: Auslesen von gespeicherten und aktiven Fehlercodes aus allen unterstützten Steuergeräten.
• Fehlercodes löschen: Entfernen von Fehlercodes nach durchgeführter Reparatur.
• Live-Daten: Echtzeit-Anzeige von Sensorwerten als Text, Wellenformdiagramm oder Instrumentendiagramm zur Analyse von Sensor- und Komponentenfehlern.
• Datenaufzeichnung und Wiedergabe: Aufzeichnen von Live-Datenströmen und spätere Wiedergabe zur detaillierten Fehleranalyse.
• Aktuatortests: Aktivieren von Komponenten und Aktuatoren zur Funktionsprüfung.

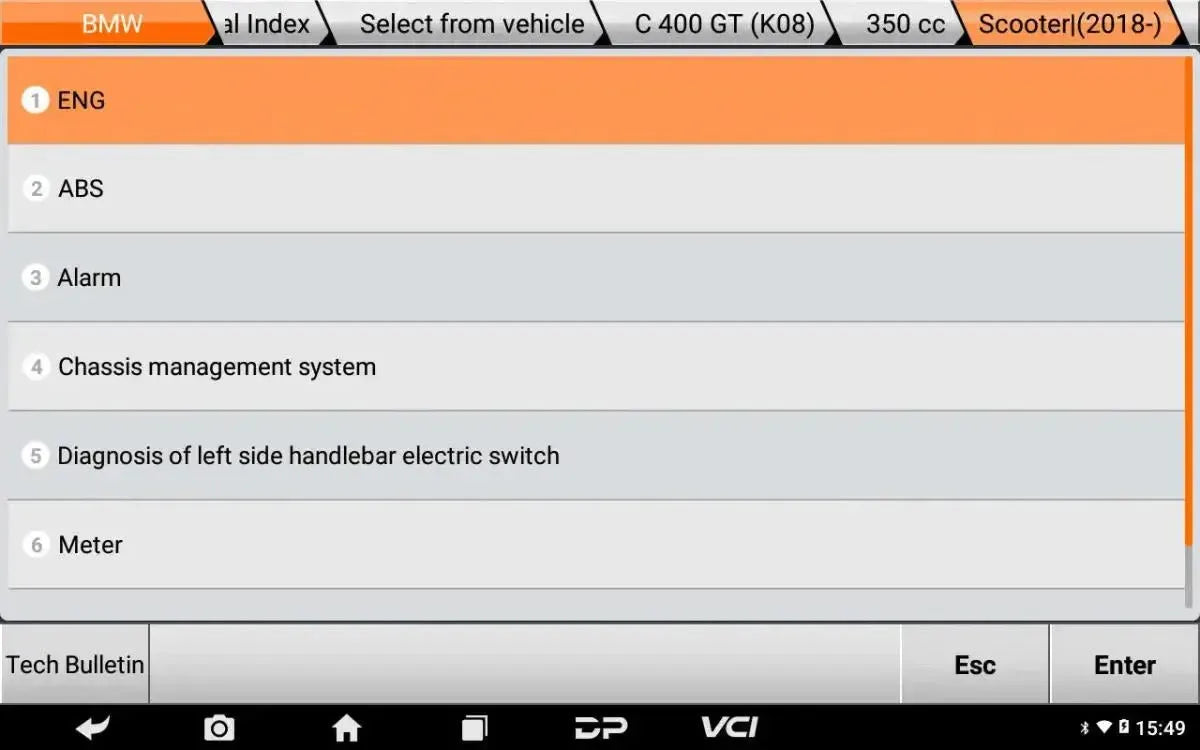

• Automatischer Scan: Automatisierter Scan aller Steuergeräte für einen schnellen Überblick über Systemfehler.
• Automatische VIN-Erkennung: Automatische Erkennung der Fahrzeug-Identifikationsnummer für eine schnelle Fahrzeugauswahl.
• Modulcodierung: Codieren von Steuergeräten nach Austausch oder Anpassung.
• Modulprogrammierung: Programmieren von Steuergeräten mit markenspezifischer Software.
• ECU-Einstellungen: Anpassen von Konfigurationswerten im Motorsteuergerät.
• Fehlerhilfe: Hilfsinformationen, technische Bulletins und Informationen zu Diagnoseanschlüssen zur Unterstützung bei Reparaturen.

Service- und Wartungsfunktionen

Der OBDSTAR IScan BMW unterstützt eine breite Palette an Service- und Wartungsfunktionen für BMW-Motorräder. Die Verfügbarkeit der Funktionen kann je nach Modell und Baujahr variieren.

Motor und Antriebsstrang

• Einfahrdrehzahlbegrenzung einstellen: Konfigurieren der Drehzahlbegrenzung während der Einfahrphase.
• Drosselklappensensor anlernen und einstellen: Anlernen und Kalibrieren des Drosselklappensensors nach Austausch oder Reinigung.
• Hall-Sensor einstellen: Einstellung des Hall-Sensors für korrekte Signalverarbeitung.
• Drosselgriff- und Rotorpositionssensor anlernen: Anlernen des Drosselgriff- und Rotorpositionssensors.
• Leerlaufgang anpassen: Anpassung der Leerlaufstellung des Getriebes.
• Automatisierten Schaltassistenten starten: Initialisieren des automatisierten Schaltassistenten.
• Fahrzeug-Identifikationsnummer in das Getriebemodul schreiben: Programmieren der VIN im Getriebemodul.

Brems- und Stabilitätssysteme

• Druckmodulator entlüften: Entlüften des Druckmodulators im Bremssystem.
• Adaptionswerte des Giersensors zurücksetzen: Zurücksetzen der gelernten Werte des Giersensors.
• Bremsbelagverschleißanzeige zurücksetzen: Zurücksetzen der Verschleißanzeige nach dem Austausch der Bremsbeläge.
• ABS-Versionscodierung einstellen: Konfigurieren der Versionscodierung des ABS-Moduls.
• Fahrzeug-Identifikationsnummer in ABS-Modul schreiben: Programmierung der VIN im ABS-Modul.

Reifen und Federung

• Reifendrucksensoren (RDC) anlernen: Anlernen der Reifendrucksensoren an das System.
• Reifendrucksensor (RDC) Daten löschen: Löschen gespeicherter Daten der Reifendrucksensoren.
• Adaptationsdaten Reifen kalibrieren: Kalibrierung der Adaptationsdaten für Reifen.
• Elektronische Federung (ESA) kalibrieren: Kalibrierung des elektronischen Federsystems.
• Fahrhöhensensoren (ESA/DDC) kalibrieren: Kalibrierung der Fahrhöhensensoren für ESA und DDC.
• Federbein elektronische Federung (ESA) kalibrieren: Kalibrierung des Federbeins im ESA-System.
• Gesamthydraulik kalibrieren: Kalibrierung des gesamten Hydraulikkreislaufs.
• Fahrwerk und Federung anheben und absenken: Steuerung der Fahrwerks- und Federungsverstellung.
• Hydraulikfederpumpe ansteuern: Aktivierung der hydraulischen Federpumpe.
• Füllstand Chassishydraulik korrigieren: Anpassung des Füllstands der Chassishydraulik.

Karosserie- und Komfortsysteme

• Scheinwerfer kalibrieren: Kalibrierung der Scheinwerferausrichtung.
• Windschutzscheibe kalibrieren: Kalibrierung der elektrisch verstellbaren Windschutzscheibe.
• Bordsteckdosen kalibrieren: Kalibrierung der Bordsteckdosen.
• Filmtyp-Sensor kalibrieren: Kalibrierung des Filmtyp-Sensors.
• Radarsensoren kalibrieren: Kalibrierung der Radarsensoren für Fahrassistenzsysteme.
• Radarsensoren aktivieren: Aktivierung der Radarsensoren nach der Installation.
• Feldmodus Radarsensoren aktivieren: Aktivierung des Feldmodus für Radarsensoren.
• GMSF-Steuergerät Ausgang Pin 5 kalibrieren: Kalibrierung des Ausgangs an Pin 5 des GMSF-Steuergeräts.

Elektrische und Sicherheitssysteme

• Zündschlüssel deaktivieren/aktivieren: Ein- und Ausschalten von Zündschlüsseln im System.
• Fernbedienung registrieren: Registrierung einer Fernbedienung im Fahrzeugsystem.
• Infrarot-Fernbedienung synchronisieren: Synchronisierung der Infrarot-Fernbedienung.
• Sprache des intelligenten Notrufs einstellen: Konfiguration der Sprache für das intelligente Notrufsystem.
• Intelligenten Notruf aktualisieren: Aktualisierung des intelligenten Notrufsystems.
• Telematikdienste aktualisieren: Aktualisierung der Telematikdienste.
• Seriennummer TFT-Display koppeln: Verknüpfung der Seriennummer des TFT-Displays mit dem System.
• Fahrzeug-Identifikationsnummer im Kombiinstrument schreiben: Programmierung der VIN im Kombiinstrument.
• Kilometerstand anpassen: Anpassung des Kilometerstands im Kombiinstrument.

Hochvolt- und Elektroantrieb

• Kapazität der Hochvoltbatterie bestimmen: Ermittlung der aktuellen Kapazität der Hochvoltbatterie.
• Hochvoltsystem und Batterie starten: Initialisierung des Hochvoltsystems und der Batterie.
• ID der Hochvoltbatterie schreiben: Programmierung des Identifikationscodes in der Hochvoltbatterie.
• Ladestatus (SOC) neu kalibrieren: Neukalibrierung der Ladestatusberechnung.
• DC/DC-Wandler aktivieren: Aktivierung des DC/DC-Wandlers im Hochvoltsystem.
• Restreichweite der Antriebsbatterie zurücksetzen: Zurücksetzen der Berechnung der verbleibenden Reichweite.

Service-Intervall und Wartung

• Service-Intervall-Anzeige Datum einstellen: Konfiguration des Servicedatums in der Anzeige.
• Service-Intervall-Anzeige Reststrecke einstellen: Einstellen der verbleibenden Strecke bis zum nächsten Service.
• Servicedaten einstellen: Konfiguration von servicebezogenen Daten.

Weitere Service- und Wartungsfunktionen

• Transportmodus ein- und ausschalten: Aktivieren oder Deaktivieren des Transportmodus.
• Präsentationsmodus aktivieren/deaktivieren: Ein- und Ausschalten des Präsentationsmodus.
• Feldmodus einstellen: Konfiguration des Feldmodus für diagnostische Zwecke.

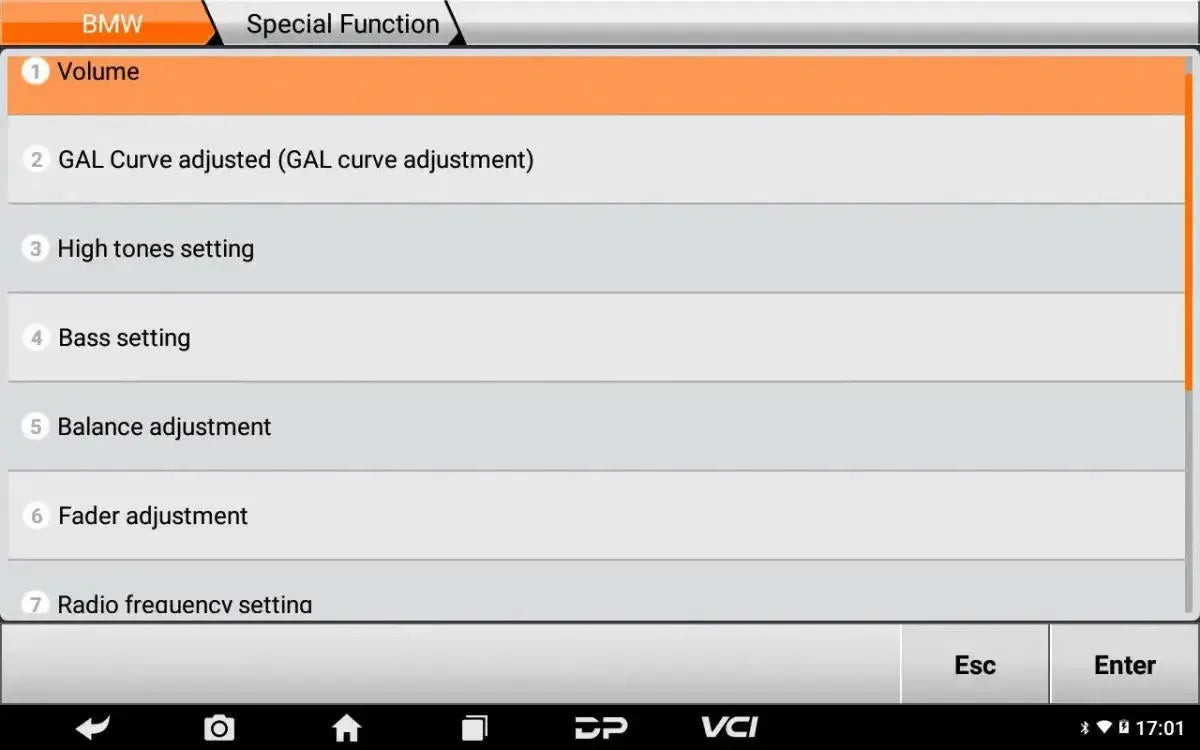

• Audiomodus starten: Initialisierung des Audiomodus.
• Werksseitige Audiomodus-Einstellungen wiederherstellen: Zurücksetzen des Audiomodus auf Werkseinstellungen.
• Ausstattungsabhängige Anpassungen durchführen: Durchführung von Anpassungen basierend auf der Fahrzeugausstattung.

Spezielle Funktionen und Möglichkeiten

Der OBDSTAR IScan BMW bietet neben der Standarddiagnose einige spezielle Funktionen, die die Benutzerfreundlichkeit und Effizienz erhöhen.

• Software-Update mit einem Klick: Aktualisierung der Gerätesoftware über WiFi mit nur einem Schritt.
• Fernunterstützung: Fernsupport durch OBDSTAR-Techniker über WiFi-Verbindung.

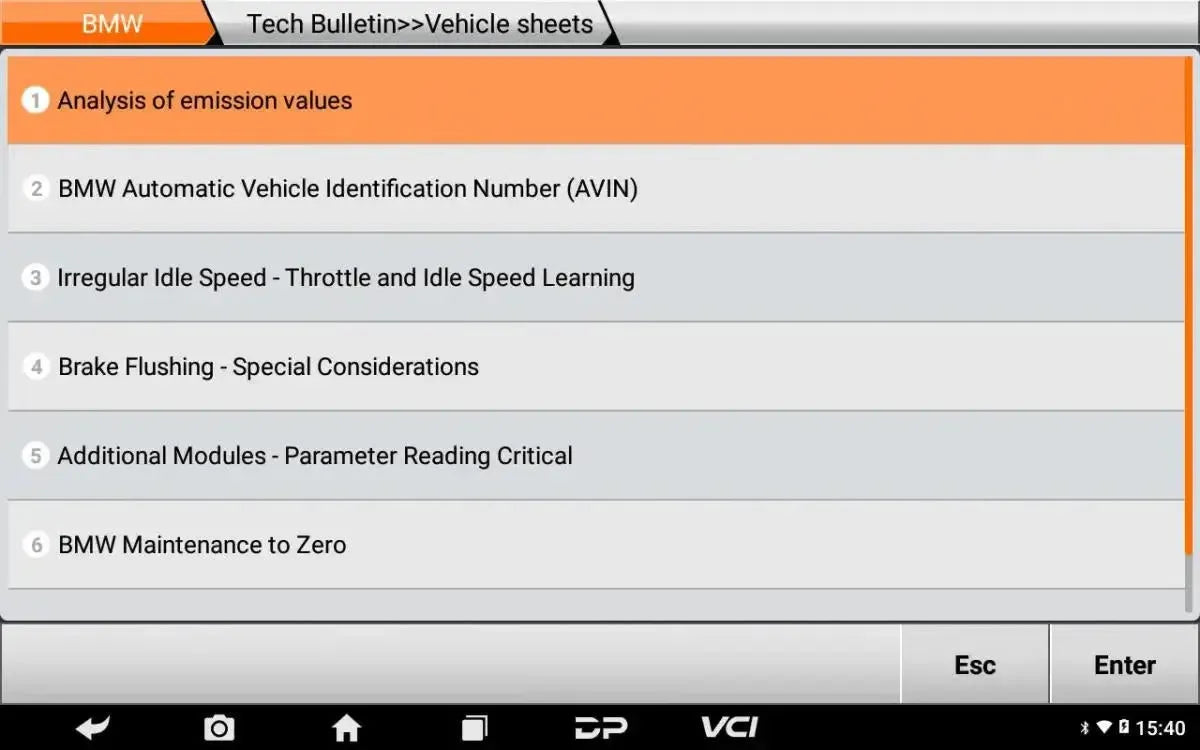

• Fehlerbegleitung und technische Bulletins: Zugriff auf Fehlerbegleitung, Hilfsinformationen und technische Bulletins zur Unterstützung bei Diagnose und Reparatur.

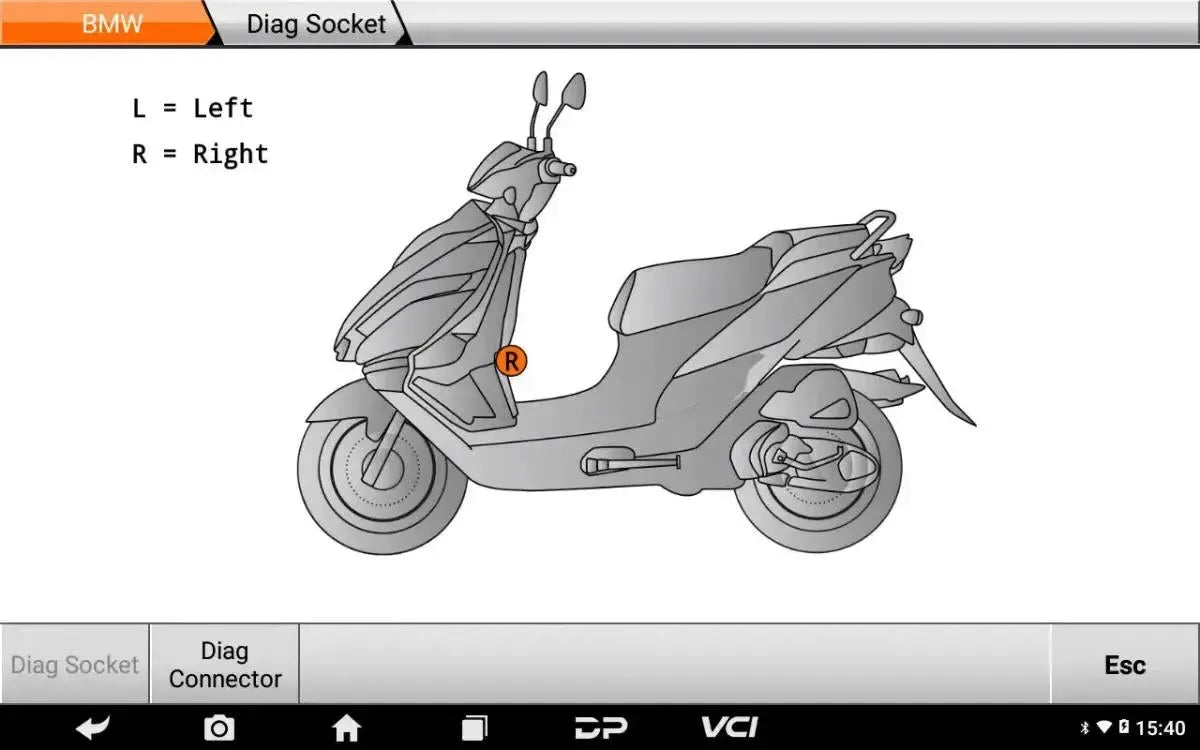

• Diagnoseanschluss-Informationen: Anzeige des Standorts und der Pinbelegung von Diagnoseanschlüssen je Fahrzeugmodell.
• Mehrere Anzeigemodi für Live-Daten: Datenpräsentation als Text, Wellenformdiagramm oder Instrumentendiagramm.

Unterstützte Fahrzeugmarken

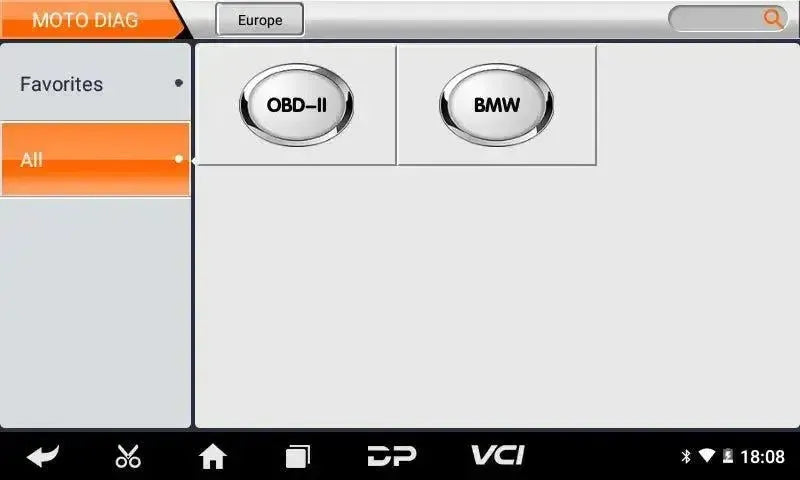

Das Gerät ist speziell für die Diagnose von Motorrädern einer Fahrzeugmarke entwickelt.

• Europäisch: BMW

Optionale Ergänzungen und Erweiterungen

Für das OBDSTAR IScan BMW sind zusätzliche Hardware-Zubehörteile für spezifische Diagnoseverbindungen verfügbar.

Hardware-Module und Zubehör

• M002A Erdungskabel: Kabel zur Erdung des Geräts während diagnostischer Arbeiten.
• M003A Multifunktionaler Jumperkabel: Jumperkabel für verschiedene Diagnoseverbindungen.

Lizenzinformationen

Das OBDSTAR IScan BMW wird mit einer Softwarelizenz geliefert, die Zugang zu Diagnosefunktionen und Software-Updates für BMW-Motorräder bietet. Die Lizenz ist an die Seriennummer des Geräts gebunden.

• Lizenzzeitraum: 1 Jahr gültig ab Aktivierung des Geräts.
• Software-Updates: Während der Lizenzperiode werden Updates mit neuer Modellabdeckung, zusätzlichen Funktionen und Fehlerbehebungen für BMW-Motorräder angeboten, verfügbar per WiFi mit einem Klick.
• Erweiterte Funktionen: Eine aktive Lizenz ist erforderlich für den Zugang zu Online-Updates, Fernunterstützung durch OBDSTAR-Techniker und die aktuellste Diagnosesoftware.
• Nach Ablauf der Lizenz: Das Gerät funktioniert weiterhin mit der zuletzt installierten Softwareversion, aber neue Updates und Erweiterungen der Modellabdeckung erfordern eine Verlängerung der Lizenz.

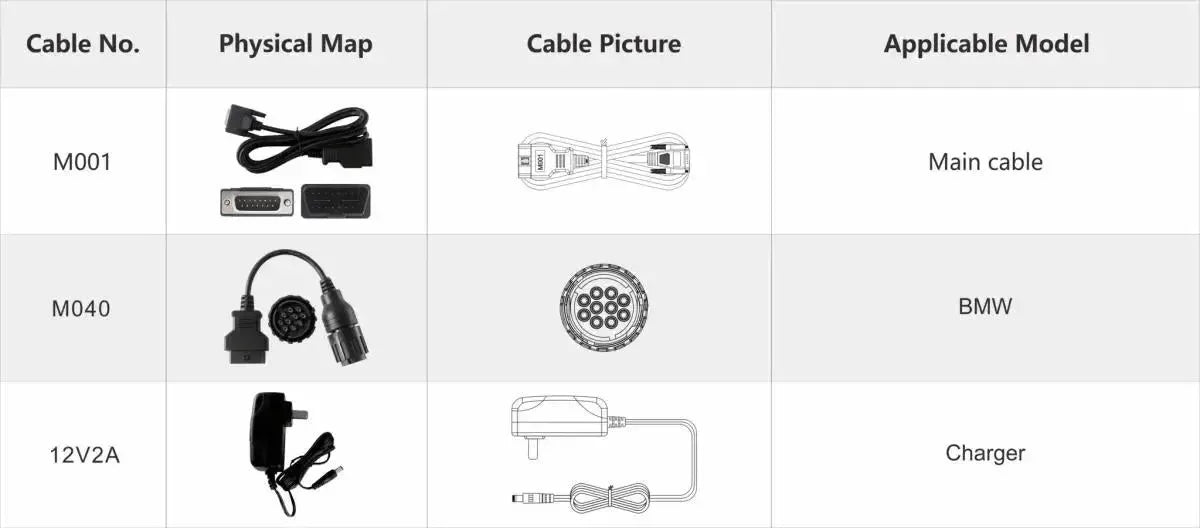

Lieferumfang

• 1x OBDSTAR IScan BMW Diagnosegerät
• 1x 12V/2A Ladegerät
• 1x M001 Hauptkabel
• 1x M040 BMW-Diagnoseadapter

Technische Spezifikationen
