Jaltest  |  SKU: 50500010

Jaltest (50500010) | Kupplungszentralsatz | Lastkraftwagen

Normaler Preis
€212,95 inkl.
€175,99 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Die Jaltest 50500010 ist das Kupplungszentrierwerkzeug, mit dem Sie die Kupplungsscheibe ausrichten, bevor Sie die Druckplatte festschrauben. Der Zentrierdorn führt sich durch die Nabe der Scheibe in das Pilotlager im Schwungrad ein und hält die Scheibe zentriert, während Sie die Schrauben über Kreuz anziehen.

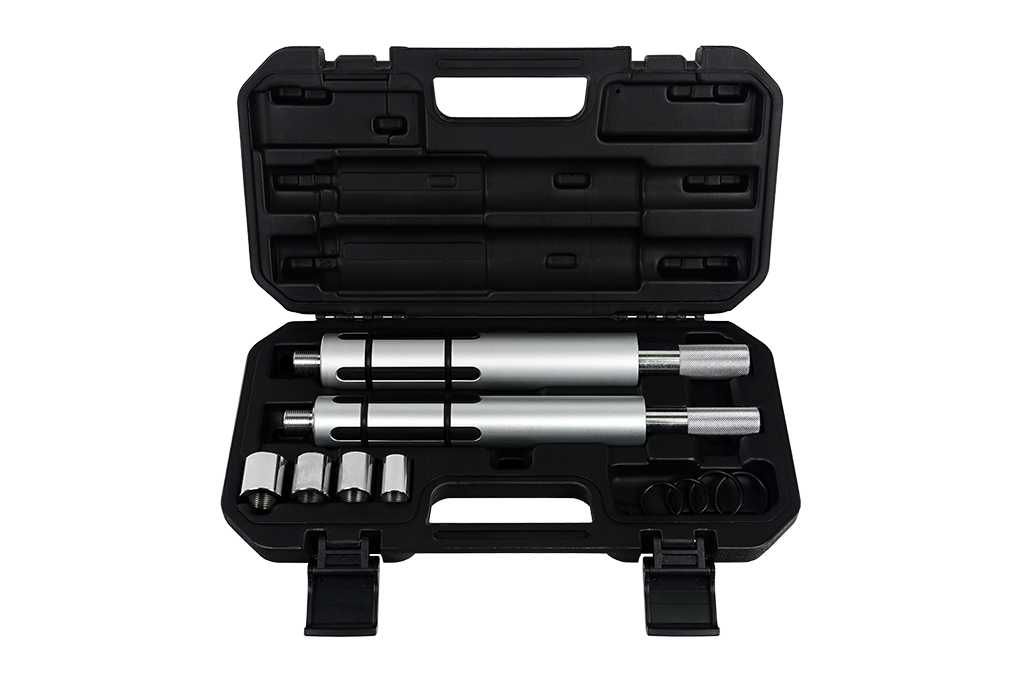

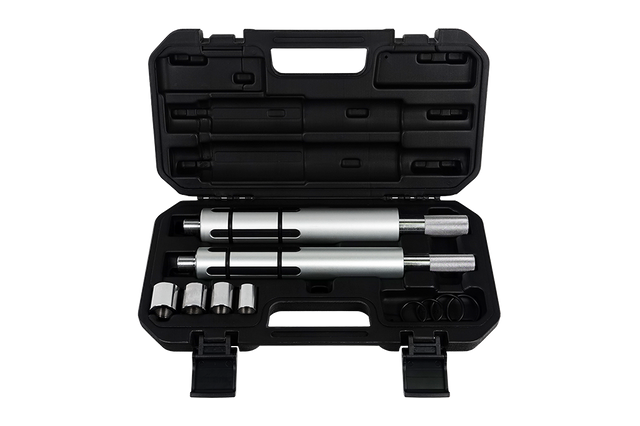

Im Koffer befinden sich zwei verstellbare Dorne mit einem Arbeitsbereich von Ø36-48 mm und Ø42-53 mm, außerdem vier Zentrierbuchsen mit Ø20, Ø25, Ø27 und Ø30 sowie vier O-Ringe. Der Dorn liegt mit seinen Spreizsegmenten in der Nabenbohrung an; die Buchse bestimmt das Passmaß im Pilotlager. Das Set wiegt 3.300 Gramm.

VORTEILE

✔Geeignet für Einscheiben- und Zweischeibenkupplungen; der Dorn hält beide Scheiben und die Zwischenscheibe in einer Linie.
✔Zwei verstellbare Dorne decken zusammen eine Nabenbohrung von Ø36 bis Ø53 mm ab.
✔Vier Zentrierbuchsen mit Ø20, Ø25, Ø27 und Ø30 passen in das Pilotlager.
✔Eine exakt zentrierte Scheibe verhindert, dass die Eingangswelle beim Ansetzen des Getriebes klemmt.

HINWEISE

✕Nabenbohrungen außerhalb von Ø36-53 mm liegen außerhalb des Bereichs dieser beiden Dorne.
✕Die Buchsen haben feste Maße. Weicht Ihr Pilotlager davon ab, passt keine Buchse hinein.
✕Messen Sie den Innendurchmesser des Pilotlagers, bevor Sie die Buchse auswählen. Eine zu kleine Buchse ergibt Spiel und damit trotzdem eine schiefe Scheibe.
✕Ein Drehmomentschlüssel ist nicht enthalten; das Anziehen der Druckplatte erfolgt mit eigenem Werkzeug.

Anwendungen und Funktionen

Schrauben Sie die Druckplatte fest, während die Kupplungsscheibe schief hängt, dann passt das Getriebe danach nicht mehr auf, weil die Eingangswelle die Verzahnung nicht findet. Der Dorn verhindert dies, indem er die Scheibe an der Welle fixiert, in die das Getriebe später eingeführt wird. Dabei haben Sie beide Hände frei für die Schrauben.

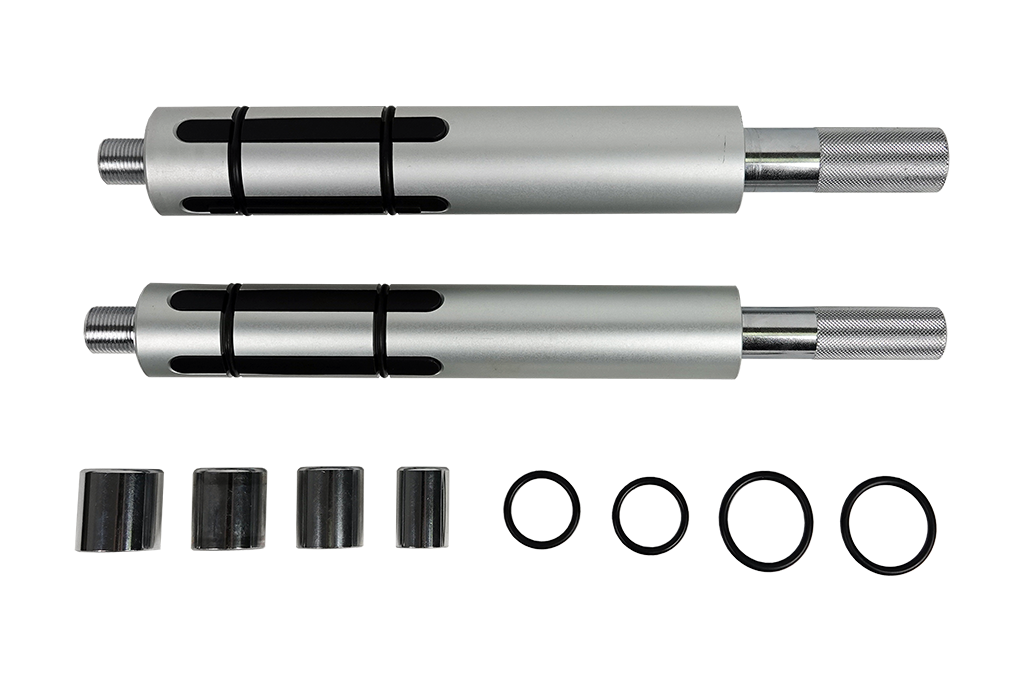

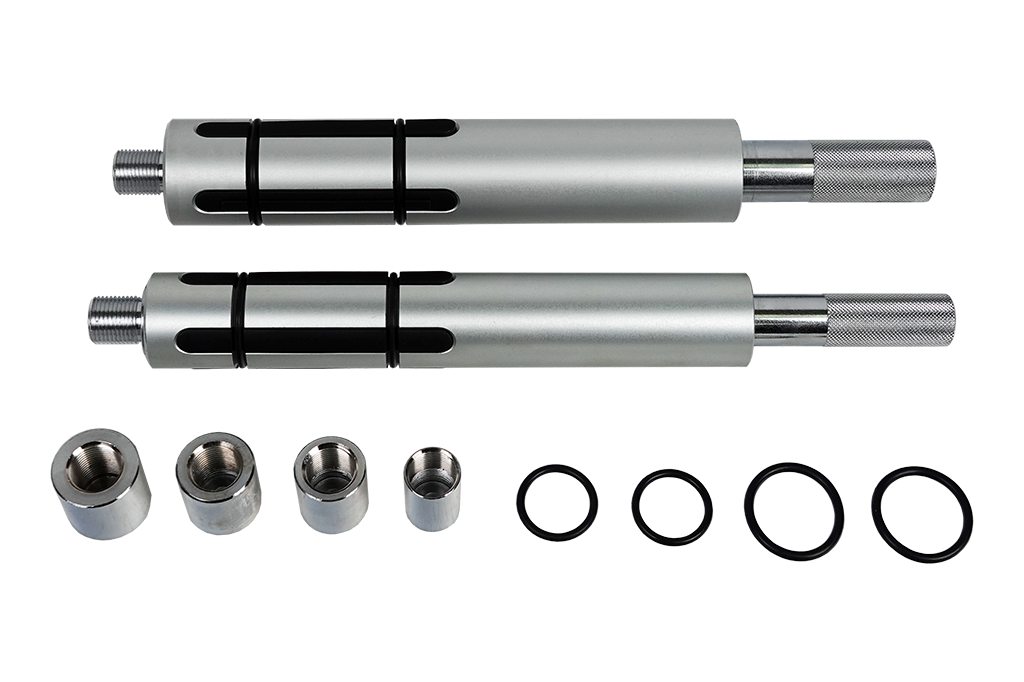

Inhalt des Koffers

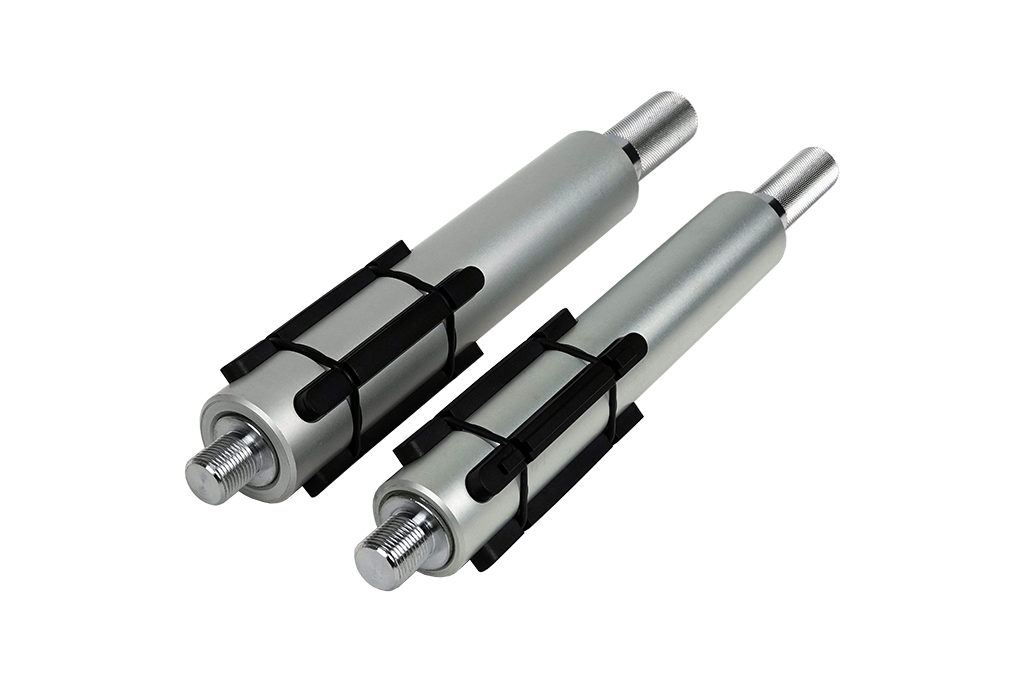

  • Zentrierdorn 1: Verstellbar, Ø36-48 mm.
  • Zentrierdorn 2: Verstellbar, Ø42-53 mm.
  • Vier Zentrierbuchsen: Ø20, Ø25, Ø27 und Ø30.
  • Vier O-Ringe: Halten die Segmente in ihrer Position.

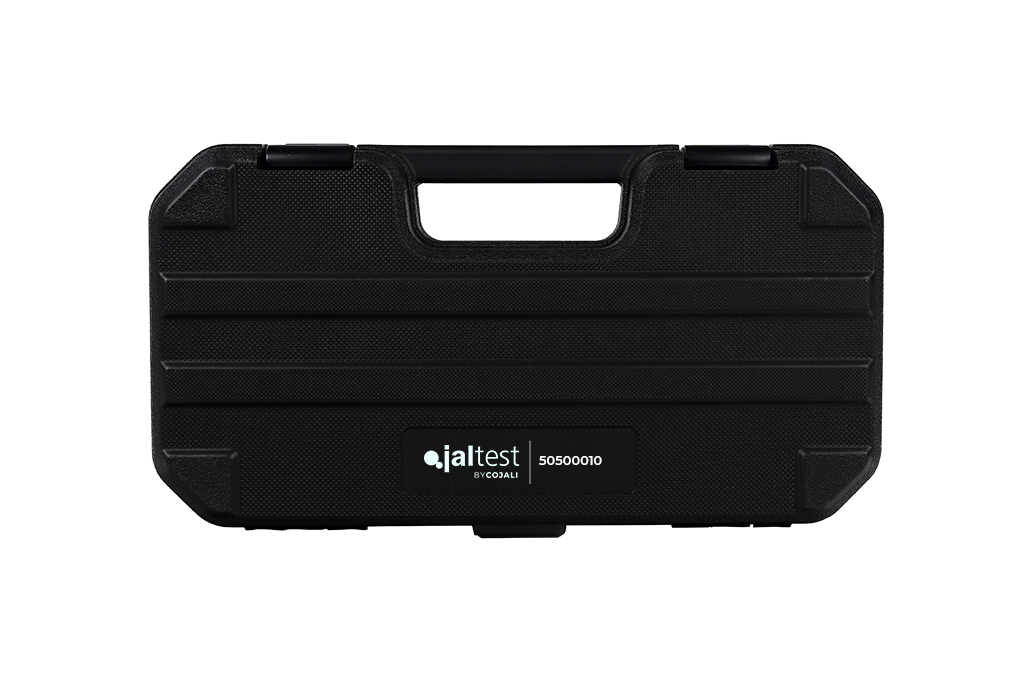

  • Aufbewahrungskoffer: Mit Formaussparungen.

Was Sie damit tun können

  • Einfachkupplung: Die Scheibe zentrieren.
  • Doppelkupplung: Scheiben und Zwischenscheibe in einer Linie.
  • Scheibe halten: Hände frei für die Schrauben.
  • Getriebe ansetzen: Ohne zu hebeln.

So verwenden Sie es

  1. Messen: Nabenbohrung und Pilotlager mit einer Schieblehre messen.
  2. Buchse wählen: Nehmen Sie die Buchse, die in das Pilotlager passt.
  3. Dorn einstellen: Wählen Sie den Dorn und setzen Sie ihn in die Nabe ein.
  4. Zentrieren: Stecken Sie den Dorn mit Buchse in das Pilotlager.
  5. Anziehen: Ziehen Sie die Druckplatte über Kreuz fest.

Kompatible Kupplungen und Maße

Maßgeblich sind die Nabenbohrung und das Pilotlager, nicht die Marke. Der Dorn muss in die Nabe der Kupplungsscheibe passen, und die Buchse in den Innendurchmesser des Pilotlagers oder die Führungsbuchse im Schwungrad. Beide Maße nehmen Sie vor der Bestellung mit einer Schieblehre auf.

Arbeitsbereich der Dorne:

  • Zentrierdorn 1: Ø36-48 mm Nabenbohrung.
  • Zentrierdorn 2: Ø42-53 mm Nabenbohrung.

Maße der Zentrierbuchsen:

  • Ø20: Kleinstes Passmaß im Pilotlager.
  • Ø25: Zwischenmaß.
  • Ø27: Zwischenmaß.
  • Ø30: Größter Passmaßdurchmesser im Pilotlager.

Kupplungen:

  • Einscheibenkupplung: Eine Scheibe zentriert.
  • Doppelscheibenkupplung: Beide Scheiben und die Zwischenscheibe fluchtend ausgerichtet.
💡
Gut zu wissen: Messen Sie zuerst den Innendurchmesser des Pilotlagers und wählen Sie erst danach die Buchse. Eine Buchse, die zu locker sitzt, lässt die Scheibe dennoch absacken, und das bemerken Sie erst, wenn das Getriebe nicht aufgesetzt werden kann.

Lieferumfang

  • 1x Jaltest (50500010) | Kupplungszentrierset | Lkw
  • 1x Zentrierdorn Ø36-48 mm
  • 1x Zentrierdorn Ø42-53 mm
  • 1x Zentrierbuchse Ø20
  • 1x Zentrierbuchse Ø25
  • 1x Zentrierbuchse Ø27
  • 1x Zentrierbuchse Ø30
  • 4x O-Ring
  • 1x Aufbewahrungskoffer

Technische Spezifikationen

Allgemein

Der Hersteller des Werkzeugs. Praktisch, wenn Sie bereits anderes Werkzeug derselben Marke verwenden.Marke
Jaltest
Um welche Art von Werkzeug es sich handelt. So erkennen Sie sofort, ob es misst oder bei der Montage einer Kupplung hilft.Werkzeugart
Kupplungszentrierset

Weitere Spezifikationen

Ausführung
Verstellbare Dorne mit Spreizsegmenten und austauschbaren Buchsen
Anzahl der Teile
Zehn Teile, nämlich zwei Dorne, vier Buchsen und vier O-Ringe
Arbeitsbereich Zentrierdorn 1
Ø36-48 mm
Arbeitsbereich Zentrierdorn 2
Ø42-53 mm
Abmessungen Zentrierbuchsen
Ø20, Ø25, Ø27 und Ø30
Anwendung
Zentrieren von Einscheiben- und Doppelscheibenkupplungen
Segment
Lkw
Gewicht
3.300 Gramm
