VT01183 | Universelles Kupplungs-Ausrichtwerkzeugset (17-teilig)

Der VT01183 ist ein 17-teiliges universelles Kupplungsausrichtwerkzeugsatz, entwickelt für das präzise Zentrieren der Kupplungsplatte relativ zum Schwungradlager. Das Set enthält eine umfangreiche Auswahl an Adaptern und Hülsen, wodurch es für eine breite Palette von PKWs und leichten Nutzfahrzeugen ohne Topflager in der Kurbelwelle geeignet ist.

Die Funktionsweise basiert auf einer Kombination aus konischen Zentrierhülsen und Kurbelwellenadaptern. Die Zentrierhülse wird in die Nabe der Kupplungsplatte eingesetzt, während der Adapter in das Schwungradlager der Kurbelwelle passt. Durch das Einführen der 145 mm langen Zentrierachse durch beide Teile wird die Kupplungsplatte exakt in der Mitte der Kurbelwelle positioniert, was die Montage des Getriebes erleichtert.

Anwendung und Funktionalität:

Dieses Werkzeugsatz wird verwendet, um die Kupplungsplatte bei Fahrzeugen mit Schwungradlager auszurichten. Das Set sorgt dafür, dass die Eingangswelle des Getriebes reibungslos in die Kupplung und das Lager gleiten kann.

• Ausrichtung der Kupplungsplatte: Zentriert die Kupplungsplatte genau relativ zur Kurbelwelle, bevor die Druckgruppe befestigt wird. Dies verhindert Beschädigungen an den Kupplungskomponenten und dem Getriebe während der Montage.
• Universelle Kompatibilität: Dank der acht verschiedenen Größen von Kurbelwellenadaptern und acht konischen Zentrierhülsen ist das Set für die meisten gängigen Fahrzeugmodelle ohne Topflager verwendbar.
• Effiziente Montage: Ermöglicht eine schnelle und korrekte Montage des Getriebes durch perfekte Ausrichtung, was die Installationszeit verkürzt.

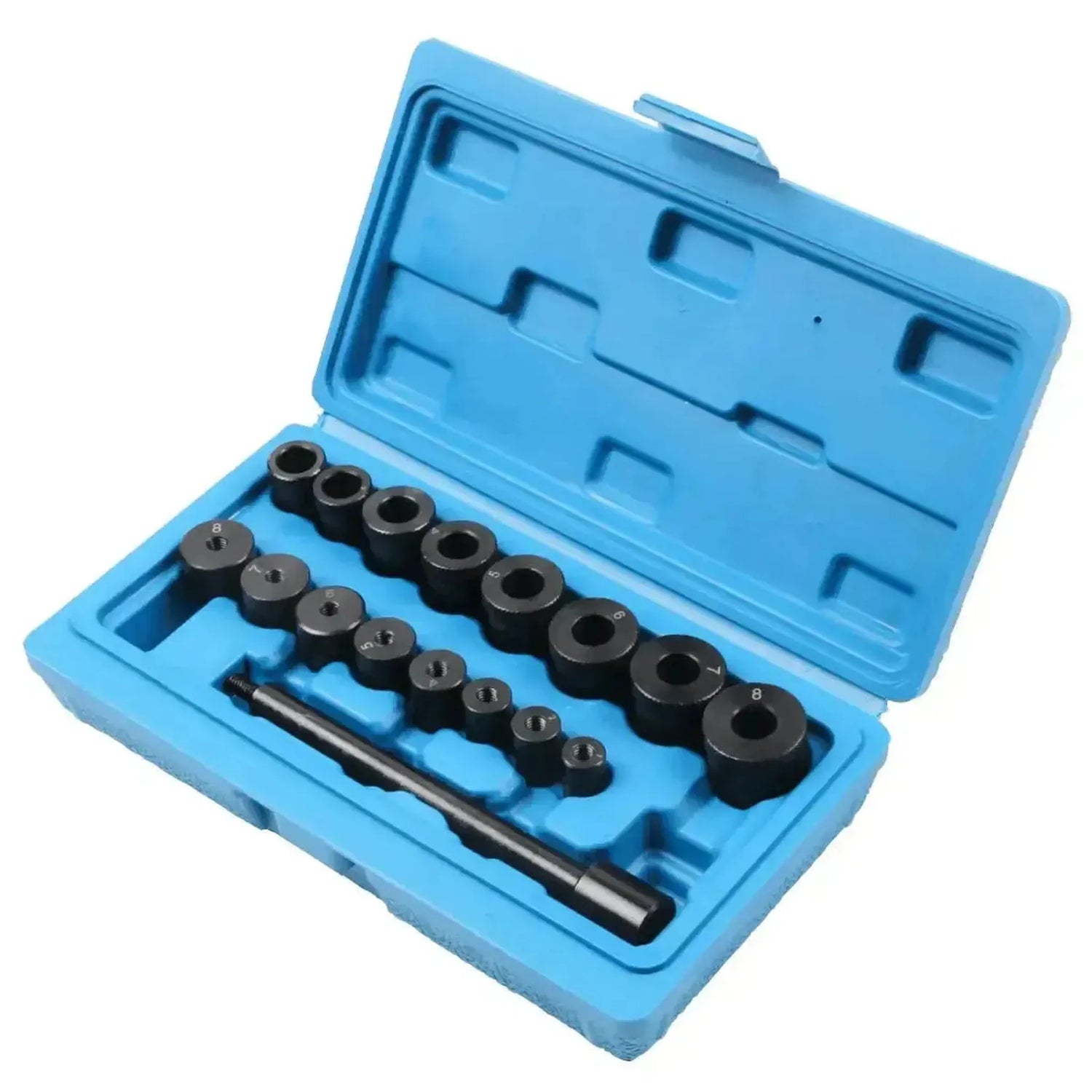

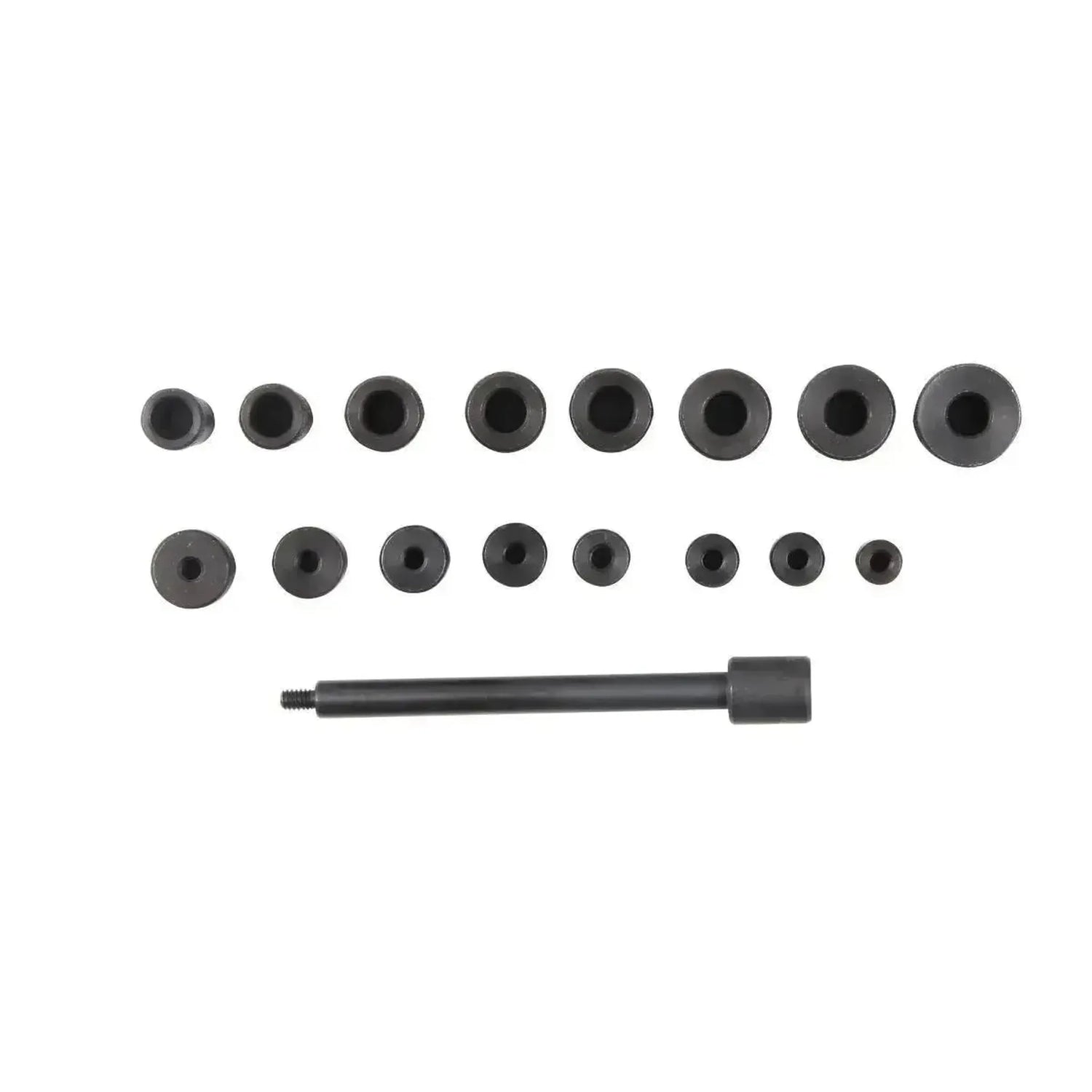

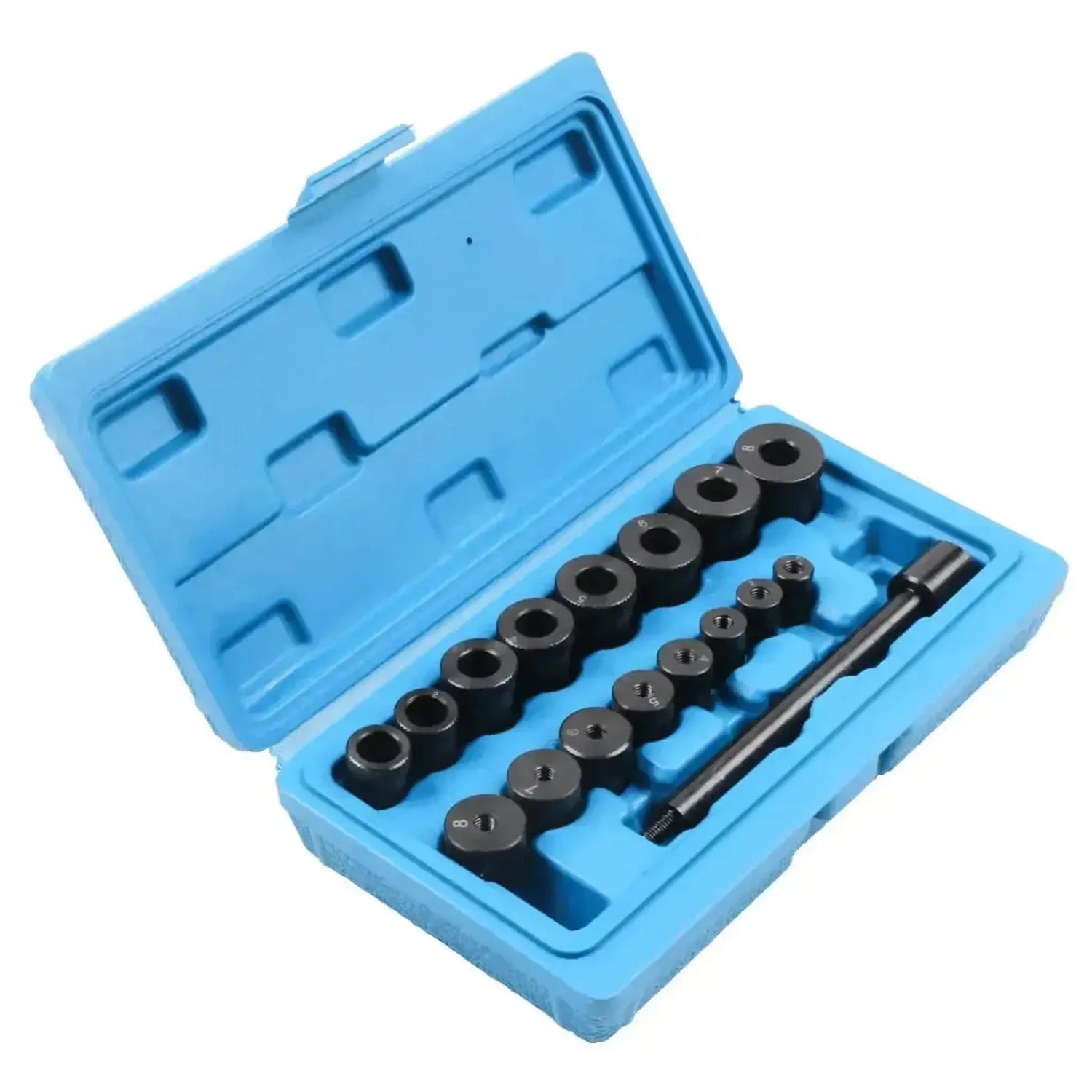

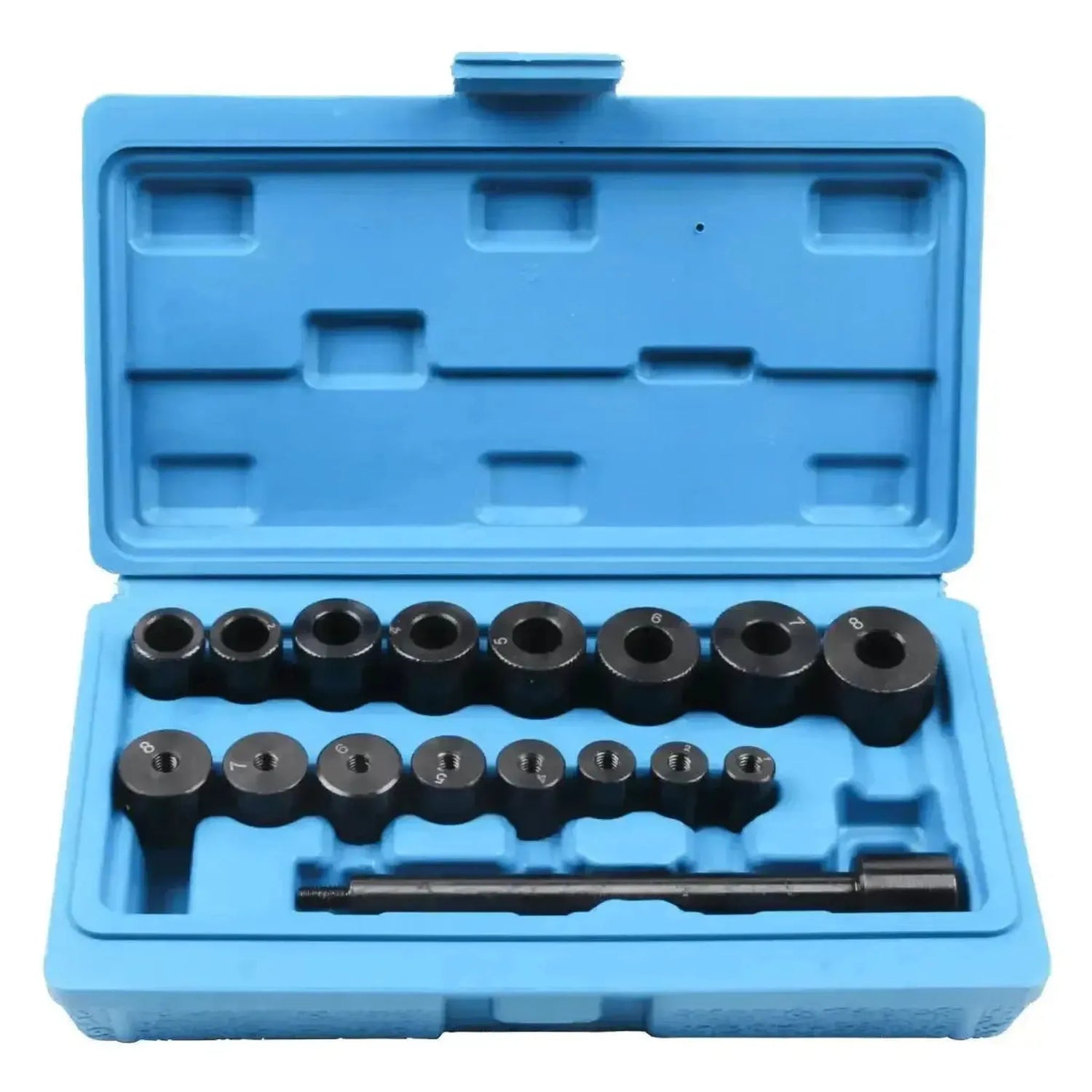

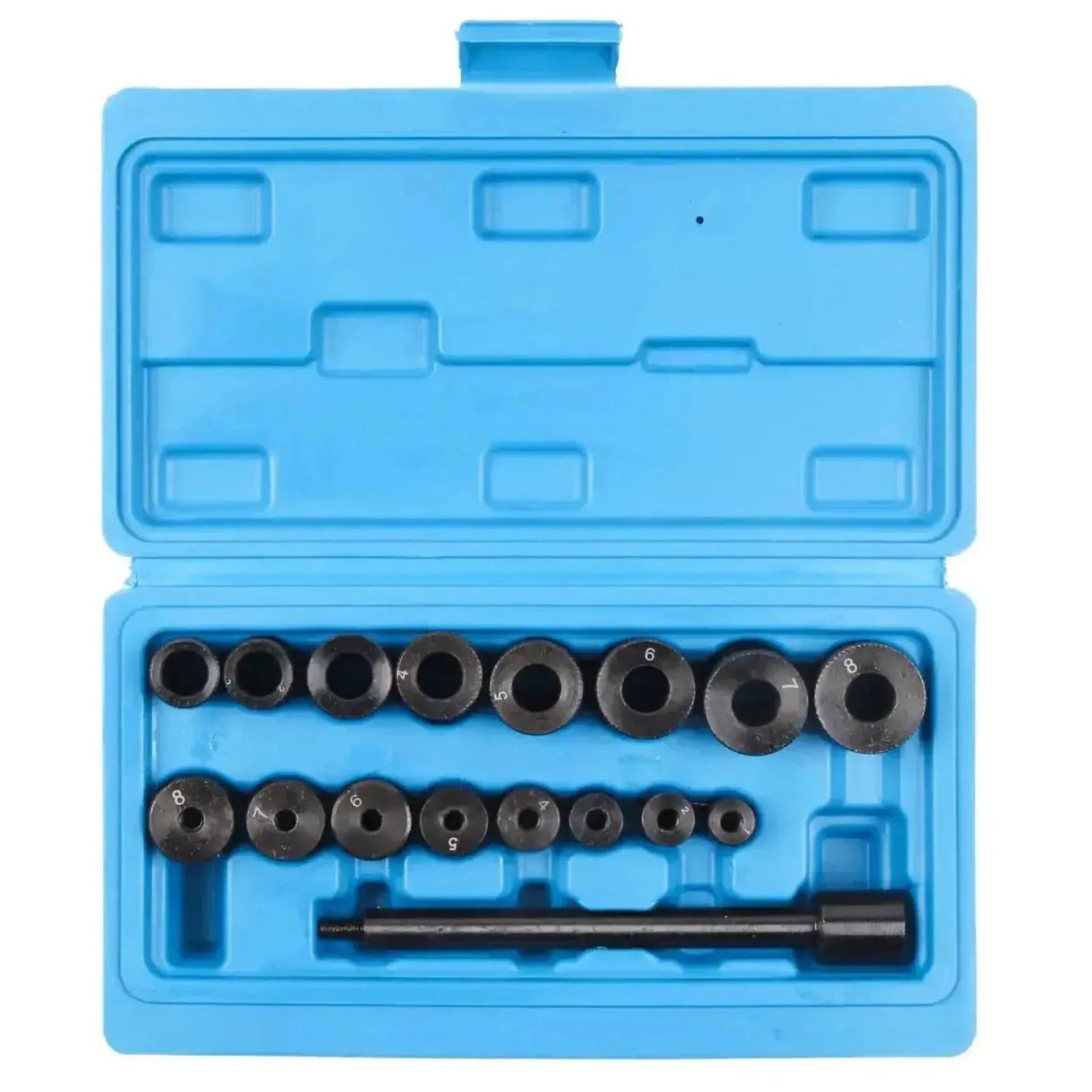

Lieferumfang:

• 1x Zentrierwelle (145 mm)
• 8x Konische Zentrierbuchsen für Kupplungsplatten (14,5 - 25,5 mm)
• 8x Kurbelwellenadapter zur Zentrierung (10,8 - 12,2 - 13,5 - 14,7 - 15,8 - 17,1 - 18,3 - 19,9 mm)
• 1x Kunststoff-Aufbewahrungskoffer

Technische Spezifikationen:
