Cojali | SKU: 2260104

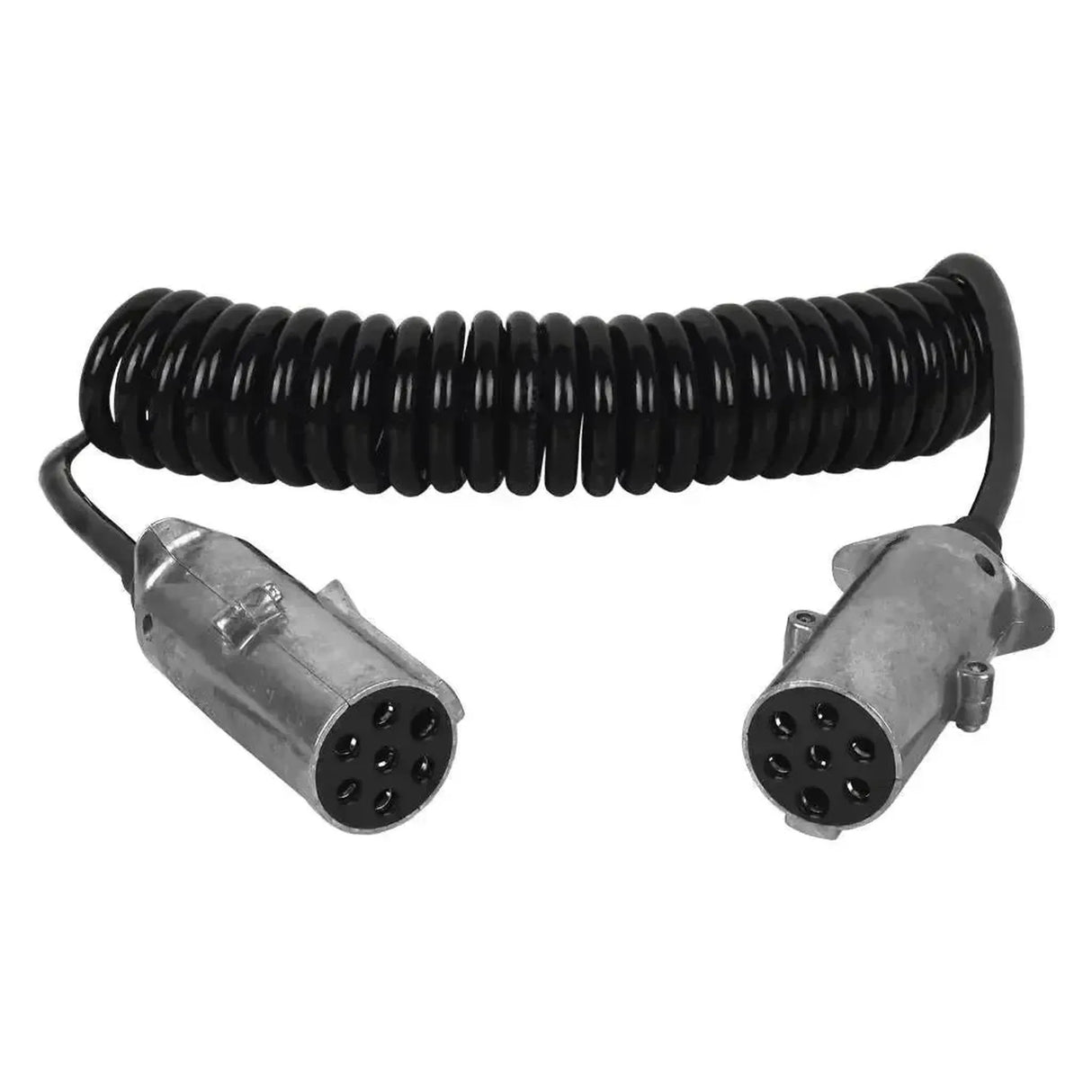

Cojali (2260104) | 7-poliges Typ-N (ISO 1185) Spiralkabel | Anhänger

Name: Cojali (2260104) | 7-poliges Typ-N (ISO 1185) Spiralkabel | Anhänger
Brand: Cojali
SKU: 2260104
Price: 67.95 EUR
Availability: InStock

€67,95 inkl.

€56,16 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

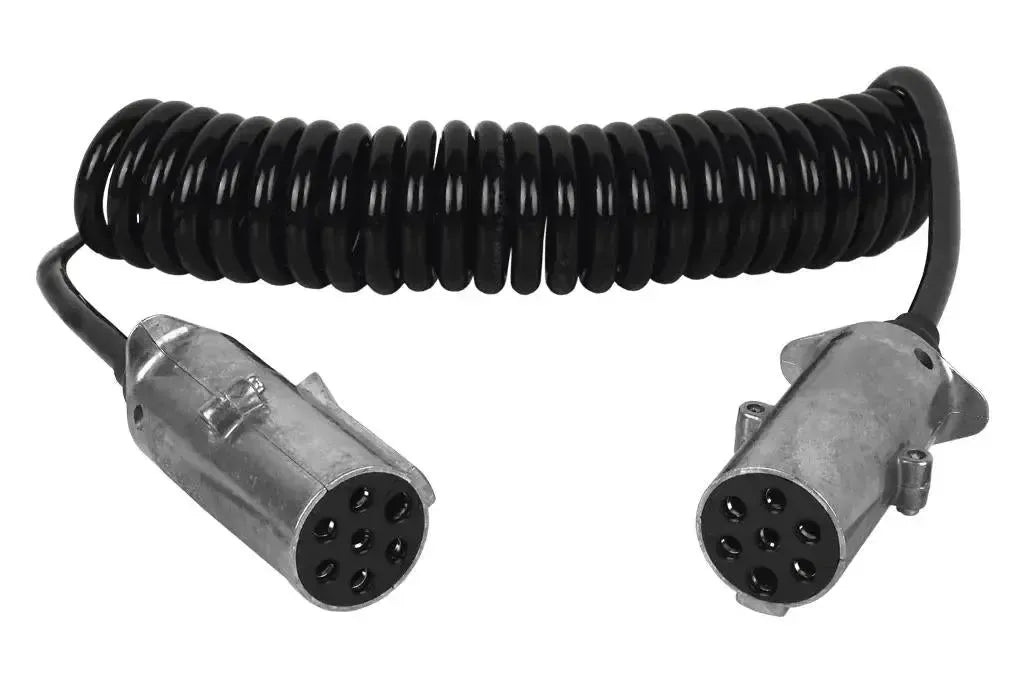

Die Cojali 2260104 ist ein 24V-Spiralkabel mit einem 7-poligen Typ-N-Stecker gemäß ISO 1185 an beiden Enden. Das Kabel verbindet die 24N-Steckdose des Zugfahrzeugs mit der des Anhängers.

Über die 24N laufen gemäß Norm die Grundbeleuchtung des Anhängers: Blinker, Bremslichter und die Schlussleuchten mit Kennzeichenbeleuchtung, außerdem die Ansteuerung der Anhängerbremse an Pin 7. Im Cojali-Katalog ist das Kabel auch als optionales Kabel für die Jaltest PTE aufgeführt.

VORTEILE

✔Verbindet die komplette Grundbeleuchtung des Anhängers über einen 7-poligen Anschluss.

✔Cojali nennt DAF 866483 als vergleichbare Referenz, sodass Sie ein verschlissenes Kabel direkt ersetzen können.

✔An beiden Enden ein Typ-N-Stecker gemäß Norm, daher funktioniert das Kabel mit jeder 24N-Steckdose.

✔Die maximale Länge von 4,1 m bietet Spielraum beim Einlenken der Kombination.

HINWEISE

✕Nebelschlussleuchte, Rückfahrlicht und zusätzliche Stromversorgung laufen über die 24S; dafür ist die 2260105 das passende Kabel.

✕Für die EBS/ABS-Verbindung benötigen Sie ein Kabel mit ISO 7638, wie die 2260113.

✕Nur für 24-V-Anlagen; für 12-V-Anhänger ist das Kabel nicht vorgesehen.

✕Beide Enden sind Typ N; für ein Zugfahrzeug mit 15-poliger Steckdose benötigen Sie ein anderes Kabel.

Anwendungen und Funktionen

Das Kabel verbindet die 24N-Steckdose von Zugfahrzeug und Anhänger oder dient als Testkabel bei der Jaltest PTE.

Was das Kabel verbindet

Pin 3 und 5: Blinker links und rechts.
Pin 2 und 6: Schlussleuchten links und rechts.
Pin 4: Bremslichter.
Pin 7: Ansteuerung Anhängerbremse.
Pin 1: Masse.

Was Sie tun können

Ankuppeln: Zugmaschine und Anhänger elektrisch verbinden.
Testen: Mit dem Jaltest PTE die Signale auslesen.
Austauschen: Ein verschlissenes Spiralkabel ersetzen.

So verwenden Sie das Kabel

Stecker prüfen: Kontrollieren Sie, ob die Kontakte sauber und gerade sind.
Steckdose finden: Suchen Sie die 24N am Zugfahrzeug und am Anhänger.
Anhängerseite anschließen: Stecken Sie einen Stecker in die 24N des Anhängers.
Zugmaschinenseite anschließen: Stecken Sie den anderen Stecker in die Zugmaschine oder das PTE.
Funktionen prüfen: Kontrollieren Sie Blinker, Bremslicht und Schlussleuchten.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 7-polige Typ-N-Anschluss gemäß ISO 1185. Das Kabel passt an Zugfahrzeuge und Anhänger, die beide diesen Anschluss haben.

ISO 1185:

Zugfahrzeuge und Anhänger mit 24N-Steckdose: Gemäß ISO 1185.

💡

Gut zu wissen: Typ N und Typ S sind beide 7-polig, gemäß Norm jedoch unterschiedlich ausgeführt und anders belegt. Prüfen Sie am Anhänger, welche Steckdose Sie verbinden möchten; für die 24S ist die 2260105 das passende Kabel.

Lieferumfang

1x Cojali (2260104) | 7-polige Type-N (ISO 1185) Spiralkabel | Anhänger

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Spiralkabel

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite: 7-polig Typ N (ISO 1185)
Bei welcher Bordspannung das Kabel funktioniert. Lkw und Anhänger nutzen meist 24 V.Spannung: 24 V
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur: -40 bis 80 °C

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge: 410 cm
Wie schwer das Kabel oder der Adapter ist.Gewicht: 0,847 kg
Referenznummer: 2.260.104
