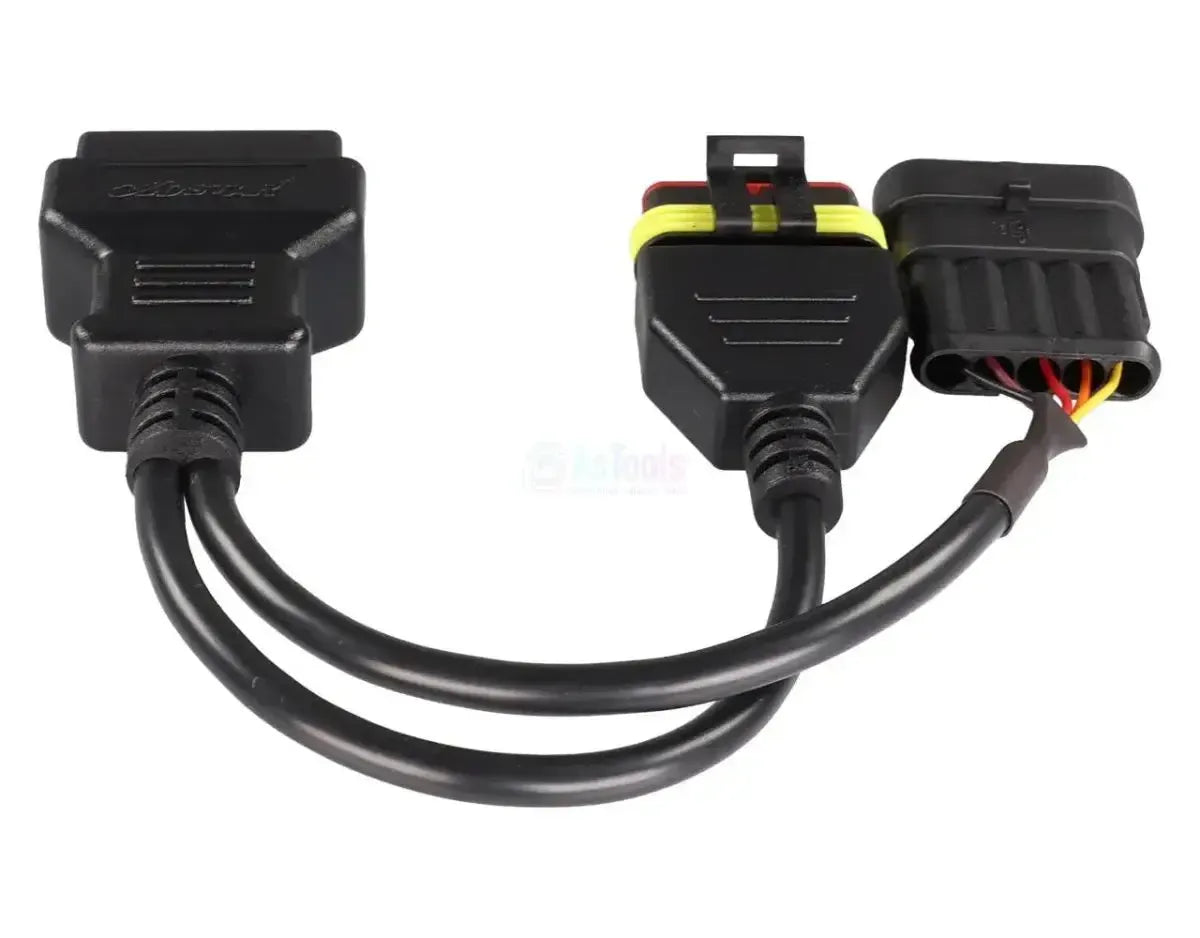

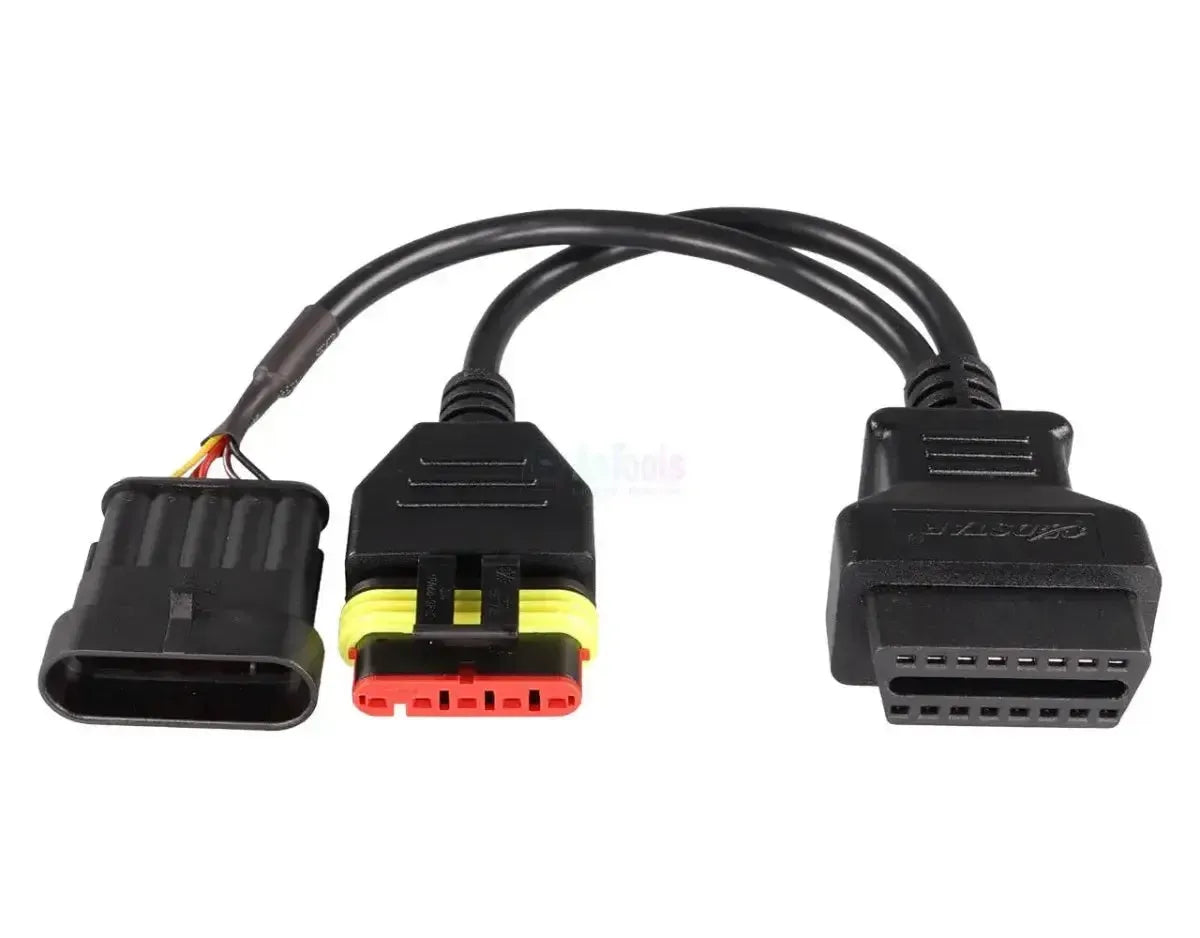

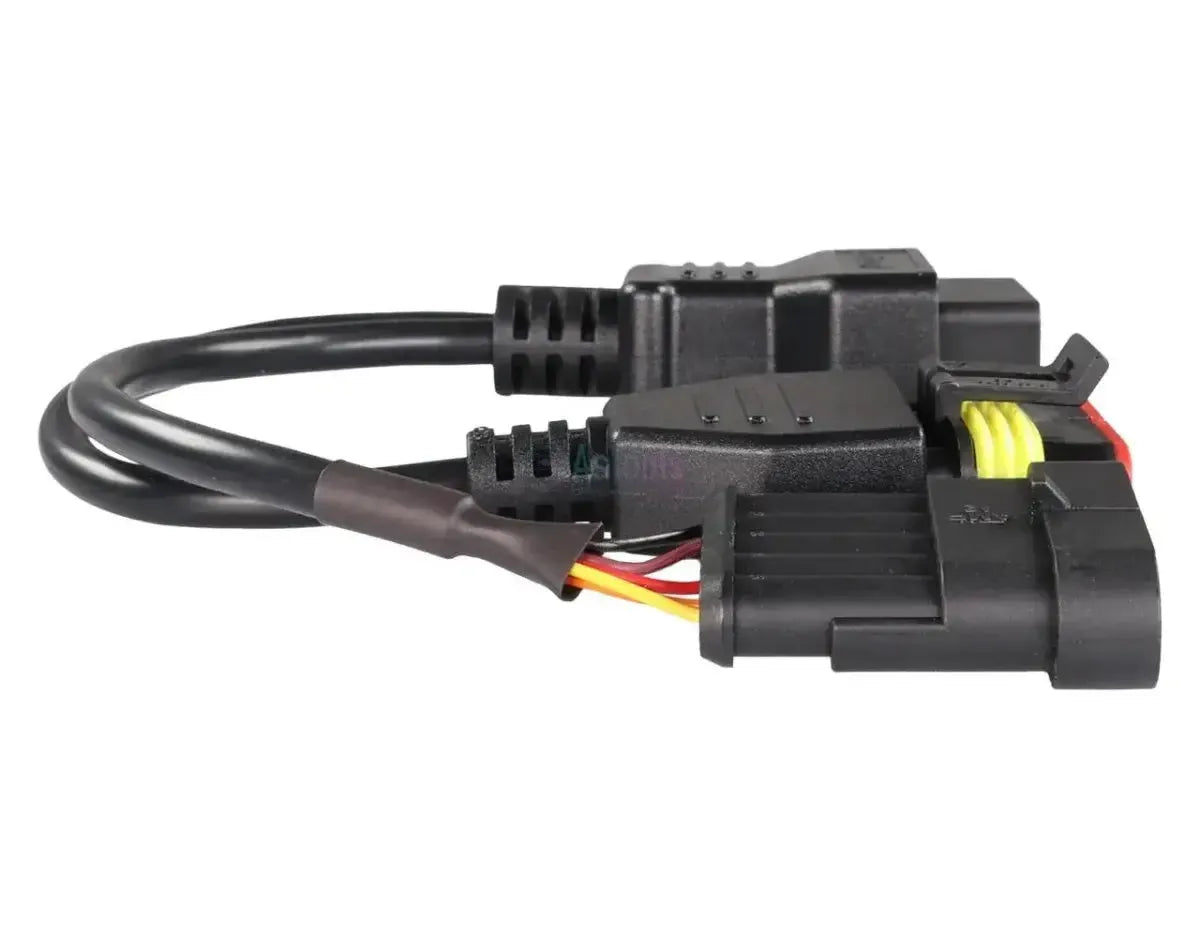

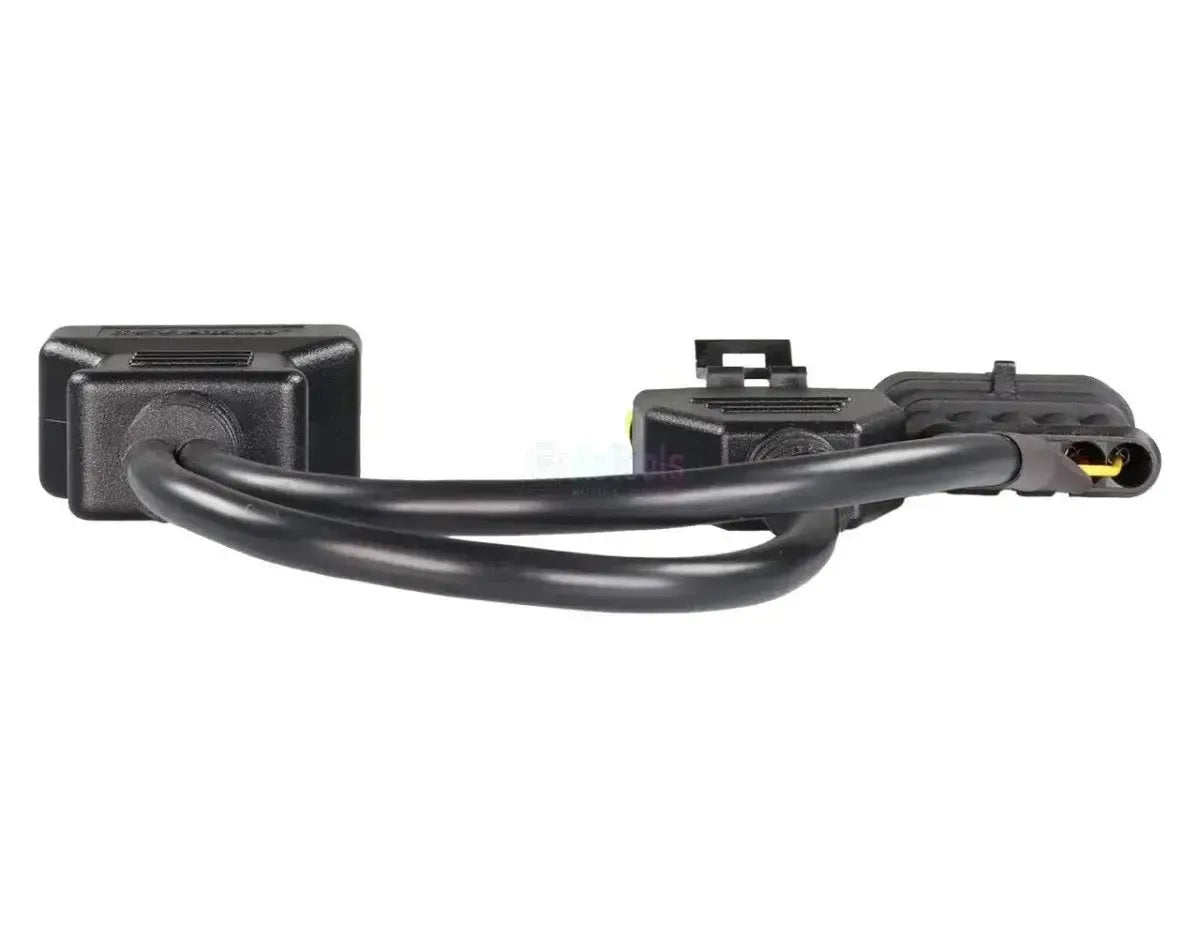

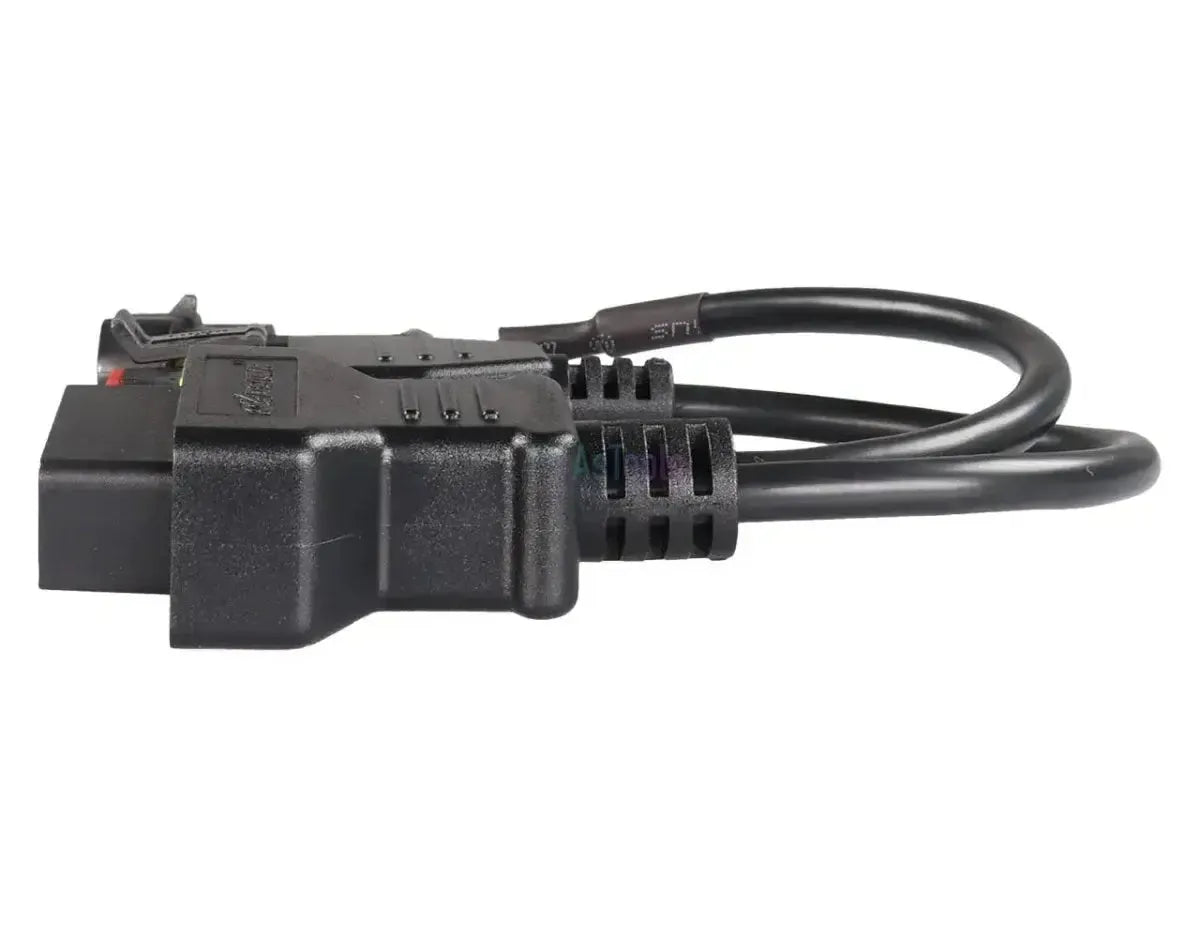

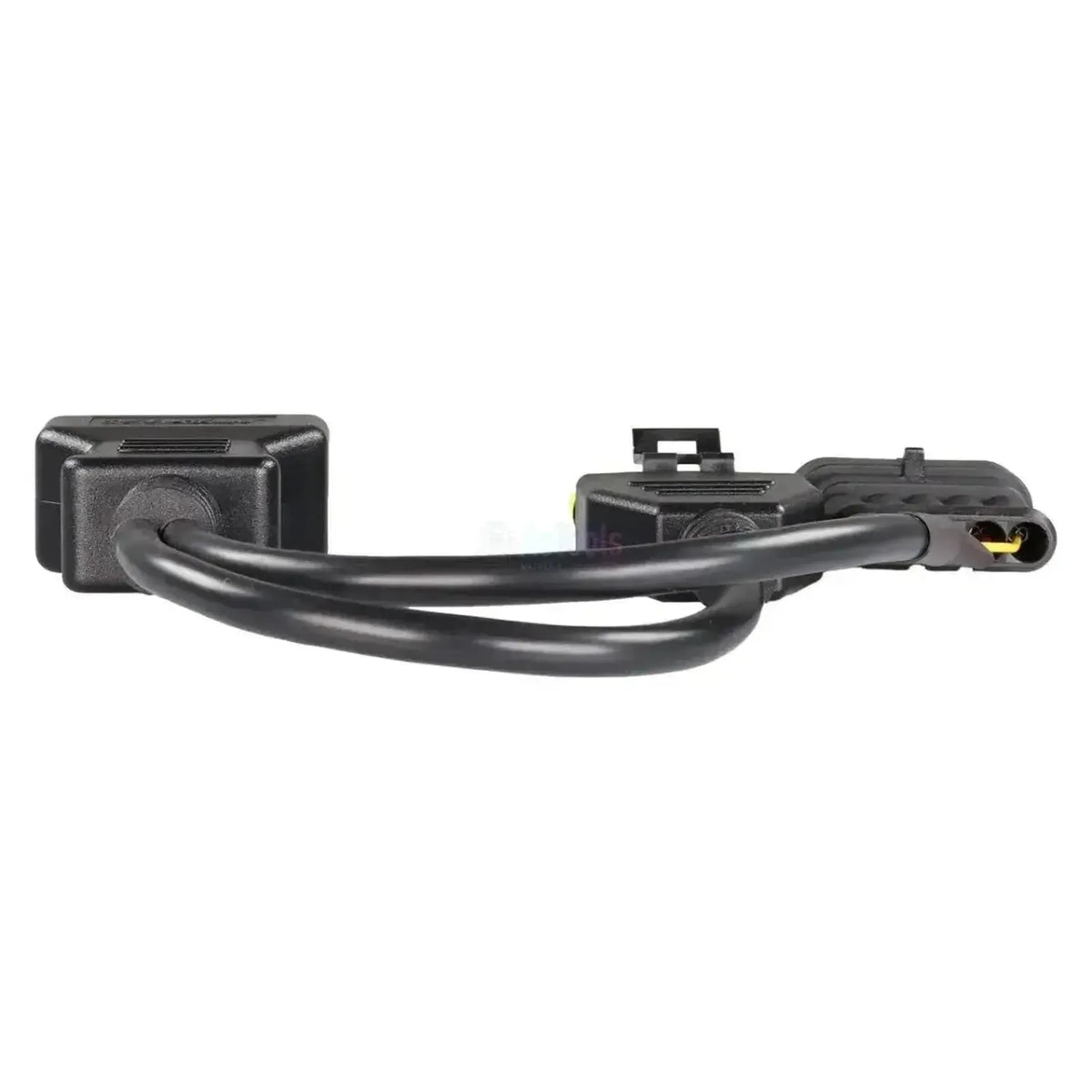

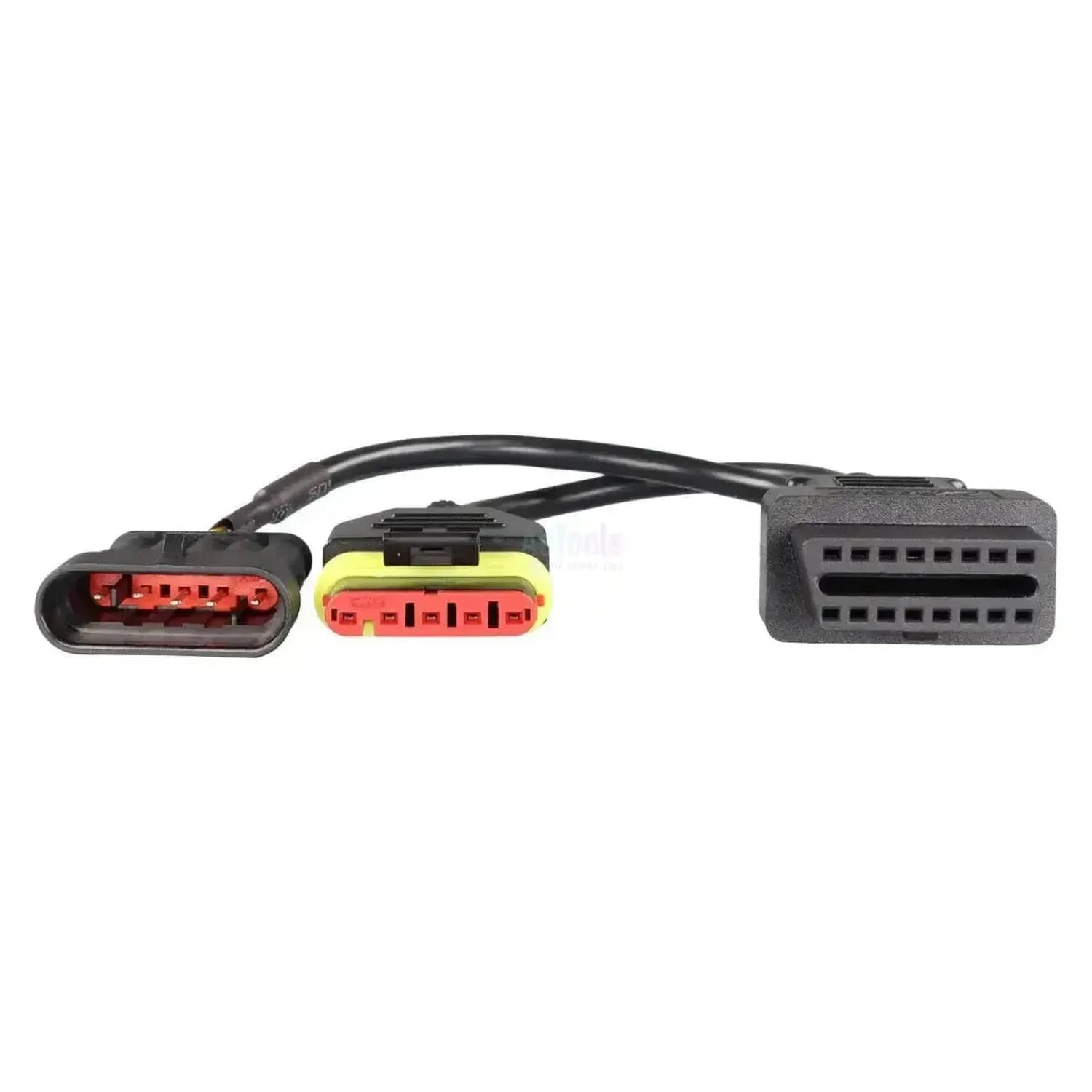

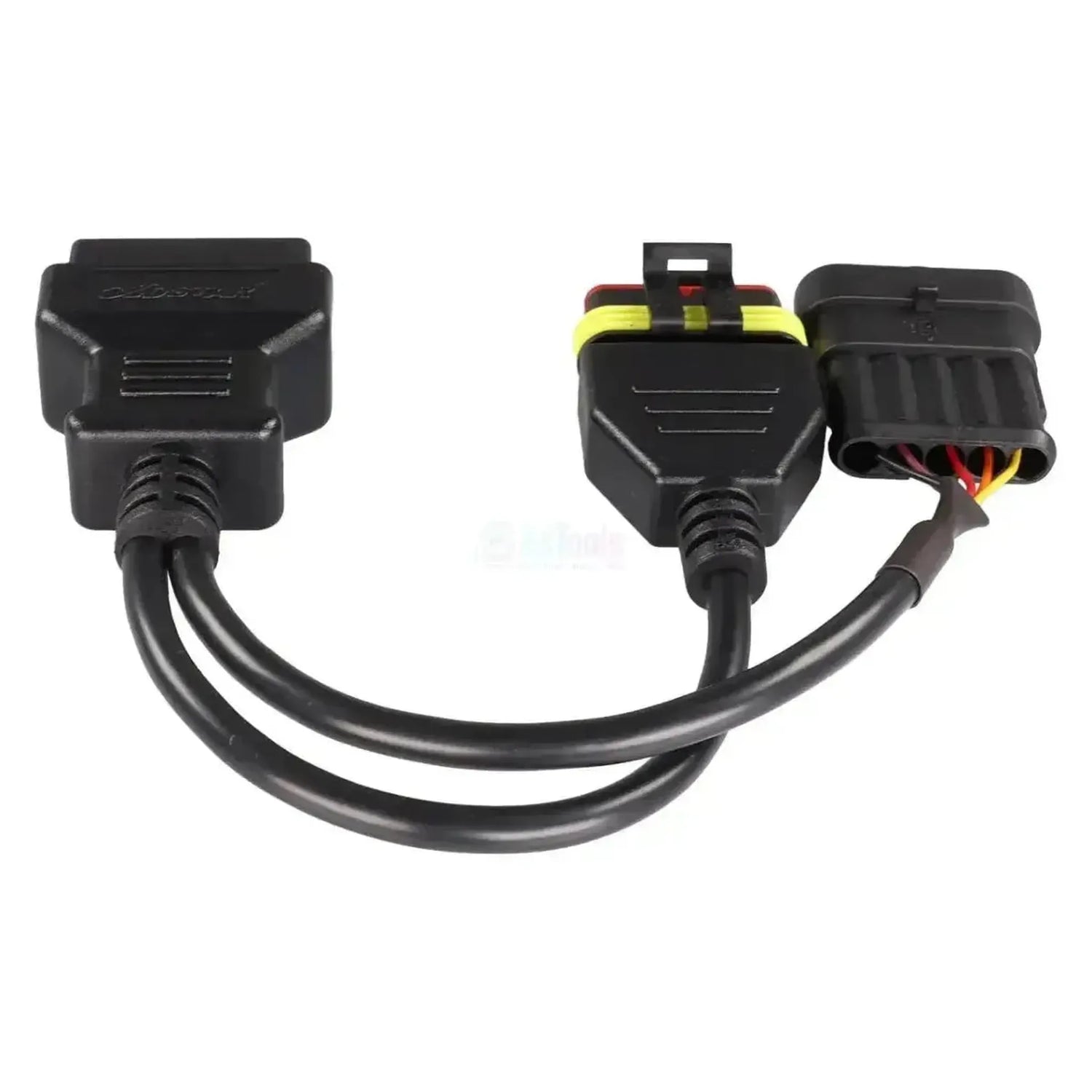

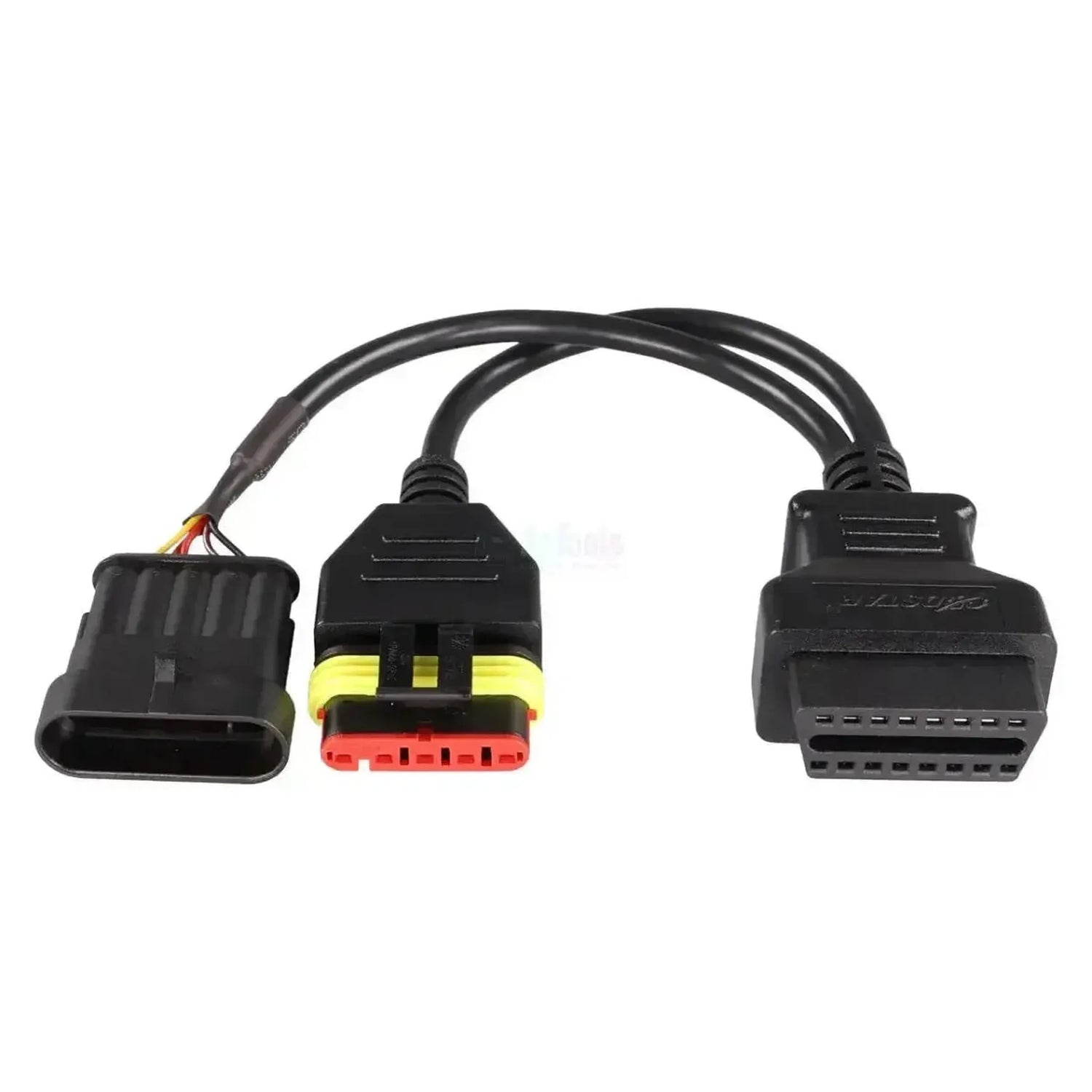

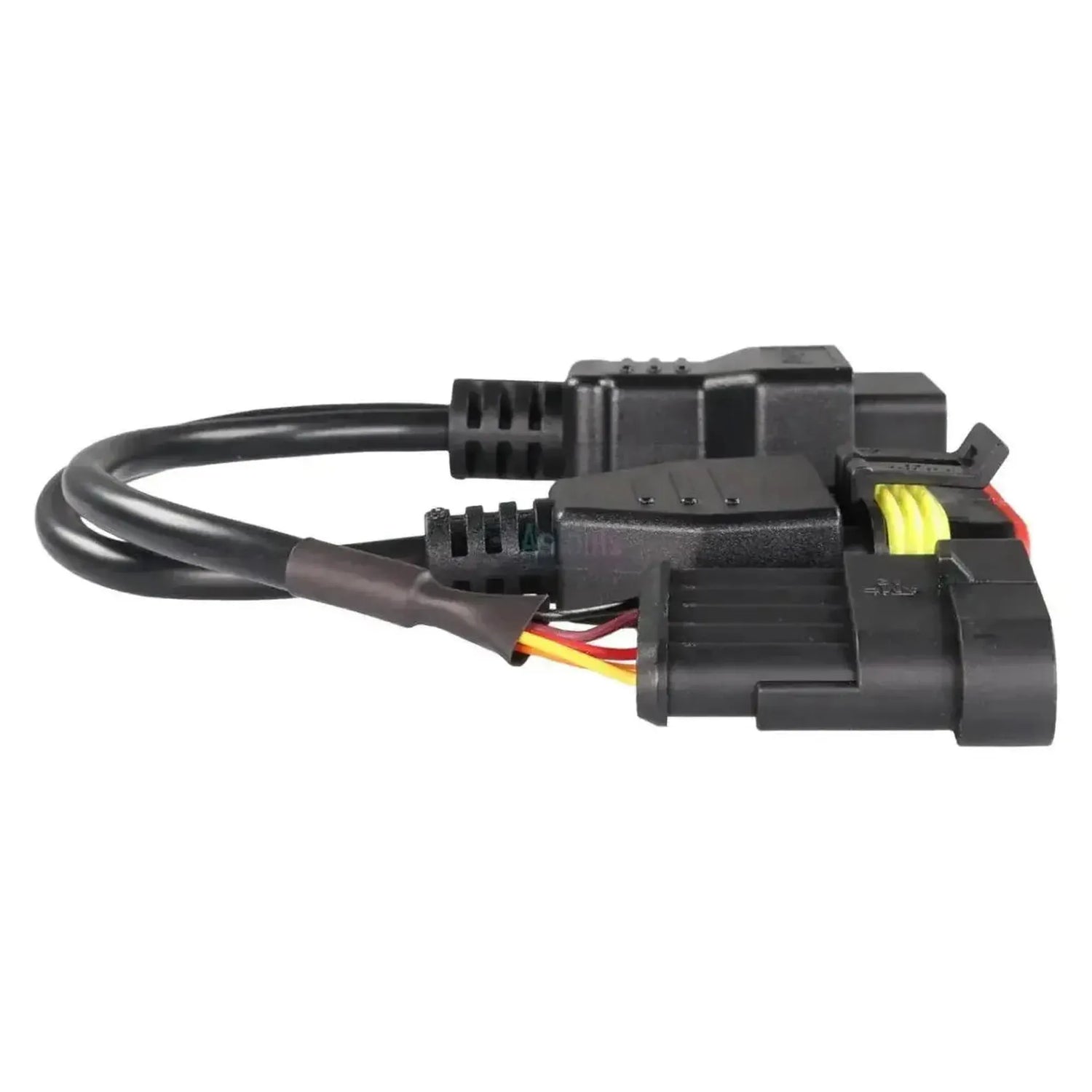

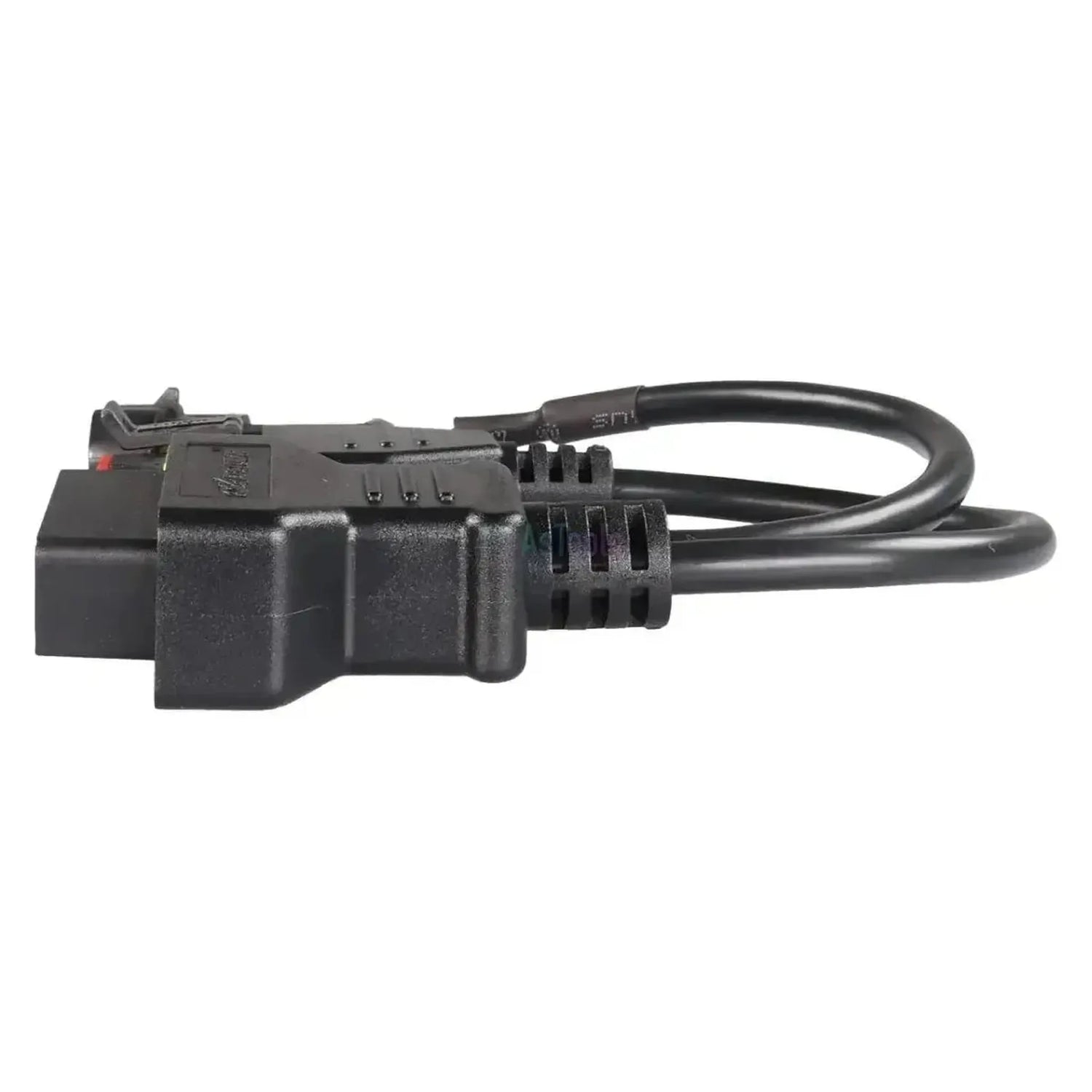

Das OBDSTAR M047 ist das Adapterkabel für die 5+5-poligen Diagnosestecker von Vespa und Moto Guzzi. Auf der Fahrzeugseite befinden sich zwei separate Stecker, ein 5-poliger Vespa-Stecker und ein 5-poliger Moto Guzzi-Stecker, die sich über eine Aufteilung zu einem 16-poligen OBD2 (J1962)-Anschluss zusammenführen.

Beiden Hersteller verwenden ein eigenes Pinout-Schema, das von der J1962-Belegung abweicht, die OBDSTAR-Geräte erwarten. Das Kabel legt diese Pinzuordnung passiv in der Verdrahtung fest und leitet unter anderem die K-Leitung für die serielle Kommunikation durch. Durch die aufgeteilte Bauweise wählen Sie den richtigen Stecker für das Fahrzeug vor Ihnen aus, ohne das Kabel zu wechseln. Das Kabel stellt die Verbindung zu den Steuergeräten hinter diesem Anschluss her, einschließlich des Immobilisersystems, wenn Ihr Gerät dies unterstützt. Das Kabel bietet selbst keine Abdeckung — Ihr eigenes Gerät bestimmt, was möglich ist.

VORTEILE

✔Zwei Hersteller auf einem Kabel — Der Vespa- und Moto Guzzi-Stecker sitzen beide am Kabel, sodass ein zweites Kabel nicht erforderlich ist.

✔Passive Pinzuordnung — Es gibt keine zusätzliche Elektronik im Signalpfad, wodurch die Signalintegrität erhalten bleibt.

✔Direkt am OBD2-Anschluss — Der Anschluss an OBDSTAR-Geräte ist ohne Zwischenadapter oder zusätzliche Verkabelung möglich.

✔Breites Modellspektrum — Von den Vespa LX- und GTS-Rollern bis zu den größeren Moto Guzzi-Modellen aus der Liste unten.

HINWEISE

✕Nur für den 5+5-poligen Steckertyp — Fahrzeuge mit abweichendem Steckertyp fallen außerhalb des Anwendungsbereichs dieses Kabels.

✕Moto Guzzi kennt mehr als eine Ausführung — Ein Teil der Moto Guzzi-Modelle ist mit einer 8+8-poligen Diagnosesteckverbindung ausgeführt; dafür ist ein anderes Kabel erforderlich.

✕Ausschließlich für OBDSTAR-GeräteDas Kabel ist nicht kompatibel mit Diagnosesystemen anderer Hersteller.

✕Erweitert die Fahrzeugabdeckung nicht — Welche Funktionen, auch im Bereich Wegfahrsperre, verfügbar sind, hängt von Ihrem eigenen Gerät ab.

Anwendungen und Funktionalitäten

Über diese Verbindung erreichen Sie die Steuergeräte hinter dem 5-poligen Diagnosestecker des Rollers oder Motorrads.

Steuergeräte, die Sie erreichen

Motorsteuergerät (ECU): Das Gerät, mit dem die Kommunikation über die K-Leitung erfolgt.
Wegfahrsperre: Bei kompatiblen OBDSTAR-Programmiergeräten ist die Wegfahrsperre über diese Steckverbindung erreichbar.

Was Sie tun können

Fehlercodes auslesen und löschen: Gespeicherte Fehlercodes über die K-Leitung auslesen und nach der Diagnose entfernen.
Live-Daten auslesen: Sensorwerte und Fahrtparameter in Echtzeit anzeigen, um den Systemstatus und das Fahrverhalten zu analysieren.
Schlüssel programmieren: Bei kompatiblen OBDSTAR-Programmiergeräten Schlüssel und Transponder mit der Wegfahrsperre koppeln.
Systeminformationen abrufen: Fahrzeug- und Systemdaten auslesen, wie ECU-Version und Fahrzeugidentifizierungsdaten.
Hinweis: Welche dieser Funktionen Sie nutzen können, hängt vom Modell und von der Abdeckung Ihres Geräts ab.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 5-polige Diagnosestecker, nicht das Modell. Die nachfolgenden Fahrzeuge sind mit diesem Steckertyp ausgeführt. Nur Fahrzeuge mit dieser Steckverbindung werden unterstützt.

Moto Guzzi:

Breva 750: (2003–2009)
Breva 850: (2006–2012)
Breva 1100: (2005–2012)
Griso 850: (2006–2012)
Griso 1100: (2005–2008)
Norge 1200: (2006–2010)
Stelvio 1200: (2008–2015)

Vespa:

GTS 125: (2006–heute)
GTS 250: (2005–2012)
GTS 300: (2008–heute)
GTV 250: (2006–2012)
GTV 300: (2010–heute)
LX 125: (2005–heute)
LX 150: (2005–heute)
S 125: (2007–heute)
S 150: (2007–heute)

💡

Wissenswert: Bei Vespa-Rollern befindet sich die 5-polige Diagnoseschnittstelle üblicherweise unter dem Sitz oder in der Frontverkleidung; bei Moto Guzzi-Motorrädern ist die Schnittstelle häufig in der Nähe des Rahmens oder unter der Verkleidung zu finden. Überprüfen Sie vor der Bestellung, welchen Stecker Ihr Fahrzeug hat, da es bei Moto Guzzi mehrere Steckertypen gibt.

Lieferumfang

1x OBDSTAR (M047) | Vespa/Moto Guzzi 5+5-pins OBD – 16-pins OBD2 Adapterkabel | Motorrad

Technische Daten

Spezifikation	Beschreibung
Hersteller	OBDSTAR
Artikelnummer	M047
Typ	Adapterkabel
Anwendung	Vespa- und Moto Guzzi 5-polige Diagnosestecker
Fahrzeugseite	Vespa/Moto Guzzi 5+5-polige OBD (zwei Stecker)
Geräteseite	16-poliger OBD2-Anschluss (J1962)
Kommunikation	K-Leitung
Steuergeräte	Motorsteuergerät (ECU) und Immobilisersystem
Segment	Motorrad
Unterstützte Hersteller	Moto Guzzi und Vespa
Modellbereich	2003–heute, sofern mit 5-poligem Diagnosestecker ausgestattet
Erforderlich zur Nutzung	OBDSTAR Auslesegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich	Nein; das Kabel funktioniert ohne Adapter oder Stromversorgung
Gewicht	0,1 kg
