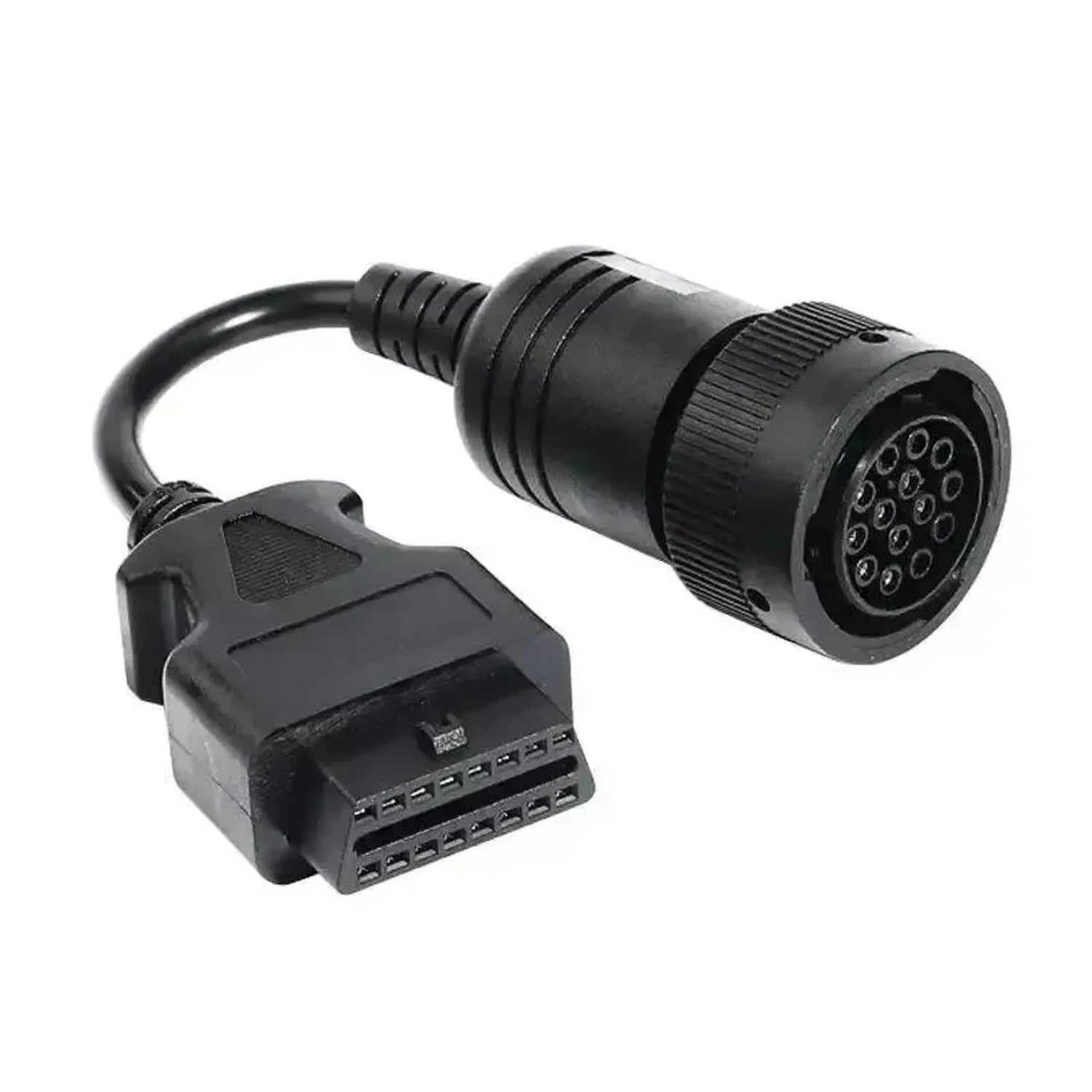

Dieses Adapterkabel verbindet den 14-poligen Diagnoseanschluss von Caterpillar-Maschinen mit einem Auslesegerät mit 16-poligem OBD2-Stecker. Der Anschluss befindet sich meist in der Kabine, manchmal hinter einer Verkleidung.
Über diesen Anschluss erreichen Sie die Motorsteuerung und weitere Steuergeräte an der J1939-Datenleitung. Sie lesen Fehlercodes, Live-Daten und Steuergerätedaten aus. Das Kabel passt den Anschluss nur physisch an. Das Auslesegerät muss selbst die Caterpillar-Diagnose unterstützen und für die Bordspannung der Maschine geeignet sein.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Das Kabel ist für Techniker für Schwermaschinen bestimmt, die Caterpillar-Maschinen mit 14-poligem Anschluss auslesen.
Zugängliche Systeme
- Motorsteuerung: Das Caterpillar-Motormanagement.
- J1939-Datenleitung: Steuergeräte am CAN-Bus.
Was Sie tun können
- Fehlercodes: Auslesen und Löschen je System.
- Live-Daten: Aktuelle Messwerte einsehen.
- ECU-Daten: Identifikation des Steuergeräts.
So verwenden Sie es
- Anschluss finden: Suchen Sie den 14-poligen Anschluss in der Kabine, manchmal hinter einer Verkleidung.
- Anschließen: Stecken Sie den 14-poligen Stecker gerade in den Anschluss.
- Auslesegerät verbinden: Schließen Sie den 16-poligen Stecker an das Kabel an.
- Zündung einschalten: Schalten Sie die Zündung ein, ohne den Motor zu starten.
- Auslesen: Wählen Sie Caterpillar und den Maschinentyp.
Kompatible Fahrzeuge und Anwendungen
Maßgeblich ist der 14-polige Diagnoseanschluss von Caterpillar. Welche Maschinen diesen besitzen, unterscheidet sich je nach Typ und Baujahr.
Caterpillar:
- Lader: Mit 14-poligem Diagnoseanschluss.
- Baumaschinen: Mit 14-poligem Diagnoseanschluss.
- Bergbaufahrzeuge: Mit 14-poligem Diagnoseanschluss.
Lieferumfang
- 1x CAT 14-polig OBD – 16-polig OBD2 Adapterkabel | Nutz- und Arbeitsfahrzeuge
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- AsTools
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
Anschlüsse
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2 (J1962)
Maße und Gewicht
- Steuergeräte
- ECU
Weitere Spezifikationen
- Anwendung
- Caterpillar-Maschinen mit 14-poligem Diagnoseanschluss
- Anschluss Fahrzeugseite
- 14-polig (Caterpillar)
- Funktionsweise
- Passiv, keine Protokollumwandlung
- Segment
- Nutz- und Arbeitsfahrzeuge
