OBDSTAR  |  Artikelnummer: TCM-012 / 7.55.2

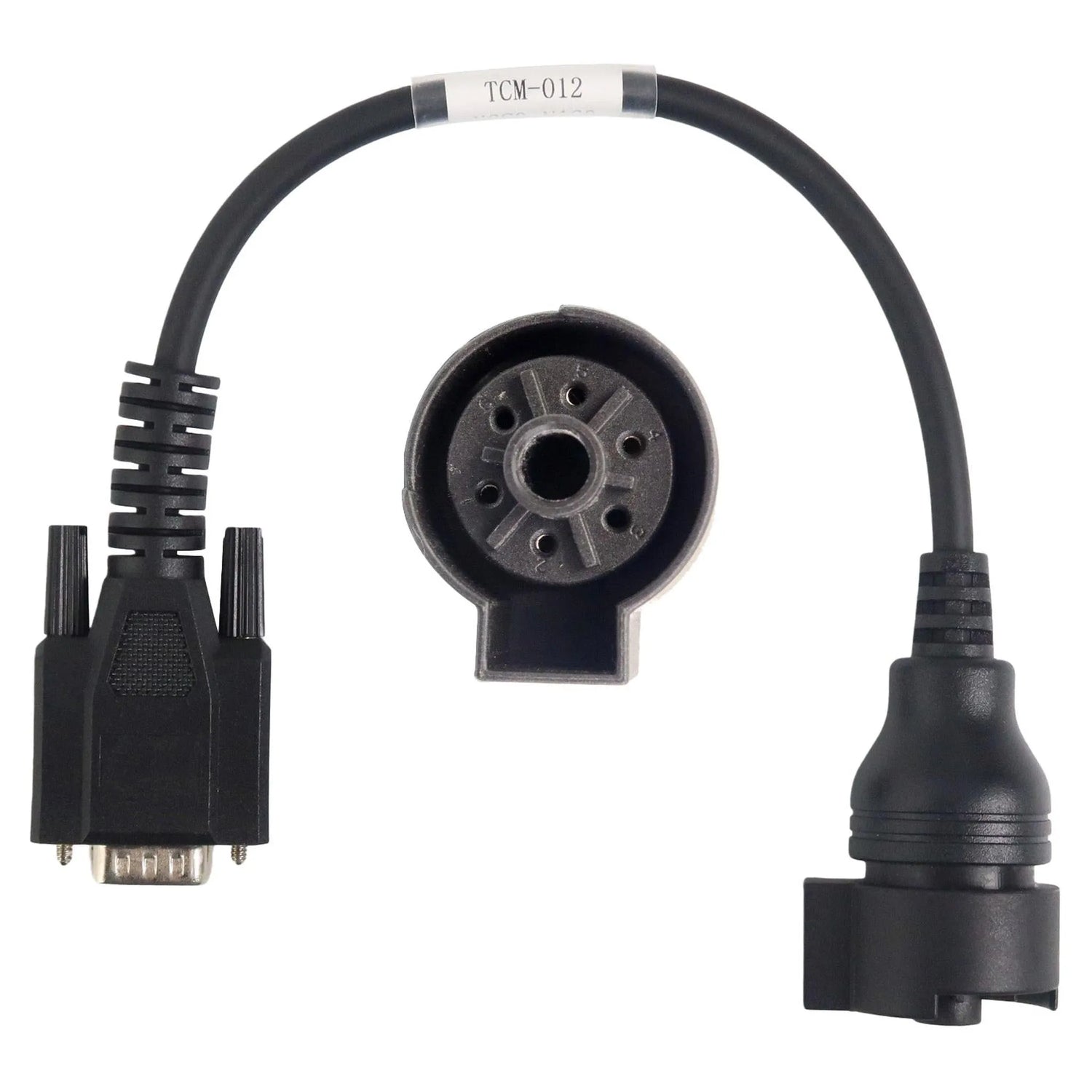

OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-poliges TCM – 15-poliges DB15 Adapterkabel | Personenauto

€30,95 inkl.
€25,58 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das OBDSTAR TCM-012 ist ein Adapterkabel, das für die direkte Verbindung eines Diagnoseprogrammiergeräts mit den Siemens VGS2-NAG2 und VGS3-NAG2 Getriebesteuergeräten (TCM) entwickelt wurde. Diese TCM-Varianten werden in der Mercedes-Benz 722.9 7G-Tronic Automatik verwendet und sind an ihrem 6-poligen TCM-Stecker erkennbar. Das Kabel endet an der Geräteschnittstelle mit einem 15-poligen DB15-Anschluss und ist ausschließlich mit OBDSTAR Diagnosegeräten oder Programmierern kompatibel.

Das Adapterkabel ermöglicht eine direkte Bench-Verbindung zwischen dem OBDSTAR Programmierer und dem ausgebauten oder eingebauten TCM, ohne dass der Fahrzeug-OBD-Anschluss verwendet werden muss. Über die 6-polige TCM-Seite wird das Steuergerät mit Strom versorgt und die Diagnose- und Programmierprotokolle übertragen, die zum Auslesen oder Überschreiben der Getriebedaten erforderlich sind. Der DB15-Stecker auf der anderen Seite wird direkt an den entsprechenden Anschluss des OBDSTAR-Geräts angeschlossen, wodurch die Signalübertragung ohne zusätzliche Adapter erfolgt. Diese Methode wird insbesondere bei TCM-Austausch, Datenwiederherstellung oder Adaptions-Reset der 7G-Tronic Getriebesteuerung eingesetzt.

VORTEILE

✔ Ermöglicht eine direkte Bench-Verbindung mit dem TCM, sodass das Programmieren außerhalb des Fahrzeugs ohne Zugriff auf die OBD-Schnittstelle erfolgen kann.
✔ Speziell abgestimmt auf die Siemens VGS2-NAG2 und VGS3-NAG2 Stecker, wodurch die Verbindung mechanisch und elektrisch präzise auf die jeweiligen TCM-Varianten passt.
✔ Deckt einen großen Fahrzeugbereich ab dank der weit verbreiteten Verwendung der Mercedes-Benz 722.9 7G-Tronic Getriebe in mehreren Modellreihen und Baujahren.

ACHTUNG

✕ Nur geeignet für TCMs mit einem 6-poligen Siemens VGS2-NAG2 oder VGS3-NAG2 Stecker; andere Getriebesteuergeräte oder Steckertypen werden nicht unterstützt.
✕ Das Adapterkabel ist ausschließlich kompatibel mit OBDSTAR Diagnosegeräten oder Programmierern und funktioniert nicht mit Diagnosehardware anderer Hersteller.
✕ Für den korrekten Betrieb ist bei Bench-Anwendung eine externe Stromquelle erforderlich, da das TCM außerhalb des Fahrzeugs keine eigene Stromversorgung erhält.

Anwendungen und Funktionen

Das TCM-012 unterstützt folgende Diagnosefunktionen an den Siemens VGS2-NAG2 und VGS3-NAG2 Getriebesteuergeräten über einen OBDSTAR Programmierer:

  • TCM-Programmierung: Überschreiben oder Neuprogrammieren des Getriebesteuergeräts, angewendet bei TCM-Austausch oder Zurücksetzen auf Werkseinstellungen.
  • Adaptions-Reset: Löschen gespeicherter Getriebeanpassungen im TCM, woraufhin die 7G-Tronic eine neue Lernsequenz für das Schaltverhalten durchführt.
  • Daten-Auslesung: Auslesen der aktuellen TCM-Konfiguration, Softwareversion und gespeicherter Parameterdaten zur Diagnose oder Archivierung vor dem Austausch.
  • Bench-Modus Betrieb: Herstellung einer direkten Verbindung mit dem ausgebauten TCM außerhalb des Fahrzeugs, ohne Verwendung des Fahrzeug-OBD-Anschlusses.

Kompatible Fahrzeuge und Anwendungen

Die folgenden Fahrzeuge sind mit dem Siemens VGS2-NAG2 oder VGS3-NAG2 Getriebesteuergerät in Kombination mit der Mercedes-Benz 722.9 7G-Tronic Automatik ausgestattet. Die angegebenen Baujahre sind eine grobe Orientierung basierend auf der Produktionszeit der jeweiligen Modellreihen.

Infiniti:

  • Q50 / Q60 / Q70 / QX30 / QX70 / QX80 (Modelle mit Mercedes-Benz 2.0T oder 2.2D Antrieb, ca. 2014–2018)

Mercedes-Benz:

  • A-Klasse / B-Klasse (spezifische Allradvarianten, ca. 2013–2018)
  • C-Klasse W203 / W204 / W205 – C230, C250, C280, C300, C350, C400, C63 AMG (ca. 2004–2018)
  • CL-Klasse C215 / C216 – CL500, CL63 AMG (ca. 2004–2014)
  • CLA-Klasse / CLS-Klasse C219 / C218 – CLS350, CLS500, CLS550, CLS63 AMG (ca. 2004–2018)
  • CLK-Klasse C209 – CLK350, CLK500 (ca. 2004–2010)
  • E-Klasse W211 / W212 / W213 – E250, E320, E350, E400, E500, E550, E63 AMG (ca. 2004–2018)
  • G-Klasse W463 – G500, G550, G63 AMG (ca. 2004–2018)
  • GL-Klasse / GLS-Klasse X164 / X166 – GL320, GL350, GL450, GL550, GL63 AMG (ca. 2006–2018)
  • GLC-Klasse / GLK-Klasse X204 – GLK250, GLK350 (ca. 2008–2015)
  • GLE-Klasse / ML-Klasse W164 / W166 – ML320, ML350, ML500, ML63 AMG, GLE350 (ca. 2005–2018)
  • Maybach S-Klasse – S600, S650 (ca. 2015–2018)
  • R-Klasse W251 – R320, R350, R500, R63 AMG (ca. 2005–2013)
  • S-Klasse W221 / W222 – S300, S320, S350, S400, S500, S550, S600, S63 AMG, S65 AMG (ca. 2005–2018)
  • SL-Klasse R230 / R231 – SL400, SL500, SL550, SL63 AMG (ca. 2004–2018)
  • SLC-Klasse / SLK-Klasse R171 / R172 – SLK250, SLK280, SLK300, SLK350, SLK55 AMG (ca. 2004–2016)
  • Sprinter W906 (3.0 V6 CDI und Benzinversionen mit 7G-Tronic, ca. 2012–2018)
  • V-Klasse / Viano / Vito W447 (Modelle mit 7G-Tronic Getriebe, ca. 2014–2018)

SsangYong:

  • Chairman H / Chairman W / Korando Turismo / Rexton (Modelle mit 7-Gang Mercedes-Benz Automatik, ca. 2008–2016)
💡
Gut zu wissen: Das Siemens VGS2-NAG2 und VGS3-NAG2 TCM ist bei den meisten Mercedes-Benz Modellen am oder in der Nähe des Getriebegehäuses montiert und über die Unterseite des Fahrzeugs nach Entfernen der Ölwanne oder Schutzplatte zugänglich.

Lieferumfang

  • 1x OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-poliges TCM – 15-poliges DB15 Adapterkabel | PKW
