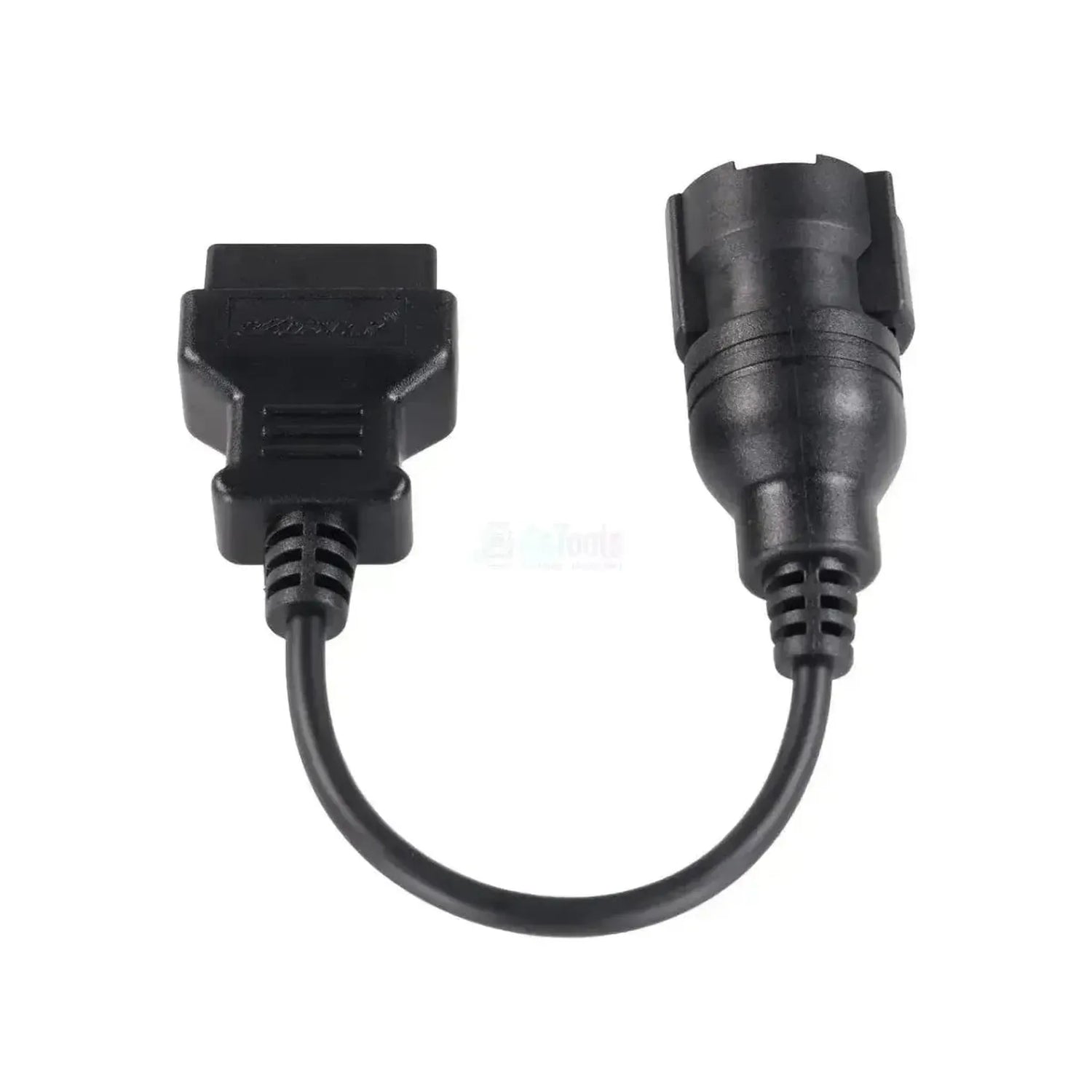

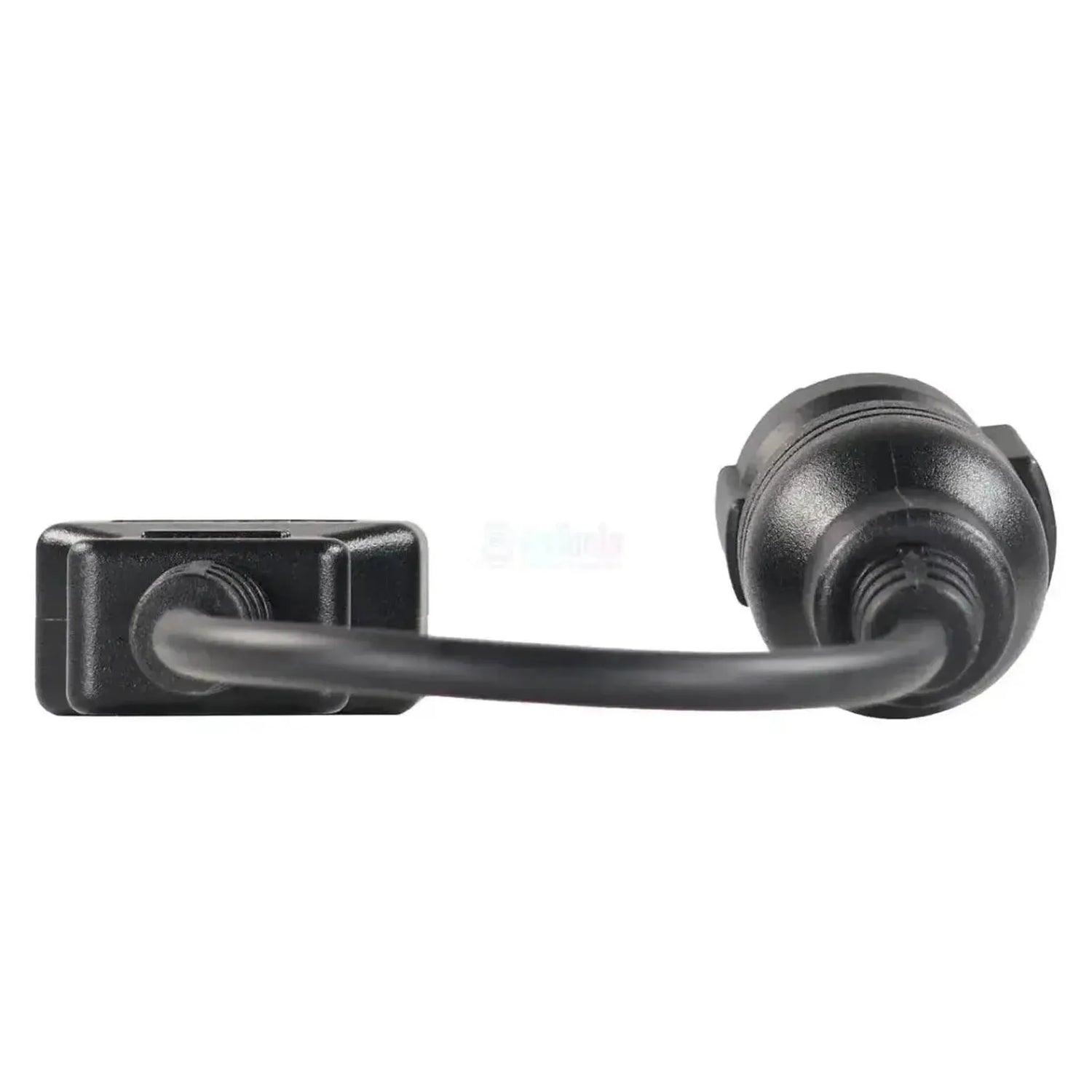

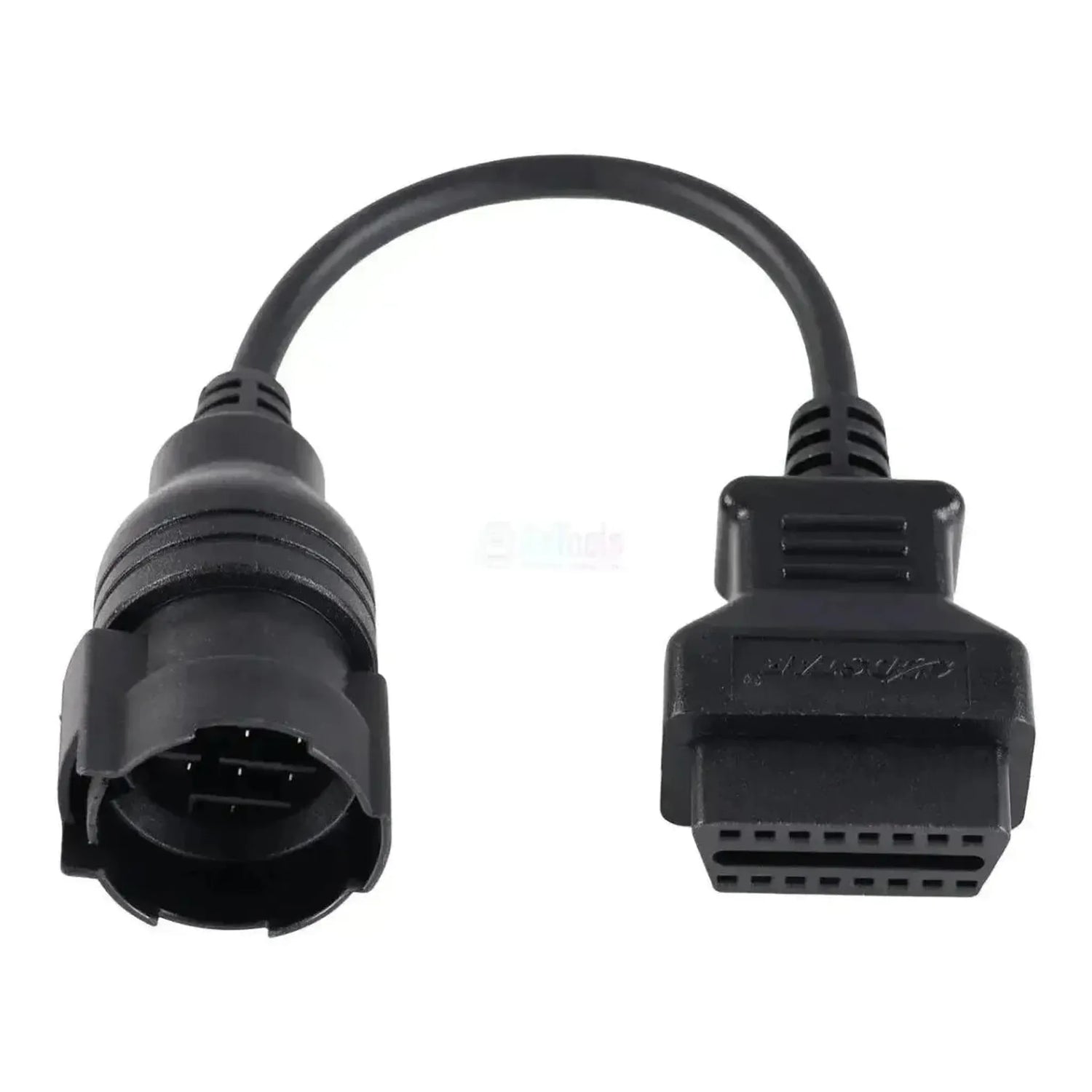

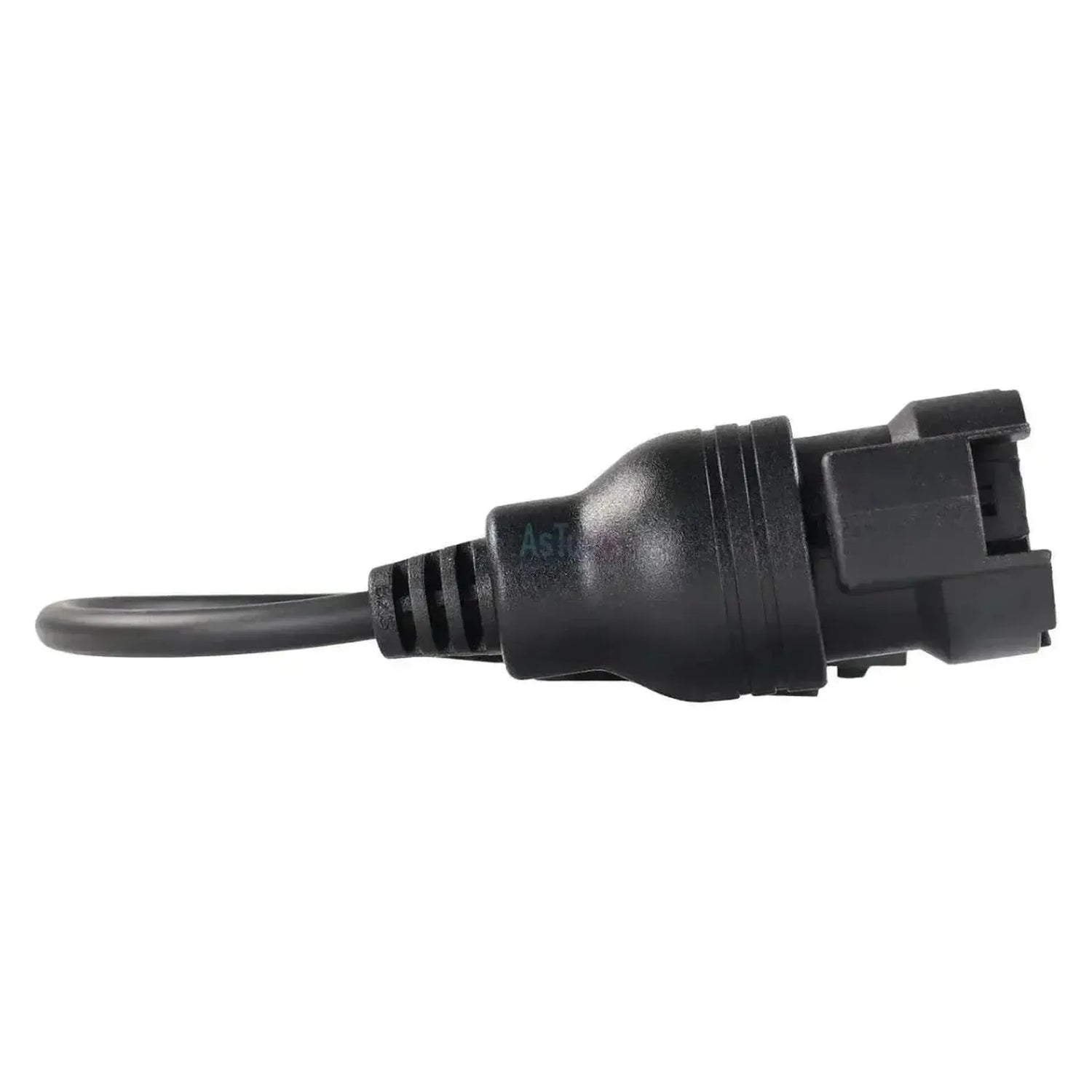

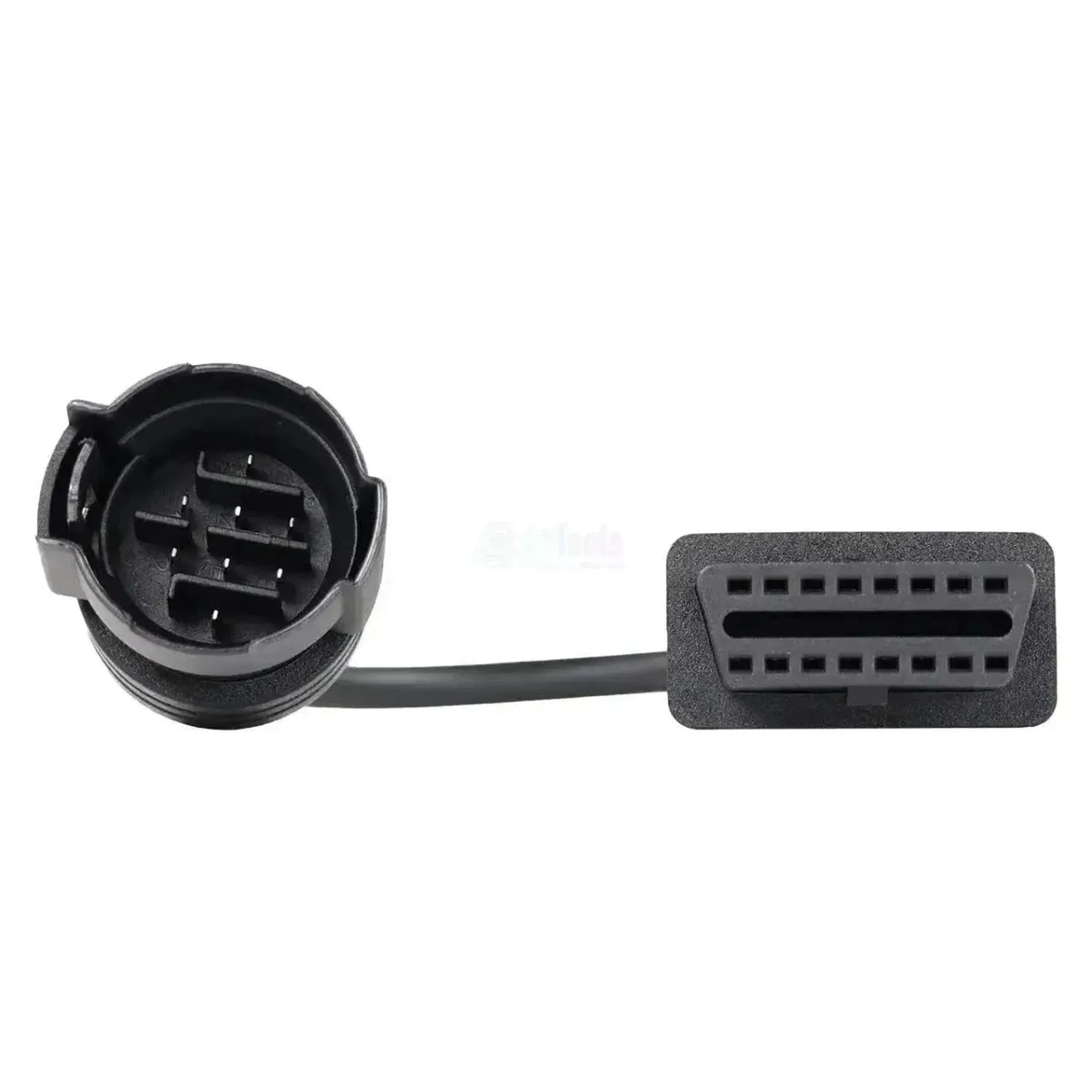

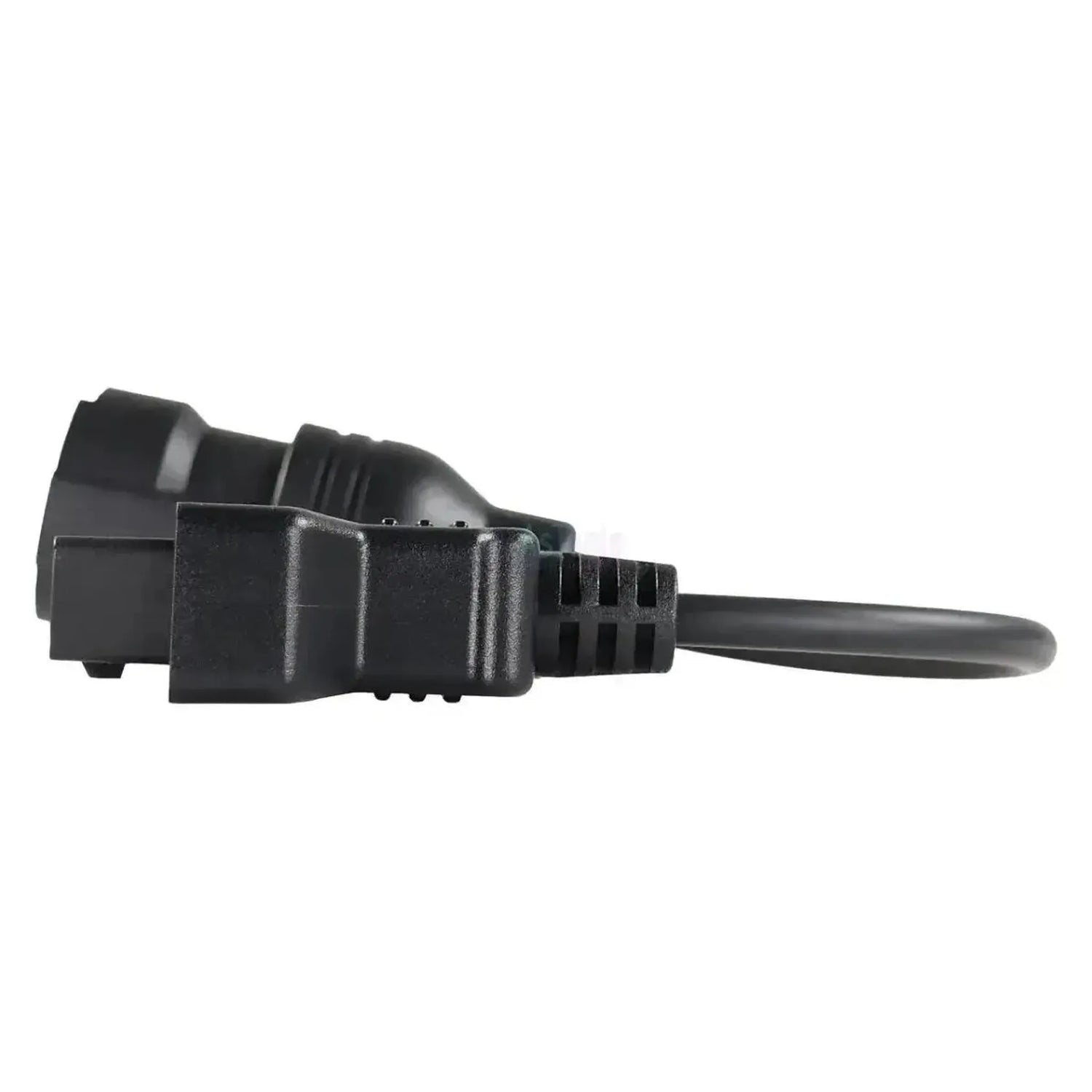

Der OBDSTAR M012A ist das Adapterkabel für den 6-poligen Diagnosestecker von Suzuki-Motorrädern. Das Kabel verbindet den herstellerspezifischen Stecker mit dem 16-poligen OBD2-Anschluss (J1962) Ihres OBDSTAR-Geräts. Auf der Motorradseite wird er auf den werksseitigen Diagnosestecker aufgesteckt, der die Motorsteuereinheit (ECU) freischaltet.

Suzuki setzte bei einem großen Teil seiner Modelle einen proprietären 6-poligen Diagnosestecker statt einer OBD2-Buchse ein. Die Kommunikation erfolgt über die K-Leitung. Das Kabel ist vollständig passiv verdrahtet: Es enthält keine Elektronik und benötigt keine separate Schnittstelleneinheit zwischen Motorrad und Gerät. Das Kabel erschließt lediglich die Diagnoseverbindung zur ECU, nicht mehr. Welche Funktionen Sie tatsächlich ausführen können, hängt von der Software und Lizenz Ihres OBDSTAR-Geräts ab; das Kabel selbst erweitert die Fahrzeugabdeckung nicht.

VORTEILE

✔Direkt auf den Suzuki-Stecker — die 6-polige Seite schließt an den werksseitigen Diagnosestecker an, die andere Seite an einen Standard-OBD2-Anschluss, ohne zusätzlichen Adapter.

✔Passive Verdrahtung — keine eingebaute Elektronik, daher keine zusätzliche Stromversorgung oder Konfiguration erforderlich, bevor Sie auslesen können.

✔Breites Modellspektrum innerhalb der Marke — von der GSX-R1000 ab 2005 bis zu den V-Strom- und SV650-Versionen der letzten Jahre; Suzuki behielt diesen Stecker lange bei.

✔Abgestimmt auf die K-Leitung — die Pinbelegung folgt der Signalleitung, die Suzuki für die Diagnose nutzt.

HINWEISE

✕Nur für den 6-poligen Suzuki-Stecker — Modelle mit einem anderen Steckertyp oder mit einer Standard-OBD2-Buchse fallen außerhalb des Anwendungsbereichs dieses Kabels.

✕Nicht für andere Fahrzeugkategorien — die Anwendung beschränkt sich auf Motorräder; Personenkraftwagen kommen nicht in Frage.

✕Ausschließlich OBDSTAR — Das Kabel ist für die eigenen Auslesegeräte und Programmierer von OBDSTAR bestimmt und funktioniert nicht mit Geräten anderer Hersteller.

✕Fügt selbst keine Abdeckung hinzu — Das Kabel stellt nur die Verbindung her; welche Systeme und Funktionen verfügbar sind, bestimmt die Software Ihres eigenen Geräts.

Anwendungen und Funktionalitäten

Über den 6-poligen Stecker erreichen Sie das Motormanagement des Motorrads.

Steuergeräte, die Sie erreichen

Motormanagement (ECU): Das Steuergerät für Kraftstoffeinspritzung und Zündung, das über die K-Leitung am 6-poligen Stecker angeschlossen ist.
Weitere Systeme: Ob weitere Module erreichbar sind, unterscheidet sich je nach Modell und hängt von der Abdeckung Ihres Geräts ab.

Was Sie tun können

Fehlercodes auslesen: Die gespeicherten Fehlercodes aus der ECU abrufen, einschließlich der Informationen zu System und Fehler, die das Gerät anzeigt.
Fehlercodes löschen: Den Fehlerspeicher der Motormanagementeinheit nach Diagnose und Reparatur leeren.
Live-Daten messen: Echtzeitwerte von Sensoren und Fahrtparameter auslesen und anzeigen zur Analyse während oder nach der Nutzung.
ECU-Identifikation abfragen: System- und Fahrzeugidentifikationsdaten aus dem Steuergerät abrufen.
Hinweis: Welche dieser Funktionen tatsächlich verfügbar sind, unterscheidet sich je nach Modell und OBDSTAR-Gerät.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 6-polige Diagnosestecker, nicht das Modell. Die folgenden Suzuki-Motorräder sind mit diesem Stecker ausgestattet und können über dieses Kabel ausgelesen werden. Nur bestätigte Modelle sind aufgeführt; im Zweifelsfall schauen Sie zunächst auf den Stecker am Motorrad selbst.

Suzuki:

GSX-R600 (K6–K10): (2006–2010)
GSX-R750 (K6–K10): (2006–2010)
GSX-R1000 (K5–K9): (2005–2009)
GSX-S750: (2015–2021)
GSX-S1000: (2015–2021)
SV650: (2016–2022)
V-Strom 650 (XT): (2012–2022)
V-Strom 1000 / 1050 (XT): (2014–2022)
Burgman 400: (2007–2021)
Burgman 650: (2003–2019)

💡

Wichtig zu wissen: Der 6-polige Suzuki-Diagnosestecker befindet sich üblicherweise unter dem Sitz oder hinter einer Abdeckung im Lenkbereich. Konsultieren Sie das Servicebuch des jeweiligen Modells für die genaue Position.Überprüfen Sie vor der Bestellung, ob Ihr Motorrad über den 6-poligen Stecker verfügt.

Lieferumfang

1x OBDSTAR (M012A) | Suzuki 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische Spezifikationen

Spezifikation	Beschreibung
Hersteller	OBDSTAR
Artikelnummer	M012A
Typ	Adapterkabel
Anwendung	Suzuki 6-poliger Diagnosestecker an Motorrädern
Fahrzeugseite Anschluss	Suzuki 6-pins OBD
Geräteseite Anschluss	16-pins OBD2
Kommunikation	K-line
Steuergeräte	Motorsteuergerät (ECU)
Segment	Motorrad
Unterstützte Hersteller	Suzuki
Modellbereich	Modelle von 2003 bis 2022 wie oben aufgeführt, sofern mit dem 6-poligen Diagnosestecker ausgestattet
Erforderlich zur Verwendung	OBDSTAR Auslesegerät mit Motorradabdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich	Keine; das Kabel ist passiv verdrahtet und funktioniert ohne Stromversorgung
Gewicht	0,25 kg
