OBDSTAR | SKU: M030

OBDSTAR (M030) | Hartford 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad

Name: OBDSTAR (M030) | Hartford 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad
Brand: OBDSTAR
SKU: M030
Price: 26.95 EUR
Availability: InStock

€26,95 inkl.

€22,27 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

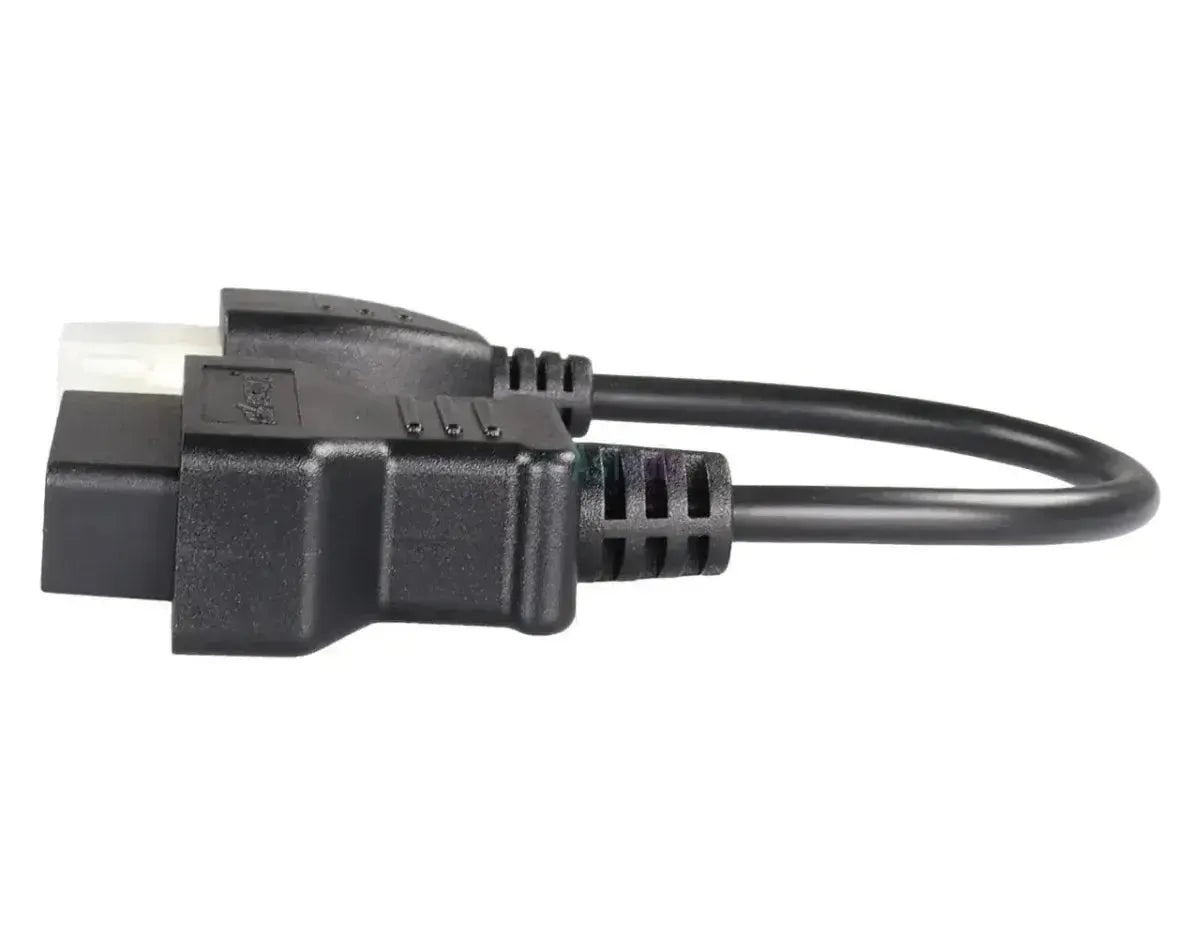

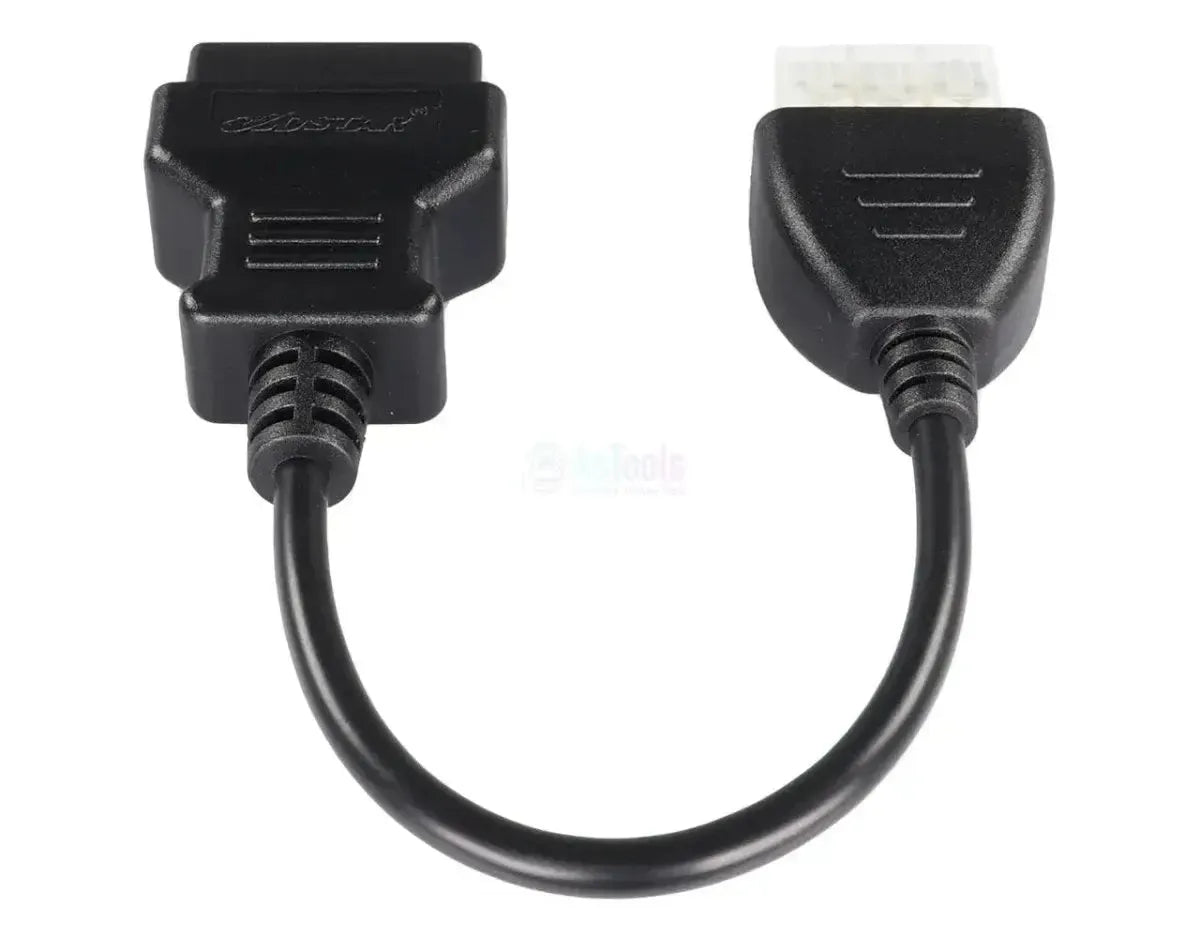

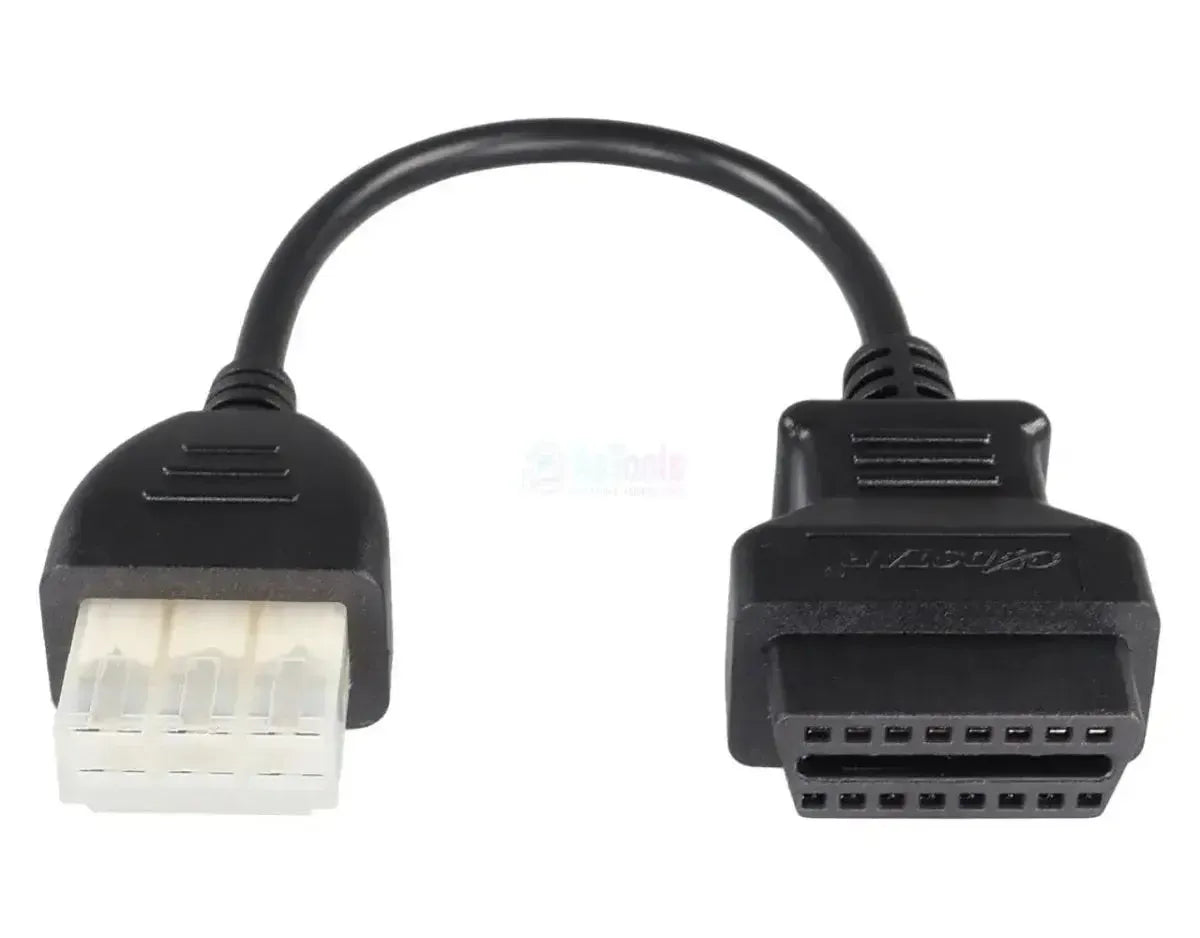

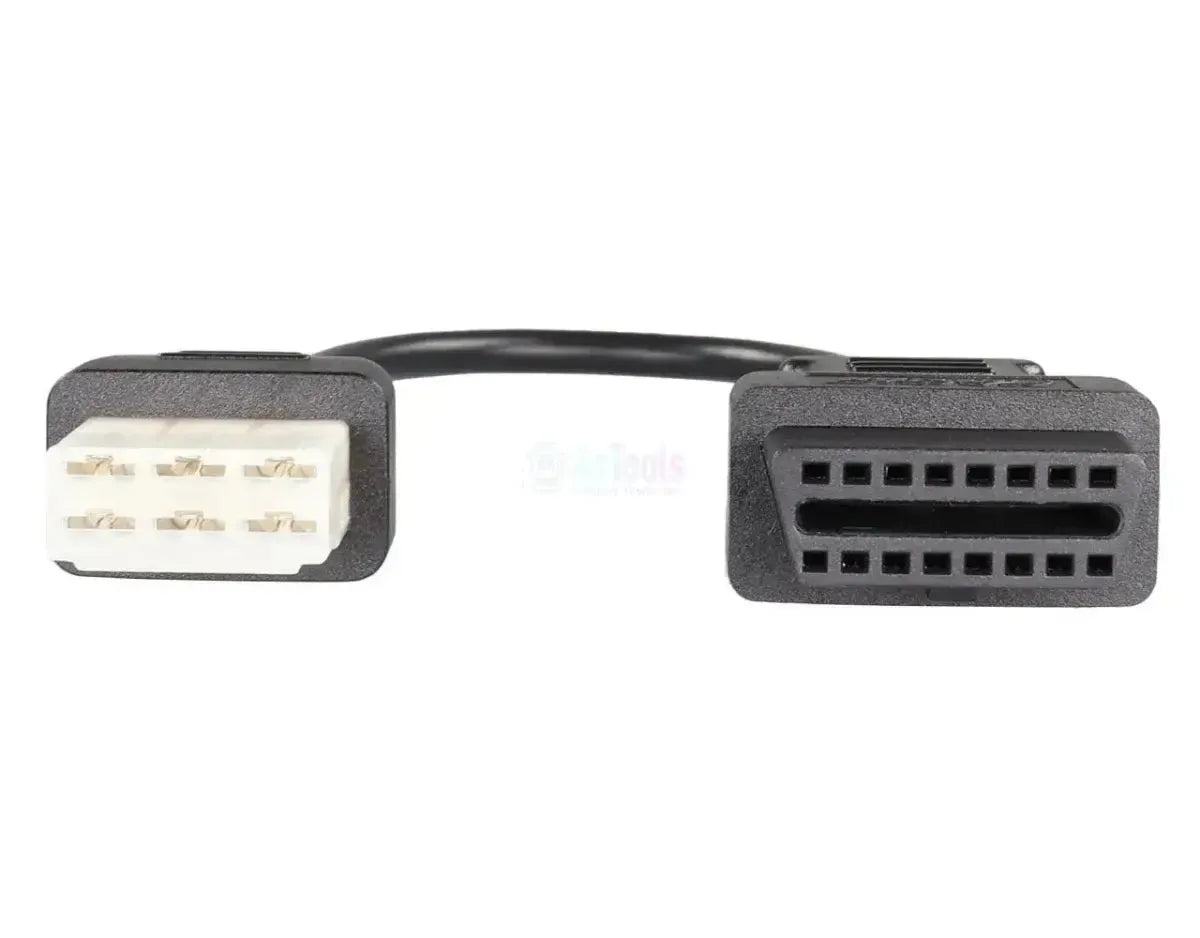

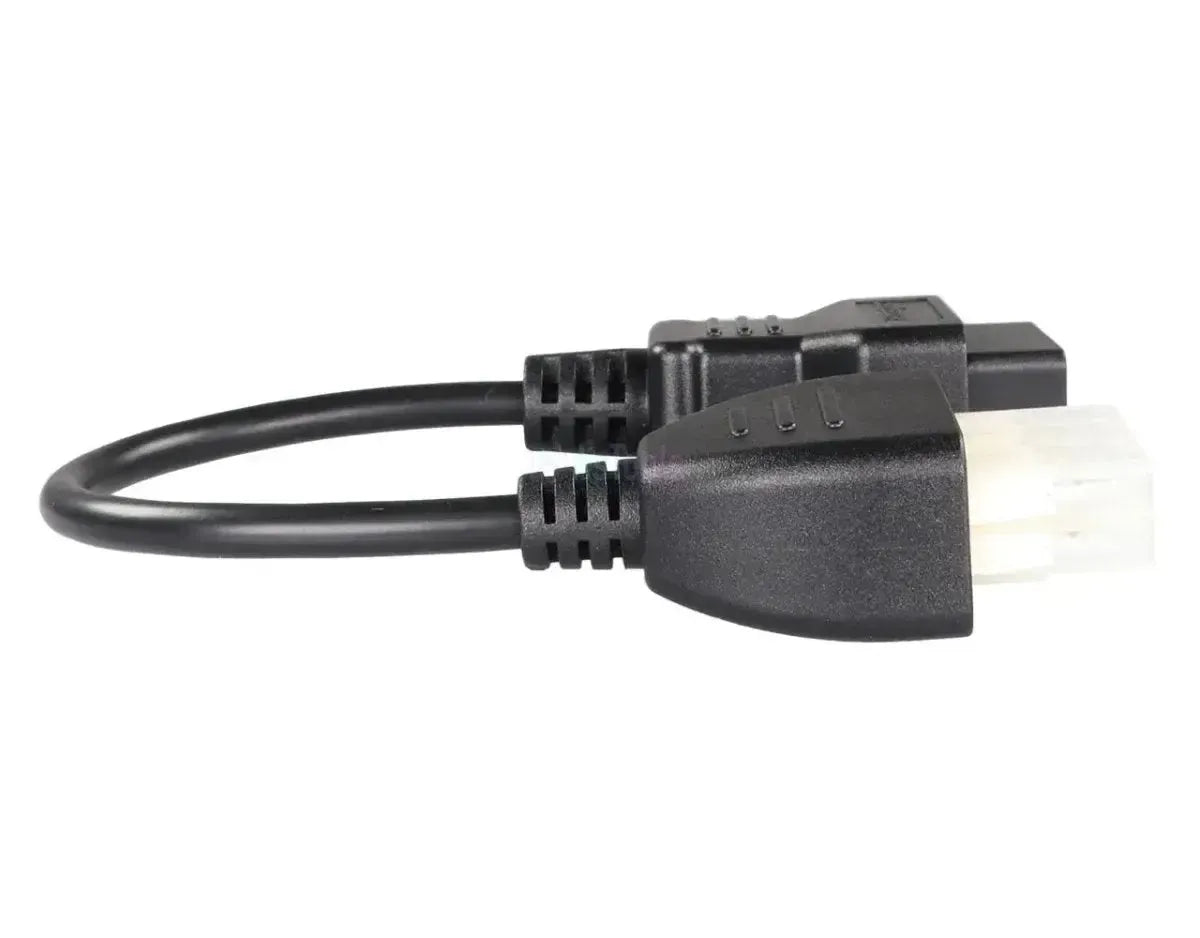

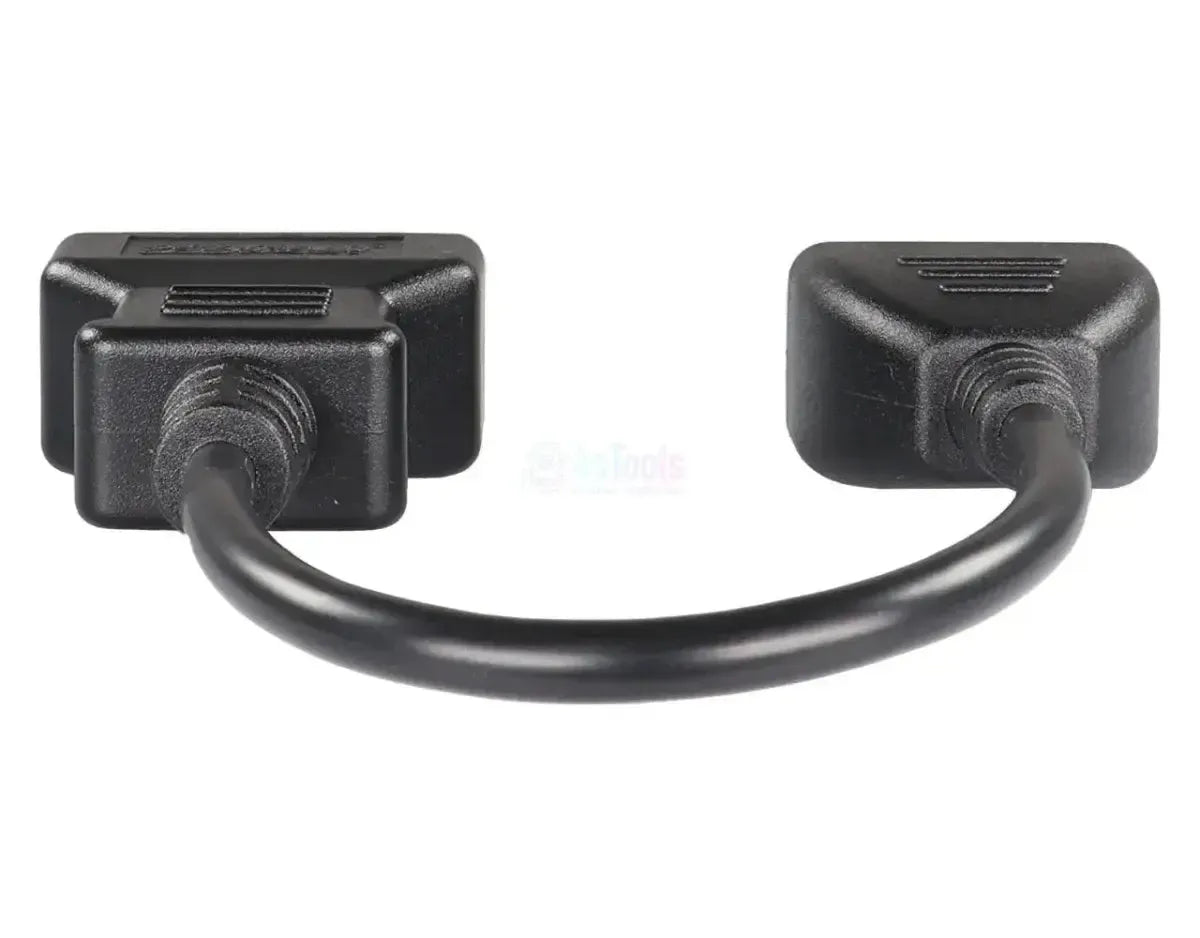

Die OBDSTAR M030 verbindet die 6-polige Diagnosebuchse von Hartford-Motorrädern mit dem 16-poligen OBD2-Anschluss Ihres OBDSTAR-Geräts. Die Buchse befindet sich am Motorrad selbst. Der Standort unterscheidet sich je nach Modell.

Hartford verwendet keinen standardmäßigen OBD2-Anschluss. Mit diesem Kabel erreicht Ihr Gerät die Motorsteuerung hinter dem 6-poligen Stecker. Sie lesen Fehlercodes aus und löschen sie und betrachten Live-Daten. Das Kabel wandelt nur die Anschlussform physisch um. Das Gerät muss die Hartford-Diagnose selbst unterstützen, wie die MS50 und die MOTOMASTER.

VORTEILE

✔Macht die 6-polige Hartford-Buchse für Ihr OBDSTAR-Gerät erreichbar.

✔Sie benötigen kein separates markenspezifisches Prüfgerät, um das Motorrad auszulesen.

✔Bestimmt für die OBDSTAR-Motorradgeräte mit Hartford-Software, wie die MS50 und die MOTOMASTER.

✔Das Kabel arbeitet passiv: Es ist keine eigene Software oder Einstellung erforderlich.

HINWEISE

✕Ihr Auslesegerät muss die markenspezifische Hartford-Diagnose über die 6-polige Buchse unterstützen; das Kabel wandelt keine Protokolle um.

✕Ein einfacher EOBD-Codeleser funktioniert über dieses Kabel nicht; er liest nur die standardisierten OBD2-Daten von Pkw aus.

✕Andere Marken mit einem 6-poligen Stecker verwenden häufig eine andere Pinbelegung; das Kabel ist nur für Hartford bestimmt.

✕Welche Modelle und Funktionen Sie erreichen, bestimmt die Software Ihres Geräts; prüfen Sie vorab die Abdeckungsliste.

Anwendungen und Funktionen

Das Kabel ist für Werkstätten bestimmt, die Hartford-Motorräder mit der 6-poligen Buchse auslesen.

Zugängliche Steuergeräte

Motorsteuerung: Einspritzung und Zündung.
Weitere Systeme: Je nach Modell und Ausstattung.

Was Sie tun können

Fehlercodes: Auslesen und Löschen.
Live-Daten: Aktuelle Messwerte anzeigen.
Identifikation: Daten des Steuergeräts.
Weitere Funktionen: Soweit das Gerät sie bietet.

So verwenden Sie es

Anschluss finden: Suchen Sie den 6-poligen Stecker am Motorrad.
Anschließen: Stecken Sie den 6-poligen Stecker in die Buchse.
Gerät anschließen: Stecken Sie den 16-Pin-Stecker am Gerät ein.
Zündung einschalten: Schalten Sie die Zündung ein, ohne den Motor zu starten.
Auslesen: Wählen Sie Hartford, das Modell und das System.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist die 6-polige Hartford-Diagnosebuchse. Das Modell selbst ist nicht maßgeblich; maßgeblich ist der Stecker am Motorrad.

Hartford:

Motorräder und Roller: Ausführungen mit der 6-poligen Buchse.

💡

Gut zu wissen: Zählen Sie die Pins des Diagnosesteckers am Motorrad. Bei 6 Pins an einem Hartford passt dieses Kabel. Prüfen Sie danach in der Abdeckungsliste Ihres Geräts, ob das Modell unterstützt wird.

Lieferumfang

1x OBDSTAR (M030) | Hartford 6-Pin-OBD – 16-Pin-OBD2-Adapterkabel | Motorrad

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: OBDSTAR
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Adapterkabel
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten: Motorrad und Roller

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät: OBDSTAR
Ob das Kabel einen separaten Stromanschluss benötigt, zum Beispiel über Batterieklemmen. Ein passives Kabel funktioniert ohne.Eigene Stromversorgung nötig: Nein

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite: 6-poliger OBD
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite: 16-polig OBD2 (J1962)
Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation: K-line
