Jaltest (70001011) | ETM-Kit | Zubehör

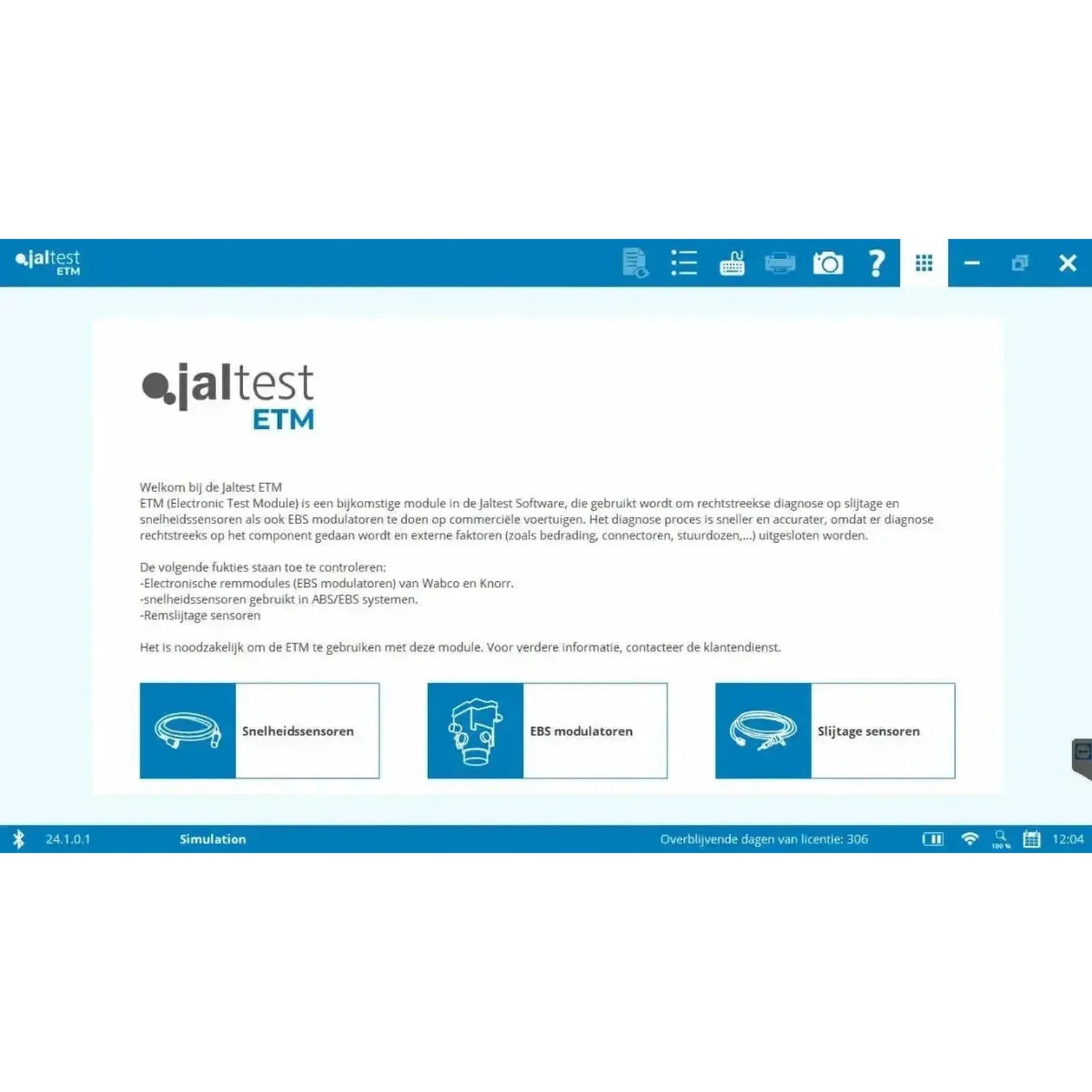

Das Jaltest ETM Kit ist ein zusätzliches Modul, das als Zubehör für das Jaltest Diagnosegerät entwickelt wurde. Dieses Electronic Test Module (ETM) ermöglicht die direkte Überprüfung der Funktion bestimmter elektronischer Komponenten in Nutzfahrzeugen, ohne dass eine Demontage des Fahrzeugteils erforderlich ist. Das Kit konzentriert sich auf das Testen von EBS-Modulatoren, Raddrehzahlsensoren und Bremsbelagverschleißsensoren.

Das Modul überprüft sowohl die interne Funktion der Komponente als auch die Verkabelung zur ECU, wodurch Fehler in Steckverbindern und Kabeln erkannt werden können. Das Kit eignet sich zum Testen von EBS-Modulatoren der Marken Knorr-Bremse und Wabco. Darüber hinaus führt das ETM einen End of Line (EOL) Test durch, um die korrekte Funktion nach der Installation zu bestätigen. Das ETM ist anwendbar auf eine breite Palette von Fahrzeugen, darunter Lastwagen, Busse, Anhänger, Landmaschinen und Baumaschinen.

Anwendung und Funktionalität:

Das Jaltest ETM-Modul wird zur Diagnose elektronischer Bremssysteme und der zugehörigen Sensoren verwendet. Das Modul simuliert Signale und misst die Reaktion, um die Funktionalität der Komponenten zu überprüfen.

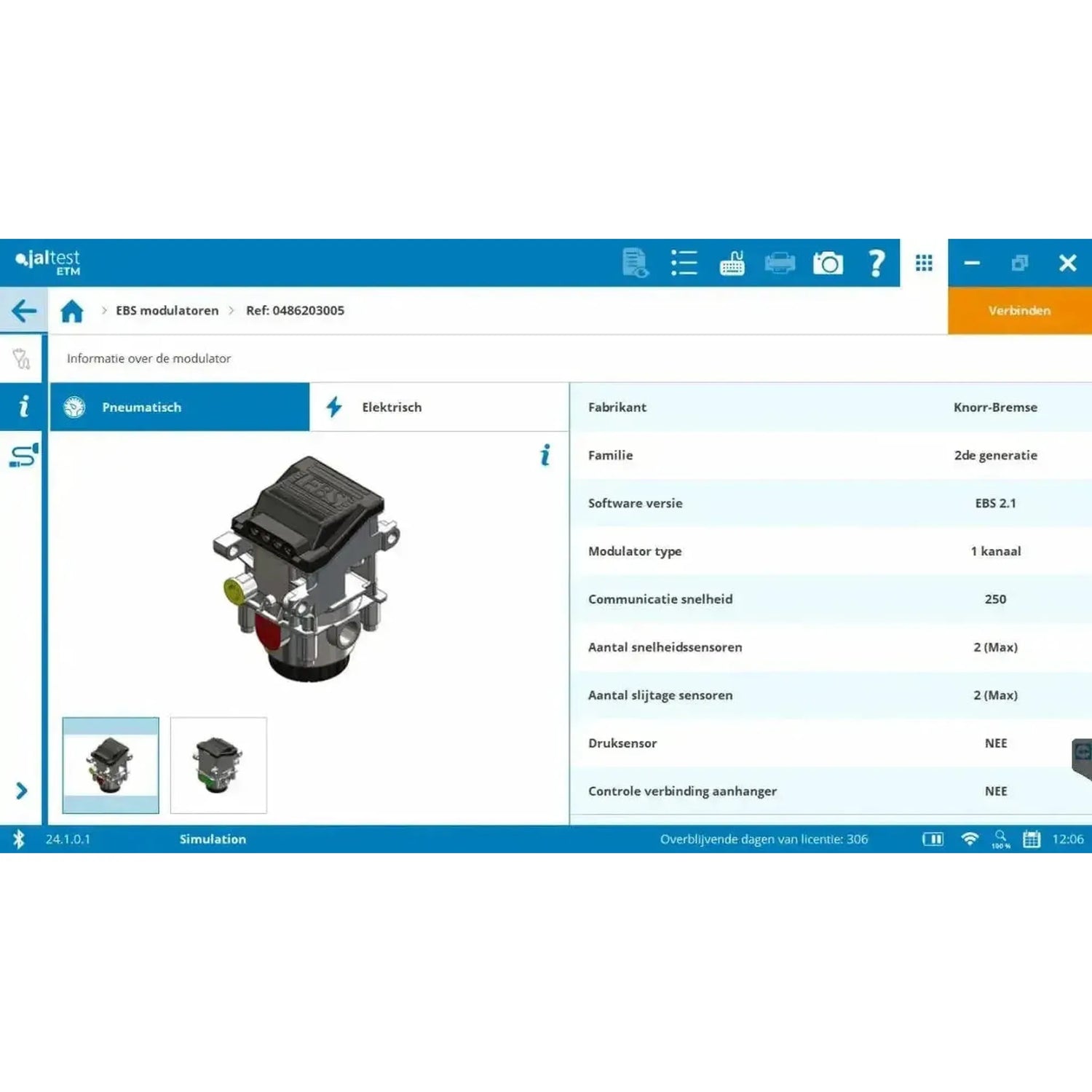

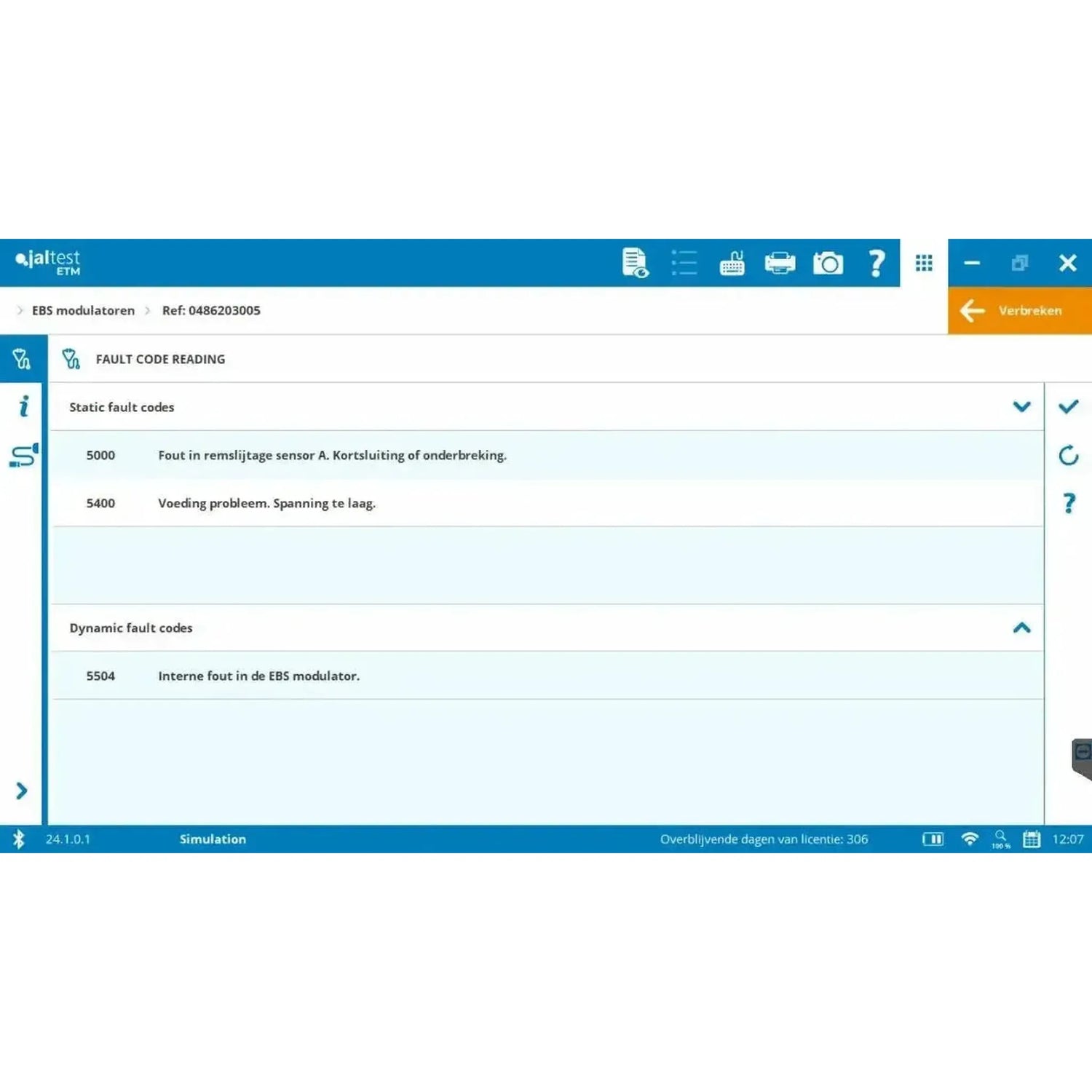

• Diagnose von EBS-Modulatoren: Das Modul überprüft die Funktion der Magnetventile und liest die Druckdaten der internen Sensoren von EBS-Modulatoren von Knorr-Bremse und Wabco aus.

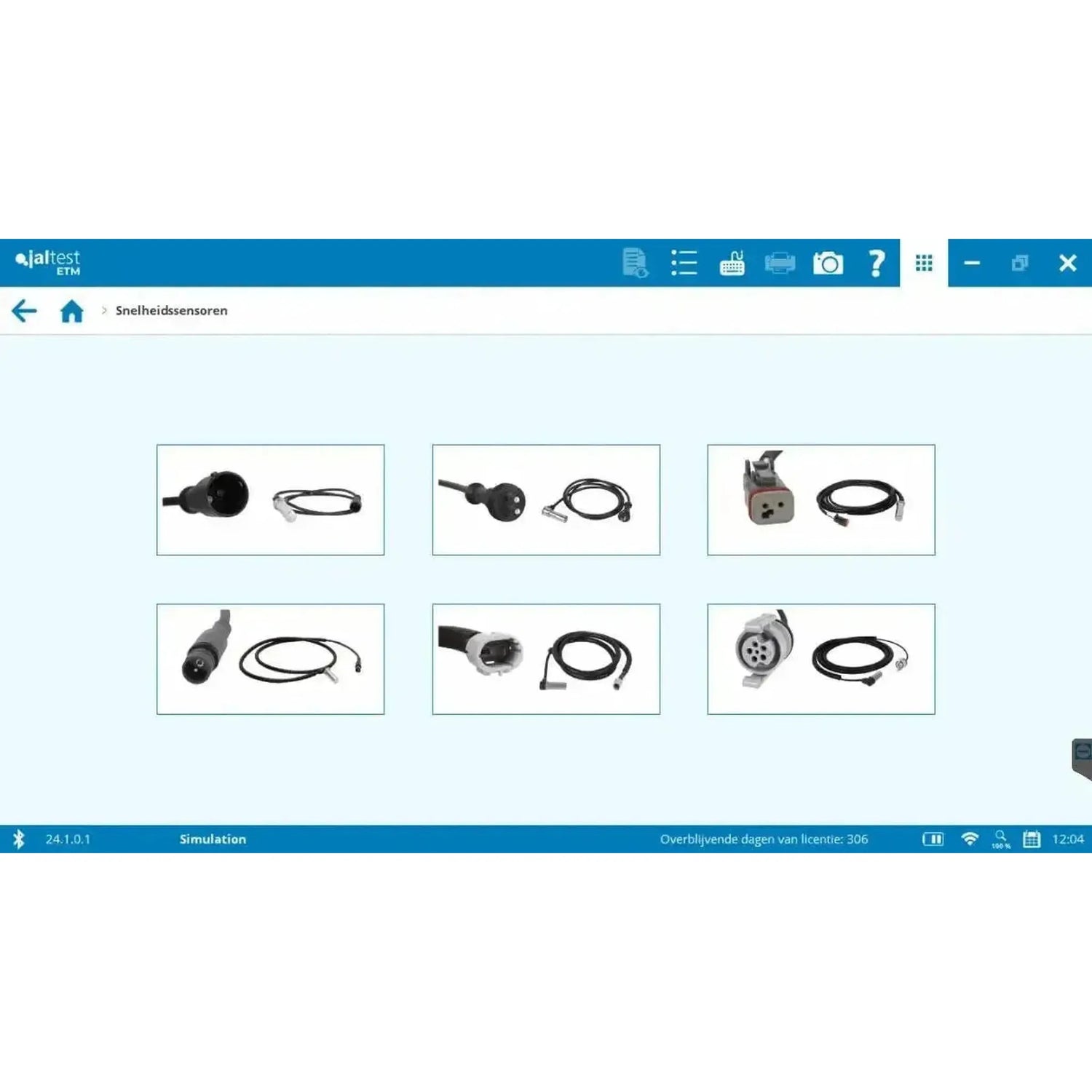

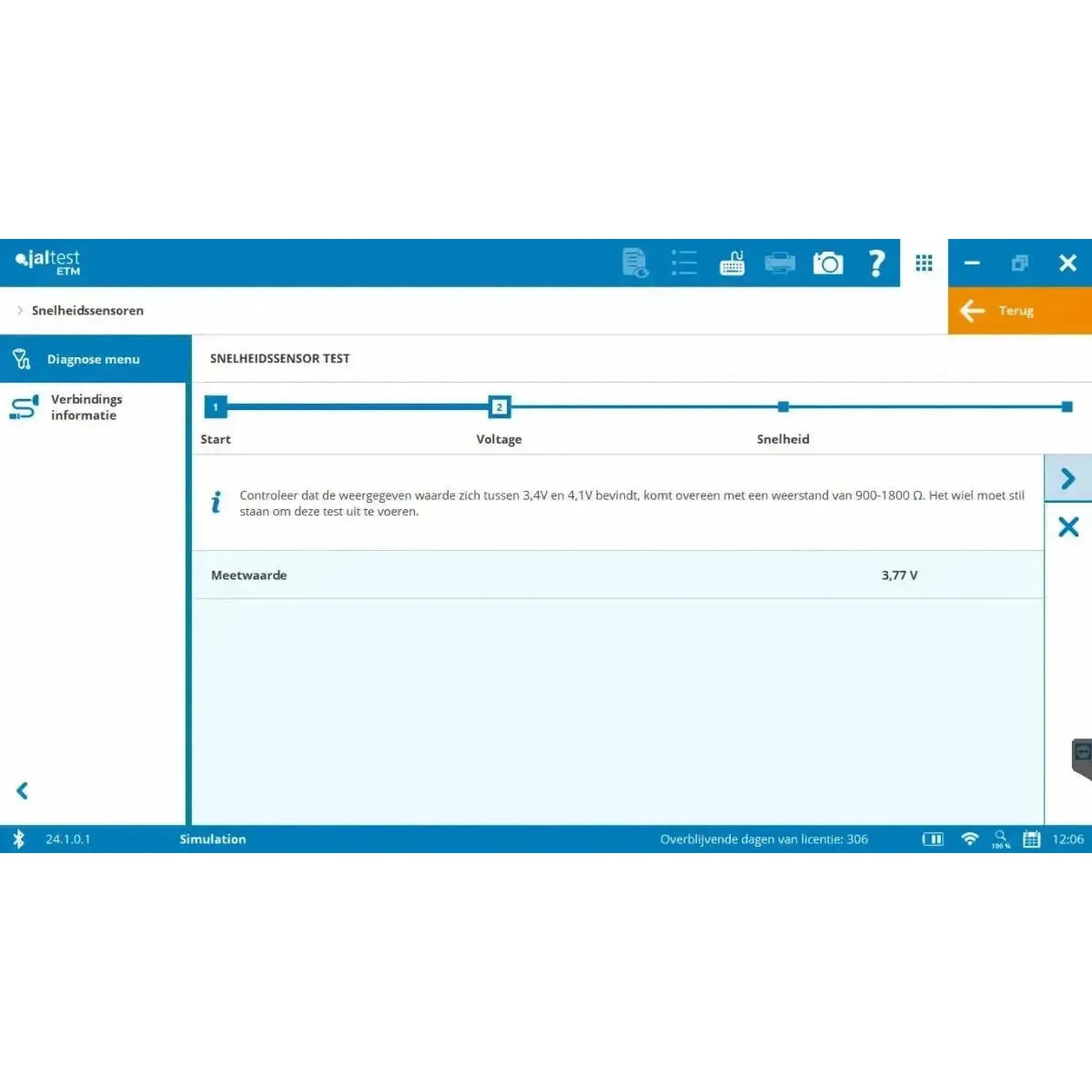

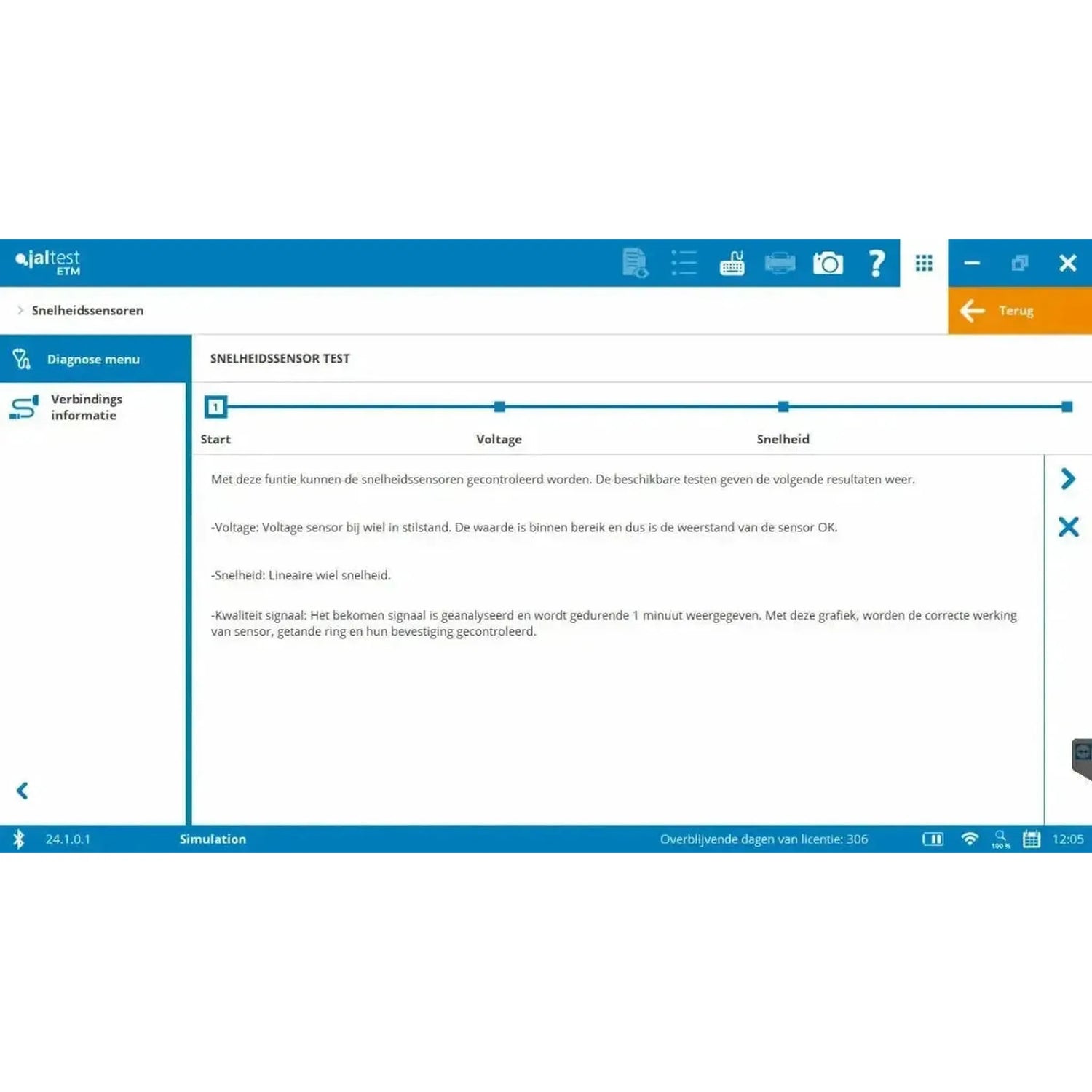

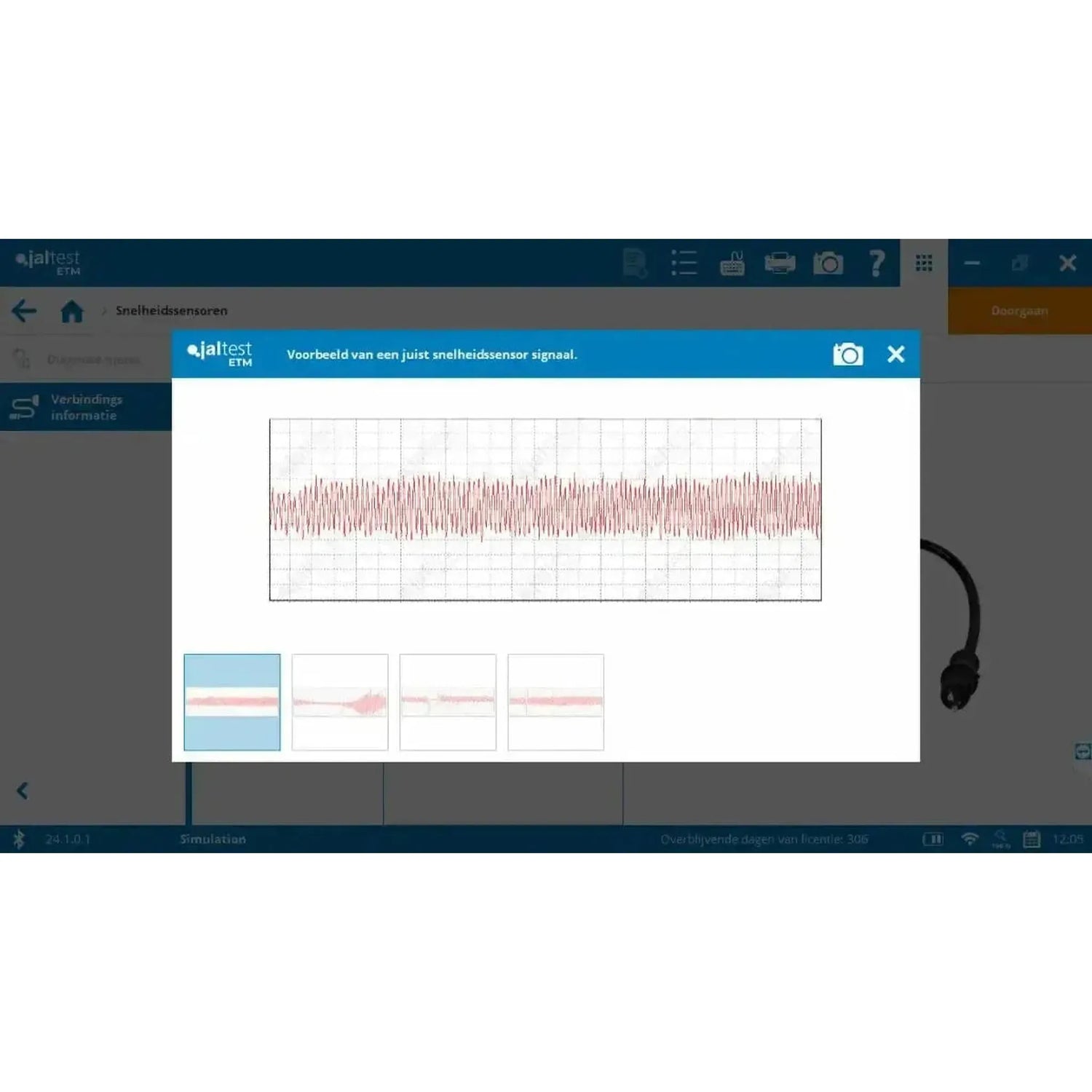

• Verifizierung von Raddrehzahlsensoren: Testet die Funktionalität von ABS/EBS-Raddrehzahlsensoren direkt am Fahrzeug.

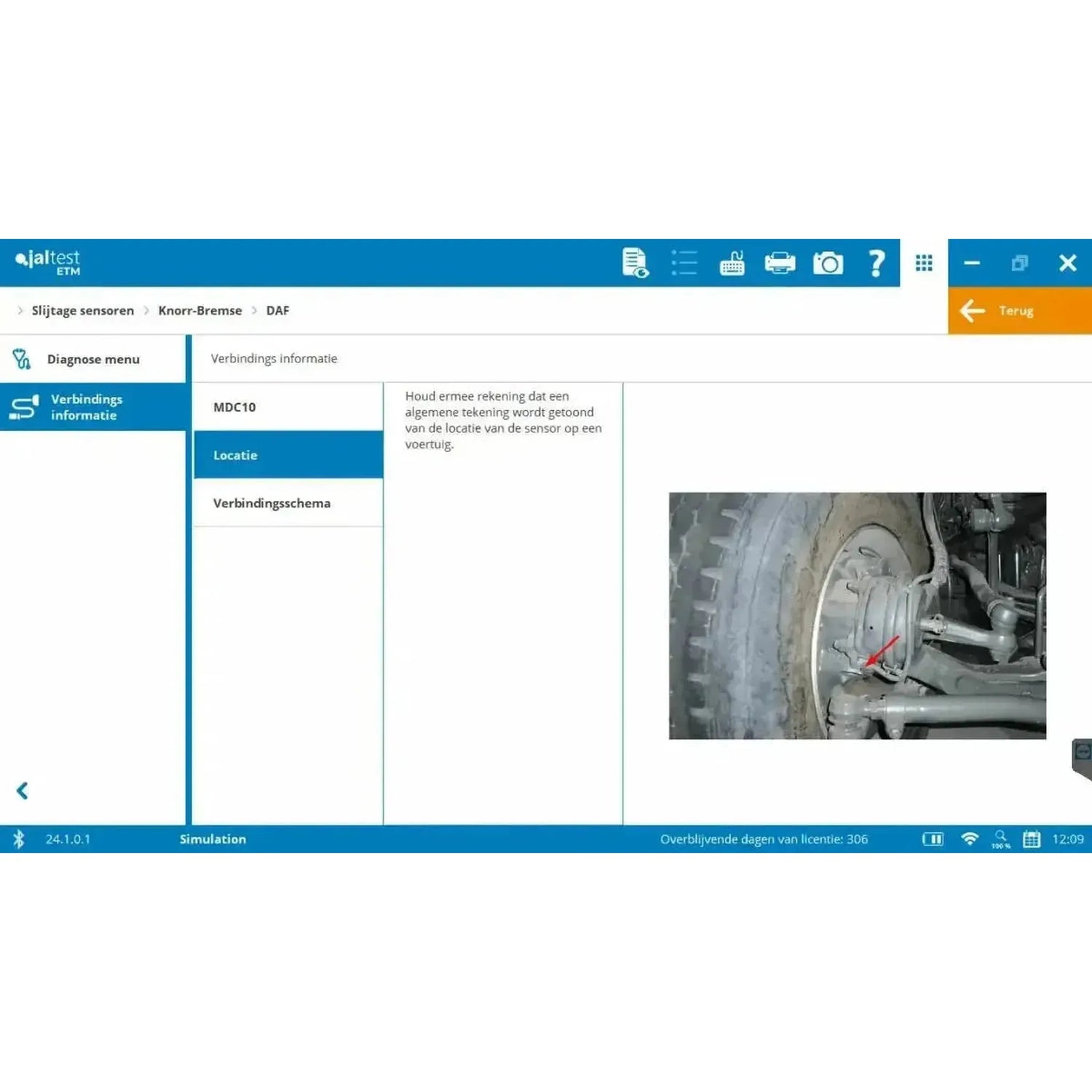

• Überprüfung von Bremsbelagverschleißsensoren: Ermöglicht eine direkte Verifizierung der Funktion von Bremsbelagverschleißsensoren.
• Verkabelungstest: Überprüft die Verkabelung zwischen der elektronischen Steuereinheit (ECU) und der Komponente, wodurch Probleme wie Unterbrechungen oder Kurzschlüsse erkannt werden.

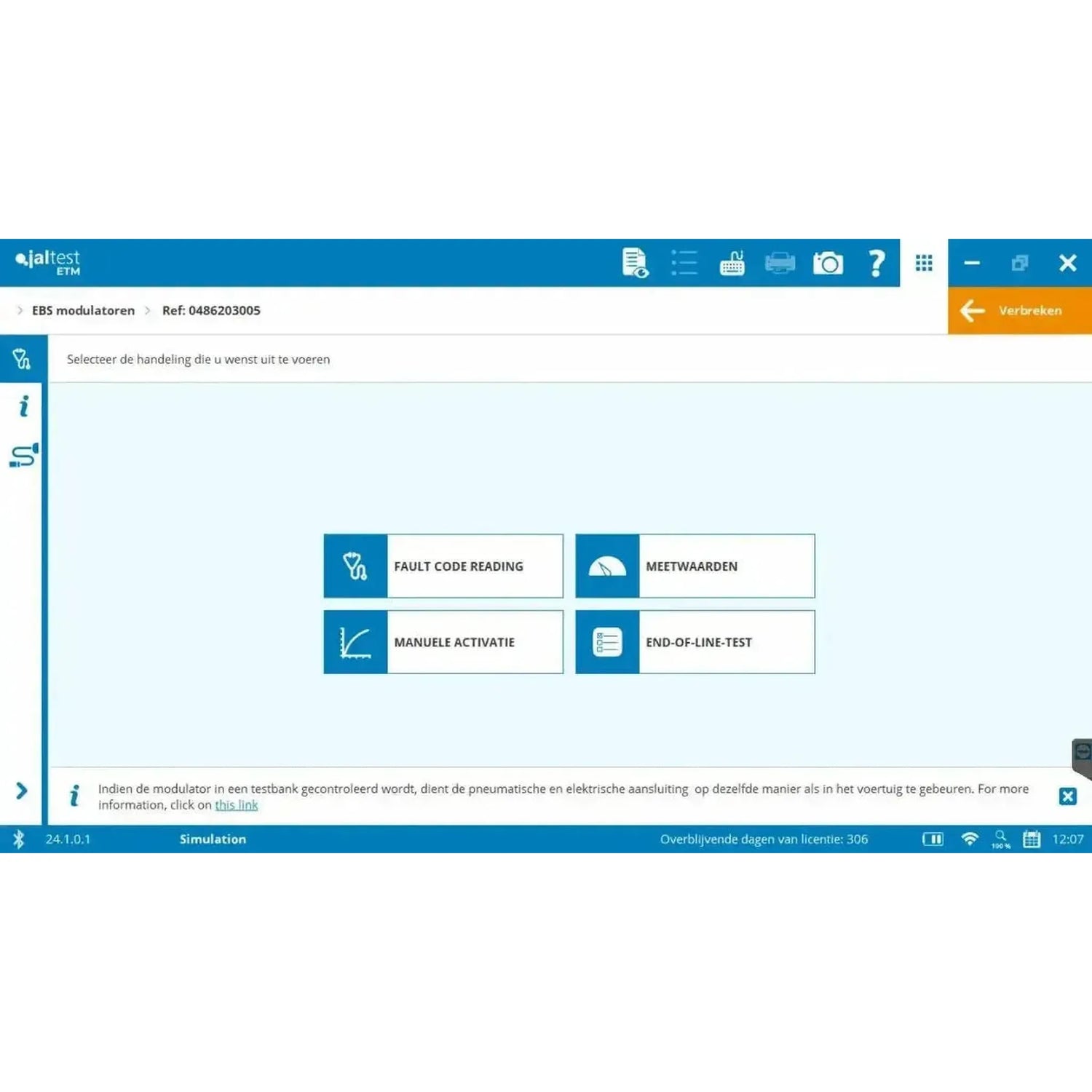

• End of Line (EOL) Test: Führt einen Test am Ende der Produktionslinie durch, um sicherzustellen, dass die installierten Komponenten korrekt funktionieren.

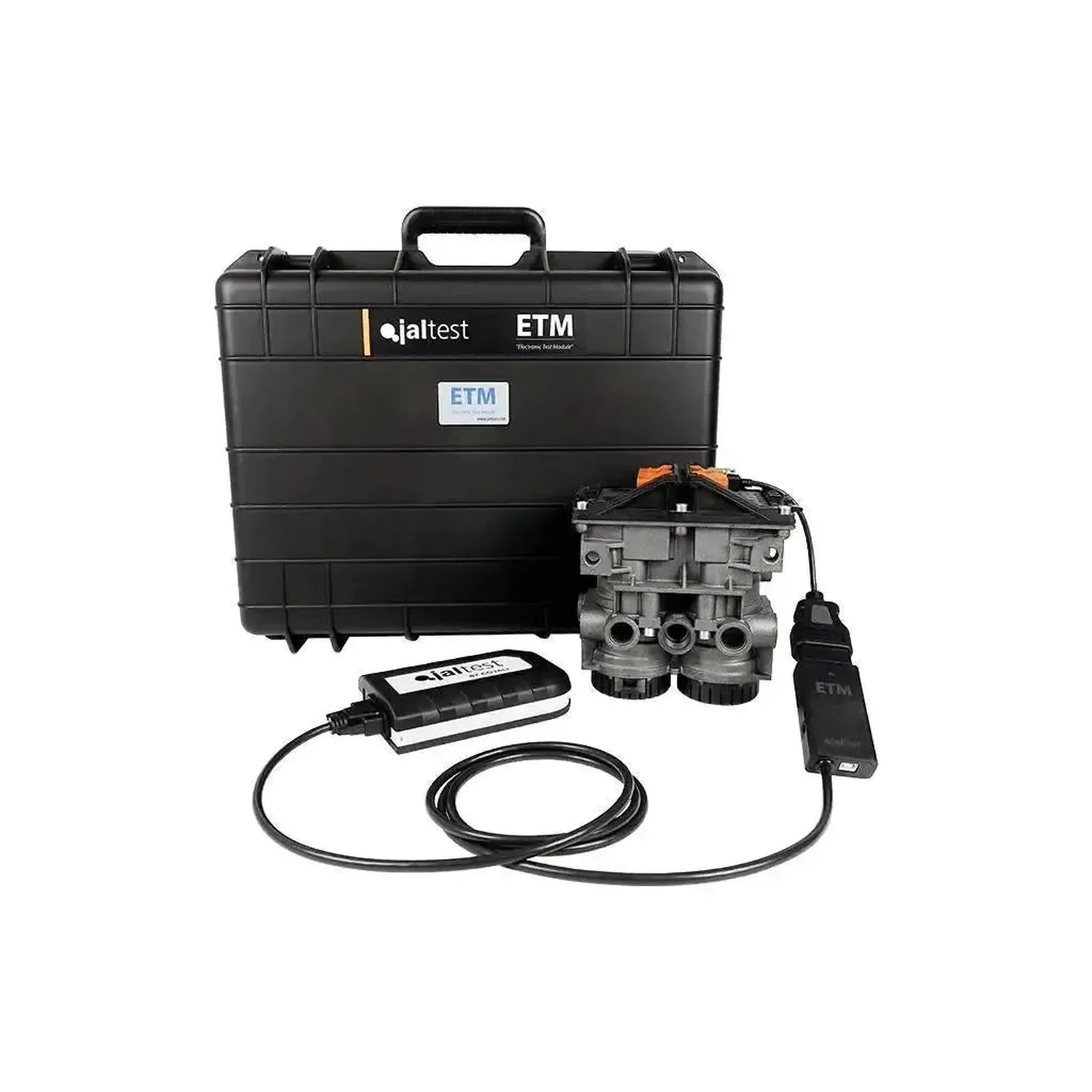

Lieferumfang:

• 1x Jaltest ETM Modul (70001011)
• 1x Jaltest MDC01 Diagnosekabel für Knorr-Bremse EBS-Modulatoren der 3. Generation (MAN)
• 1x Jaltest MDC02 Diagnosekabel für Knorr-Bremse EBS-Modulatoren der 3. Generation (verschiedene Marken)
• 1x Jaltest MDC03 Diagnosekabel für Knorr-Bremse EBS-Modulatoren der 3. Generation (Scania, Renault & Volvo)
• 1x Jaltest MDC04 Diagnosekabel für WABCO EBS-Modulatoren der 3. Generation
• 1x Jaltest MDC07 Diagnosekabel für WABCO EBS-Modulatoren der 1. und 2. Generation sowie Knorr-Bremse der 2. Generation
• 1x Transportkoffer
