Cojali | SKU: 2260113

Cojali (2260113) | Wabco 7-poliges EBS (ISO 7638) Spiralkabel | Anhänger

Name: Cojali (2260113) | Wabco 7-poliges EBS (ISO 7638) Spiralkabel | Anhänger
Brand: Cojali
SKU: 2260113
Price: 84.95 EUR
Availability: InStock

€84,95 inkl.

€70,21 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

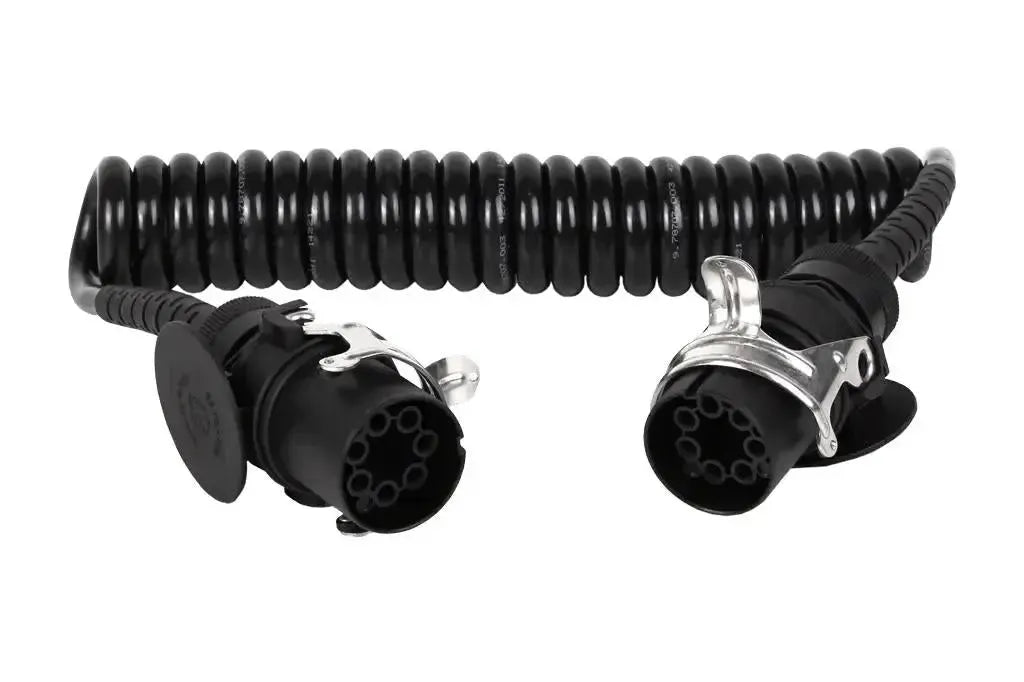

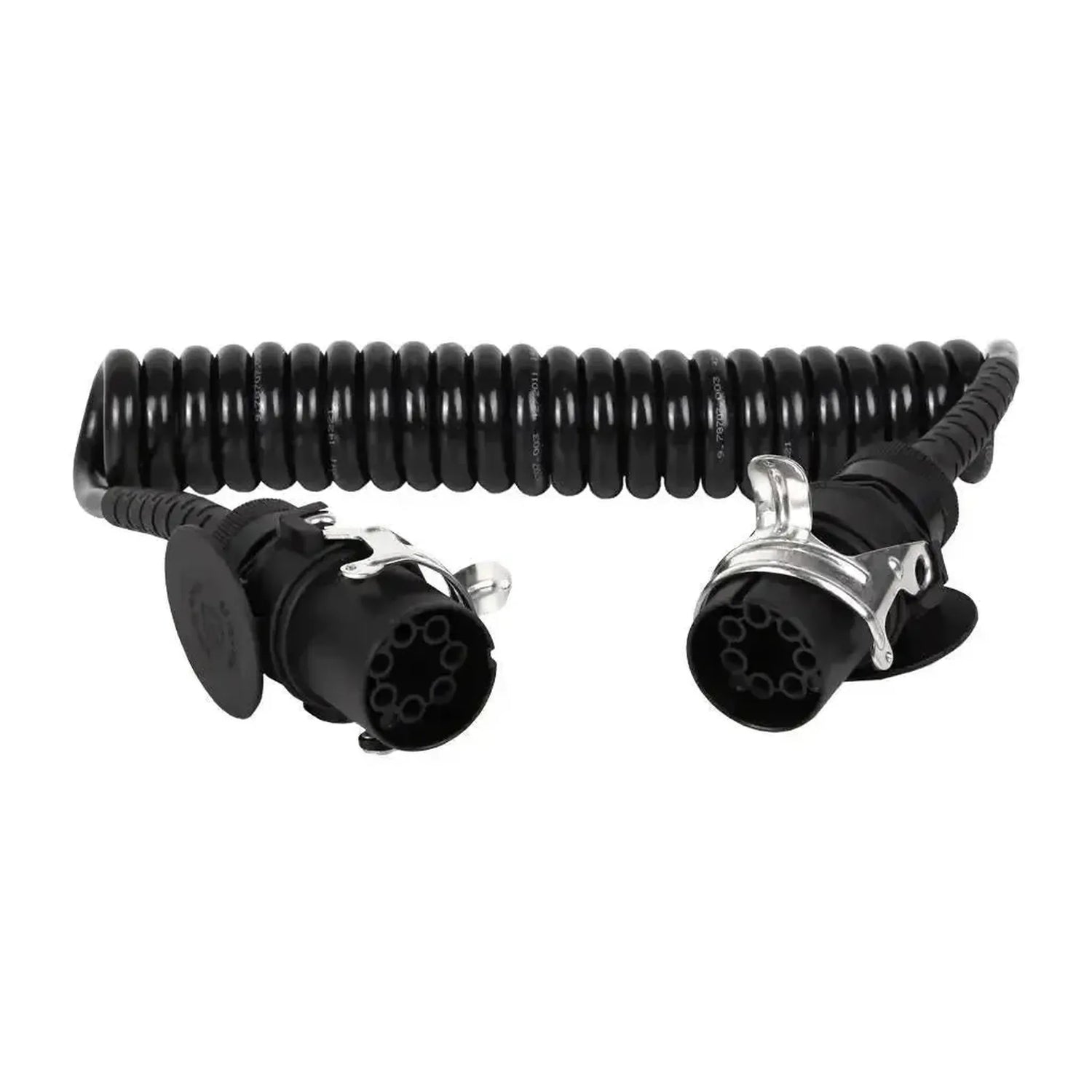

Die Cojali 2260113 ist ein Spiralkabel mit einem 7-poligen Stecker nach ISO 7638 an beiden Enden. Er ist der Anschluss für das EBS/ABS des Anhängers. Alle sieben Pole sind eins zu eins durchverbunden.

Über ISO 7638 werden laut Norm die Versorgung für die Regelventile, die Versorgung für die Elektronik, die ABS-Störmeldung und die CAN-Verbindung für EBS und ABS geführt. Cojali nennt WABCO 4460082430 als OE-Referenz. Im Cojali-Katalog ist das Kabel außerdem als optionales Kabel für den Jaltest PTE aufgeführt.

VORTEILE

✔Gleichwertig zu WABCO 4460082430, sodass Sie ein verschlissenes Originalkabel direkt ersetzen können.

✔Überträgt die CAN-Signale für EBS und ABS, die über die 15-poligen und 7-poligen Beleuchtungskabel nicht übertragen werden.

✔Alle sieben Pole sind eins zu eins durchverbunden, sodass das Kabel mit jedem ISO-7638-Anschluss funktioniert.

✔Mit einer maximalen Länge von 4,0 m und einer Betriebstemperatur von -40 bis 80 °C ist das Kabel für den täglichen Einsatz im Freien geeignet.

HINWEISE

✕Das Kabel stellt nur die Verbindung zum Bremssystem her; für die Beleuchtung benötigen Sie zusätzlich ein 15-poliges oder 7-poliges Kabel.

✕Für einen Anhänger mit nur einem 24S-Anschluss ist das 2260105 das passende Kabel.

✕Eine schlechte Masseverbindung an Pol 3 oder 4 führt zu Störmeldungen; prüfen Sie die Kontakte vor dem Gebrauch.

✕Cojali gibt keine Spannung an; ISO 7638 kennt eine 24-V- und eine 12-V-Ausführung mit unterschiedlicher Codierung, daher prüfen Sie den Stecker am Anhänger.

Anwendungen und Funktionen

Das Kabel verbindet den ISO-7638-Anschluss von Zugfahrzeug und Anhänger oder dient als Testkabel für den Jaltest PTE.

Was das Kabel verbindet

Pol 1 und 4: Spannungsversorgung und Masse der Regelventile.
Pol 2 und 3: Spannungsversorgung und Masse der Elektronik.
Pol 5: ABS-Störmeldung.
Pol 6 und 7: CAN High und CAN Low für EBS/ABS.

Was Sie tun können

Ankoppeln: EBS/ABS von Zugfahrzeug und Anhänger verbinden.
Testen: Mit dem Jaltest PTE die ISO 7638 überprüfen.
Ersetzen: Ein verschlissenes EBS-Spiralkabel ersetzen.

So verwenden Sie ihn

Stecker prüfen: Kontrollieren Sie, ob die Pole sauber und frei von Korrosion sind.
Anschluss suchen: Suchen Sie die ISO-7638-Steckdose am Anhänger.
Anhängerseite anschließen: Stecken Sie einen Stecker in den Anhänger.
Zugfahrzeugseite anschließen: Stecken Sie den anderen Stecker in das Zugfahrzeug oder den PTE.
Kontrollieren: Prüfen Sie, ob die EBS-Warnmeldung im Armaturenbrett erlischt.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 7-polige ISO-7638-Anschluss. Cojali nennt das Kabel für folgende Marken.

Lkw:

DAF, Iveco, MAN, Renault und Scania: Mit ISO-7638-Anschluss.

Anhänger und Auflieger:

Benalu, Kässbohrer, Kögel, Krone und Schwarzmüller: Mit ISO-7638-Anschluss.
SAF und Tirsan: Mit ISO-7638-Anschluss.

Bus:

Otokar: Mit ISO-7638-Anschluss.

💡

Gut zu wissen: Bei der 24-V-Ausführung von ISO 7638 sitzt eine Nase am Außenring neben Pol 5, bei der 12-V-Ausführung eine Nase zwischen Pol 3 und 4. Prüfen Sie an der Steckdose des Anhängers, welche Codierung vorliegt.

Lieferumfang

1x Cojali (2260113) | Wabco 7-poliges EBS (ISO 7638) Spiralkabel | Anhänger

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Spiralkabel

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät: Jaltest
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul: PTE Anhänger

Anschlüsse

Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation: CAN-bus
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur: -40 bis 80 °C
