Cojali  |  SKU: 2260136

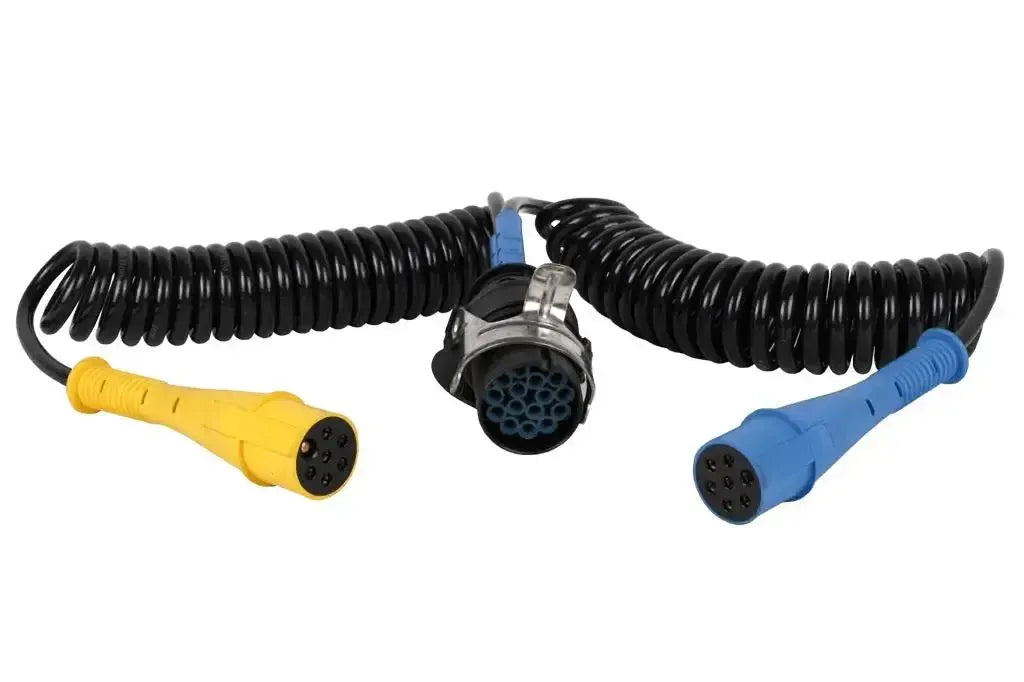

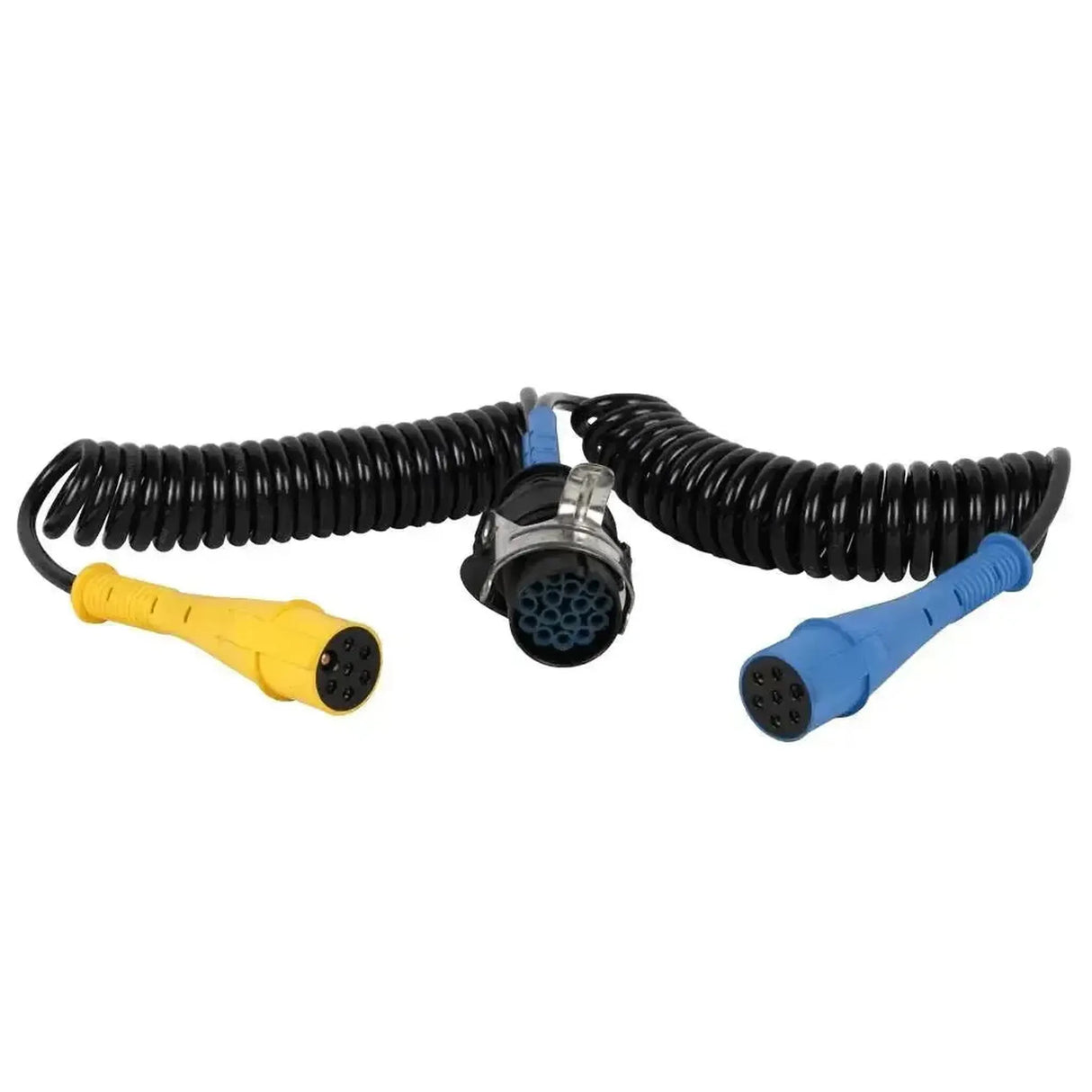

Cojali (2260136) | Iveco 7-polig – 15-polig Typ-S/N Spiralkabel | Anhänger

€159,95 inkl.
€132,19 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

De Cojali 2260136 is een 24V-spiraalkabel die een 15-pins stekker (ISO 12098) verbindt met twee 7-pins stekkers: Een Type N (ISO 1185, zwart) en een Type S (ISO 3731, wit). Cojali voert hem uit met de pinbezetting voor Iveco.

U gebruikt de kabel tussen een trekker met een 15-pins aansluiting en een trailer met de 7-pins aansluitingen 24N en 24S. In de Cojali-catalogus staat hij ook als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer.

PLUSPUNTEN

✔Naast verlichting, mistlicht en achteruitrijlicht verbindt de kabel ook pin 10, 11 en 12 van de 15-pins stekker, zodat de Iveco-specifieke signalen op de 7-pins stekkers aankomen.
✔De zwarte 24N en de witte 24S stekker zijn op kleur te onderscheiden, zodat u ze in één handeling goed aansluit.
✔De permanente +24 V van pin 9 gaat naar pin 4 en pin 6 van de 24S, zodat beide voedingspennen op de trailer spanning krijgen.
✔Met een maximale lengte van 4,0 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕De pinbezetting is afgestemd op Iveco; de uitvoering voor Mercedes-Benz is 2260135 en de algemene uitvoering is 2260108.
✕Pin 13, 14 en 15 van de 15-pins stekker zijn niet doorverbonden, dus CAN-signalen uit de 15-pins aansluiting gaan niet mee.
✕Voor de EBS/ABS-verbinding heeft u daarnaast een kabel met ISO 7638 nodig, zoals de 2260113.
✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

Toepassingen en functionaliteiten

De kabel verbindt een trekker met 15-pins aansluiting met een trailer met 24N- en 24S-aansluiting, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

  • Verlichting naar 24N: Knipperlichten, remlicht en achterlichten.
  • Mistlicht naar 24S: Van pin 3 naar 24S pin 7.
  • Achteruitrijlicht: Van pin 8 naar 24S pin 3.
  • Voeding naar 24S: Pin 9 naar 24S pin 4 en 6.
  • Iveco-signalen: Pin 10 naar 24N 7, pin 11 en 12 naar 24S.
  • Massa: Pin 4 naar pin 1 van beide stekkers.

Wat u kunt doen

  • Aankoppelen: Trekker en trailer elektrisch verbinden.
  • Testen: Met Jaltest PTE de signalen aflezen.
  • Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

  1. Stekkers controleren: Kijk of de pennen schoon en recht zijn.
  2. Type N aansluiten: Steek de zwarte stekker in de 24N van de trailer.
  3. Type S aansluiten: Steek de witte stekker in de 24S van de trailer.
  4. 15-pins aansluiten: Steek de 15-pins stekker in de trekker of de PTE.
  5. Functies nalopen: Controleer verlichting en voeding per functie.

Compatibele voertuigen en toepassingen

Bepalend is de pinbezetting voor Iveco. De kabel past op een trekker met een 15-pins aansluiting volgens ISO 12098 en een trailer met 7-pins aansluitingen volgens ISO 1185 en ISO 3731.

ISO 12098 naar ISO 1185 en ISO 3731:

  • Iveco-trekkers met 15-pins aansluiting: Met een trailer met 24N en 24S.
💡
Goed om te weten: De drie 15-pins naar 2x 7-pins kabels verschillen alleen in pinbezetting. De 2260108 laat pin 10 tot en met 15 vrij, de 2260136 verbindt ook pin 10, 11 en 12, en de 2260135 verbindt pin 12 en 15. De Type N is zwart, de Type S wit.

Verpakkingsinhoud

  • 1x Cojali (2260136) | Iveco 7-pins - 15-pins Type-S/N Spiraalkabel | Trailer

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Spiralkabel

Anschlüsse

Bei welcher Bordspannung das Kabel funktioniert. Lkw und Anhänger nutzen meist 24 V.Spannung
24 V
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur
-40 bis 80 °C

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge
400 cm
Referenznummer
2.260.136

Weitere Spezifikationen

Toepassing
Elektrische verbinding trekker en trailer, pinbezetting Iveco
Aansluiting trekkerzijde
15-pins ISO 12098 (male)
Aansluiting trailerzijde
7-pins Type N (ISO 1185, zwart) en 7-pins Type S (ISO 3731, wit)
Norm
ISO 12098, ISO 1185, ISO 3731
Segment
Trailer
