Cojali (2260109) | 15-poliges Type-S/N Spiralkabel | Anhänger

Name: Cojali (2260109) | 15-poliges Type-S/N Spiralkabel | Anhänger
Brand: Cojali
SKU: 2260109
Price: 158.95 EUR
Availability: InStock

€158,95 inkl.

€131,36 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

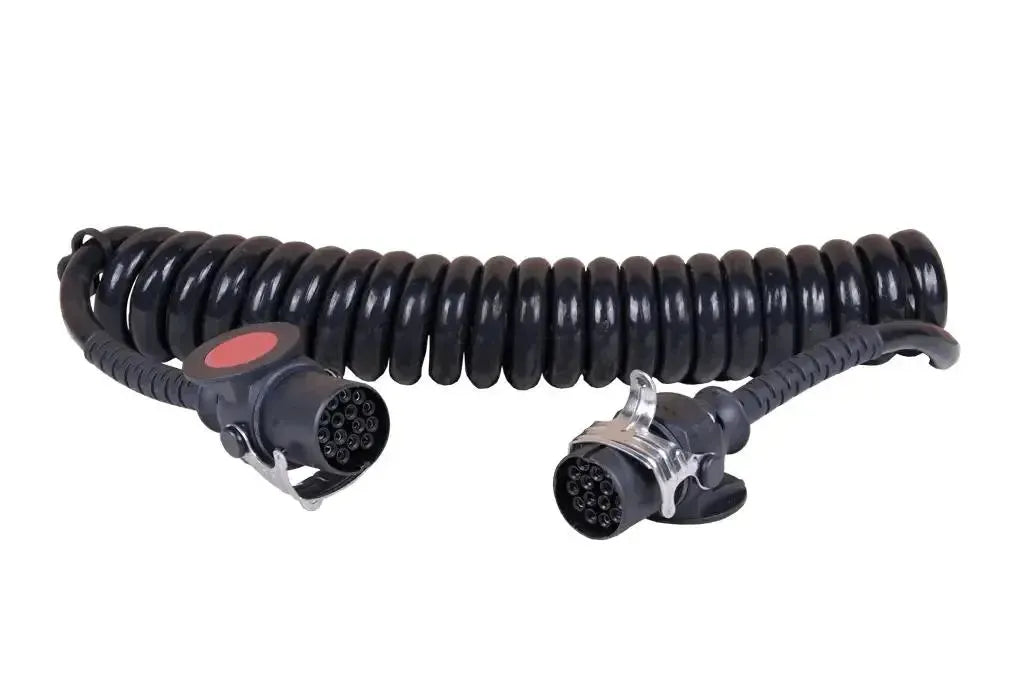

Die Cojali 2260109 ist ein 24-V-Spiralkabel mit an beiden Enden einem 15-poligen Stecker gemäß ISO 12098. Alle fünfzehn Pins sind eins zu eins durchverbunden, sodass das Kabel den 15-poligen Anschluss des Zugfahrzeugs direkt mit dem des Anhängers verbindet.

Über den 15-poligen Anschluss werden gemäß Norm die Beleuchtung, das hintere Nebelschlusslicht, das Rückfahrlicht, die Dauerspannungsversorgung sowie Signale wie Bremsbelagverschleiß, Feststellbremse und Liftachse übertragen. Im Cojali-Katalog ist das Kabel außerdem als optionales Kabel für die Jaltest PTE aufgeführt.

VORTEILE

✔Alle fünfzehn Pins sind durchverbunden, sodass auch die Signale für Bremsbelagverschleiß, Feststellbremse und Liftachse übertragen werden.

✔Ohne Umsetzung auf 7-polig: Eine direkte Verbindung zwischen zwei 15-poligen Anschlüssen.

✔Cojali nennt unter anderem WABCO 4460087100 und Volvo 20730342 als vergleichbare Referenzen.

✔Mit einer maximalen Länge von 4,5 m und einer Betriebstemperatur von -40 bis 80 °C ist das Kabel für den täglichen Einsatz im Freien geeignet.

HINWEISE

✕Die CAN-Pins 14 und 15 gemäß ISO 12098 sind nicht für EBS/ABS vorgesehen; hierfür benötigen Sie das ISO-7638-Kabel 2260113.

✕Verfügt der Anhänger über 7-polige Anschlüsse 24N und 24S, wählen Sie bitte die 2260108, 2260135 oder 2260136.

✕Ein 13-poliger Anschluss sieht dem 15-poligen ähnlich, hat aber eine andere Pinbelegung und passt nicht.

✕Nur für 24-V-Anlagen; für 12-V-Anhänger ist das Kabel nicht vorgesehen.

Anwendungen und Funktionen

Das Kabel verbindet den 15-poligen Anschluss von Zugfahrzeug und Anhänger oder dient als Prüfkabel für die Jaltest PTE.

Was das Kabel verbindet

Pin 1 bis 3: Blinkleuchten und hinteres Nebelschlusslicht.
Pin 5 bis 8: Schlussleuchten, Bremslicht, Rückfahrlicht.
Pin 9: Dauerhaft +24 V.
Pin 10 bis 12: Bremsbelagverschleiß, Feststellbremse und Liftachse.
Pin 14 und 15: CAN, nicht für EBS/ABS.
Pin 4 und 13: Masse.

Was Sie tun können

Ankuppeln: Zugmaschine und Anhänger elektrisch verbinden.
Testen: Mit dem Jaltest PTE die Signale auslesen.
Austauschen: Ein verschlissenes Spiralkabel ersetzen.

So verwenden Sie das Kabel

Stecker prüfen: Kontrollieren Sie, ob die Kontakte sauber und gerade sind.
Anschluss suchen: Suchen Sie die 15-polige Steckdose am Anhänger.
Anhängerseite anschließen: Stecken Sie einen Stecker in den Anhänger.
Zugmaschinenseite anschließen: Stecken Sie den anderen Stecker in die Zugmaschine oder das PTE.
Funktionen prüfen: Kontrollieren Sie Beleuchtung und Signale einzeln.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 15-polige Anschluss gemäß ISO 12098 auf beiden Seiten. Das Kabel passt an Zugfahrzeuge und Anhänger, die beide diesen Anschluss besitzen.

ISO 12098:

Zugfahrzeuge und Anhänger mit 15-poligem Anschluss: Gemäß ISO 12098.

💡

Gut zu wissen: Den 15-poligen Stecker erkennen Sie an dem runden Gehäuse mit fünfzehn Pins. Zählen Sie die Pins vor der Bestellung, denn die 13-polige Ausführung sieht ähnlich aus, hat aber eine andere Belegung.

Lieferumfang

1x Cojali (2260109) | 15-polige Type-S/N Spiralkabel | Anhänger

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Spiralkabel

Anschlüsse

Bei welcher Bordspannung das Kabel funktioniert. Lkw und Anhänger nutzen meist 24 V.Spannung: 24 V
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur: -40 bis 80 °C

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge: 450 cm
Wie schwer das Kabel oder der Adapter ist.Gewicht: 2,17 kg
Referenznummer: 2.260.109
