Cojali  |  SKU: 2260110

Cojali (2260110) | 15-Pin – 7-Pin Type-S Spiraladapter | Anhänger

€34,95 inkl.
€19,95 inkl.
€16,49 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

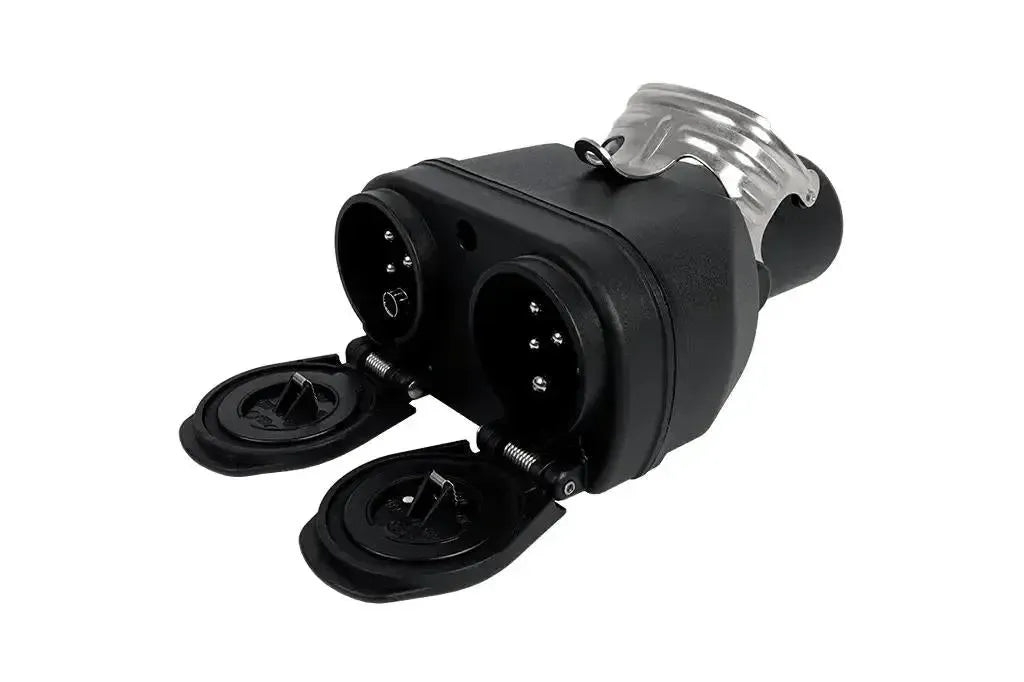

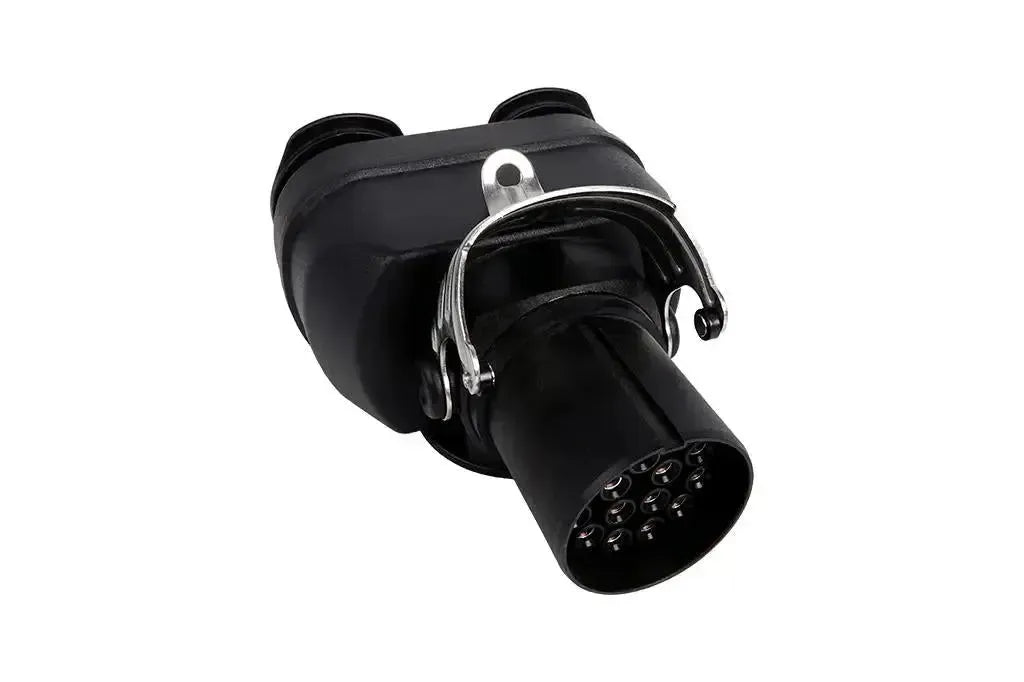

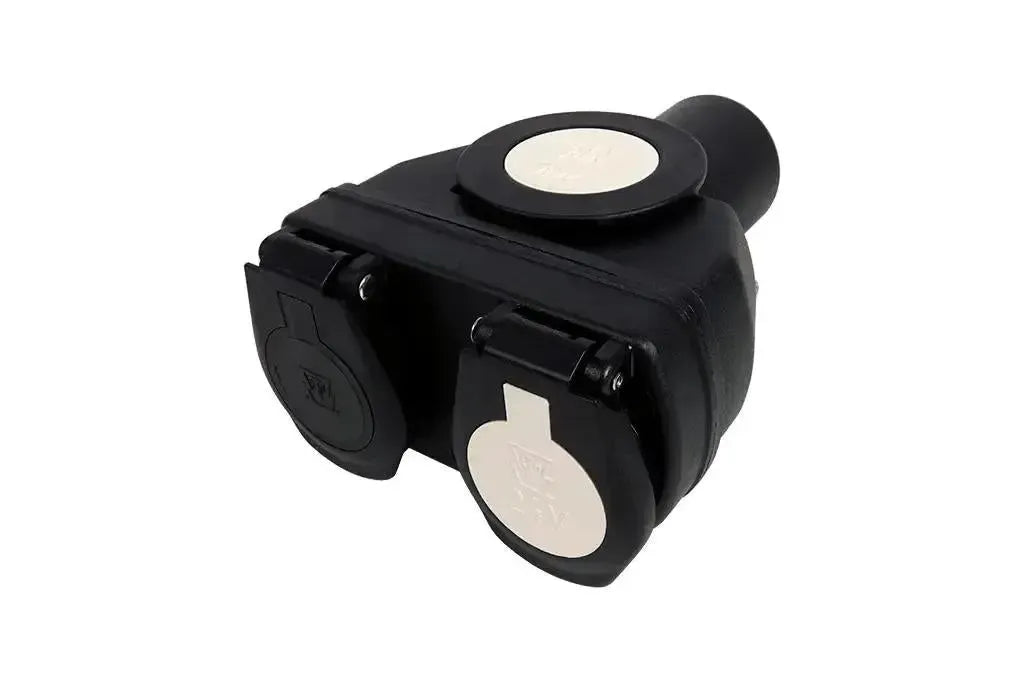

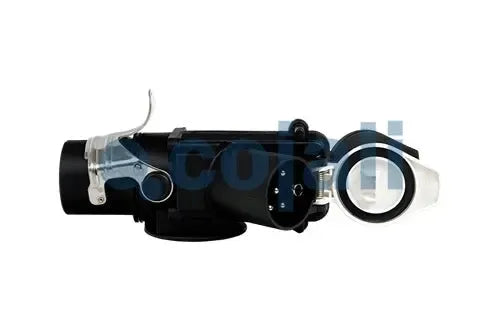

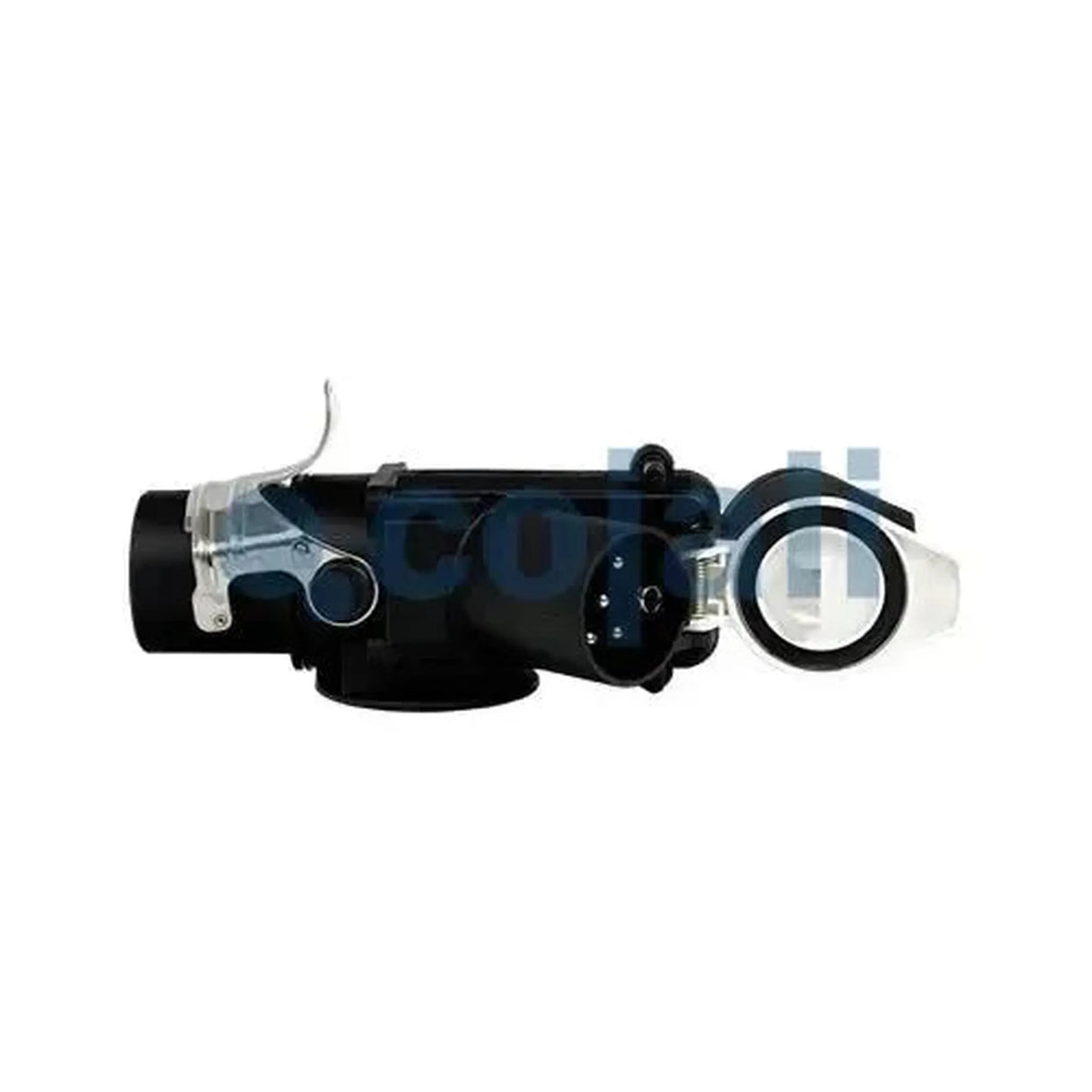

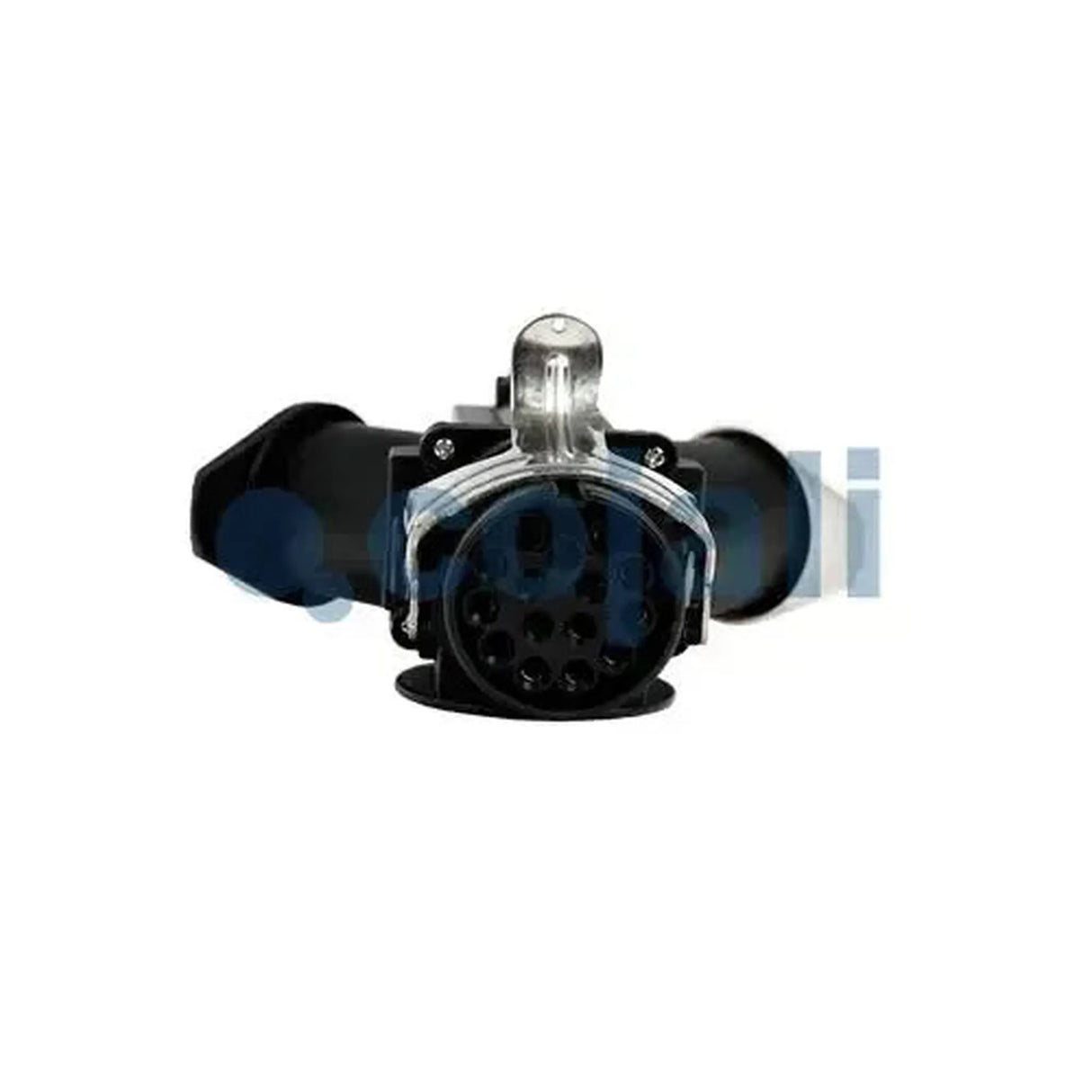

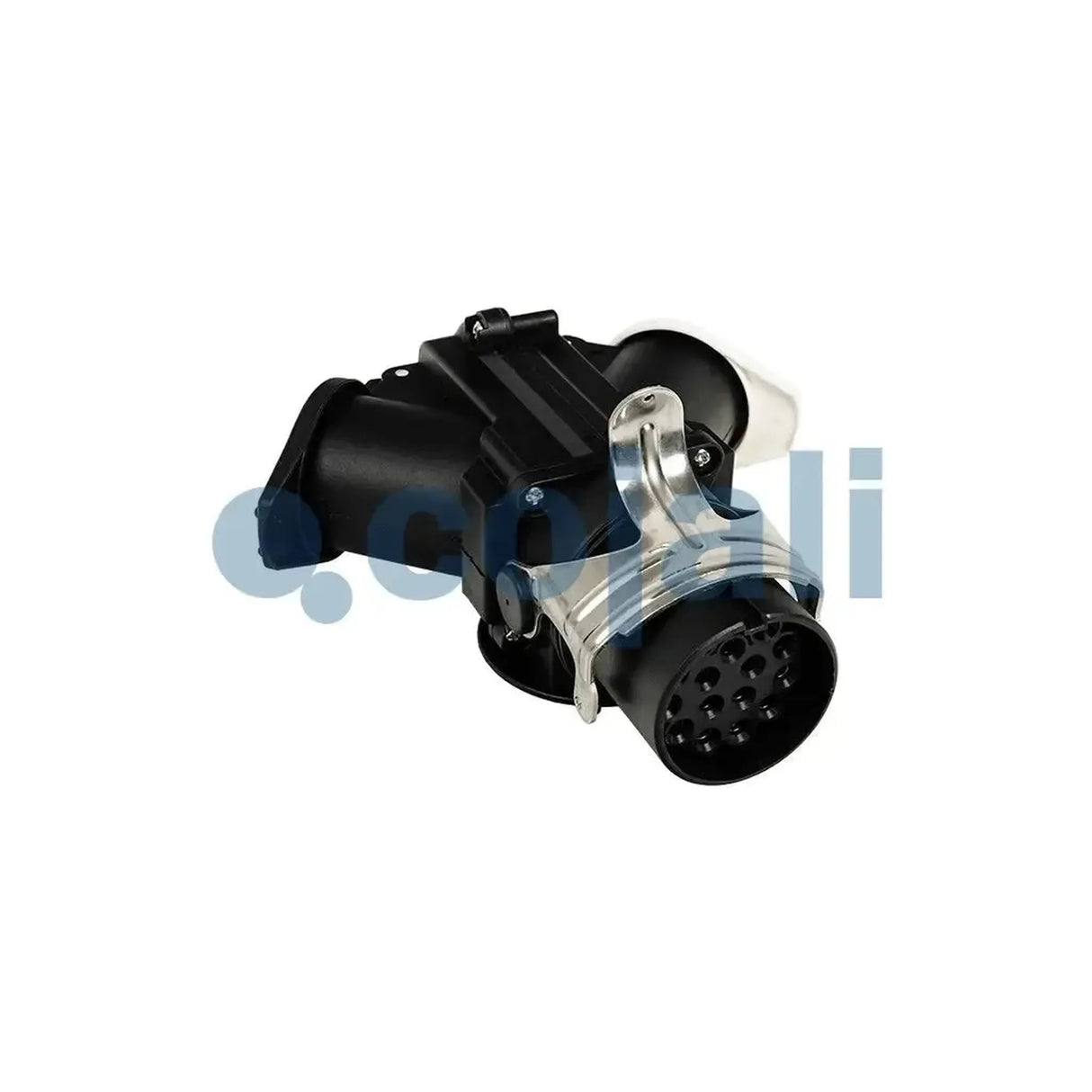

Der Cojali 2260110 ist ein Spiralkabeladapter mit einem 15-poligen Anschluss (ISO 12098) auf der einen Seite und zwei 7-poligen Steckern (male) auf der anderen Seite: ein Typ S (ISO 3731, weiß) und ein Typ N (ISO 1185, schwarz). Cojali bestimmt ihn für die Zugfahrzeugseite mit 7S/7N-Anschlüssen.

Im Cojali-Katalog ist der Adapter als optionales Kabel für das Jaltest PTE aufgeführt, das Prüfgerät für Versorgung und Signale zwischen Zugfahrzeug und Anhänger. Für den britischen Markt ist er laut diesem Katalog vorgeschrieben.

VORTEILE

✔Ermöglicht den Anschluss eines Zugfahrzeugs mit 7-poligem Typ N und Typ S an eine 15-polige Verbindung, wie die des Jaltest PTE.
✔Der schwarze 24N und der weiße 24S Stecker sind farblich zu unterscheiden, sodass Sie sie in einem Arbeitsschritt korrekt anschließen.
✔Neben Beleuchtung und Versorgung verbindet der Adapter auch Pin 10, 11 und 12 des 15-poligen Steckers.
✔Der Betriebstemperaturbereich von -40 bis 80 °C macht den Adapter für den Einsatz im Freien geeignet.

HINWEISE

✕Der Adapter hat kein ISO 7638; für die EBS/ABS-Verbindung ist die 2260113 das richtige Kabel.
✕Pin 13, 14 und 15 des 15-poligen Steckers sind nicht durchverbunden.
✕Cojali gibt keine Länge an; es handelt sich um einen Adapter, nicht um ein komplettes Spiralkabel zwischen Zugfahrzeug und Anhänger.
✕Nur für 24-V-Anlagen; für 12-V-Anhänger ist der Adapter nicht vorgesehen.

Anwendungen und Funktionen

Der Adapter verbindet die 7-poligen Anschlüsse 24N und 24S eines Zugfahrzeugs mit einer 15-poligen Verbindung, zum Beispiel bei Prüfungen mit dem Jaltest PTE.

Was das Kabel verbindet

  • 15-polig zu 24N: Pin 1, 2, 4, 5, 6, 7 und 10.
  • 15-polig zu 24S: Pin 3, 4, 8, 9, 11 und 12.
  • Pin 9 zu 24S: An Pin 2 und Pin 4.
  • Masse: Pin 4 zu Pin 1 beider Stecker.
  • Nicht verbunden: Pin 13, 14 und 15.

Was Sie tun können

  • Zugfahrzeug prüfen: Mit dem Jaltest PTE die 24N und 24S überprüfen.
  • Umsetzen: 7S/7N des Zugfahrzeugs auf 15-polig.
  • Ablesen: Pro Funktion an den LEDs des PTE.

So verwenden Sie es

  1. Stecker prüfen: Kontrollieren Sie, ob die Pins sauber und gerade sind.
  2. Typ N anschließen: Den schwarzen Stecker in die 24N des Zugfahrzeugs stecken.
  3. Typ S anschließen: Den weißen Stecker in die 24S des Zugfahrzeugs stecken.
  4. 15-polig verbinden: Die 15-polige Seite mit dem PTE-Kabel verbinden.
  5. Funktionen überprüfen: Die Funktionen einschalten und die LEDs ablesen.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist das Zugfahrzeug mit 7-poligem Typ N und Typ S. Der Adapter setzt diese Anschlüsse auf ISO 12098 um.

ISO 1185 und ISO 3731 auf ISO 12098:

  • Zugfahrzeuge mit 24N- und 24S-Anschluss: Gemäß ISO 1185 und ISO 3731.
💡
Gut zu wissen: Der Typ-N-Stecker ist schwarz, der Typ-S-Stecker weiß. Ist am Zugfahrzeug nur eine 15-polige Steckdose vorhanden, benötigen Sie diesen Adapter nicht.

Lieferumfang

  • 1x Cojali (2260110) | 15-polig - 7-polig Type-S Spiraaladapter | Trailer

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapter

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • PTE Anhänger

Anschlüsse

In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur
-40 bis 80 °C

Maße und Gewicht

Referenznummer
2.260.110

Weitere Spezifikationen

Anwendung
Zugfahrzeug mit 7S/7N zu 15-polig, unter anderem für Jaltest PTE
Anschluss Zugfahrzeugseite
7-polig Typ S (ISO 3731, weiß) und 7-polig Typ N (ISO 1185, schwarz), male
Anschluss Anhängerseite
15-polig ISO 12098
Norm
ISO 12098, ISO 1185, ISO 3731
