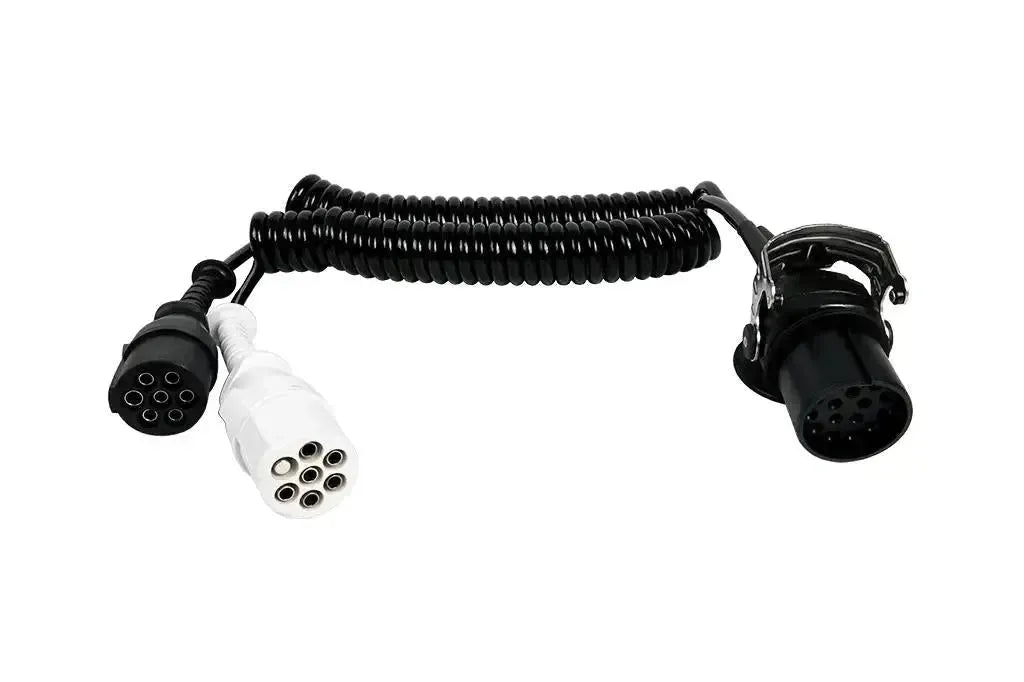

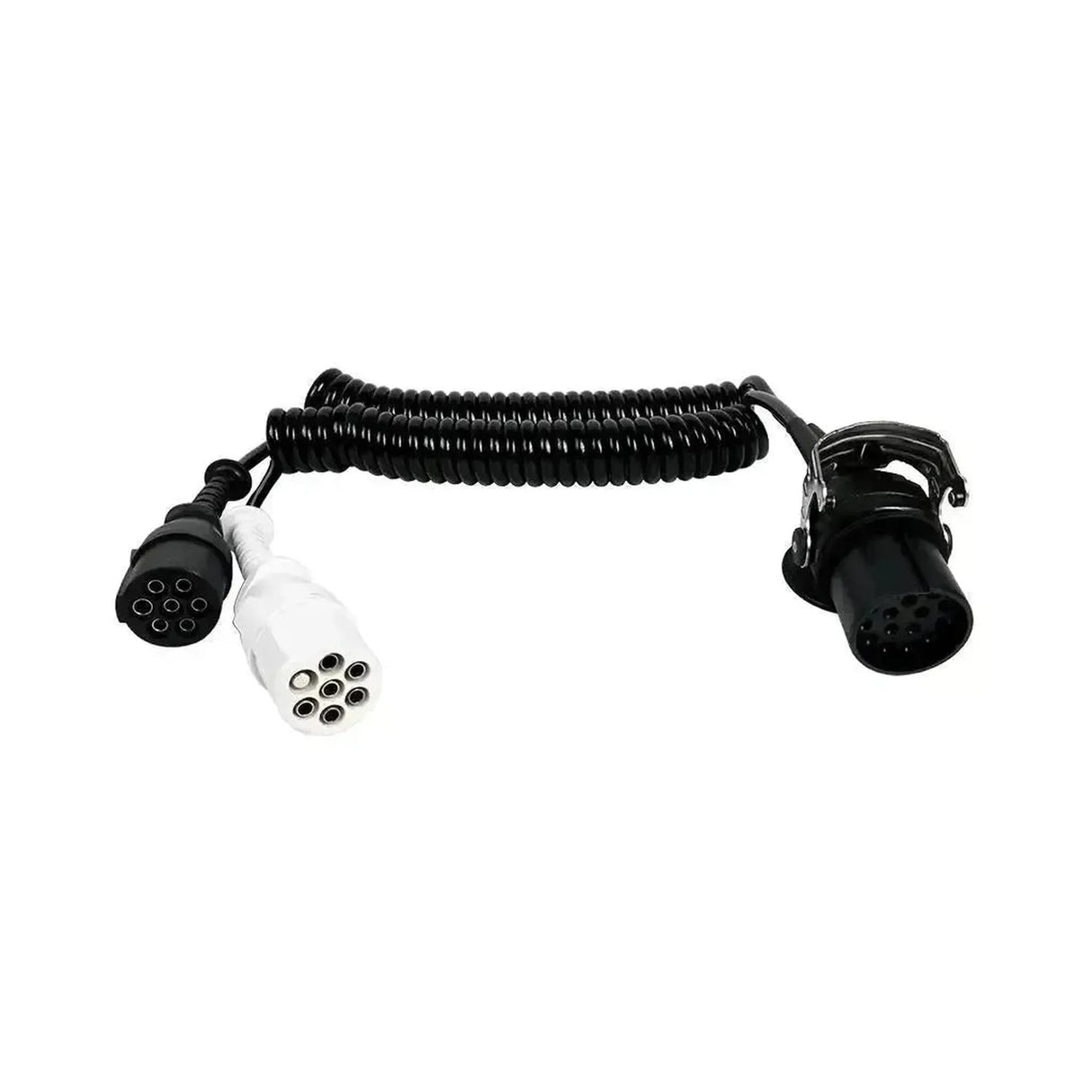

Die Cojali 2260108 ist ein 24V-Spiralkabel, das einen 15-Pin-Stecker (ISO 12098) mit zwei 7-Pin-Steckern verbindet: einem Type N (ISO 1185, schwarz) und einem Type S (ISO 3731, weiß). Es ist die Ausführung ohne herstellerspezifische Zusatzpins.

Sie verwenden das Kabel zwischen einem Zugfahrzeug mit 15-Pin-Anschluss und einem Anhänger mit den 7-Pin-Anschlüssen 24N und 24S. Im Cojali-Katalog ist es auch als optionales Kabel für den Jaltest PTE aufgeführt, das Testgerät für Versorgung und Signale zwischen Zugfahrzeug und Anhänger.

VORTEILE

✔Verbindet alle Beleuchtungsfunktionen des 15-Pin-Steckers mit dem 24N, zusätzlich Nebelleuchte und Rückfahrlicht mit dem 24S.

✔Der schwarze 24N und der weiße 24S Stecker sind farblich zu unterscheiden, sodass Sie sie in einem Arbeitsschritt korrekt anschließen.

✔Die Dauerplus +24 V von Pin 9 wird auf Pin 4 und Pin 6 des 24S geführt, sodass beide Versorgungspins am Anhänger Spannung erhalten.

✔Bei einer maximalen Länge von 4,1 m und einer Betriebstemperatur von -40 bis 80 °C ist das Kabel für den täglichen Einsatz im Freien geeignet.

HINWEISE

✕Pin 10 bis einschließlich 15 sind nicht durchverbunden, und Pin 7 des 24N bleibt frei.

✕Liegen am Zugfahrzeug herstellerspezifische Signale auf diesen Pins an, wählen Sie die 2260136 (Iveco) oder die 2260135 (Mercedes-Benz).

✕Für die EBS/ABS-Verbindung benötigen Sie zusätzlich ein Kabel mit ISO 7638, wie die 2260113.

✕Nur für 24V-Anlagen; für 12V-Anhänger ist das Kabel nicht vorgesehen.

Anwendungen und Funktionen

Das Kabel verbindet ein Zugfahrzeug mit 15-Pin-Anschluss mit einem Anhänger mit 24N- und 24S-Anschluss oder dient als Testkabel für den Jaltest PTE.

Was das Kabel verbindet

Beleuchtung zu 24N: Blinker, Bremslicht und Rücklichter.
Nebelleuchte zu 24S: Von Pin 3 zu 24S Pin 7.
Rückfahrlicht: Von Pin 8 zu 24S Pin 3.
Stromversorgung zu 24S: Pin 9 zu 24S Pin 4 und 6.
Masse: Pin 4 zu Pin 1 beider Stecker.
Nicht verbunden: Pin 10 bis einschließlich 15.

Was Sie tun können

Ankuppeln: Zugfahrzeug und Anhänger elektrisch verbinden.
Testen: Mit dem Jaltest PTE die Signale auslesen.
Austauschen: Ein verschlissenes Spiralkabel ersetzen.

So verwenden Sie ihn

Stecker prüfen: Kontrollieren Sie, ob die Pins sauber und gerade sind.
Type N anschließen: Den schwarzen Stecker in die 24N am Anhänger stecken.
Type S anschließen: Den weißen Stecker in die 24S am Anhänger stecken.
15-Pin-Anschluss: Den 15-Pin-Stecker in das Zugfahrzeug oder den PTE stecken.
Funktionen prüfen: Beleuchtung und Stromversorgung je Funktion kontrollieren.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 15-Pin-Anschluss nach ISO 12098 am Zugfahrzeug. Am Anhänger benötigen Sie 7-Pin-Anschlüsse nach ISO 1185 und ISO 3731.

ISO 12098 zu ISO 1185 und ISO 3731:

Zugfahrzeuge mit 15-Pin-Anschluss: Mit einem Anhänger mit 24N und 24S.

💡

Gut zu wissen: Die drei Kabel von 15-Pin auf 2x 7-Pin unterscheiden sich nur in der Pinbelegung. Das 2260108 lässt Pin 10 bis einschließlich 15 frei, das 2260136 verbindet auch Pin 10, 11 und 12, und das 2260135 verbindet Pin 12 und 15. Der Type N ist schwarz, der Type S weiß.

Lieferumfang

1x Cojali (2260108) | 15-Pin - 7-Pin Type-S/N Spiralkabel | Anhänger

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Spiralkabel

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite: 15-poliger Stecker (ISO 12098)
Bei welcher Bordspannung das Kabel funktioniert. Lkw und Anhänger nutzen meist 24 V.Spannung: 24 V
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur: -40 bis 80 °C

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge: 410 cm
Wie schwer das Kabel oder der Adapter ist.Gewicht: 1,59 kg
Referenznummer: 2.260.108

Weitere Spezifikationen

Anwendung: Elektrische Verbindung Zugfahrzeug und Anhänger
Anschluss Zugfahrzeugseite: 15-Pin ISO 12098 (Stecker)
Anschluss Anhängerseite: 7-Pin Type N (ISO 1185, schwarz) und 7-Pin Type S (ISO 3731, weiß)
Norm: ISO 12098, ISO 1185, ISO 3731
