Jaltest Marine (Außenbord) Diagnosegerät

Toepassingen en functionaliteiten

De Jaltest Link V9 legt de verbinding tussen de diagnoseaansluiting op de motor en de Jaltest-software op uw laptop. De vier Marine-uitleesapparaten delen dezelfde hardware, de losse set 70001053; het verschil zit volledig in de softwaremodule. Bij de software hoort een naslagwerk met schema's, storingszoekers en onderhoudsgegevens, en in de expertmodus wijzigt u ook parameters in de regeleenheden.

Wat er in de koffer zit

• Link V9 (70001015): Interface, DB26 en USB-C.
• Multipin Kit (70002007): Multipins en accuvoeding.
• JDC213.9: DB26 naar 16-pins OBD2.
• JDC107.9B: Link V9 naar USB-C.
• JDC100B: Verlengkabel DB26, 250 cm.
• 70003015: Compacte koffer.
• 74502004: Software-activatie Buitenboord.
• 74502014: Software-licentie, eerste jaar.
• INFO Online Marine (29479): Naslagwerk.
• Jaltest GRP: Werkplaatssoftware van Cojali.

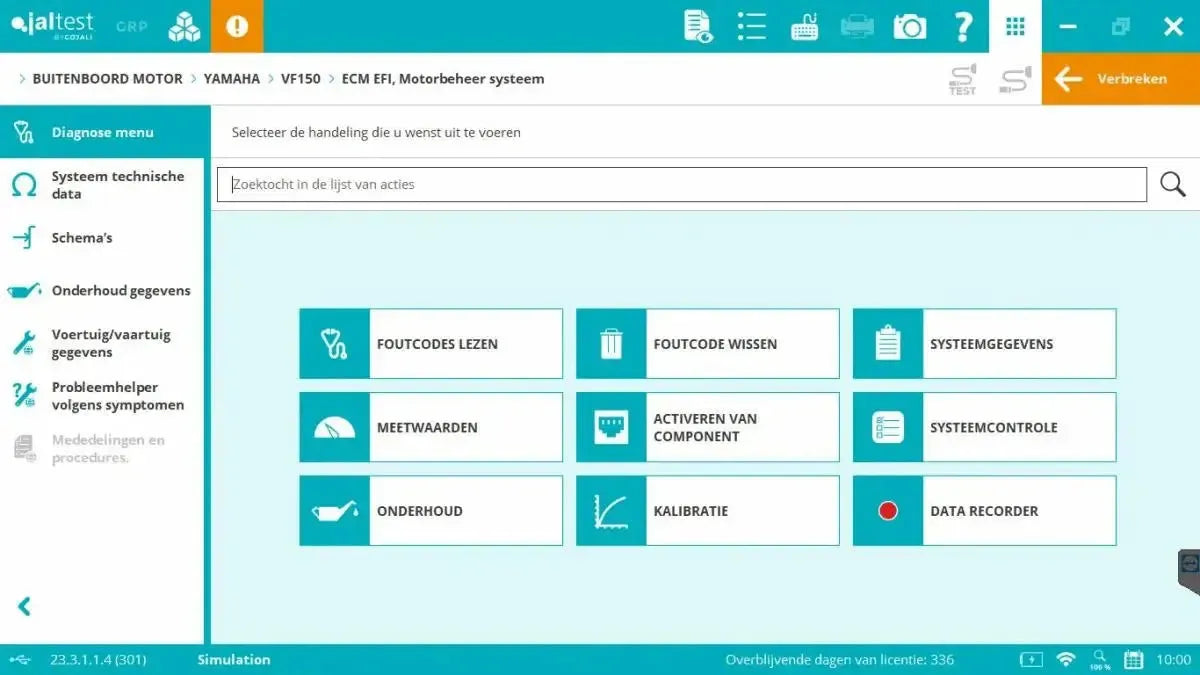

Wat u kunt doen

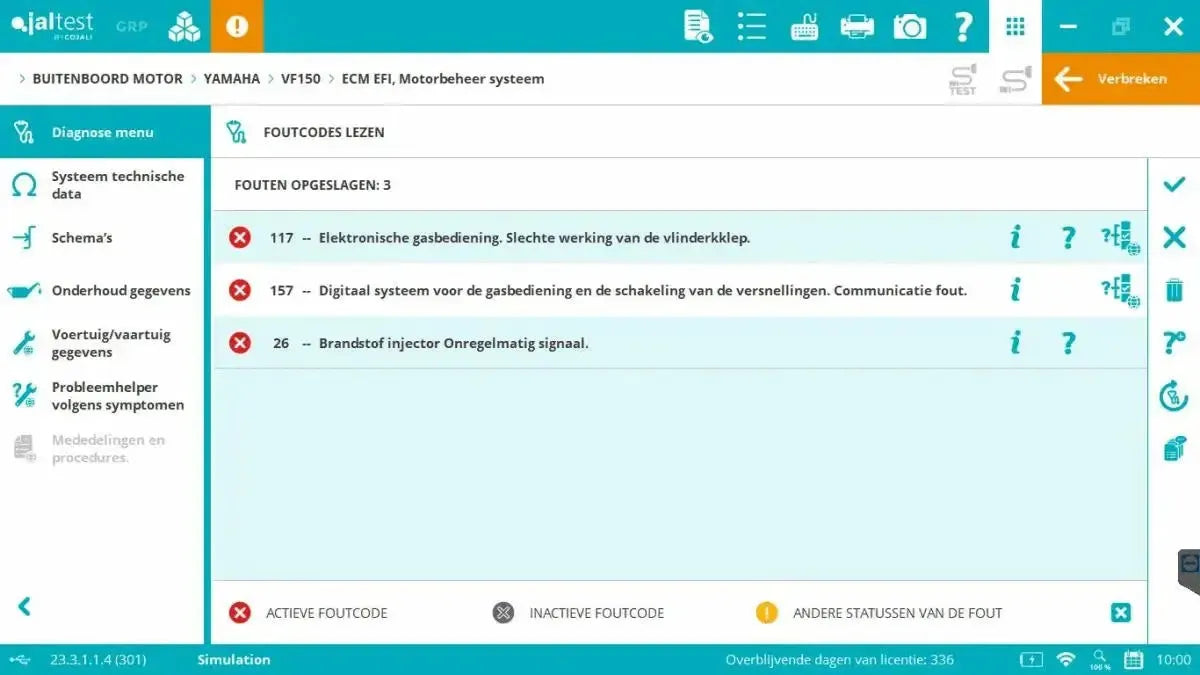

• Foutcodes: Lezen en wissen, met omschrijving.
• Meetwaarden: Toerental, brandstofdruk, trim.
• Componenten: Injectoren, pomp, trimmotor.
• ECU-gegevens: Ook het totaal aantal draaiuren.
• Cilinders: Afzonderlijk uitschakelen.
• Stationair toerental: Aanpassen voor sleepsnelheid.
• Leerwaarden: Adaptieve waarden terugzetten.
• Service-uren: Op nul zetten.
• Gasklep: Positiesensor kalibreren.
• Trim en tilt: Sensor opnieuw inleren.

Zo gebruikt u hem

1. Software installeren: Installeer Jaltest op uw Windows-pc.
2. Activering: Wij activeren de Buitenboord-module op de Link.
3. Link koppelen: Verbind de Link V9 via de JDC107.9B met de pc.
4. Aansluiten: JDC213.9 of merkkabel, zo nodig via de JDC100B.

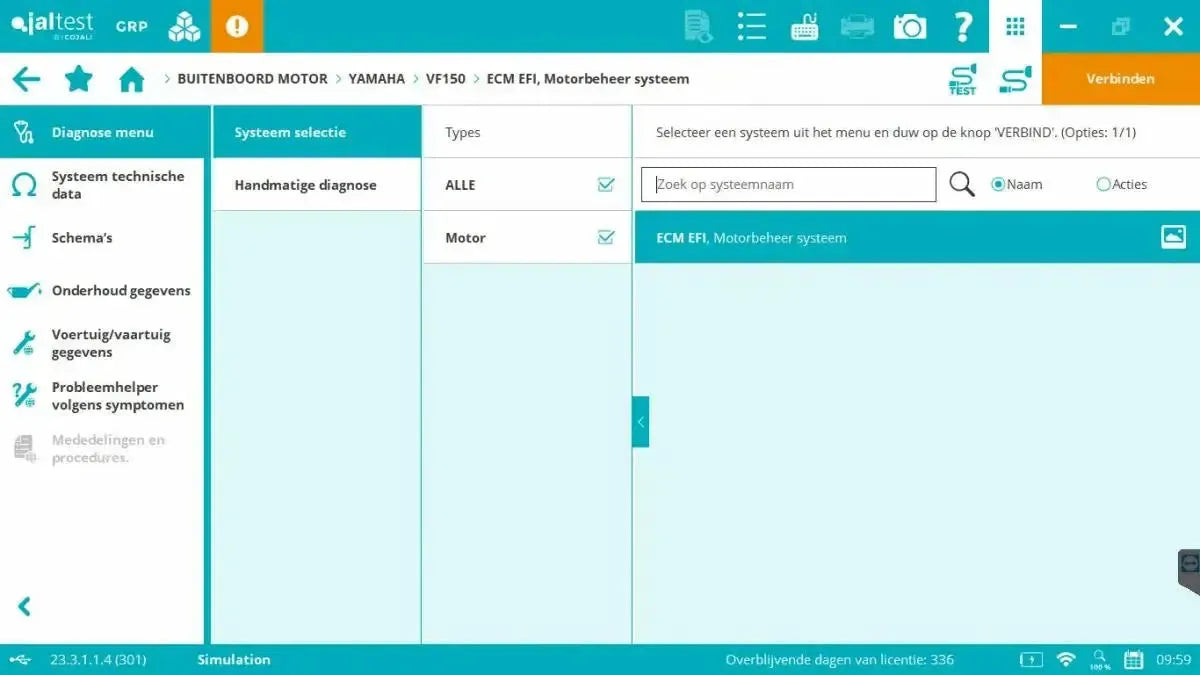

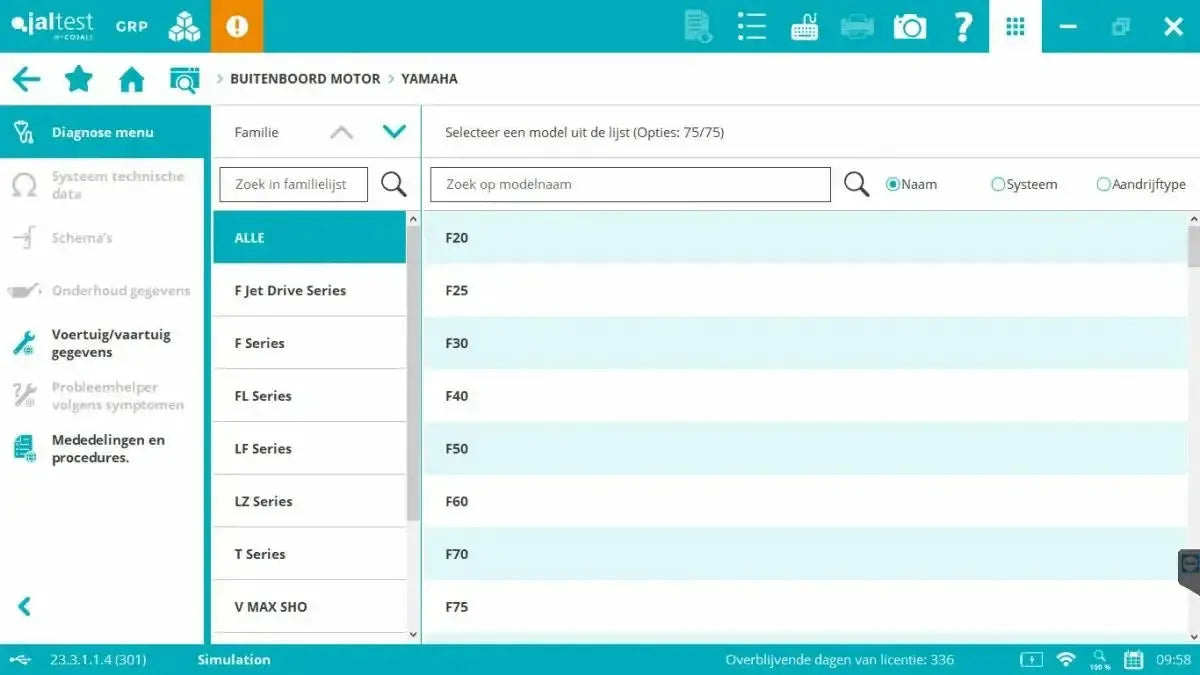

5. Uitlezen: Kies merk en motor in Jaltest Marine.

Compatibele motoren en toepassingen

Bepalend is de softwaremodule, niet de koffer. Jaltest Marine Buitenboord bestrijkt de motor op de spiegel, van de lichte viertakt tot de zware blokken met directe inspuiting en SmartCraft-elektronica. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling volgt het land waar het merk vandaan komt, niet de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland; Chinees staat los van Aziatisch, waar Japan, Zuid-Korea en India onder vallen.

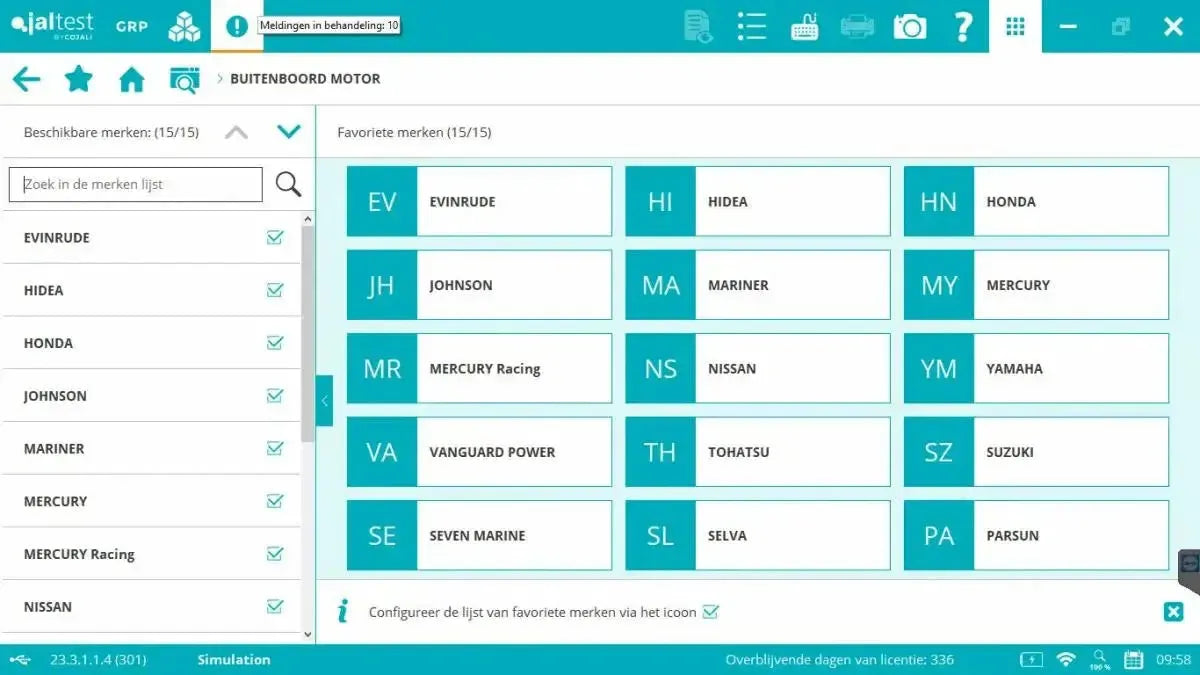

Buitenboordmotoren (15 merken):

• Europees (1): Selva.
• Aziatisch (5): Honda, Nissan, Suzuki, Tohatsu en Yamaha.
• Amerikaans (6): Evinrude, Johnson, Mariner, Mercury, Mercury Racing en Seven Marine.
• Chinees (2): Hidea en Parsun.
• Overig (1): Vanguard Power, waarvan de herkomst niet is vastgesteld.

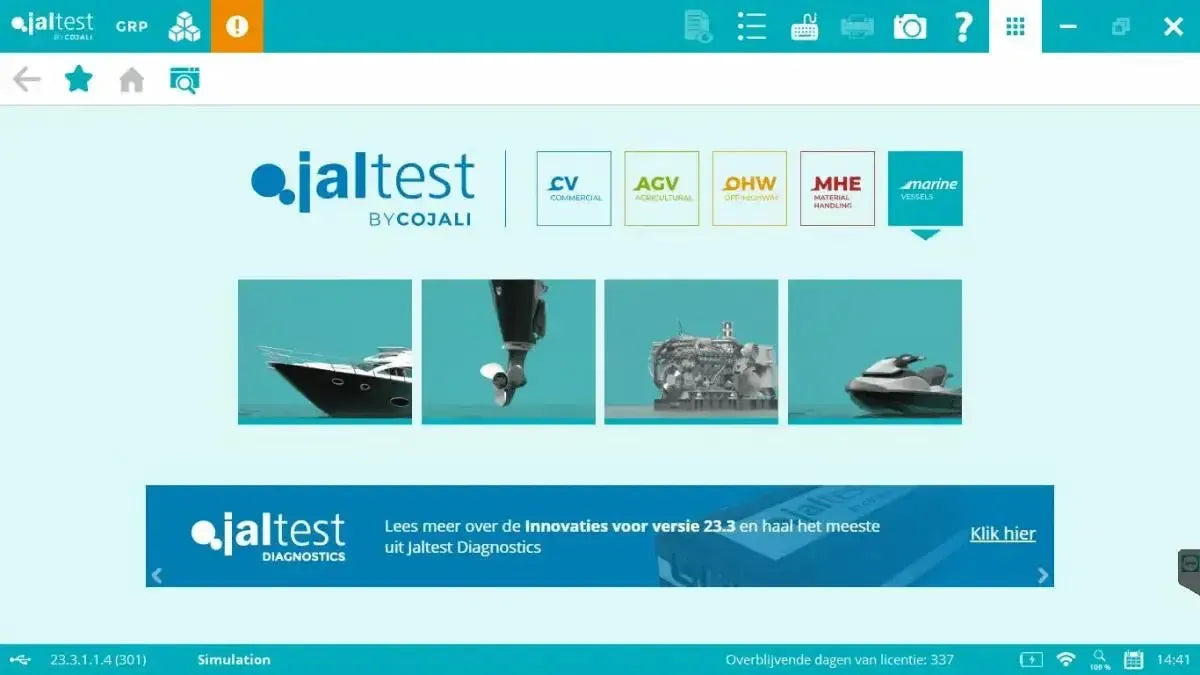

De vier Marine-sets:

• Marine Compleet: Binnenboordmotoren, buitenboordmotoren, stationaire motoren en waterscooters, met 38, 15, 27 en 5 merken.
• Marine Binnenboord: Binnenboordmotoren, hekaandrijvingen en generatoren, met 38 merken.
• Marine Buitenboord: Alleen buitenboordmotoren, met 15 merken. Dit is de set op deze pagina.
• Marine Jetski: Alleen waterscooters, met 5 merken.

De systemen aan boord

• Motorregeling: De regeleenheid onder de kap, waaronder de Mercury PCM-555 en ECM-555, de SmartCraft G3-installatie, de Honda ECM PGM-FI en de motorregeling van de Suzuki DF-serie.
• Brandstofsysteem: Inspuiting, injectoren, brandstofpomp en brandstofdruk.
• Gasklep: De gaskleppositiesensor (TPS), die de gashendelrespons bepaalt.
• Trim en tilt: De trimhoek, de trim- en tiltmotor en de hoeksensor die de stand op het scherm zet.
• Toerentalregeling: Het stationaire toerental, onder meer voor het varen met sleepsnelheid.
• Bedieningselektronica: De afstandsbediening en het instrumentenpaneel aan de stuurstand.
• Boordnetwerk: Het NMEA 2000-netwerk waarop de motorgegevens bij de instrumenten komen.

Technische informatie en expertmodus

INFO Online Marine (29479) zit in de software, is niet los te koop en is in 2026 kosteloos.

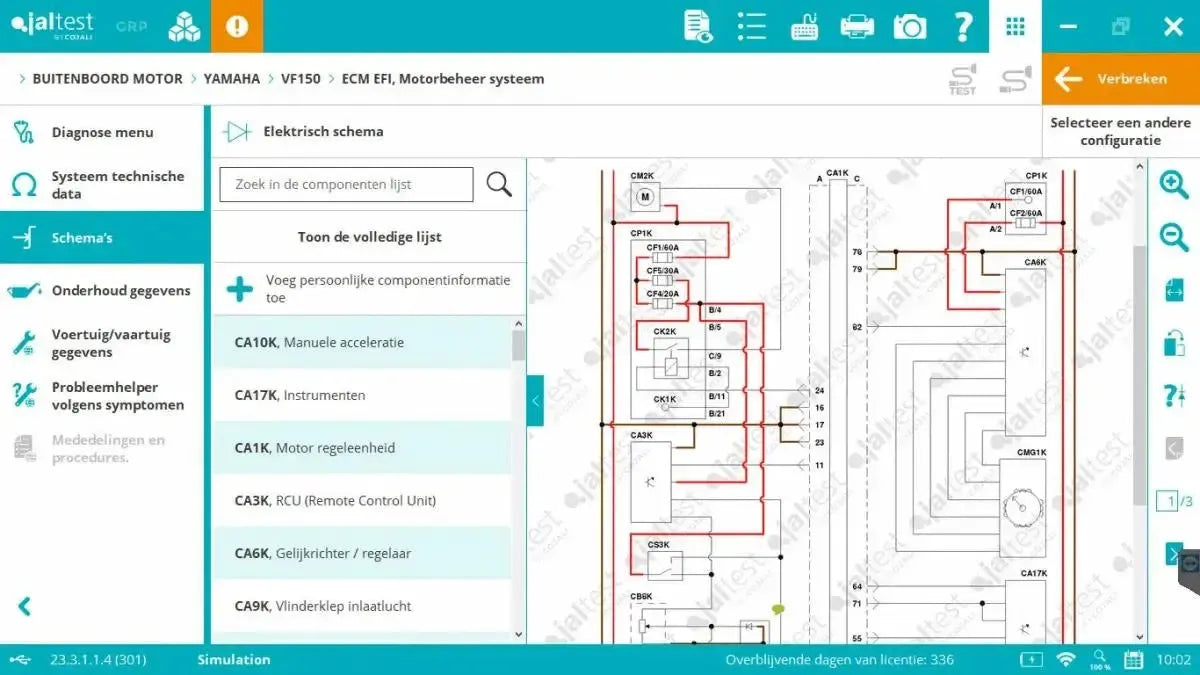

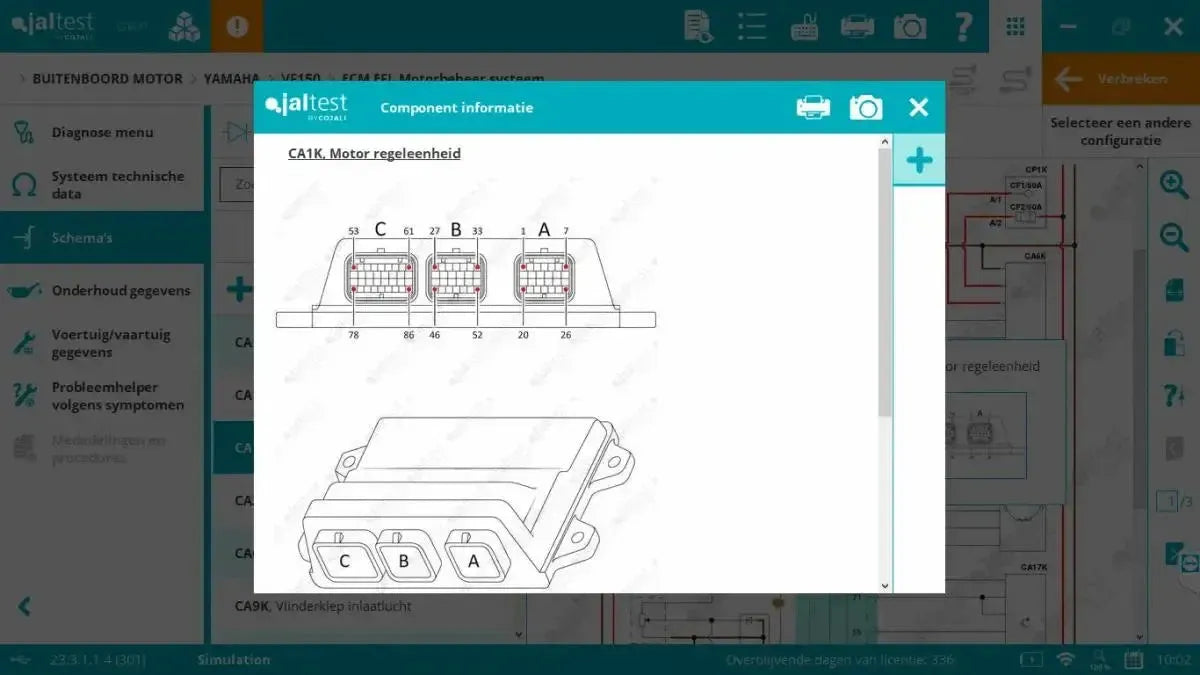

• Schema's: De elektrische schema's van het motorsysteem, met aanklikbare zekeringen, massa-aansluitingen, sensoren, regeleenheden en bedrading.
• Technische gegevens: Aanhaalmomenten, afstelgegevens, vloeistofspecificaties en de gegevens van sensoren, actuatoren en regeleenheden.
• Reparatiegidsen per foutcode: Bedradingsinspectie, componenttest en de voorgestelde oplossing, stap voor stap.
• Storingszoeker op symptoom: Zoeken zonder foutcode, op een klacht als moeilijk starten, vermogensverlies of oververhitting.
• Technische bulletins: De meldingen van Cojali over veelvoorkomende storingen en terugkerende fouten per merk.

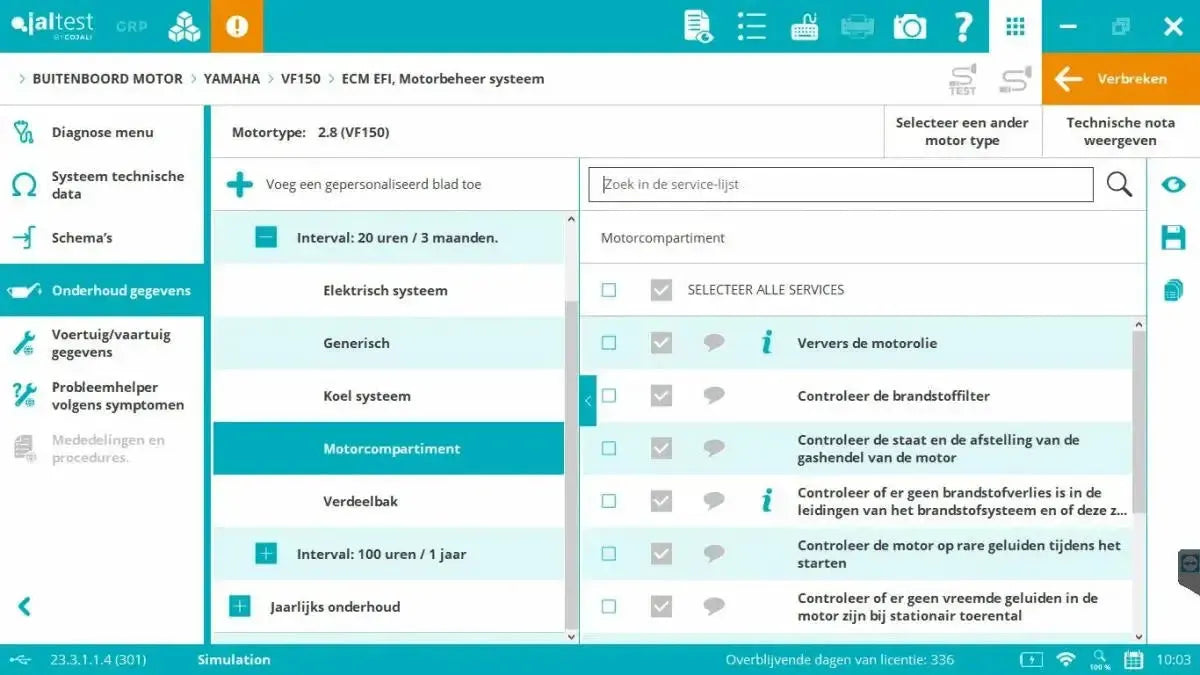

• Onderhoudsgegevens: Onderhoudsschema's op draaiuren, met het vervangen van filters, impellers, V-snaren, thermostaten en anodes.
• Expertmodus, inbegrepen: Sensoren en actuatoren kalibreren, bedrijfsparameters instellen en inleerprocedures uitvoeren.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Vrijwel elk buitenboordmerk houdt zijn eigen diagnosestekker, ook op nieuwe motoren. Welke kabel u nodig heeft, bepaalt de diagnoseaansluiting op de motor en niet de naam op de motorkap: Controleer de stekker aan de motor zelf voordat u bestelt.

• Multipin Kit Jaltest Marine (70002007): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en de voedingskabel JDC10AM2 met accuklemmen. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• Buitenboordkabelset (70002025): Acht kabels: JDC601A, JDC603A, JDC608A, JDC609.9, JDC614A, JDC616A, JDC617A en JDC628A.
• Mercury: JDC603A voor de brede 4-pins stekker, JDC614A voor de 2-pins A9-stekker en JDC617A voor de 10-pins stekker van de SmartCraft G3-elektronica.
• Honda, Evinrude en Yamaha: JDC608A voor de 4-pins aansluiting op de PGM-FI-regeling, JDC609.9 voor de 3-pins Evinrude-stekker met eigen voedingstak op accuklemmen, en JDC601A voor de 3-polige Yamaha-aansluiting.
• Suzuki, Tohatsu, Hidea en Parsun: JDC616A voor de 4-pins aansluiting zit in de set. Los te bestellen zijn JDC613A voor de 8-pins aansluiting van de DF-serie, JDC624.9 voor de 18-pins stekker en JDC631A voor de 6-pins stekker onder de kap.
• Boordnetwerk: JDC628A gaat niet op de motor maar met een T-stuk in de doorgaande stam van het NMEA 2000-netwerk.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (74602004). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Software-activatie: De eenmalige aanschaf (74502004) die de Buitenboord-module ontsluit.
• Software-licentie: Het eerste jaar, twaalf maanden vanaf de activering (74502014).
• Verlenging: Jaarlijks, met de update-licentie (74602004), telkens voor opnieuw twaalf maanden.
• Activering: Wij activeren de module zodra u het toestel heeft ontvangen, op het serienummer van de meegeleverde Jaltest Link; u hoeft zelf niets door te geven.
• Losse update-licentie: Geef het serienummer van uw Jaltest Link door in het opmerkingenveld van de bestelling; wij activeren de verlenging binnen één werkdag.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft die uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502004) | Marine (Buitenboord) | Software-activatie
• 1x Jaltest (74502014) | Marine (Buitenboord) | Software-licentie
• 1x Jaltest INFO Online Marine (29479)
