Jaltest  |  SKU: 70002025

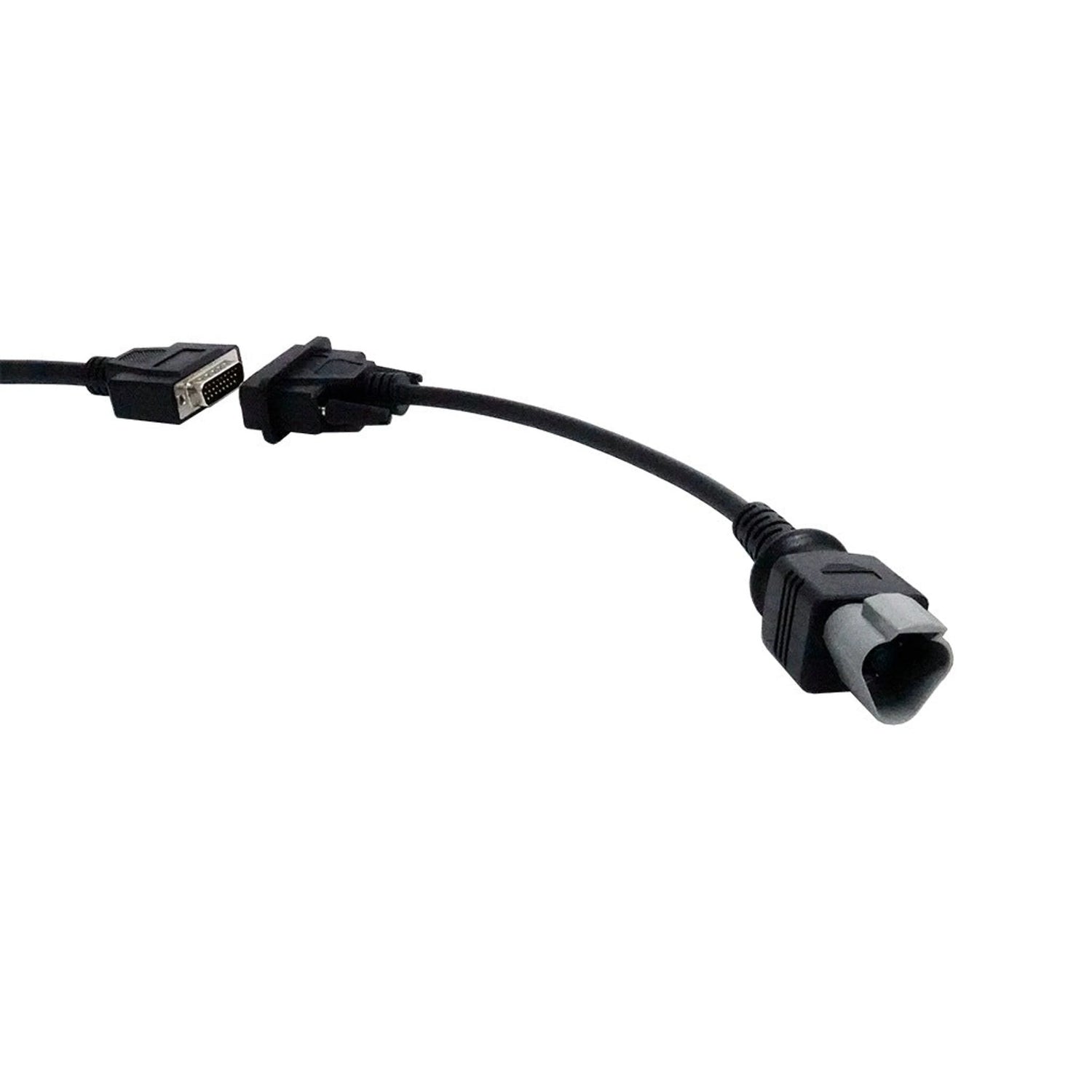

Jaltest (70002025) | Marine-Adapterkabelset Außenbord (8 Kabel) | Motorboot

€579,95 inkl.
€479,30 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

De Marine-verloopkabelset Buitenboord (70002025) bevat acht kabels waarmee u de merkeigen diagnoseaansluiting van een buitenboordmotor koppelt aan de Jaltest Link. De set bedient Yamaha, Mercury, Honda, Suzuki en Evinrude.

Een buitenboordmotor draagt zijn regeleenheid onder de kap. Voor Evinrude zit naast de directe kabel JDC609.9 ook de NMEA 2000-aftakking JDC628A in de set, waarmee u de motor via de instrumentenbus bereikt. Mercury is met drie kabels vertegenwoordigd, van de 4-polige aansluiting tot SmartCraft G3. De kabels vallen onder Jaltest Marine.

PLUSPUNTEN

✔Met acht kabels bedient u de buitenboordmotoren van vijf merken, Yamaha, Mercury, Honda, Suzuki en Evinrude.
✔Evinrude bereikt u rechtstreeks met de JDC609.9 of via de NMEA 2000-instrumentenbus met de JDC628A.
✔Mercury is gedekt van de 4-polige aansluiting (JDC603A) en de 2-polige A9 (JDC614A) tot de 10-polige SmartCraft G3 (JDC617A).
✔De JDC616A bedient de 4-polige Suzuki-aansluiting en de JDC608A de 4-polige aansluiting van Honda.

AANDACHTSPUNTEN

✕Voor de JDC609.9, de JDC614A en de JDC616A heeft u bij een Jaltest Link V9 de verlengkabel JDC100B nodig.
✕De 8-polige Suzuki-aansluiting (JDC613A) zit niet in deze set, maar alleen in de vaartuigset 70002008.
✕Voor binnenboordmotoren van Volvo Penta en Yanmar is de set 70002009 nodig, voor waterscooters de Waterscooter-kabelset (29985).
✕De kabel bepaalt niet wat u kunt uitlezen; dat doen de Jaltest-software en de dekkingstabel van de motor. Kijk aan de motor welke aansluiting onder de kap zit voordat u bestelt.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van die motor, niet de kabel.

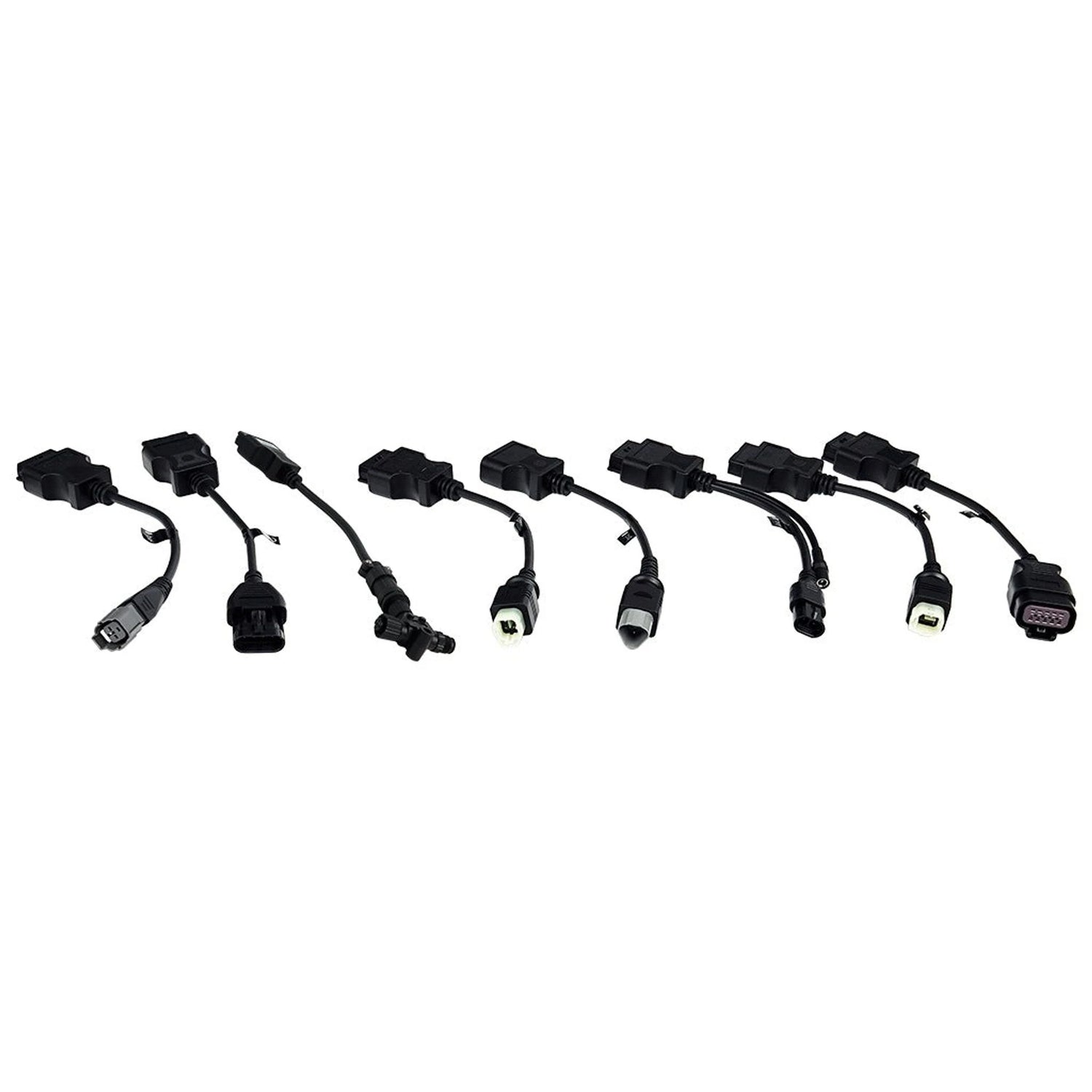

Wat er in de set zit

  • JDC601A: Yamaha 3-polig naar OBD2.
  • JDC603A: Mercury 4-polig naar OBD2.
  • JDC608A: Honda 4-polig naar OBD2.
  • JDC609.9: Evinrude, diagnoseaansluiting.
  • JDC614A: Mercury A9, 2-polig naar OBD2.
  • JDC616A: Suzuki 4-polig naar OBD2.

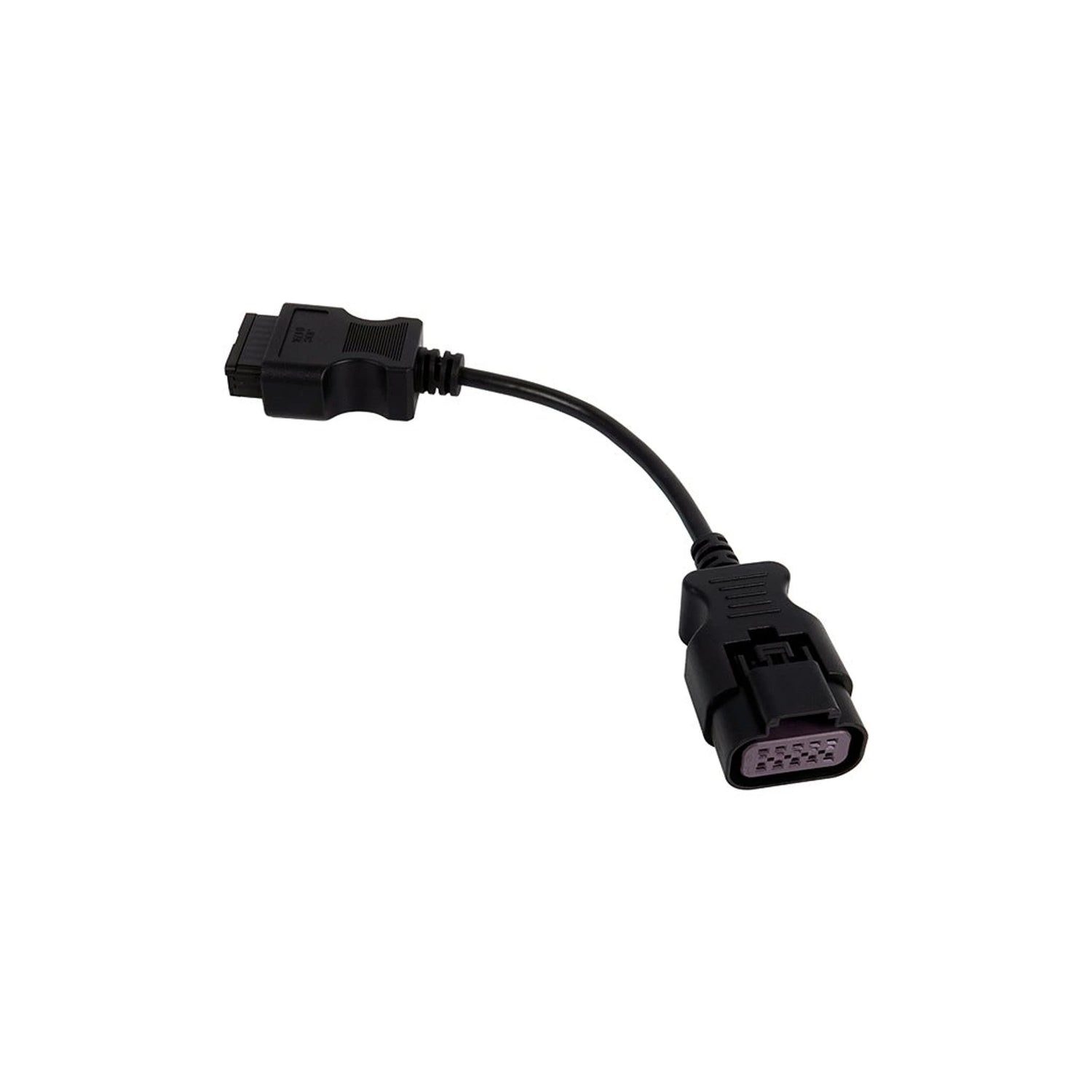

  • JDC617A: Mercury SmartCraft G3, 10-polig.

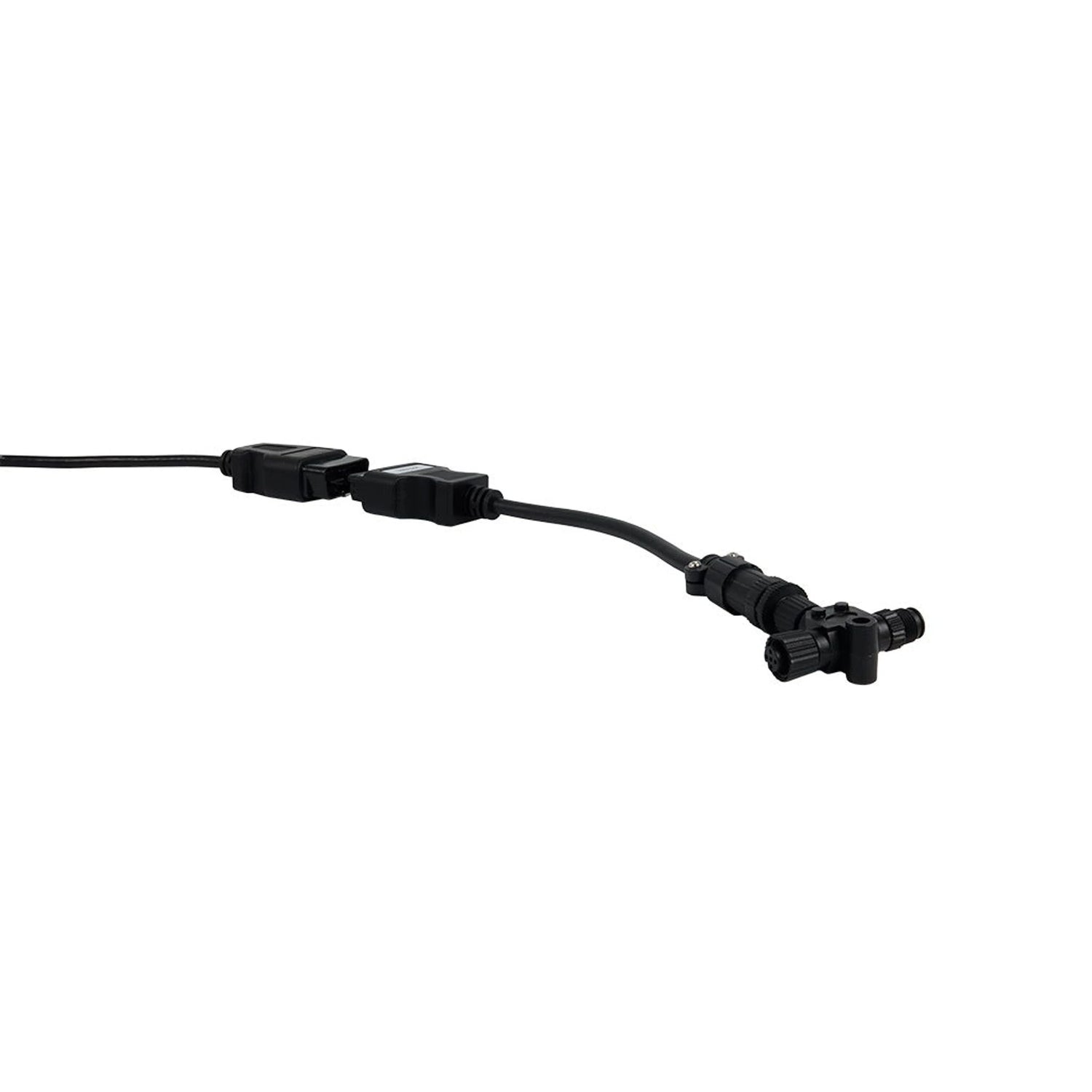

  • JDC628A: Evinrude NMEA 2000, 5+5-polig.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Meetwaarden in cijfers en grafiek.
  • Componenten: Aansturen waar de dekking dat biedt.
  • Instellingen: Configuratie en onderhoudsfuncties.

Zo gebruikt u hem

  1. Aansluiting bekijken: Kijk welke stekker onder de kap zit.
  2. Kabel kiezen: Pak de JDC-kabel voor dat merk.
  3. Aansluiten: Verbind de kabel met de Jaltest Link, bij een V9 zo nodig via de JDC100B.
  4. Software starten: Open Jaltest en kies Jaltest Marine.
  5. Uitlezen: Kies merk en motor en lees de regeleenheid uit.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de boot. Een buitenboordmotor hangt achter op de spiegel en gaat met de eigenaar mee, dus dezelfde diagnoseaansluiting komt terug op casco's van uiteenlopende werven.

Yamaha:

  • Buitenboordmotoren: 3-polige aansluiting, JDC601A.

Mercury:

  • 4-polige aansluiting: JDC603A.
  • A9, 2-polig: JDC614A.
  • SmartCraft G3, 10-polig: JDC617A.

Honda:

  • Buitenboordmotoren: 4-polige aansluiting, JDC608A.

Suzuki:

  • Buitenboordmotoren: 4-polige aansluiting, JDC616A.

Evinrude:

  • Rechtstreeks: Diagnoseaansluiting, JDC609.9.
  • Via de instrumentenbus: NMEA 2000, JDC628A.
💡
Goed om te weten: Een boot kan meerdere regeleenheden aan boord hebben, zoals de motorregeling, de instrumentenbus en soms een aparte besturingsmodule. Welke kabel u nodig heeft, hangt af van het systeem dat u wilt uitlezen. Controleer aan de motor zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC601A) | Yamaha 3-pins OBD - 16-pins OBD2 Verloopkabel | Waterscooter
  • 1x Jaltest (JDC603A) | Mercury 4-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot
  • 1x Jaltest (JDC608A) | Honda 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
  • 1x Evinrude-verloopkabel (JDC609.9)
  • 1x Jaltest (JDC614A) | Mercury (A9) 2-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 Verloopkabel | Motorboot
  • 1x Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel

Verwendung

Referenznummer
70.002.025

Weitere Spezifikationen

Type
Verloopkabelset
Aantal kabels
8 stuks
Inhoud
JDC601A, JDC603A, JDC608A, JDC609.9, JDC614A, JDC616A, JDC617A en JDC628A
Toepassing
Merkeigen diagnoseaansluitingen op buitenboordmotoren
Interface
Jaltest Link; voor de JDC609.9, de JDC614A en de JDC616A is de verlengkabel JDC100B nodig bij een Jaltest Link V9
Onderdeel van
Jaltest Marine
