VT13104 | Ford - 1,0L (EcoBoost) | Steuerkettensatz (16-teilig)

Das Steuerrad-Satz (VT13104) wurde entwickelt, um die Nockenwellen, Kurbelwelle und VCT-Einheiten (Variable Nockenwellenverstellung) bei Ford 1.0L EcoBoost-Benzinmotoren zu arretieren und einzustellen. Dieses Werkzeug ist für den Einsatz beim Wechsel des Zahnriemens oder bei anderen Motorwartungen gedacht, bei denen die Steuerzeiten korrekt eingestellt werden müssen.

Das 16-teilige Set enthält spezielle Werkzeuge wie eine Nockenwellen-Arretierplatte, ein VCT-Einstellwerkzeug, einen Schwungrad-Arretierstift und verschiedene Ausrichtwerkzeuge. Diese Teile sorgen für eine präzise Positionierung der Motorkomponenten, was für den korrekten Betrieb des Motors und des VCT-Systems notwendig ist.

Anwendung und Funktionalität:

Dieses Set enthält die Werkzeuge, die für die Überprüfung, Einstellung und den Austausch des Zahnriemens bei Ford 1.0L EcoBoost-Motoren erforderlich sind.

• Arretieren der Nockenwellen: Die mitgelieferte Arretierplatte fixiert die Nockenwellen in ihrer OT-Position (Oberer Totpunkt).
• Arretieren der Kurbelwelle: Ein Arretierstift wird verwendet, um das Schwungrad zu blockieren, wodurch die Kurbelwelle in der richtigen Position gehalten wird.
• Einstellen der VCT-Einheiten: Spezielle Werkzeuge ermöglichen die korrekte Ausrichtung und Einstellung der variablen Nockenwellenverstellung.
• Ausrichten der Kurbelwellenriemenscheibe: Ein Ausrichtwerkzeug sorgt für die korrekte Montage und Positionierung der Kurbelwellenriemenscheibe.
• Arretieren des Riemenspanners: Mit dem Arretierstift kann der Riemenspanner während der Montage des Riemens in entspannter Position gehalten werden.

Kompatible Fahrzeuge und Motorkennungen:

Geeignet für verschiedene Ford-Modelle, die mit 1.0L EcoBoost-Benzinmotoren ausgestattet sind.

Ford:

• B-Max: (2012–2018)
• C-Max: (2012–2018)
• EcoSport: (2013–heute)
• Fiesta: (2013–2017)
• Focus: (2012–2018)
• Grand C-Max: (2012–2018)
• Mondeo: (2015–2018)
• Tourneo Connect: (2013–2018)
• Tourneo Courier: (2014–heute)
• Transit Connect: (2013–2018)
• Transit Courier: (2014–heute)

Motorkennungen:

• 1.0L EcoBoost: M1DA, M1DD, M1JA, M1JC, M1JE, M1JH, M2DA, M2DB, M2DC, P4JA, P4JB, P4JC, P4JD, SFCA, SFCB, SFDB, SFJA, SFJB, SFJC, SFJD, XMJA, XMJB

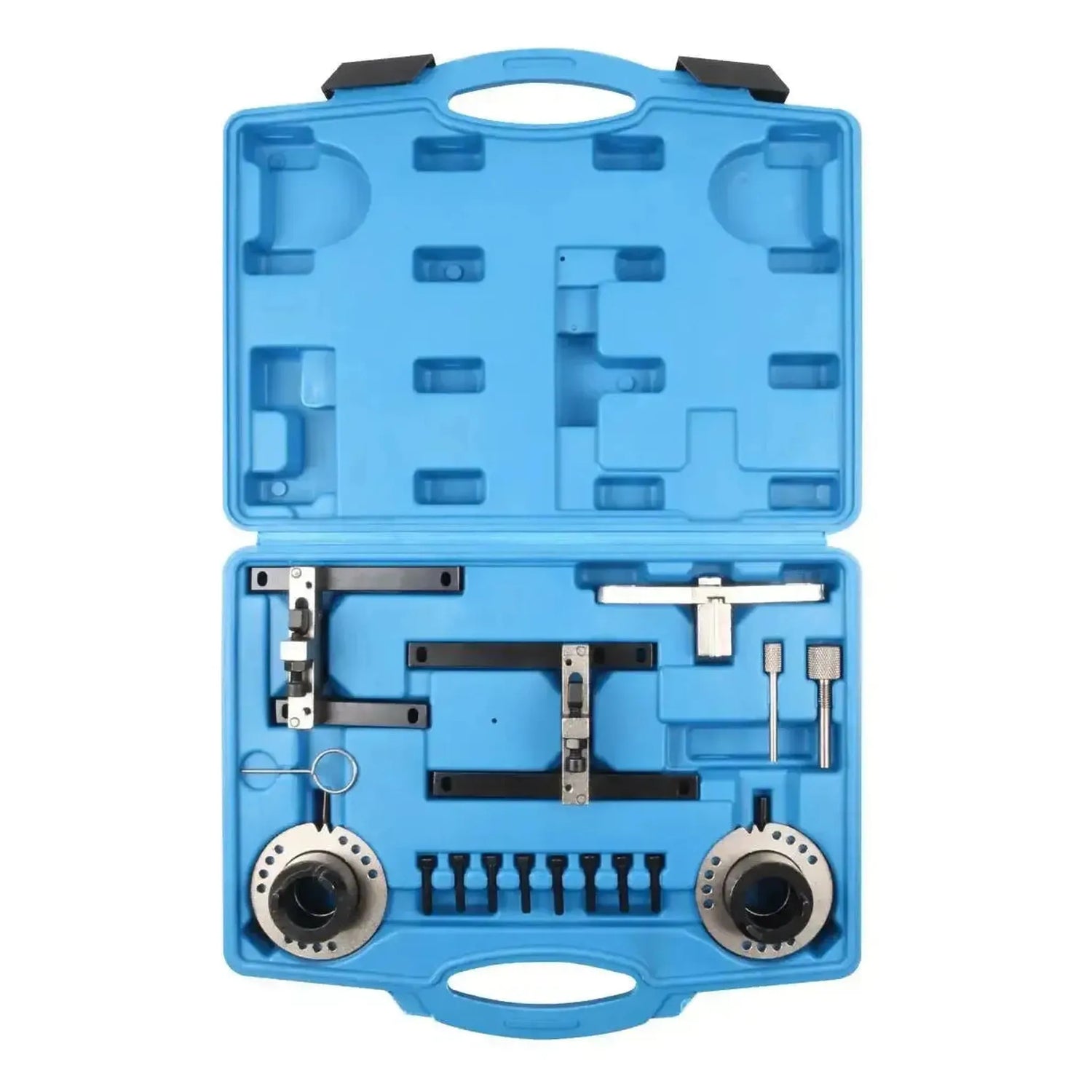

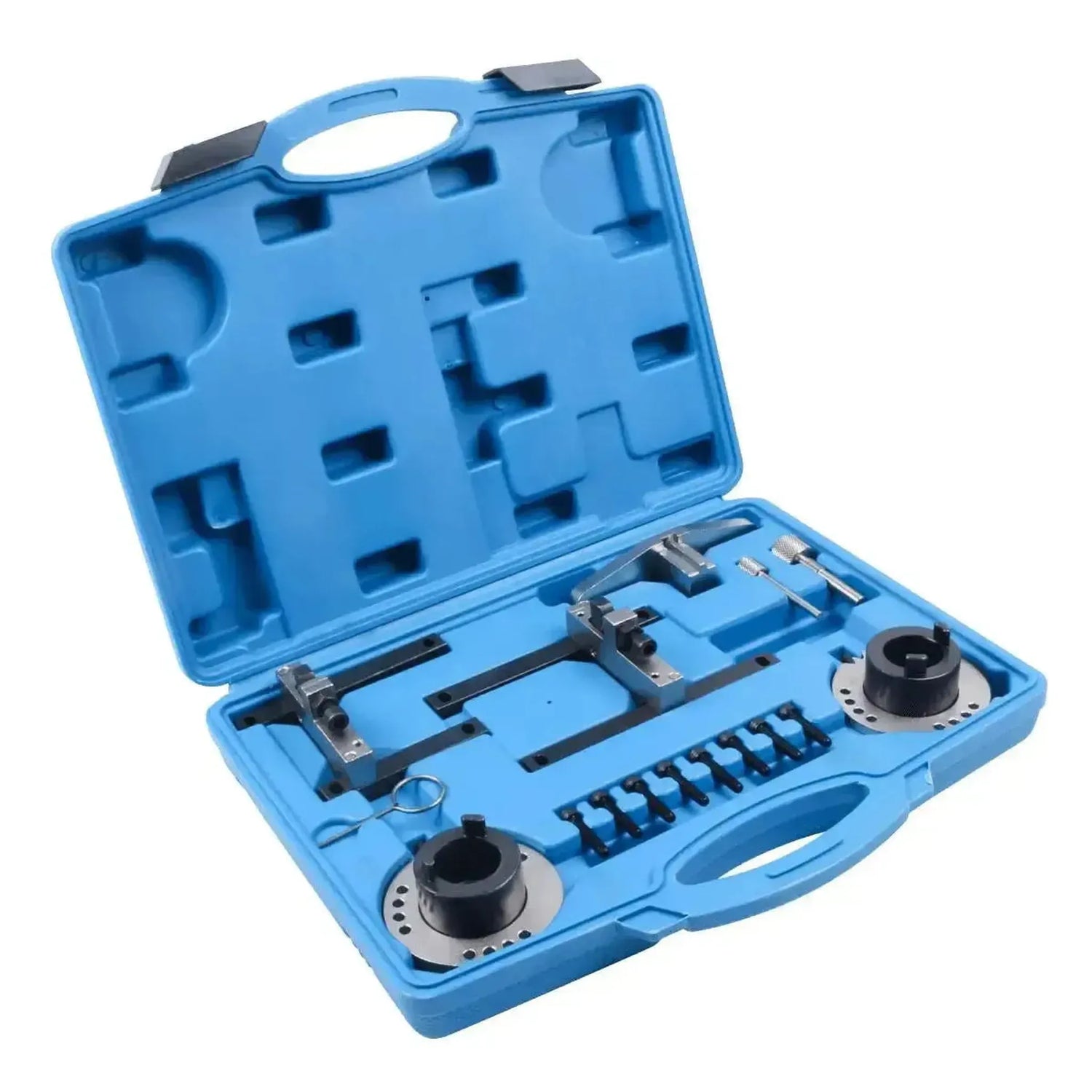

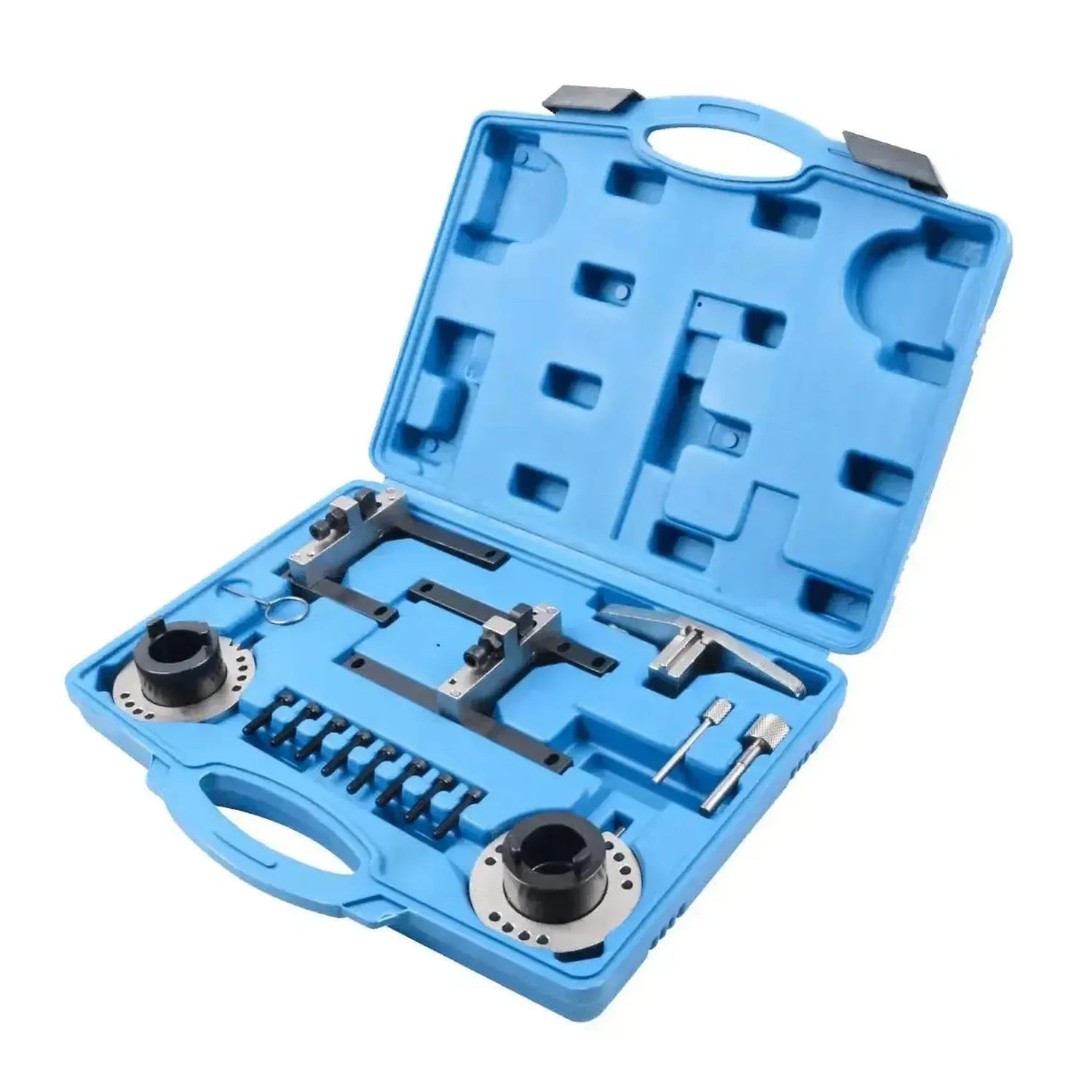

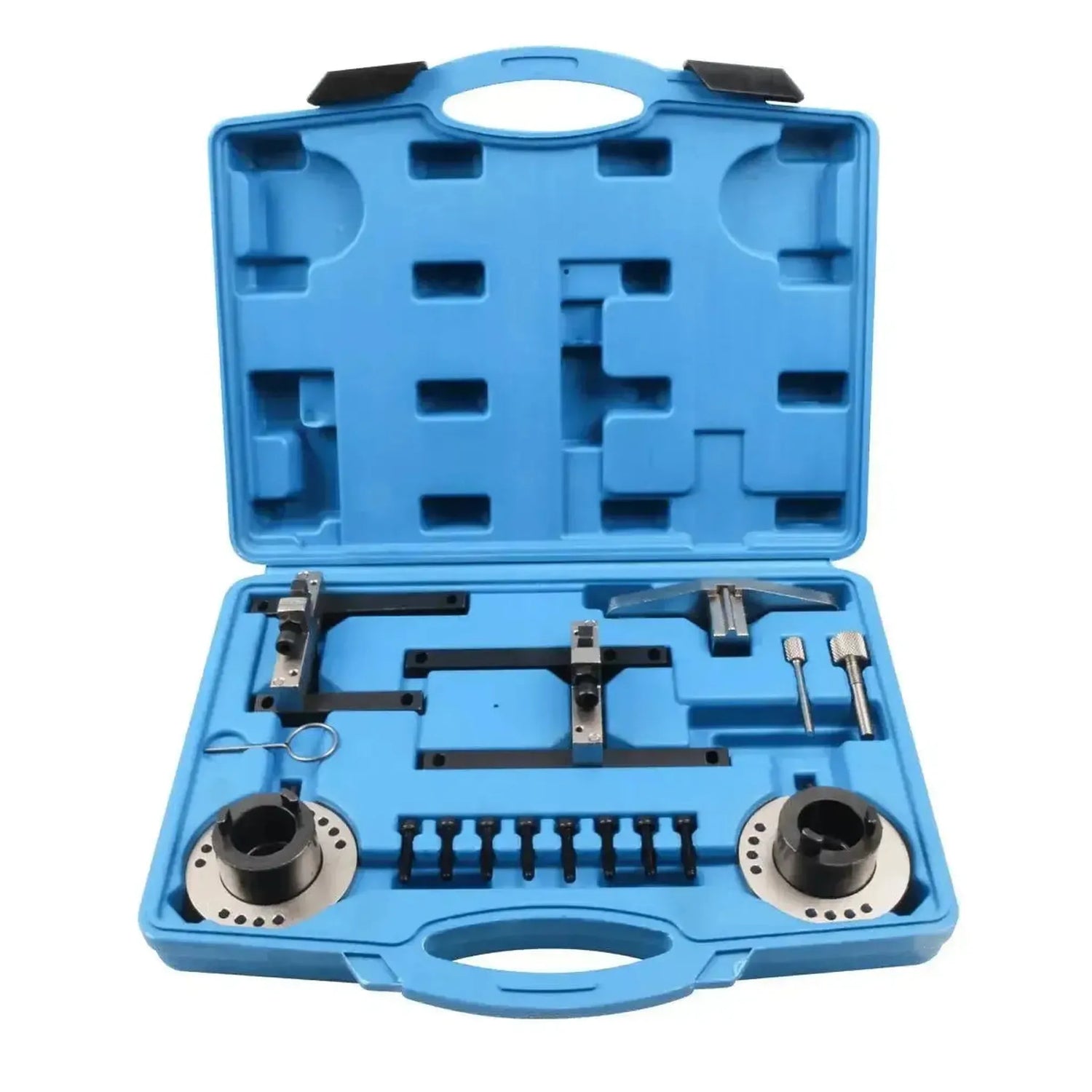

Lieferumfang:

• 1x Nockenwellen-Arretierplatte – OEM: 303-1606
• 1x Nockenwellen VCT-Einstellwerkzeug – OEM: 303-1605
• 1x Schwungrad-Arretierstift – OEM: 303-1602, 303-393A, 21-168
• 1x Nockenwellen VCT-Ausrichtwerkzeug – OEM: 303-1604
• 1x Kurbelwellenriemenscheiben-Ausrichtwerkzeug – OEM: 303-732
• 1x Riemenspanner-Arretierstift – OEM: 303-1054
• 8x Befestigungsschrauben
• 1x Aufbewahrungskoffer
