VT01812 | BMW - N51/N52/N53/N54/N55 | Steuerkettensatz (16-teilig)

Das Steuerzeiten-Set (VT01812) ist für das Verriegeln der Nockenwellen und der Kurbelwelle an BMW-Fahrzeugen mit N51-, N52-, N53-, N54- und N55-Benzinmotoren konzipiert. Dieses Werkzeug ist für den Einsatz bei Wartungsarbeiten an der Steuerkette bestimmt, wie dem Austausch der Kette, der Einstellung der Ventilsteuerzeiten oder dem Montieren und Demontieren der Nockenwellen.

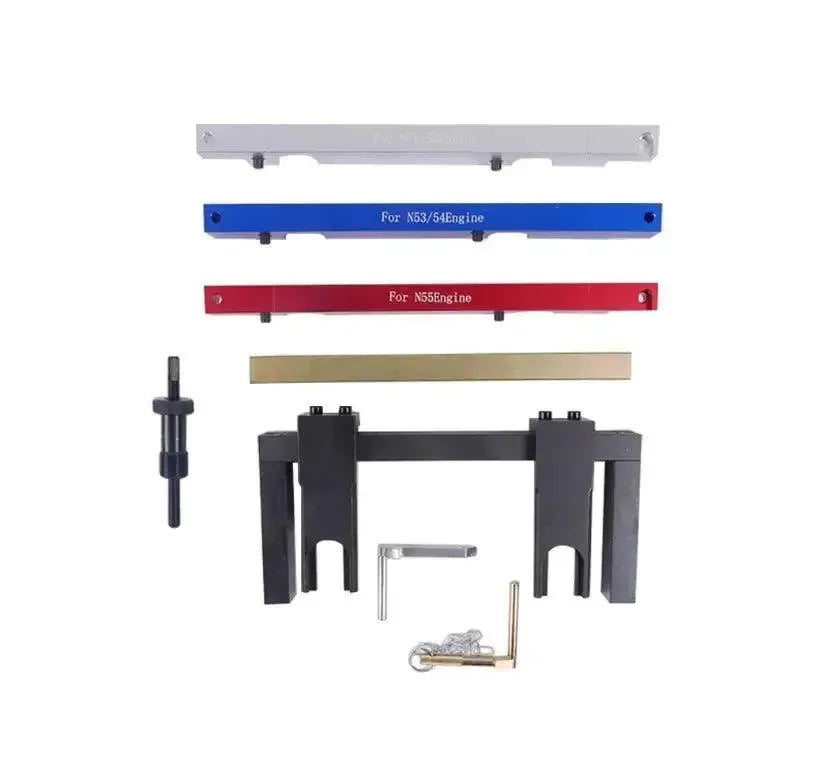

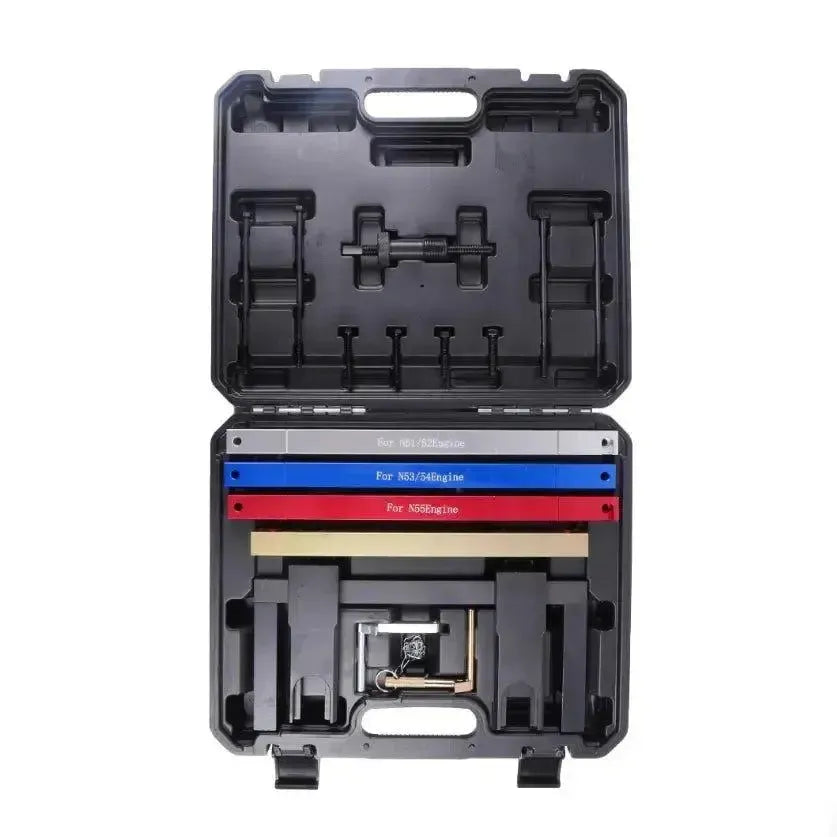

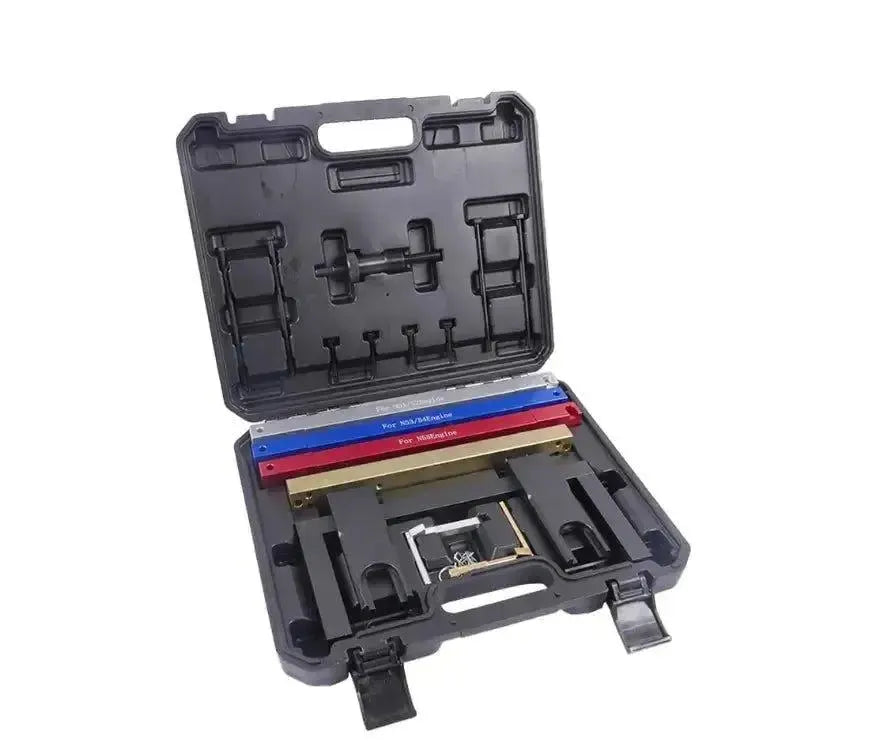

Das Set enthält spezifische Blockierwerkzeuge für die Nockenwelle, abgestimmt auf die verschiedenen Motorgenerationen, ein Ausrichtwerkzeug für die VANOS-Versteller und einen Kurbelwellenblockierstift. Zusätzlich werden ein Kettenspanner und Sicherungsstifte mitgeliefert, um die Steuerkette korrekt vorzuspannen. Das Ganze wird in einem Kunststoff-Aufbewahrungskoffer geliefert.

Anwendung und Funktionalität:

Dieses Set ermöglicht eine präzise Einstellung und Überprüfung der Motorsteuerung bei verschiedenen BMW 6-Zylinder-Benzinmotoren.

• Blockieren der Nockenwellen: Fixiert die Nockenwellen in der richtigen Position zueinander und zur Kurbelwelle. Das Set enthält mehrere Schablonen für die Kompatibilität mit N51/N52-, N53/N54- und N55-Motoren.
• Blockieren der Kurbelwelle: Der mitgelieferte Stift wird verwendet, um das Schwungrad zu verriegeln, wodurch die Kurbelwelle am oberen Totpunkt (OT) des ersten Zylinders fixiert wird.
• Ausrichten der VANOS-Versteller: Das Ausrichtwerkzeug wird verwendet, um die VANOS-Sensorscheiben während der Montage korrekt zu positionieren.
• Vorspannen der Steuerkette: Das Spannwerkzeug simuliert den Arbeitsdruck des hydraulischen Kettenspanners, was für eine korrekte Einstellung notwendig ist.

Kompatible Fahrzeuge und Motorkennungen:

Die Werkzeuge in diesem Set sind kompatibel mit einer breiten Palette von BMW-Modellen, die mit N51-, N52-, N53-, N54- und N55-Motoren ausgestattet sind.

BMW:

• 1er Serie (E81/E82/E87/E88): (2005–2014)
• 1er Serie (F20/F21): (2011–2015)
• 1er M Coupé (E82): (2011–2012)
• 2er Reihe (F22/F23): (2014–2016)
• 3er Reihe (E90/E91/E92/E93): (2005–2014)
• 3er Reihe (F30/F31/F34): (2012–2016)
• 4er Reihe (F32/F33/F36): (2013–2016)
• 5er Reihe (E60/E61): (2005–2010)
• 5er Reihe (F07/F10/F11): (2010–2017)
• 6er Reihe (E63/E64): (2005–2010)
• 6er Reihe (F06/F12/F13): (2011–2018)
• 7er Reihe (F01/F02): (2008–2015)
• X1 (E84): (2009–2015)
• X3 (E83): (2006–2010)
• X3 (F25): (2010–2017)
• X4 (F26): (2014–2018)
• X5 (E70): (2007–2013)
• X6 (E71): (2008–2014)
• Z4 (E85/E86): (2006–2008)
• Z4 (E89): (2009–2016)

Motorkennungen:

• N51: N51B30A
• N52: N52B25, N52B25A, N52B25AE, N52B25AF, N52B25BE, N52B25O1, N52B30, N52B30A, N52B30AF, N52B30O1, N52B30U1
• N53: N53B25, N53B25A, N53B30, N53B30A, N53B30O0, N53B30U0
• N54: N54B30, N54B30A, N54B30O0, N54B30T0
• N55: N55B30A, N55B30A/M0, N55B30M0, N55B30O0, N55B30T0, N55HP

Lieferumfang:

• 1x Nockenwellen-Arretierwerkzeug - OEM: 11 4 280, 11 4 281, 11 4 282, 11 4 283
• 1x Nockenwellen-Ausrichtwerkzeug - OEM: 11 4 290, 11 8 520
• 1x Kettenspanner - OEM: 11 9 340
• 1x Spannstift-Spanner - OEM: 11 0 390
• 1x Kurbelwellen-Arretierwerkzeug - OEM: 11 0 300
• 1x Aufbewahrungskoffer
