VT01703 | BMW - M40/M44/M50/M52/M54/M56 | Steuerzeiten-Set (11-teilig)

Das Lieferumfang (VT01703) ist eine umfangreiche Sammlung von Werkzeugen zum Einstellen und Sichern der Nockenwellen und Kurbelwelle bei einer Vielzahl von BMW-Benzinmotoren. Das Set wurde speziell für Wartungsarbeiten an der Steuerkette, dem VANOS-System und dem Zylinderkopf der Motoren M40, M44, M50, M52, M54 und M56 entwickelt.

Dieses 11-teilige Set enthält alle benötigten Komponenten für Motoren mit sowohl einfacher VANOS (M50, M52) als auch doppelter VANOS (M52TU, M54, M56). Enthalten sind unter anderem verschiedene Nockenwellen-Ausrichtplatten, ein Kurbelwellen-Blockierstift, ein Werkzeug für den Kettingspanner und spezielle Werkzeuge zur Einstellung der VANOS-Einheit. Alle Teile werden in einem Kunststoff-Aufbewahrungskoffer geliefert.

Anwendung und Funktionalität:

Dieses Set ermöglicht eine präzise Einstellung der Steuerzeiten beim Austausch der Steuerkette, der Zylinderkopfdichtung oder bei anderen Motorwartungen.

• Blockieren der Kurbelwelle: Fixiert die Kurbelwelle in der OT-Position (Oberer Totpunkt) mittels eines Sicherungsstifts für eine korrekte Steuerzeit.
• Ausrichten der Nockenwellen: Die mitgelieferten Ausrichtwerkzeuge fixieren die Nockenwellen in der richtigen Position zueinander und zur Kurbelwelle.
• Einstellung des VANOS-Systems: Spezielle Werkzeuge zum Positionieren und Einstellen der einfachen und doppelten VANOS-Verstellsysteme.
• Vorspannen der Steuerkette: Ein Werkzeug, um die primäre Steuerkette während der Montage korrekt zu spannen.

Kompatible Fahrzeuge und Motorkennungen:

Geeignet für verschiedene BMW-Modelle mit 4- und 6-Zylinder-Benzinmotoren, darunter die Serien M40, M44, M50, M52, M54 und M56.

BMW:

• 3 Serie (E30): (1987–1994)
• 3 Serie (E36): (1990–2000)
• 3 Serie (E46): (1998–2007)
• 5 Serie (E34): (1988–1996)
• 5 Serie (E39): (1995–2004)
• 5 Serie (E60/E61): (2003–2005)
• 7 Serie (E38): (1994–2001)
• 7er Serie (E65/E66): (2001–2005)
• X3 (E83): (2004–2006)
• X5 (E53): (2000–2006)
• Z3 (E36/7/8): (1996–2002)
• Z4 (E85): (2003–2005)

Motorkennungen:

• 1.6L: M40 B16
• 1.8L: M40 B18
• 1.9L: M44 B19
• 2.0L: M50 B20, M52 B20, M52TU B20
• 2.2L: M54 B22
• 2.5L: M50 B25, M52 B25, M52TU B25, M54 B25, M56 B25
• 2.8L: M52 B28, M52TU B28
• 3.0L: M54 B30

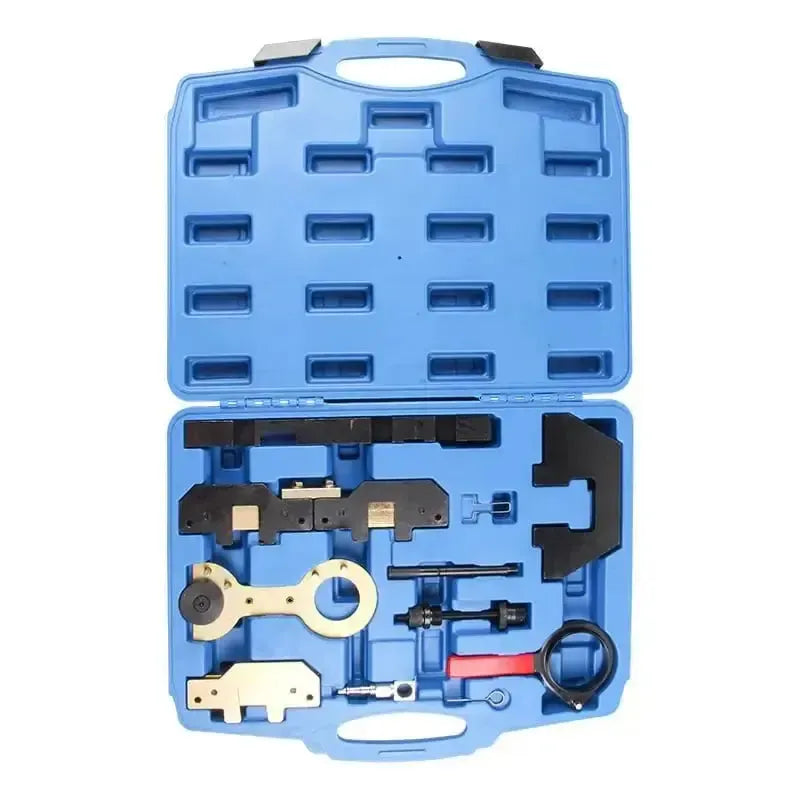

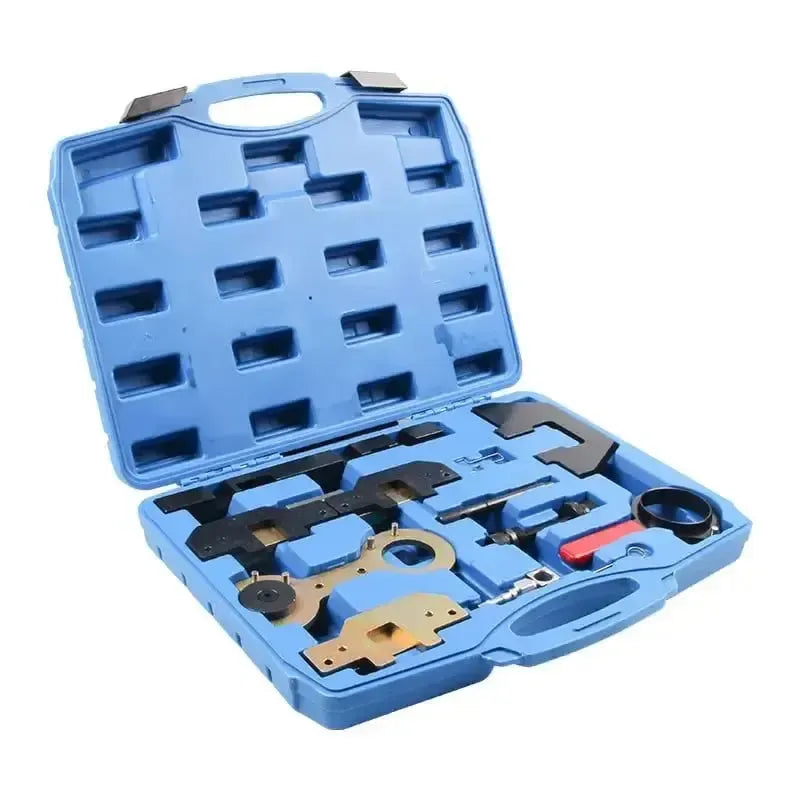

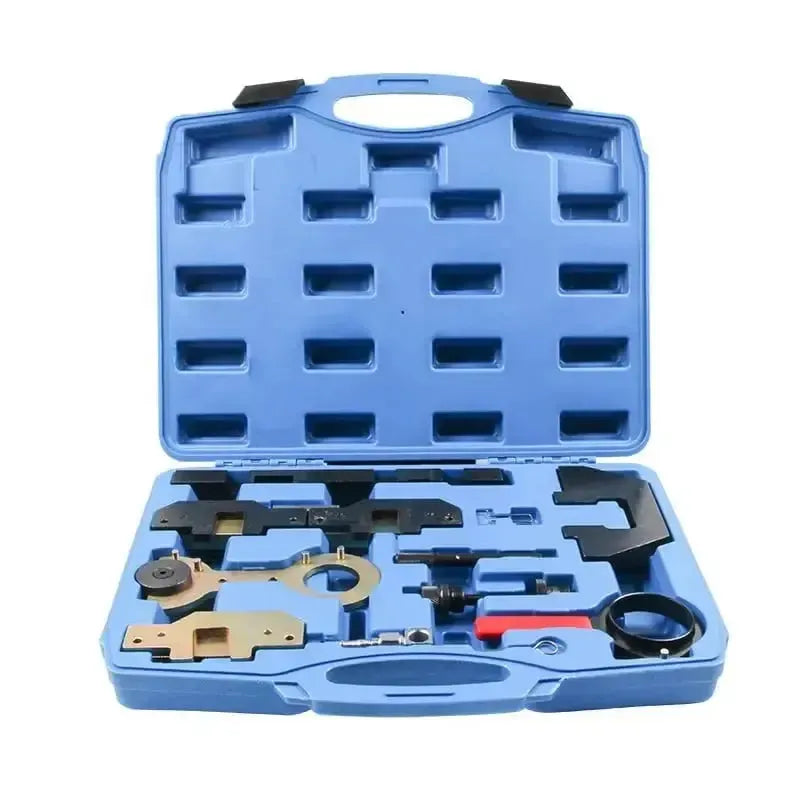

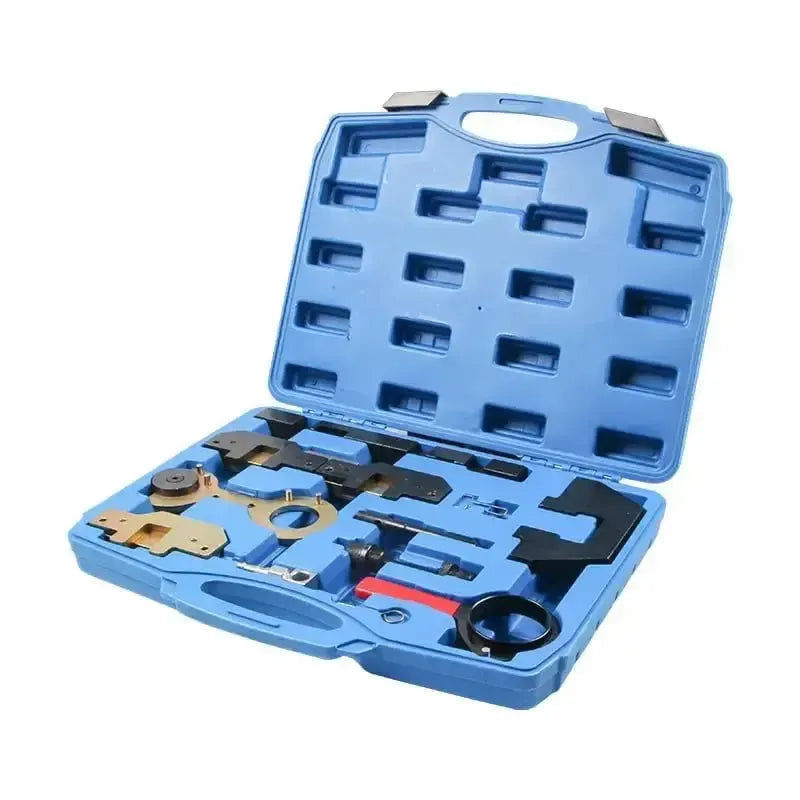

Lieferumfang:

• 1x Kurbelwellen-Arretierwerkzeug – OEM: 112300
• 1x Nockenwellen-Ausrichtungswerkzeug (M50, M52) – OEM: 113240
• 1x Nockenwellen-Ausrichtungswerkzeug (M40, M44) – OEM: 113190
• 1x Schlüssel für VANOS-Einheit – OEM: 115490
• 1x Doppeltes VANOS-Ausrichtungswerkzeug (M52TU, M54, M56) – OEM: 116150
• 1x Kettenspanner-Werkzeug – OEM: 114220
• 1x VANOS-Ausrichtungswerkzeug (sekundär) – OEM: 116180
• 1x Luftanschlusswerkzeug – OEM: 113450
• 1x Sicherungsstift- und Auswerferklammer-Set – OEM: 113290, 113291, 113292
• 1x Aufbewahrungskoffer

Technische Spezifikationen:
