VT01695 | Volkswagen - 2.5/4.9L (TDI) | Steuerkettensatz (8-teilig)

Das Steuerzeiten-Set (VT01695) ist eine Sammlung von Werkzeugen zum Einstellen und Prüfen der Motorsteuerzeiten bei Volkswagen 2.5 R5 TDI und 4.9/5.0 V10 TDI Dieselmotoren. Das Set ermöglicht das Verriegeln der Nockenwellen und der Kurbelwelle während der Wartung des zahnradgetriebenen Steuerungssystems oder bei Motorreparaturen.

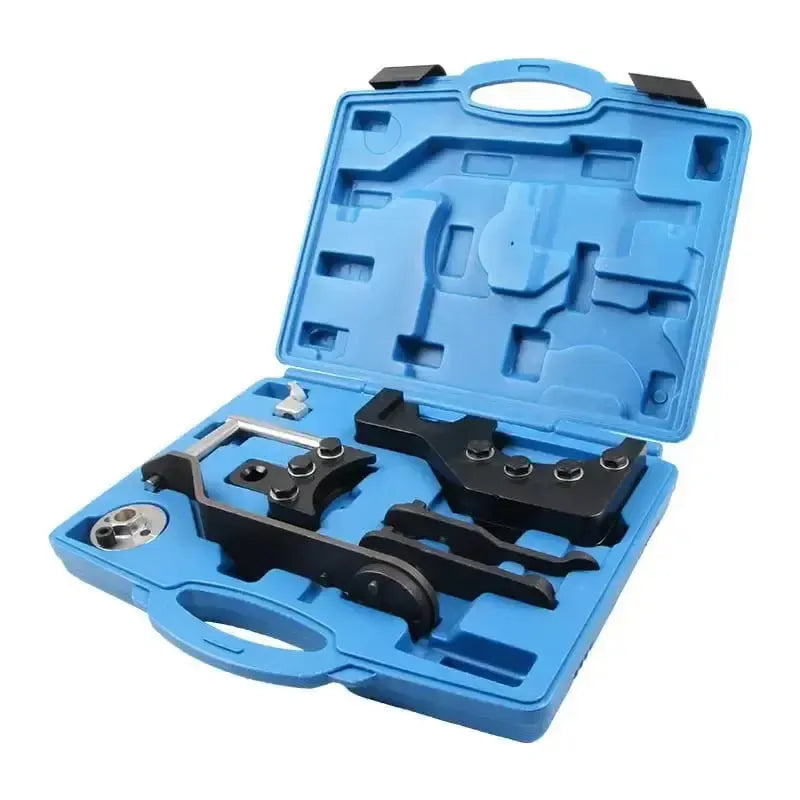

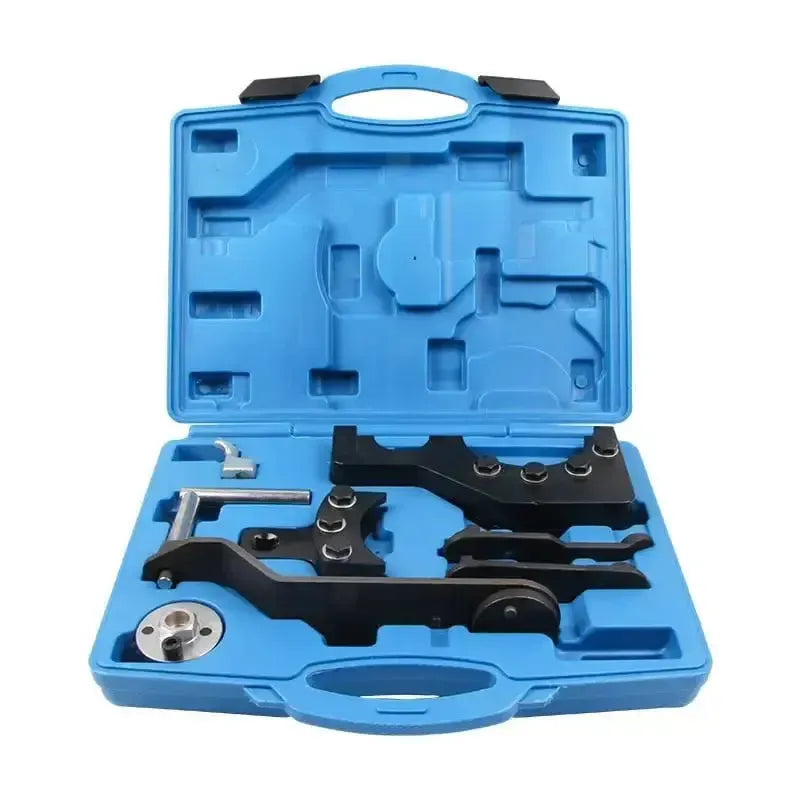

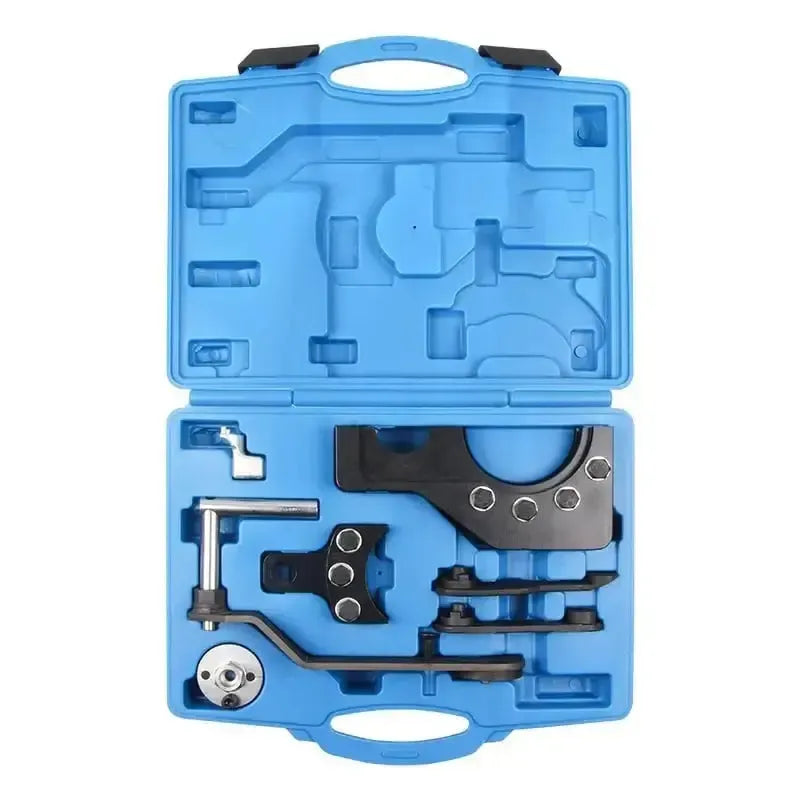

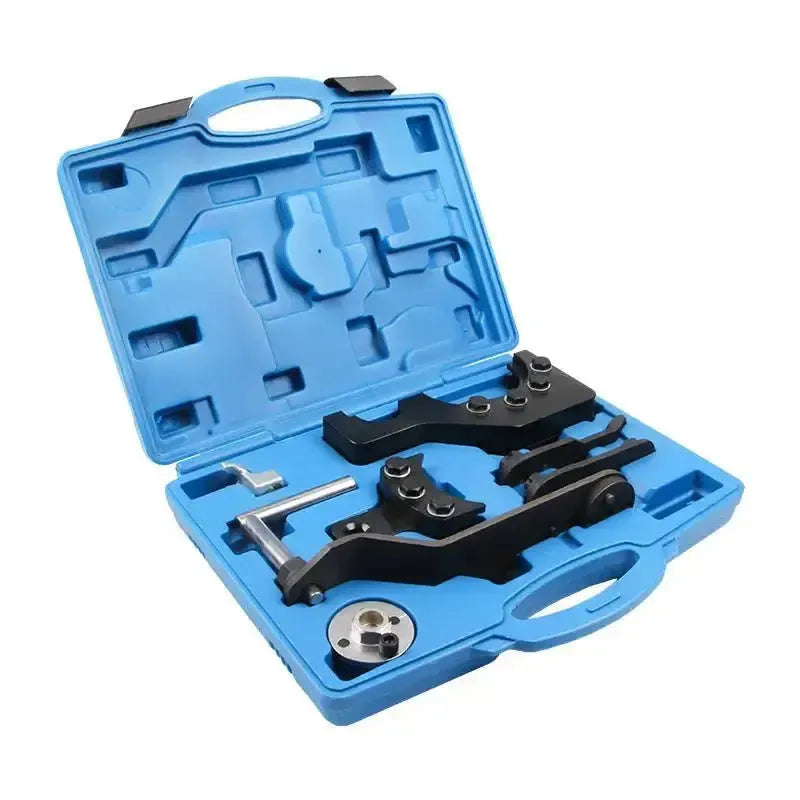

Dieses 8-teilige Set enthält spezielle Werkzeuge wie Nockenwellenverriegelungsplatten für sowohl R5- als auch V10-Motoren, ein Kurbelwellenverriegelungswerkzeug, ein Kurbelwellendrehwerkzeug und ein Klemmenwerkzeug zum Demontieren des Nockenwellenrads. Alle Teile werden in einem Kunststoffkoffer für Transport und Lagerung geliefert.

Anwendung und Funktionalität:

Diese Werkzeuge sind für die Wartung des zahnradgetriebenen Steuerungssystems der angegebenen Volkswagen-Motoren konzipiert.

• Nockenwellen verriegeln: Fixiert die Nockenwellen in der richtigen Position mit den speziellen Verriegelungsplatten für 5- und 10-Zylindermotoren.
• Kurbelwelle verriegeln: Blockiert die Kurbelwelle in der BDP-Position (oberer Totpunkt) mit dem T10226-Werkzeug.
• Kurbelwelle drehen: Ermöglicht das präzise Drehen der Kurbelwelle mit dem T10225-Drehwerkzeug für Einstellarbeiten.
• Nockenwellenrad demontieren: Das Klemmenwerkzeug wird verwendet, um das Nockenwellenrad zu fixieren und zu entfernen.
• Spiel einstellen: Das Spannwerkzeug wird verwendet, um das Spiel im Zahnradantrieb korrekt einzustellen.

Kompatible Fahrzeuge und Motorkennungen:

Geeignet für verschiedene Volkswagen-Modelle, die mit 2.5 R5 TDI und 4.9/5.0 V10 TDI Motoren ausgestattet sind.

Volkswagen:

• Multivan: (2003–2015)
• Phaeton: (2002–2016)
• Touareg: (2002–2010)
• Transporter T5: (2003–2015)

Motorkennungen:

• 2.5L R5 TDI: AXD, AXE, BAC, BLJ, BLK, BPC, BPD, BPE
• 4.9L/5.0L V10 TDI: AJS, AYH, BLE, BWF

Lieferumfang:

• 1x Nockenwellen-Arretierwerkzeug (5-Zylinder) – OEM: T10193
• 1x Nockenwellen-Arretierwerkzeug (10-Zylinder) – OEM: T10194
• 1x Spannwerkzeug für Nockenwellenrad – OEM: T10199
• 1x Gegenhalteschlüssel für Spannwerkzeug – OEM: T10199/1
• 1x Kurbelwellen-Drehwerkzeug – OEM: T10225
• 1x Kurbelwellen-Arretierwerkzeug – OEM: T10226
• 1x Spannwerkzeug
• 1x Aufbewahrungskoffer
