VT01173 | VAG - Benzin/Diesel | Steuerzeiten-Satz (34-teilig)

Das timingset (VT01173) ist ein 34-teiliges Set, das zum Arretieren und Einstellen der Nockenwelle, Kurbelwelle und Einspritzpumpe entwickelt wurde. Das Werkzeug wird beim Austausch des Zahnriemens oder der Steuerkette sowie bei Motorreparaturen an einer Vielzahl von Benzin- und Dieselmotoren der VAG-Gruppe (Volkswagen, Audi, Seat, Skoda) verwendet.

Der Lieferumfang enthält verschiedene spezifische Komponenten wie Sperrbolzen, Nockenwellenlehren, Einstellplatten und Spannwerkzeuge. Diese Teile sind erforderlich für die korrekte Positionierung der Motorteile und das richtige Spannen des Zahnriemens. Der Lieferumfang ist geeignet für ältere TDI- und SDI-Motoren sowie für modernere FSI- und TFSI-Benzinmotoren.

Anwendung und Funktionalität:

Dieser Lieferumfang wird verwendet für Wartung und Reparaturen an den Steuerungssystemen verschiedener VAG-Motoren. Das Werkzeug hat folgende Funktionen:

• Sperren der Nockenwellen: Fixiert die Nockenwellen in der richtigen Position mit Nockenwellenlehren, Einstellplatten und speziellem Sperrwerkzeug.
• Fixieren der Kurbelwelle: Verriegelt die Kurbelwelle am oberen Totpunkt (OT) mittels verschiedener Sperrbolzen und -stopfen.
• Sperren des Einspritzpumpen-Zahnrads: Sichert die Steuerzeiten der Dieseleinspritzpumpe durch Blockieren des Zahnrads während der Montage des Zahnriemens.
• Spannen des Zahnriemenspanners: Ermöglicht das korrekte Spannen des Zahnriemens mit Spannrollen-Schlüsseln und anderem Spannwerkzeug.

Kompatible Fahrzeuge und Motorkennungen:

Der Lieferumfang ist geeignet für verschiedene Benzin- und Dieselmotorenmodelle von Audi, Ford, Seat, Skoda und Volkswagen.

Audi:

• A2: (2000–2005)
• A3: (1996–2013)
• A4: (1994–2009)
• A6: (1995–2011)
• A8: (1997–2002)
• Allroad: (2000–2005)
• Cabriolet: (1997–2009)
• Coupé: (1995-2000)
• S3: (1999-2003)
• TT: (1998–2006)

Ford:

• Galaxy: (1997–2000)

Seat:

• Alhambra: (1996–2010)
• Altea: (2004–heute)
• Arosa: (1997–2004)
• Cordoba: (1993–2009)
• Ibiza: (1993–2008)
• Inca: (1995–2003)
• Leon: (1999–heute)
• Toledo: (1991–2009)

Skoda:

• Fabia: (1999–2014)
• Felicia: (1995–2001)
• Octavia: (1996–2013)
• Superb: (2002–2008)

Volkswagen:

• Bora: (1998–2005)
• Caddy: (1995–heute)
• Eos: (2006–2008)
• Fox: (2005–heden)
• Golf: (1991–2013)
• Jetta: (2005-2011)
• Lupo: (1998–2005)
• New Beetle: (1998–2010)
• Passat: (1988–2012)
• Polo: (1994–2012)
• Sharan: (1995–2010)
• Touran: (2003–2010)
• Transporter: (1990–2003)

Benzinmotoren:

• 1.2 6V/12V: AWY, AZQ, BMD, BME
• 1.4/1.6 16V & FSI: AFK, AHW, AKQ, APE, AQQ, AUA, AUB, AXU, AXP, BAG, BBY, BBZ, BCA, BKG, BKY, BLF, BLN, BLP, BUD, BXW
• 1.8/1.8T: ADR, AEB, AFY, AGN, AGU, AJH, AJL, AJQ, AMK, ANB, APP, APU, APX, APY, AQA, AQX, ARG, ARH, ARX, ARY, ARZ, AUM, AUQ, AVC, AVJ, AWC, AWL, AWT, AWU, AYP, BAM, BFB, BFV, BVP, BVR
• 2.0 16V & FSI/TFSI: ABF, AXW, AXX, BGB, BHD, BLR, BLX, BLY, BMB, BPG, BPY, BWA

Dieselmotoren:

• 1.2/1.4 TDI PD: AMF, ANY, ATL, AYZ, BHC, BMS, BNM, BNV
• 1.7 SDI: AHB, AKU, AKW
• 1.9 D/SDI/TDI/TDI PD: 1Z, AAZ, AEY, AFF, AFN, AGP, AGR, AHB, AHF, AHG, AHH, AHU, AJM, AKU, AKW, ALE, ALH, ANU, AQM, ARL, ASV, ASY, ASZ, ATD, ATJ, AUY, AVB, AVF, AVG, AVQ, AWX, AXB, AXC, AXR, AYQ, BJB, BKC, BKE, BLS, BLT, BMT, BPW, BRM, BRU, BSU, BSV, BSW, BTB, BVK, BXE, BXF, BXJ
• 2.0 TDI PD: AZV, BDJ, BDK, BGW, BHW, BKD, BKP, BLB, BMA, BMM, BMN, BMP, BMR, BNA, BRC, BRD, BRE, BRF, BRT, BSS, BUY, BUZ, BVA, BVE, BVF, BVG, BVH, BWC

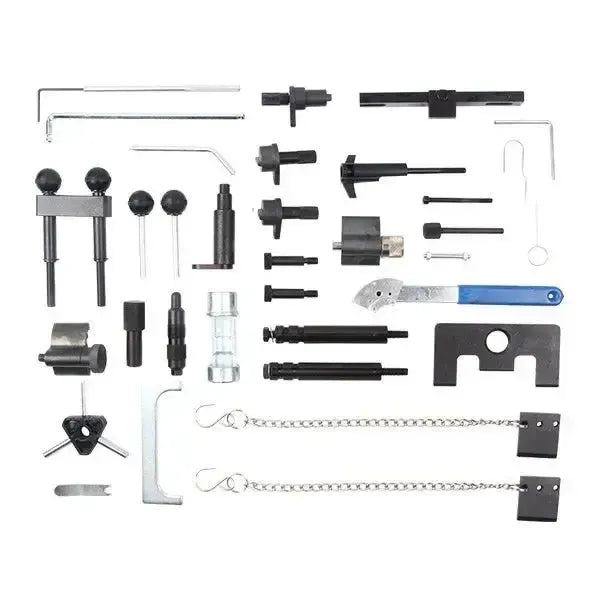

Lieferumfang:

• 1x Werkzeug für Injektoren – OEM: 3078
• 1x Blockierdorn Kurbelwelle – OEM: 3242
• 1x Einstellplatten Nockenwelle und Kurbelwelle – OEM: 3458
• 2x Blockierdornen Einspritzpumpenzahnrad – OEM: 2064, 3359
• 1x Fixierplatte Zahnradspannvorrichtung – OEM: T10008
• 1x Nockenwellenblockierung – OEM: T10016
• 1x Kurbelwellenstop – OEM: T10050
• 1x Nockenwellenfixierung – OEM: T10098A
• 1x Nockenwellenlineal – OEM: 2065A
• 1x Spannschraube Zahnradspannvorrichtung – OEM: T10092
• 1x Blockierstift Spannvorrichtung – OEM: T40011
• 1x Nockenwellen-Einstellwerkzeug – OEM: 3418
• 1x Nockenwellenfixierung Steuerkette – OEM: T10123
• 1x Fixierbolzen Kurbelwelle – OEM: T10120
• 1x Fixierstift
• 1x Kurbelwellenstop – OEM: T10100
• 1x Steunstangen – OEM: 3369
• 1x Instelwerkzeug motor
• 1x Spangewerkzeug kettingspanner – OEM: 3366
• 1x Steckwerkzeug Spannrolle – OEM: T10265
• 1x Winkelschraubendreher Spannrolle – OEM: T10264
• 1x Gebogener Maulschlüssel – OEM: T10060, T10060A
• 1x Spannrollen-Schlüssel mit Einstellschraube – OEM: T10020
• 1x Einstellschraube Lüfterkupplung
• 1x Lieferumfang

Technische Spezifikationen:
