Topdon TopScan Moto | Diagnosegerät | Motorrad

Der Topdon TopScan Moto ist ein Diagnosegerät in Form eines VCI-Dongles, entwickelt für Diagnose und Wartung an Motorrädern. Das VCI-Modul verbindet sich via Bluetooth 5.0 mit einem iOS- oder Android-Smartphone, auf dem die zugehörige App die Bedienoberfläche für alle Funktionen bereitstellt. Das System unterstützt vollständige Systemdiagnose, das Auslesen und Löschen von Fehlercodes, die Anzeige von Live-Daten und über 13 Servicefunktionen. Die Lizenz umfasst 1 Jahr kostenlose Updates.

Dieses Diagnosegerät bietet zusätzliche Funktionalitäten wie Aktuatortests, um Komponenten direkt anzusteuern und zu überprüfen. Die Software enthält zudem Zugriff auf Technical Service Bulletins (TSB), die technische Informationen und Reparaturanleitungen des Herstellers enthalten. Benutzer können nach jeder Sitzung detaillierte Diagnoseberichte erstellen, speichern und weitergeben. Die kompakte Bauform des VCI-Moduls macht es zu einer tragbaren Lösung für Diagnoseeinsätze.

---

Diagnosefunktionen:

Das Topdon TopScan Moto führt eine vollständige Systemdiagnose an allen vorhandenen elektronischen Steuergeräten des Motorrads durch.

• Fehlercodes auslesen und löschen: Liest und löscht Fehlercodes (DTCs) aus allen verfügbaren Systemen, einschließlich Motor, ABS und Instrumententafel. Fehlercode-Definitionen werden direkt angezeigt.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Komponenten in verschiedenen Ansichten wie Grafiken und Text an. Dies ermöglicht es, die Leistung von Systemen zu überwachen und zu analysieren.
• Aktor-Tests: Steuert einzelne Komponenten und Aktoren direkt an, um die Funktionalität zu testen, ohne das Bauteil auszubauen. Damit können beispielsweise Injektoren, Lüfter oder Ventile aktiviert werden.
• Steuergeräteinformationen auslesen: Liest Details des Steuergeräts aus, wie Softwareversion, Teilenummer und weitere Spezifikationen.

---

Service- und Wartungsfunktionen:

Das Topdon TopScan Moto unterstützt mehr als 13 Servicefunktionen für Reparatur und Wartung an Motorrädern. Die verfügbaren Funktionen können je nach Hersteller und Modell unterschiedlich sein.

Motor und Antriebsstrang:

• Wartungsintervall zurücksetzen: Setzt die Serviceleuchte und das Wartungsintervall nach einer Wartung zurück.
• Drosselklappengehäuse anlernen: Initialisiert die Drosselklappenaktuatoren, damit das Steuergerät die Drosselklappenstellungen nach dem Austausch oder der Reinigung neu erlernen kann.
• Leerlaufdrehzahl anpassen: Ermöglicht es, die Leerlaufdrehzahl des Motors für einen stabilen Lauf einzustellen.
• CO-Einstellung: Passt den Kohlendioxid-Ausstoß an, um die Emissionsnormen einzuhalten oder die Leistung zu optimieren.
• Luft-Kraftstoff-Verhältnis einstellen (A/F): Stellt das Luft-Kraftstoff-Verhältnis für eine effiziente Verbrennung und Motorleistung ein.
• Steuergerät zurücksetzen: Setzt das Motorsteuergerät auf die Standard-Werkseinstellungen zurück, was nach Reparaturen hilfreich sein kann.

Bremsen und Sicherheitssysteme:

• ABS-Entlüftung: Führt das automatische Entlüftungsverfahren für das Antiblockiersystem durch, um Luft aus dem Bremsystem zu entfernen und die Bremsleistung wiederherzustellen.
• Reifendruckkontrollsystem zurücksetzen (TPMS): Setzt das TPMS zurück und lernt Sensoren nach dem Austausch eines Sensors oder Reifens neu ein.

Elektronik und Instrumente:

• Schlüsselprogrammierung (IMMO): Bietet Funktionen zum Anlernen neuer Schlüssel und zur Verwaltung der Startsperre. Die genaue Funktionalität variiert je nach Hersteller.
• Kilometerstand auslesen: Liest den gespeicherten Kilometerstand aus der Steuereinheit aus, um den Wert auf dem Instrumentenpaneel zu überprüfen.

---

Spezialfunktionen und Möglichkeiten:

Der TopScan Moto bietet Zugriff auf zusätzliche technische Informationen und Berichtsfunktionen.

Cloud- und Berichtsfunktionen:

• Diagnoseberichte: Erstellt detaillierte Berichte der durchgeführten Diagnosen, die als PDF gespeichert und freigegeben werden können.

Dokumentation und Schaltpläne:

• DLC-Position: Zeigt die genaue Position des Diagnose-Anschlusses (DLC) am Motorrad an.
• DLC-Abfrage: Bietet Informationen über den spezifischen Diagnosestecker und die erforderlichen Kabel für das ausgewählte Fahrzeug.
• Technical Service Bulletin (TSB): Bietet Zugriff auf vom Hersteller herausgegebene technische Servicemitteilungen, einschließlich Informationen zu häufigen Problemen und Reparaturverfahren.

---

Unterstützte Fahrzeughersteller:

Der Topdon TopScan Moto ist ein Diagnosegerät für Motorräder und ist mit einer Reihe bekannter Hersteller kompatibel.

• Europa: BMW, Ducati
• Asien: Honda, Kawasaki, Suzuki, Yamaha
• Amerika: Harley-Davidson

---

Optionale Zusätze und Erweiterungen:

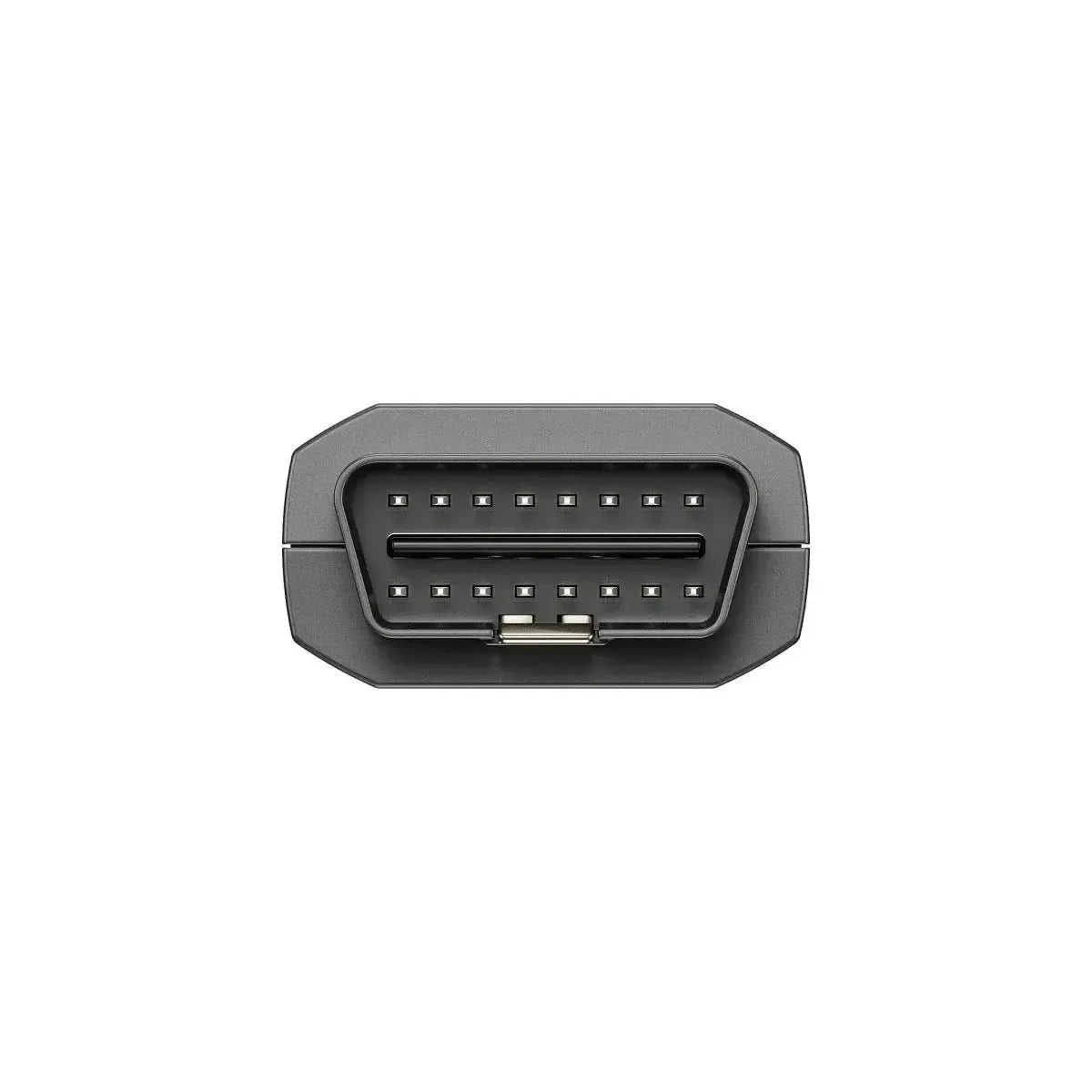

Der Dongle verfügt über einen 16-poligen OBD2-Stecker, während die meisten Motorräder einen herstellerspezifischen Diagnose-Anschluss haben. Ein Adapterkabel ist daher in den meisten Fällen erforderlich. Darüber hinaus kann die Softwarelizenz nach dem ersten Jahr verlängert werden.

Hardware-Module und Zubehör:

• 3-in-1-Kabelset: Adapterkabelset mit BMW 10-polig, Harley-Davidson 4-polig und 6-polig über ein Y-Kabel, Ducati 4-polig, ein 6-poliges OBD-Kabel und ein 3-adriges Kabel mit 12-V-Batterieklemmen für Motorräder ohne Stromversorgung am Diagnose-Anschluss. Inklusive Ersatzsicherung. Kabelset anzeigen.

Softwaremodule und Lizenzen:

• Update-Lizenz: Verlängert die Softwarelizenz um 12 Monate, registriert auf der Seriennummer des Dongles. Update-Lizenz anzeigen.

---

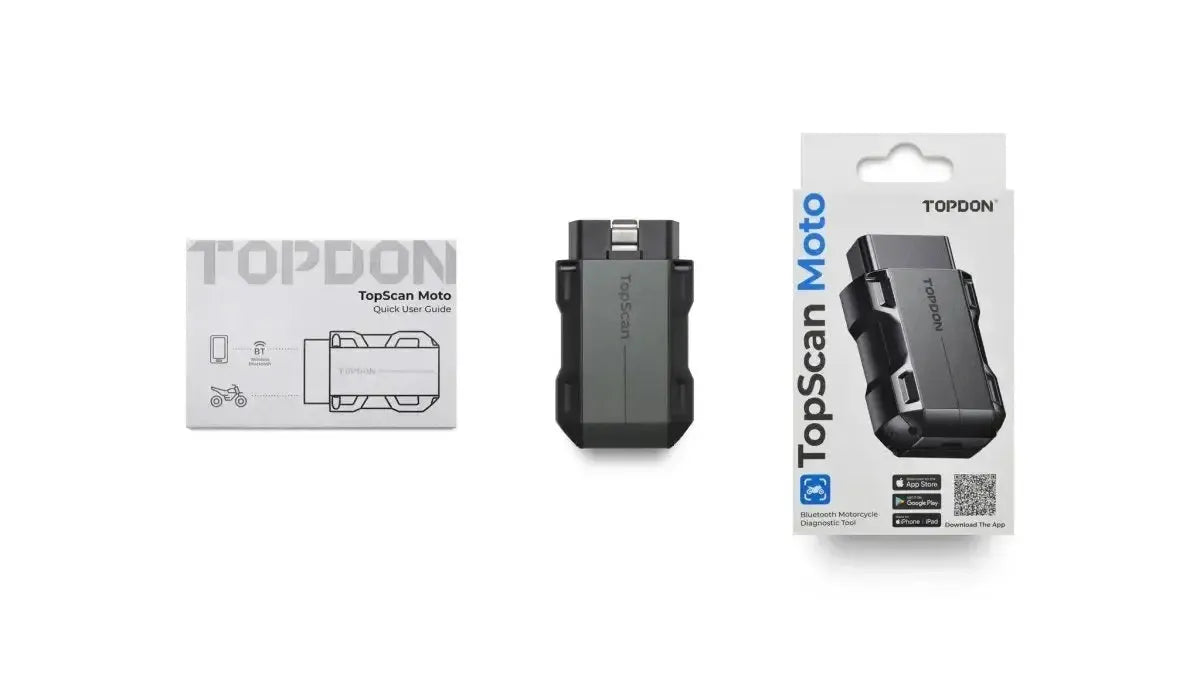

Verpackungsinhalt:

• 1x Topdon TopScan Moto VCI
• 1x Bedienungsanleitung

---

Lizenzinformationen:

• Inklusive 1 Jahr Updates: Bei Kauf ist eine Update-Lizenz für 12 Monate enthalten.

Nach Ablauf der Lizenzlaufzeit funktioniert das Gerät weiterhin auf Basis der zuletzt installierten Softwareversion. Der Zugriff auf neue Software-Updates und Online-Funktionen erfordert eine neue Lizenz.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	Topdon
Produktmodell	TopScan Moto
Betriebssystem	Android 5.0 oder höher / iOS 10.0 oder höher
Konnektivität	Bluetooth 5.0
Betriebstemperatur	-10°C bis 50°C
Abmessungen	84,1 x 50,4 x 27,2 mm
Gewicht	71 g
