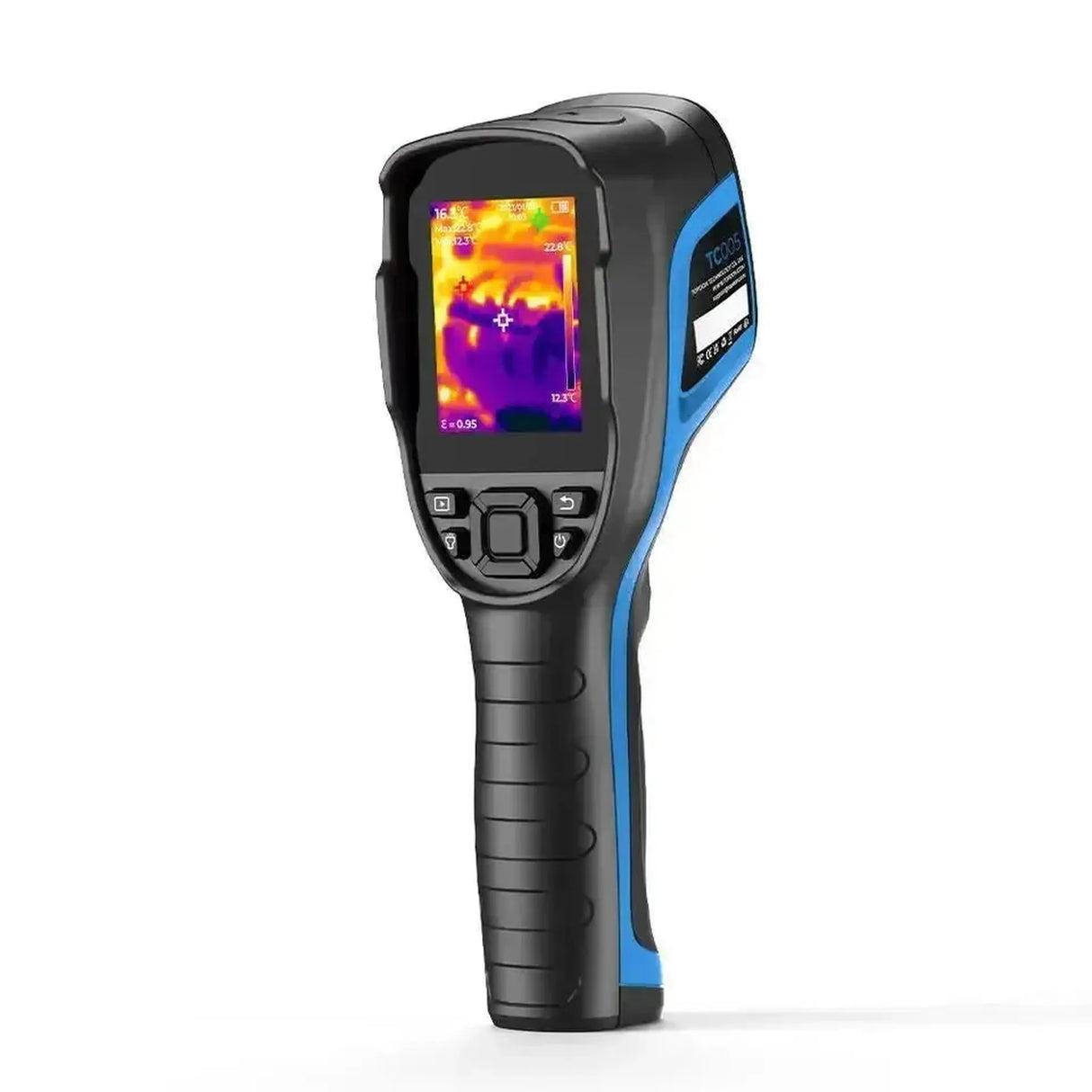

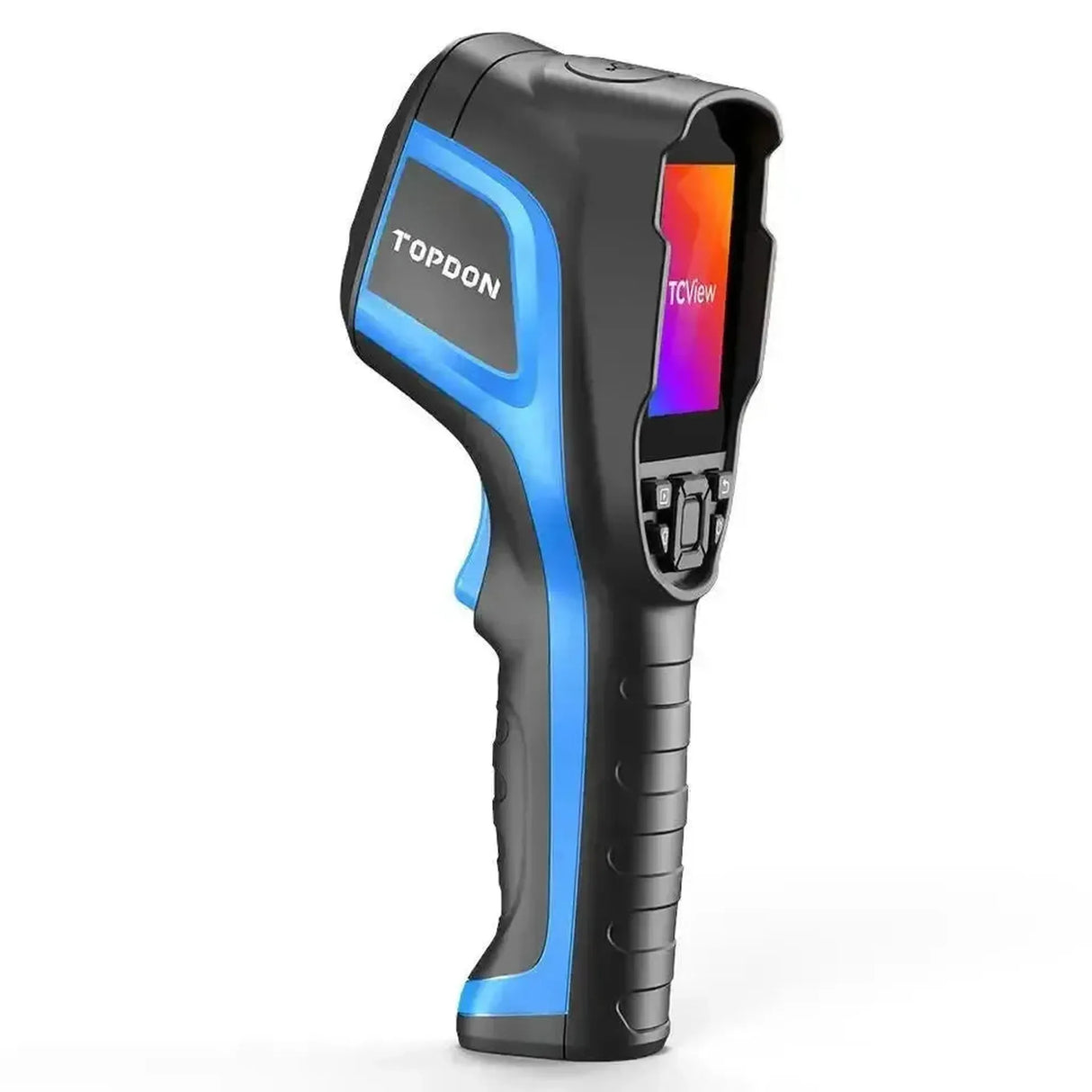

Die Topdon TC005 ist eine eigenständige Wärmebildkamera mit Visuellkamera und einem 3,5-Zoll-Display. Neben dem Wärmesensor mit 256 × 192 Pixel (TISR 512 × 384, NETD 40 mK, 25 Hz) verfügt sie über eine 2-MP-Kamera. So kombinieren Sie Wärmebild und normales Bild und erkennen direkt, welches Bauteil warm ist.
Sie misst von −20 bis 550 °C mit ±2 °C bzw. ±2 % Genauigkeit und einem Bildfeld von 40° × 30°. Ein Laser misst den Abstand bis 4 Meter, Aufnahmen werden im 64 GB internen Speicher abgelegt und per WLAN an die TopInfrared-App übertragen. Der Akku mit 5000 mAh hält 8,5 Stunden und das Gerät ist IP54 geschützt mit einem Falltest aus 2 Metern Höhe.
PLUSPUNKTE
HINWEISE
Anwendungen und Funktionen
Die TC005 ist für Inspektionen gedacht, die Sie auch dokumentieren und erläutern müssen: Das kombinierte Bild zeigt dem Kunden sofort, wo das Problem liegt.

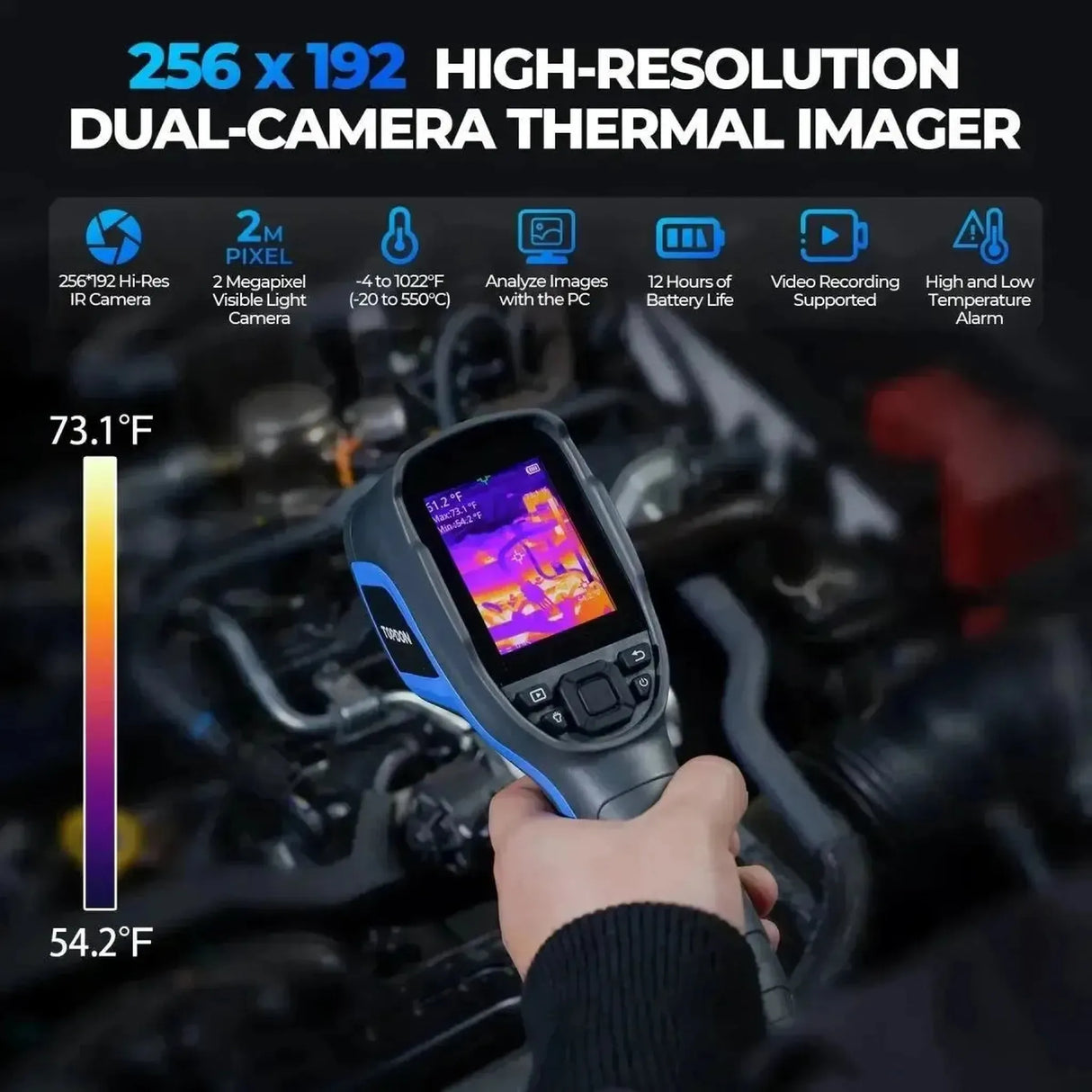

Anwendungen in der Werkstatt
- Motor und Abgasanlage: Ein Zylinder, der nicht mitarbeitet, oder ein verstopfter Katalysator.
- Kühlung und Klimaanlage: Thermostat, Kühler, Verdampfer und Ausblastemperatur.
- Bremsen und Lager: Festsitzende Bremssättel und heiße Radlager.
- Elektrik: Warme Sicherungen, Relais und Verbindungen.
Bild und Messung

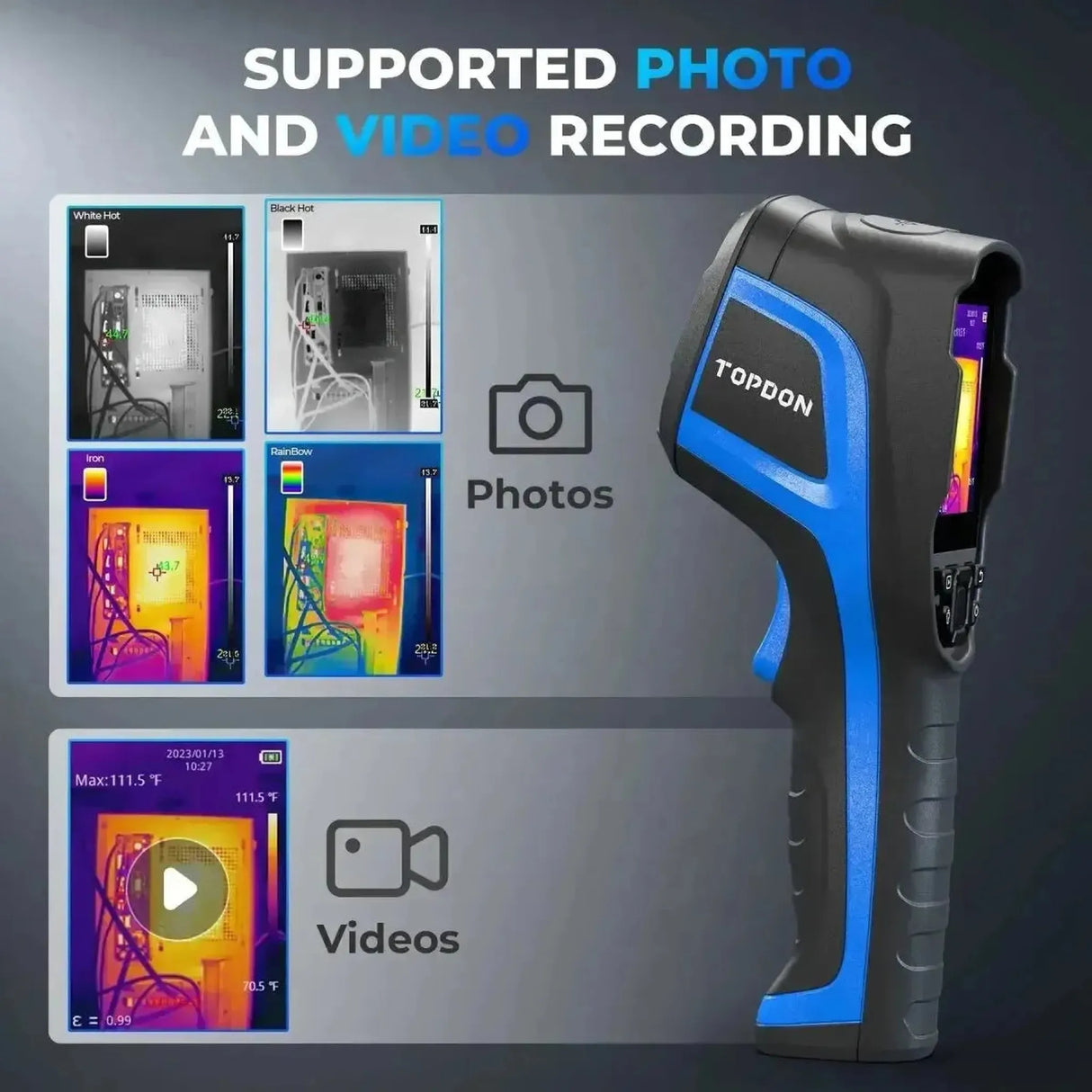

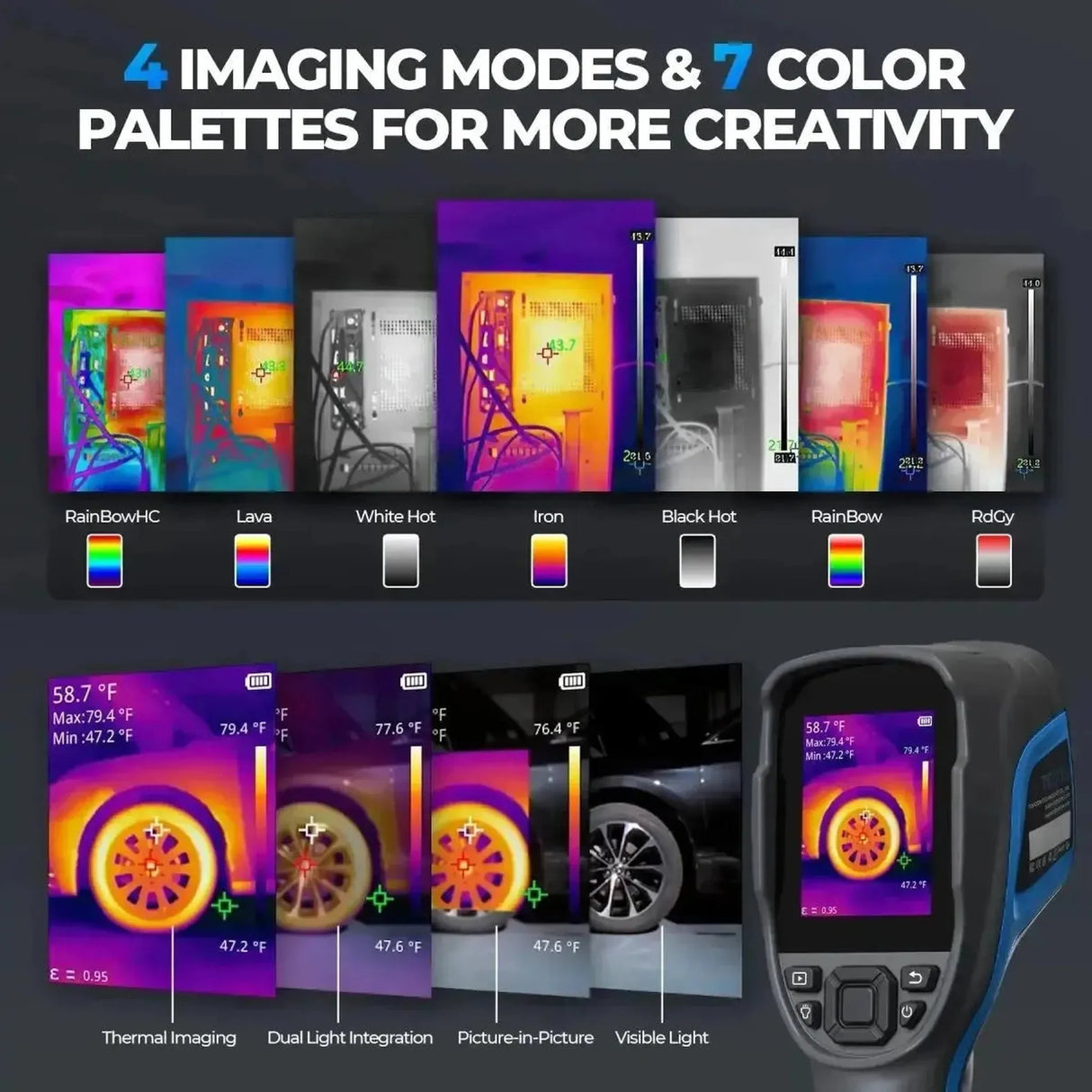

- Bildmodi: Wärmebild, Visuellbild, Fusion und Bild-in-Bild.
- Paletten: Sieben Farbpaletten.
- Automatisch: Der wärmste und der kälteste Punkt werden verfolgt.
- Übertragung: WLAN zu TopInfrared, USB zum PC.
So verwenden Sie es
- Laden: Laden Sie den Akku mit 5000 mAh vollständig auf (ca. 2 Stunden).
- Bildmodus wählen: Wärmebild, Visuell, Fusion oder Bild-in-Bild.
- Messen: Richten Sie die Kamera aus; der Laser misst den Abstand.
- Speichern und teilen: Speichern Sie die Aufnahmen und übertragen Sie sie per WLAN oder USB.
Spezialfunktionen und Leistungsmerkmale
Die TC005 ist die erweiterte Version der TC004 mit Visuellkamera und Laser-Abstandsmessung.

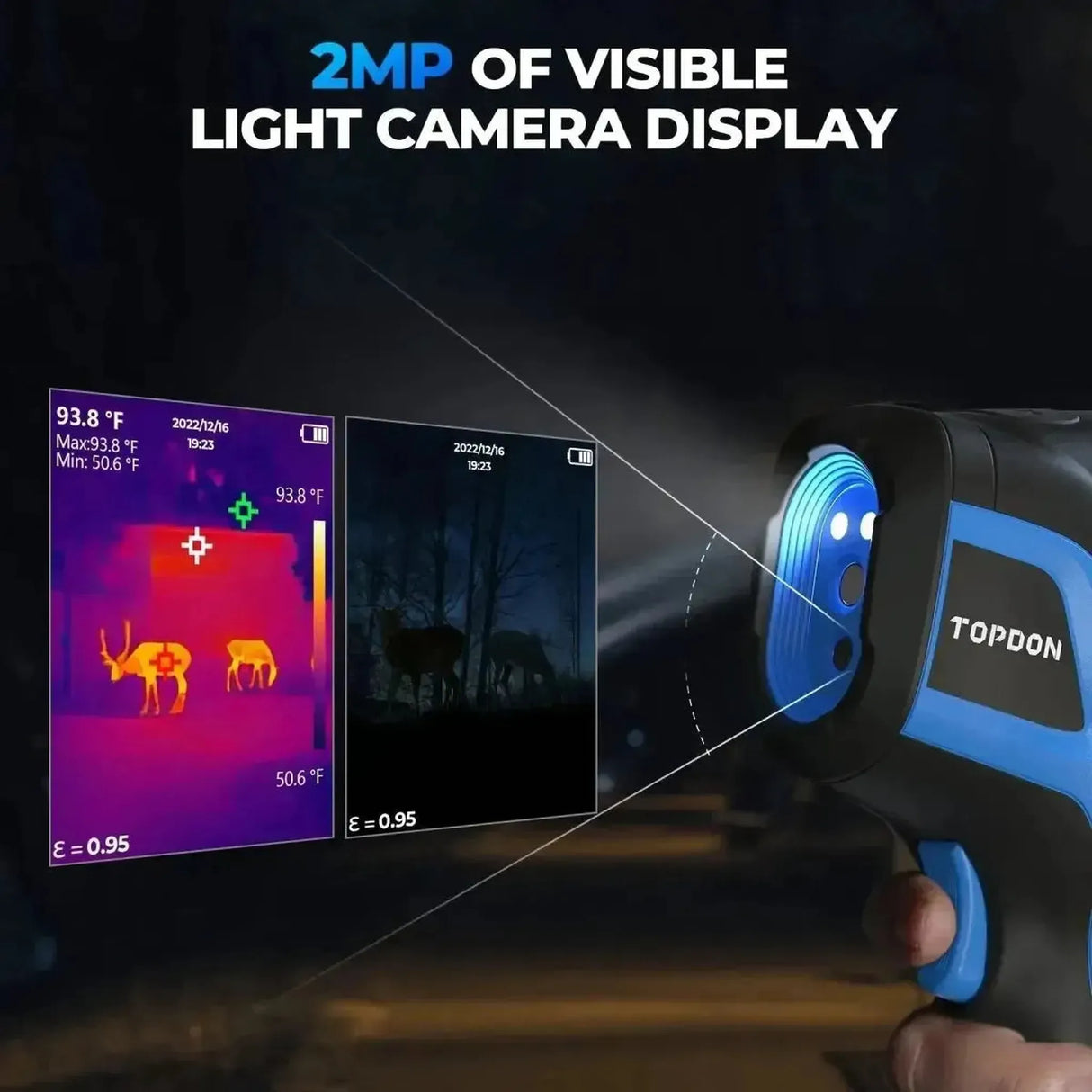

- Bildfusion: Konturen des Visuellbilds über das Wärmebild gelegt.
- Laserabstand: Misst den Abstand zum Objekt, bis 4 m.
- LED-Leuchte: Zusatzlicht im dunklen Motorraum.
- Lange Akkulaufzeit: 8,5 Stunden mit einer Ladung.

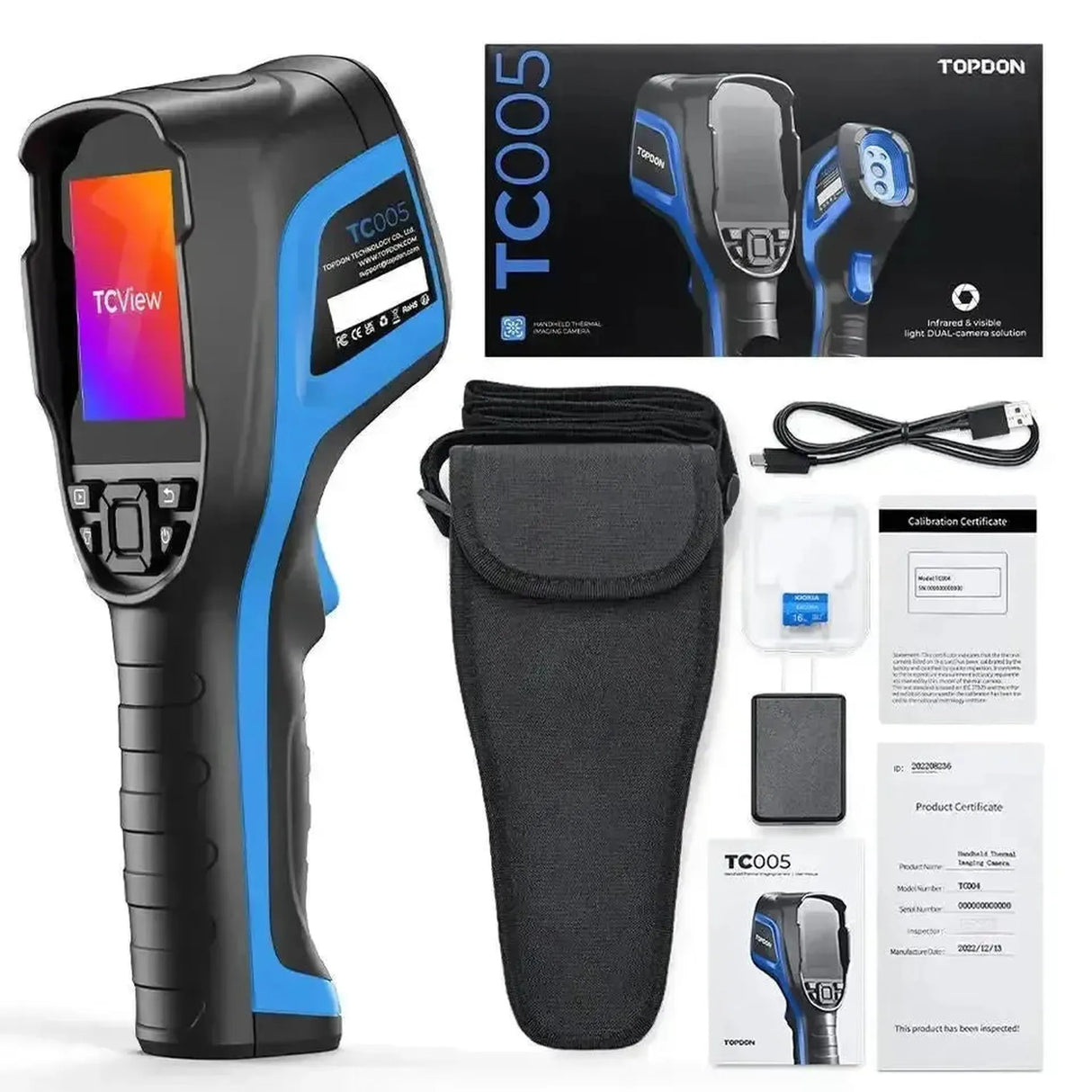

Lieferumfang
- 1x Topdon TC005 Wärmebildkamera
- 1x Universal-Reiseadapter
- 1x USB-A-auf-USB-C-Kabel
- 1x Tragekoffer
- 1x Benutzerhandbuch
Technische Spezifikationen
Allgemein
- Der Hersteller der Wärmebildkamera.Marke
- Topdon
- Eine separate Handkamera, eine Kamera für Ihr Smartphone oder ein Monokular für die Fernsicht. Dies bestimmt, wie und wo Sie sie einsetzen.Kameratyp
- Handkamera
- Die Anzahl der Pixel des Wärmesensors. Je mehr Pixel, desto schärfer erkennen Sie kleine warme Stellen.Auflösung Wärmebild
- 256 x 192 pixels
- Der kleinste Temperaturunterschied, den die Kamera erkennt. Ein niedrigerer Wert bedeutet, dass Sie kleinere Unterschiede sehen.Thermische Empfindlichkeit (NETD)
- 40 mK
- Wie viele Bilder pro Sekunde die Kamera erzeugt. Ein höherer Wert ergibt ein flüssigeres Bild bei Bewegung.Bildwiederholrate
- 25 Hz
- Wie breit die Kamera erfasst. Ein großes Sichtfeld ist praktisch aus der Nähe, ein kleines für die Fernsicht.Sichtfeld
- 56°
- Ob das Objektiv eine feste Fokussierung hat oder Sie selbst scharfstellen können.Fokussierung
- Fester Fokus
- Die Auflösung der zusätzlichen Kamera für Normalbilder. So erkennen Sie besser, wo sich eine warme Stelle genau befindet.Normale Kamera
- 2 MP
- Die Größe des eingebauten Bildschirms. Kameras für das Smartphone nutzen den Bildschirm Ihres Telefons.Bildschirmdiagonale
- 3,5 Zoll
Messen und Funktionen
- Die niedrigste und höchste Temperatur, die die Kamera messen kann. Wichtig für heiße Teile wie Auspuffanlagen.Temperaturbereich
- -20 bis 550 °C
- Wie stark die gemessene Temperatur von der tatsächlichen Temperatur abweichen kann.Genauigkeit
- ±2 °C oder ±2%
- Ein eingebauter Laser misst, wie weit ein Objekt entfernt ist.Laser-Entfernungsmesser
- Ja
- Eine eingebaute Lampe, um in dunklen Bereichen zu sehen.LED-Lampe
- Ja
- Sie können aus den Messungen einen Bericht erstellen, zum Beispiel um ihn einem Kunden zu zeigen.Berichte erstellen
- Ja

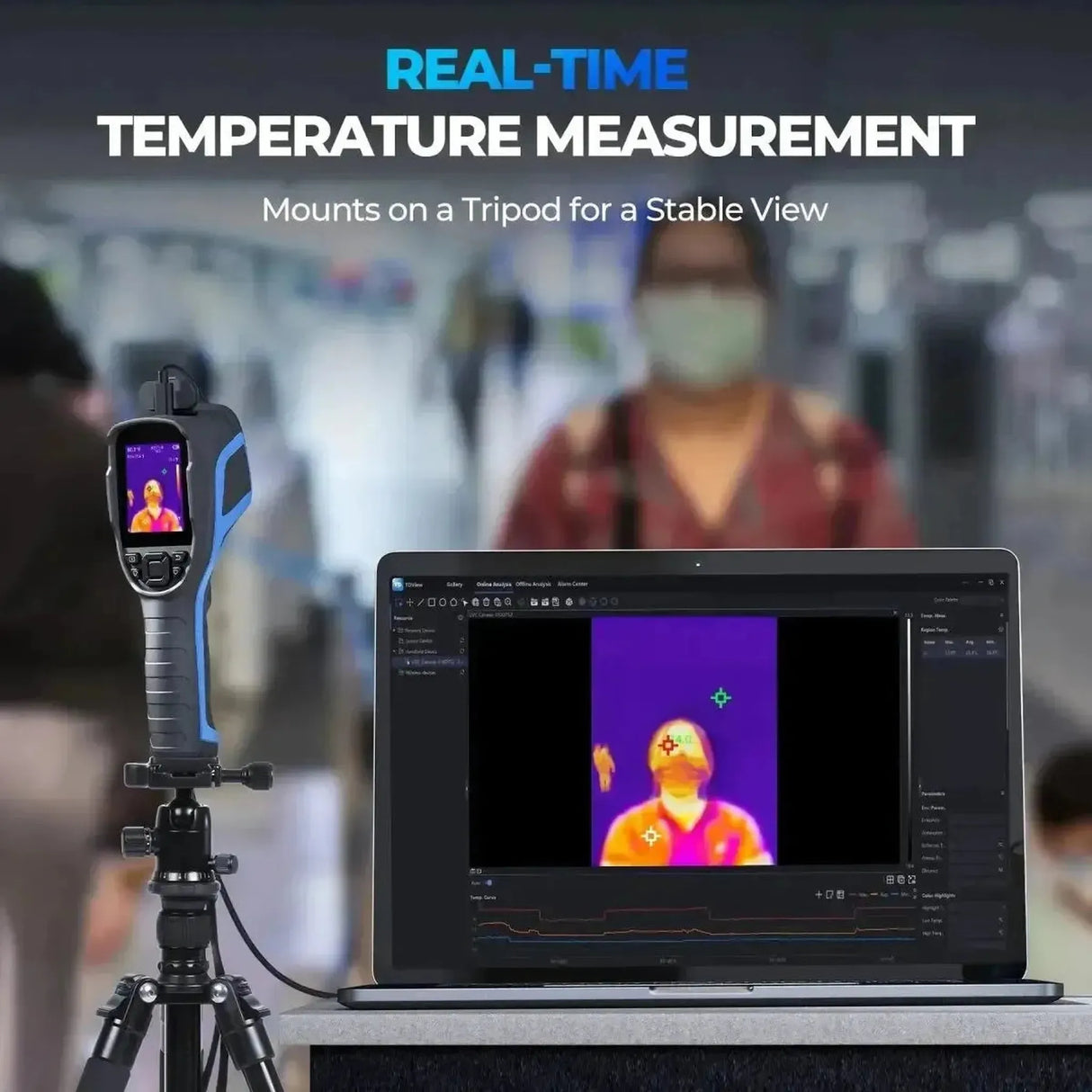

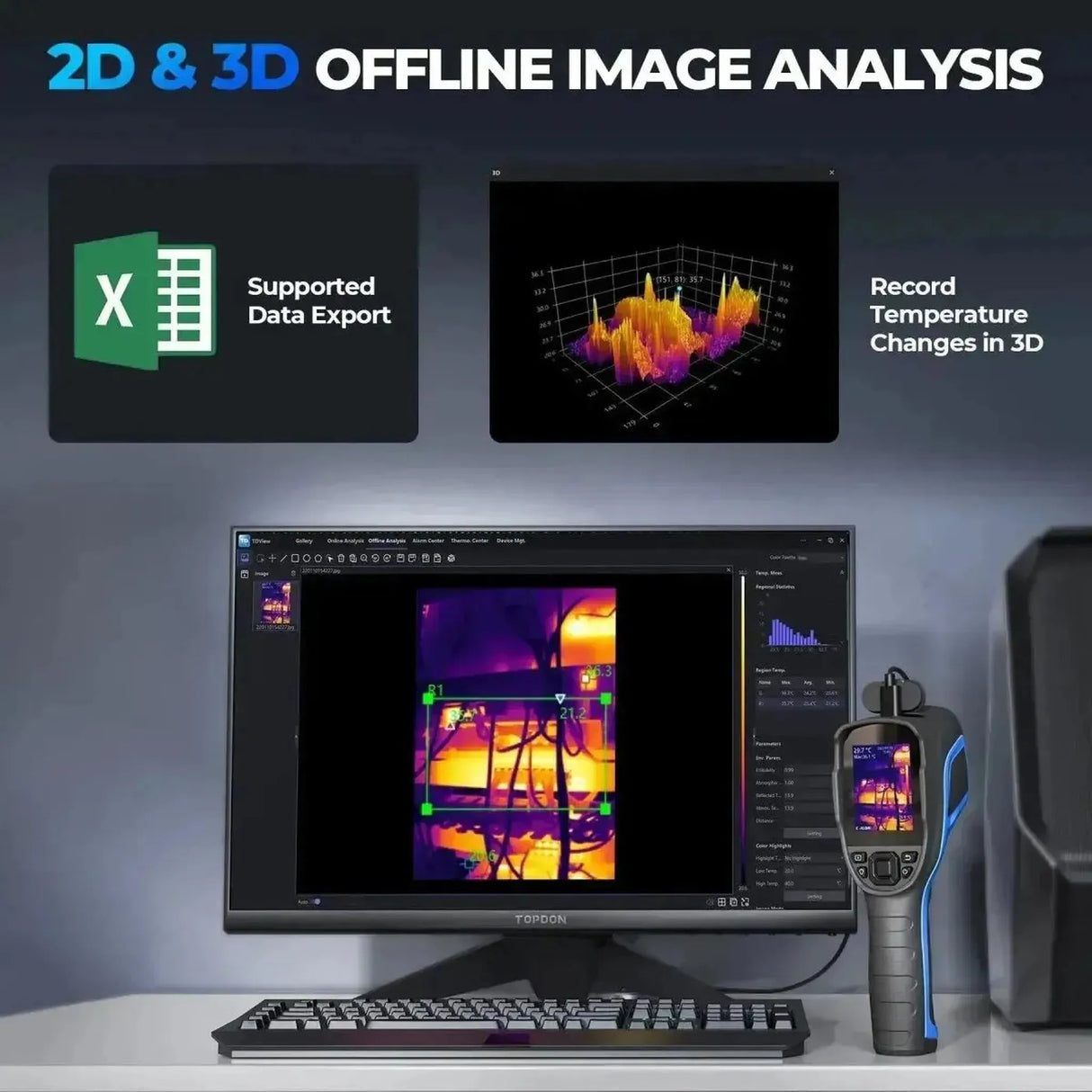

- Mit Software auf dem Computer können Sie Bilder später ansehen und Temperaturen analysieren.Analysesoftware für PC
- Ja
Verbindung
- Wie viel Speicherplatz für Fotos und Videos zur Verfügung steht.Speicher
- 64 GB
Akku
- Wie lange Sie die Kamera mit einer vollen Akkuladung nutzen können.Nutzungsdauer
- 8,5 Stunden

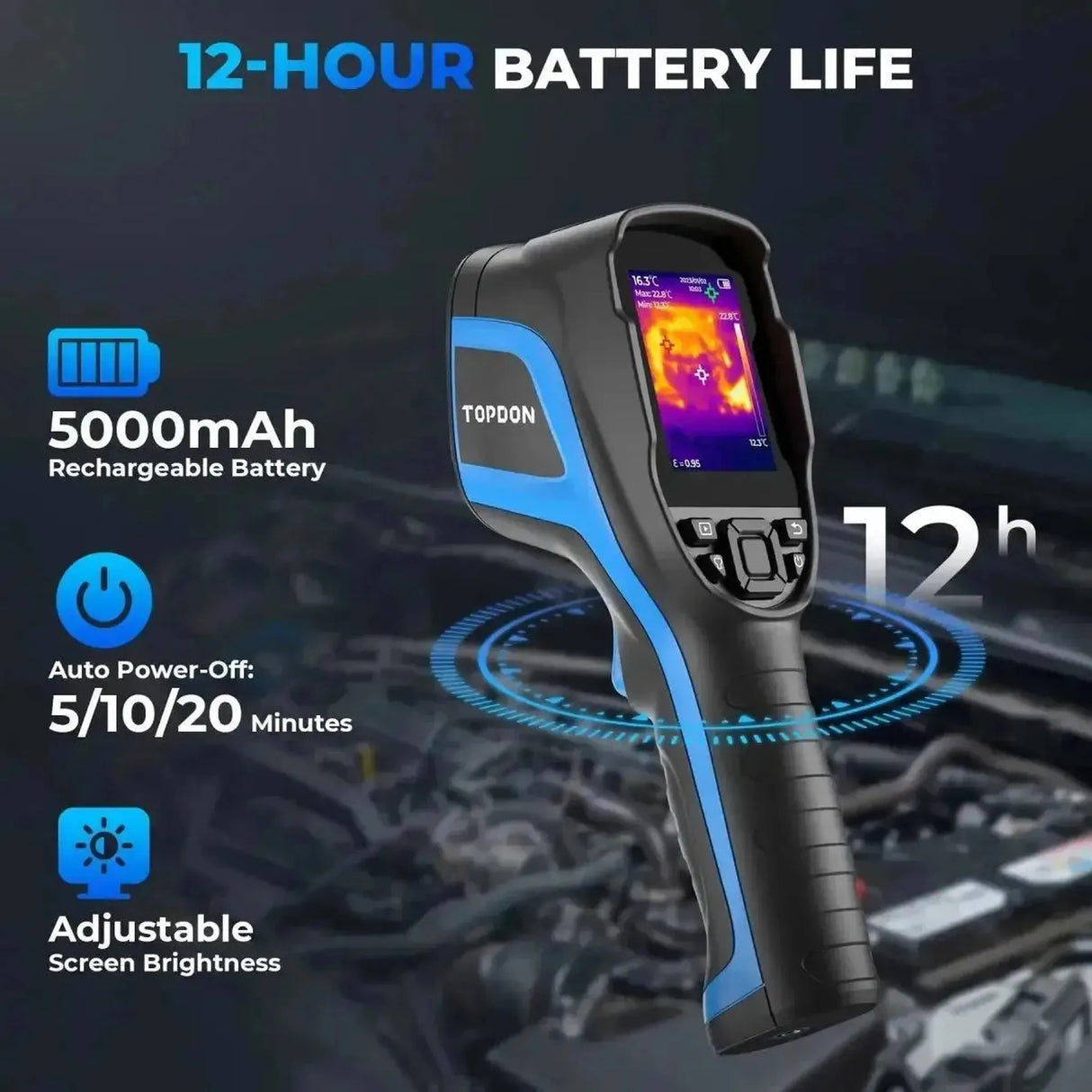

- Wie viel Energie der Akku speichern kann. Mehr mAh bedeuten in der Regel eine längere Nutzungsdauer.Akkukapazität
- 5000 mAh, 8,5 Stunden, Ladezeit ca. 2 Stunden
Abmessungen und Gewicht
- Wie gut die Kamera gegen Staub und Wasser geschützt ist. Ein höherer IP-Wert ist widerstandsfähiger bei starker Beanspruchung.Schutzklasse
- IP54
- Pixelpitch
- 12 µm
Weitere Spezifikationen
- Typ
- Wärmebildkamera mit Visuellkamera
- Infrarotauflösung
- 256 × 192, TISR 512 × 384
- Bildfeld
- 40° × 30°
- Laserentfernungsmessung
- Bis 4 m
- Paletten
- Sieben
- Verbindung
- WLAN und USB
- Schutzart
- IP54, Falltest 2 m
