Topdon Phoenix Smart | Diagnosegerät | Auto

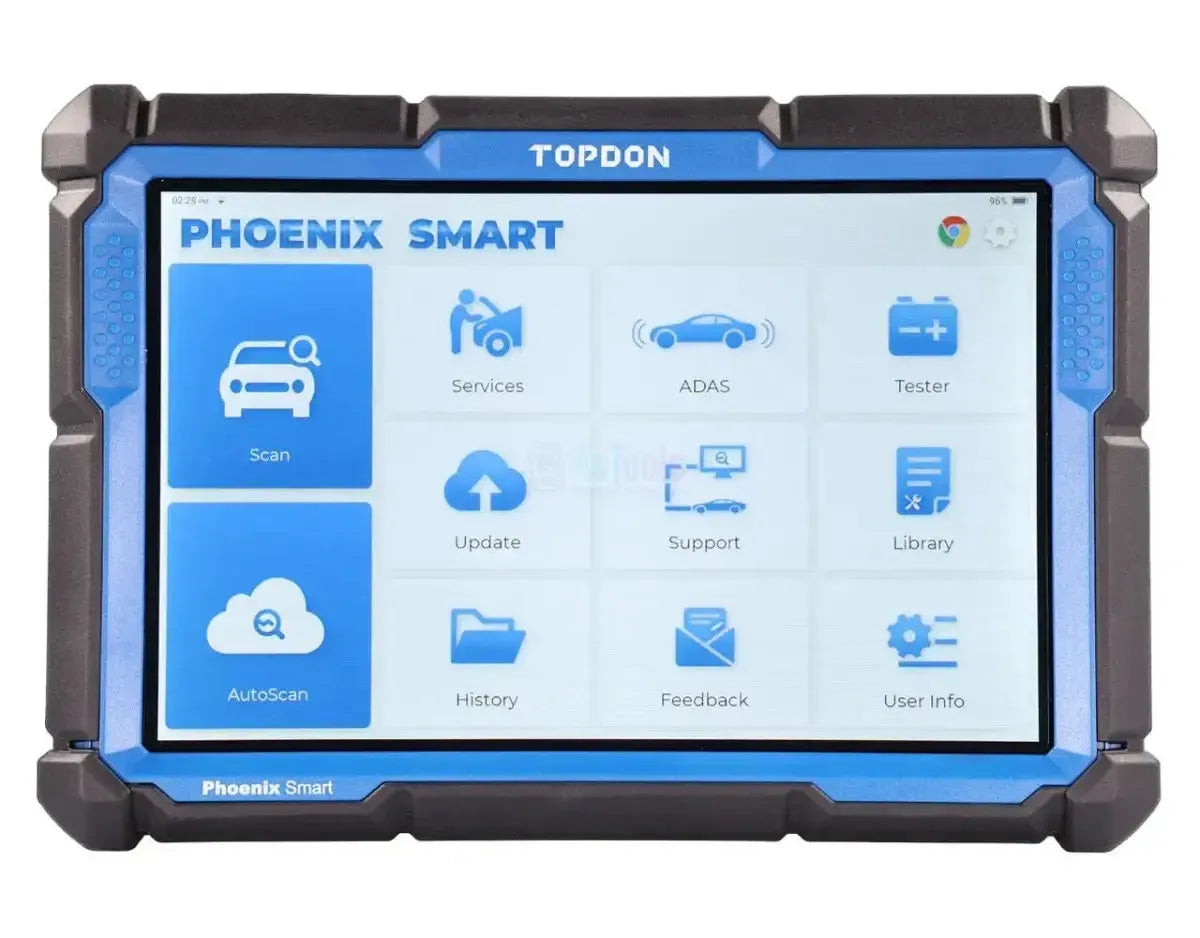

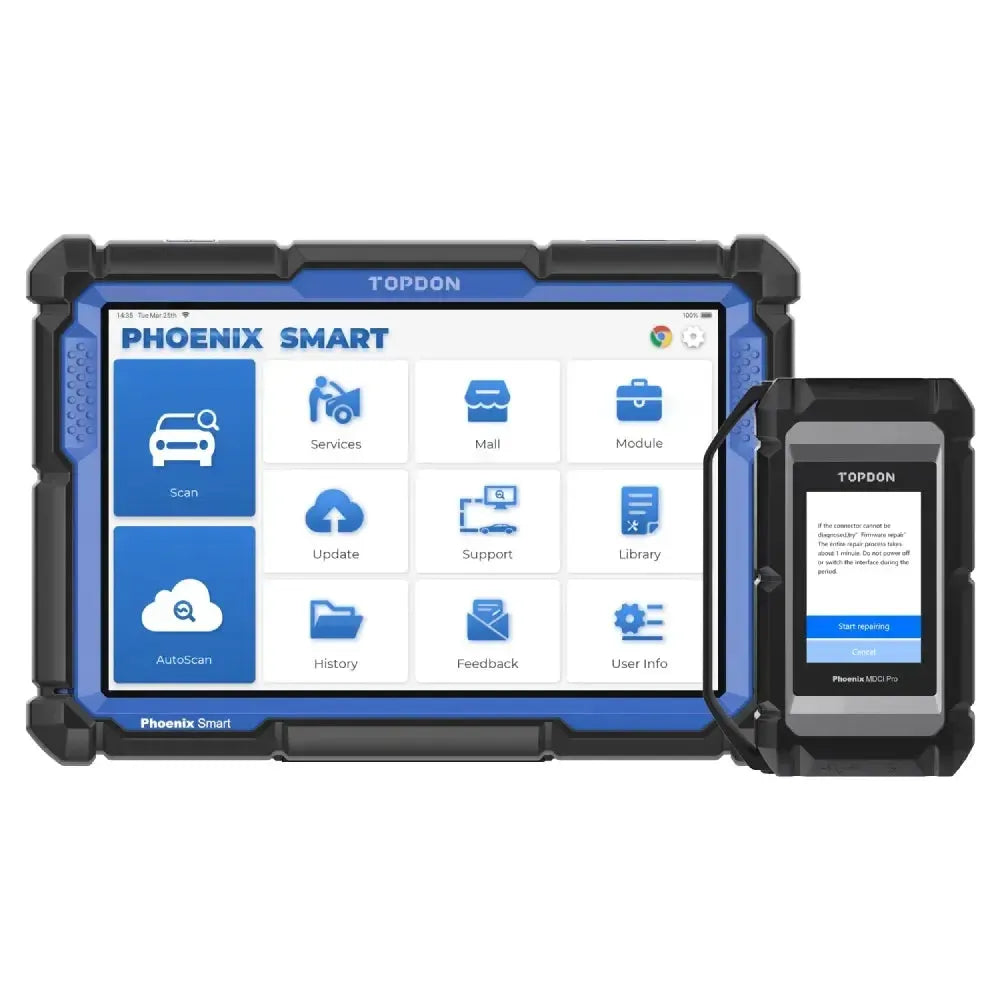

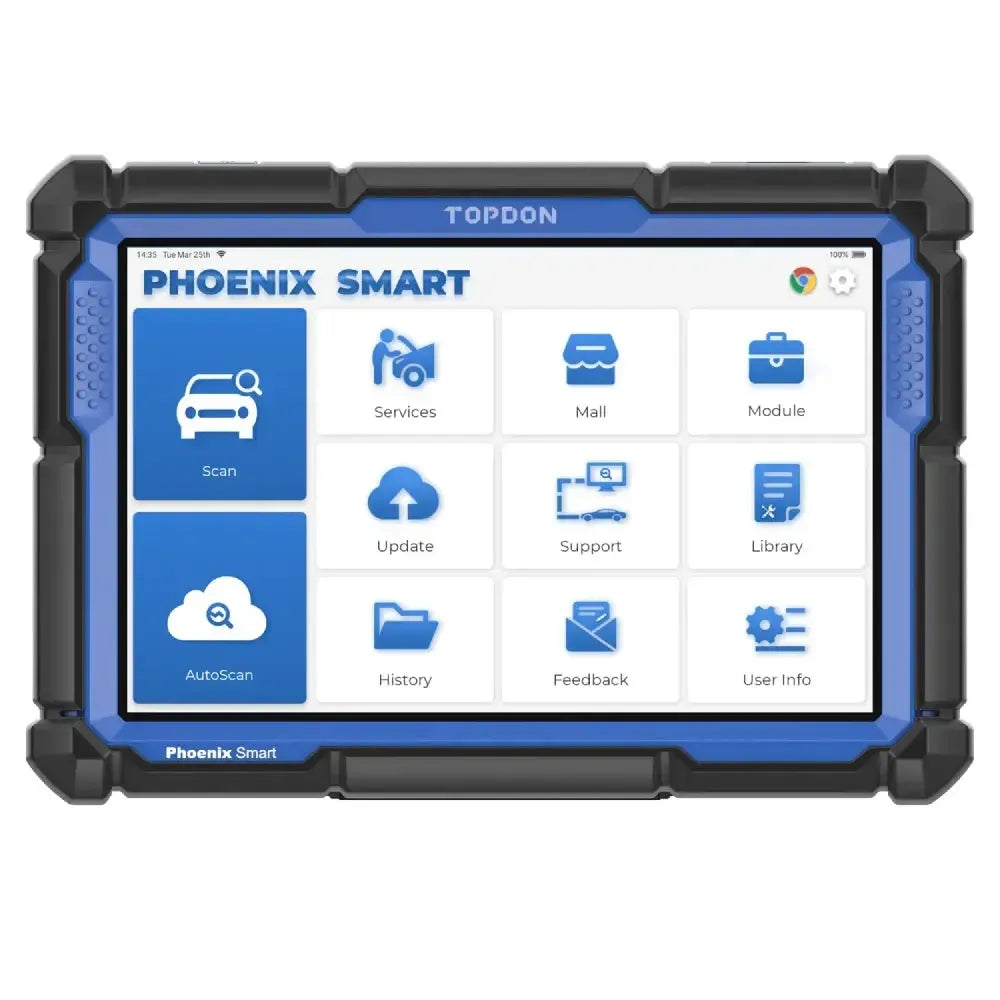

Das Topdon Phoenix Smart ist ein professionelles uitleesapparaat für Autos, ausgestattet mit einem MDCI Pro VCI, das die Protokolle J2534, DoIP, CanFD, D-PDU und RP1210 unterstützt. Das Gerät deckt mehr als 200 Fahrzeugmarken ab und verfügt über einen 10,1-Zoll-Touchscreen, läuft mit Android 10.0 und unterstützt erweiterte Funktionen wie online coderen und cloud-gebaseerd programmeren. Beim Kauf ist eine Lizenz für 2 Jahre Software-Updates enthalten.

Der Phoenix Smart zeichnet sich durch Funktionen wie Topologiemapping für eine visuelle Übersicht des Systemstatus und direkten Zugriff auf gesicherte Netzwerke über das FCA Secure Gateway aus. Die Funktionalität kann mit verschiedenen optionalen Modulen erweitert werden, darunter ein ADAS-Kalibrierkit, ein Batterietester (BTMobile), ein Oszilloskop und die T-Ninja Box zur Schlüsselprogrammierung. Diese modulare Struktur macht das System für eine breite Palette diagnostischer Aufgaben geeignet.

---

Diagnosefunktionen:

Der Topdon Phoenix Smart führt eine vollständige Systemdiagnose aller vorhandenen elektronischen Systeme des Fahrzeugs durch. Er bietet die Möglichkeit, sowohl generische als auch herstellerspezifische Daten zu analysieren.

• Fehlercodes lesen und löschen: Liest und löscht Fehlercodes (DTCs) aus allen verfügbaren Modulen, wie Motor, Getriebe, ABS und Airbags.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Komponenten in verschiedenen Anzeigeformaten wie Text, Grafik und Messgerät.
• Aktuatortest: Ermöglicht dem Benutzer, Komponenten und Systeme aktiv anzusteuern, um deren Funktion zu überprüfen.
• Topologiemapping: Bietet eine visuelle Darstellung der Kommunikationsstruktur zwischen den verschiedenen Steuergeräten im Fahrzeug, einschließlich Status und eventueller Fehlercodes pro Modul.
• OBFCM (On-Board Fuel Consumption Monitoring): Ermöglicht das Auslesen des Kraftstoffverbrauchs des Fahrzeugs und das Weiterleiten der Daten an das RDW für die TÜV-Prüfung.

---

Service- und Wartungsfunktionen:

Dieses Diagnosegerät unterstützt mehr als 35 Service- und Wartungsfunktionen. Die verfügbaren Funktionen können je nach spezifischer Fahrzeugmarke, Modell und Baujahr variieren.

Motor und Antriebsstrang:

• Ölservice zurücksetzen: Setzt die Service-Intervall-Anzeige des Fahrzeugs nach einem Ölwechsel zurück.
• Drosselklappe anlernen (ETS): Setzt die Werte der Drosselklappensteuerung nach Austausch oder Reinigung zurück.
• Injektoren codieren: Programmiert neue Injektor-Codes in das Steuergerät nach dem Austausch der Injektoren.
• Getriebe initialisieren: Passt die Schaltpunkte des Automatikgetriebes nach der Wartung an.
• Kurbelwellensensor anlernen: Lernt die Toleranzen des Kurbelwellenpositionssensors für eine genaue Erkennung von Fehlzündungen ein.
• Batterie registrieren (BMS): Registriert eine neue Batterie im Battery Management System nach dem Austausch.
• Kupplung anpassen: Führt eine Anpassung des Kupplungsaktuators bei automatisierten oder Doppelkupplungsgetrieben durch.
• Zylinderbalancetest: Überprüft die Leistungsbalance der einzelnen Zylinder des Motors.
• Start/stop-systeem deactiveren/resetten: Konfiguriert die Start/Stopp-Funktion des Fahrzeugs.
• Turbo aanpassing: Setzt die Lernwerte des Turboaktuators nach Austausch oder Reparatur zurück.

Abgassysteme:

• Dieselpartikelfilter regeneratie (DPF): Startet eine erzwungene Regeneration des DPF, um angesammelten Ruß zu entfernen.
• Benzinepartikelfilter regeneratie (GPF): Startet einen Regenerationsprozess für den Benzinpartikelfilter.
• AdBlue-systeem resetten: Setzt das AdBlue-System nach dem Nachfüllen oder bei Störungen zurück.
• EGR-klep inleren: Setzt die adaptiven Werte des Abgasrückführungsventils zurück.
• NOx-sensor resetten: Setzt die gelernten Werte des NOx-Sensors nach dem Austausch zurück.

Bremsen:

• Elektronische parkeerrem (EPB) service: Öffnet und schließt die Bremszangen für Wartungsarbeiten am Bremssystem.
• ABS-remsysteem ontluchten: Führt eine Prozedur durch, um Luft aus dem ABS-Modul nach Reparaturen zu entfernen.

Lenkung und Fahrwerk:

• Stuurhoeksensor initialiseren (SAS): Kalibriert den Lenkwinkelsensor, was für die korrekte Funktion von ESP und anderen Systemen erforderlich ist.
• Luchtvering kalibreren: Passt die Fahrhöhe der Luftfederung an und kalibriert die Niveausensoren.

Sicherheitssysteme:

• Airbagmodule (SRS) resetten: Löscht Crashdaten und Fehlercodes aus der Airbag-Steuereinheit.
• Bandenspanningscontrolesysteem (TPMS) resetten: Programmiert Sensoren neu und setzt das TPMS nach dem Austausch eines Reifens oder Sensors zurück.
• Startonderbreker (IMMO) aanpassen: Führt Basisfunktionen zum Einlernen von Schlüsseln und Anpassen der Startunterbrecher aus.
• Adaptieve cruisecontrol kalibreren: Stellt den Radarsensor des ACC-Systems ein.

Karosserie und Elektronik:

• Schiebedach initialisieren: Setzt die Grundeinstellungen und Positionen des Schiebedachs zurück.
• Adaptive Scheinwerfer einstellen (AFS): Kalibriert die Niveauregulierung der Scheinwerfer.
• Elektrische Fenster kalibrieren: Stellt die Grundeinstellungen der elektrischen Fensterbedienung ein.
• Sitzbelegungssensor kalibrieren: Führt eine Kalibrierung des Sensors durch, der die Anwesenheit eines Passagiers erkennt.
• Regen- und Lichtsensor initialisieren: Setzt die automatischen Scheibenwischer- und Beleuchtungssensoren zurück und konfiguriert sie.
• Klimaanlagensystem initialisieren: Setzt die Grundeinstellungen und Aktuatoren des Klimaanlagensystems zurück.
• Gateway-Modul kalibrieren: Führt eine Kalibrierung des zentralen Gateway-Moduls durch.
• Kilometerstand anpassen: Korrigiert den Kilometerstand im Kombiinstrument nach einem Austausch.
• Hochvolt-Batterie-Diagnose: Führt Prüfungen und Diagnosen am Batteriepack von Hybrid- und Elektrofahrzeugen durch.

Weitere Funktionen:

• Transportmodus deaktivieren: Schaltet den Transportmodus aus, in dem bestimmte Fahrzeugfunktionen eingeschränkt sind.
• Systemsprache ändern: Passt die Spracheinstellungen des Fahrzeugsystems an.

---

Spezielle Funktionen und Möglichkeiten:

Der Topdon Phoenix Smart bietet erweiterte Funktionen für Codierung, Programmierung und Zugriff auf gesicherte Fahrzeugsysteme.

Codierungen und Programmierung:

• Cloud-basiertes Programmieren: Ermöglicht das Herunterladen und Installieren von Werkssoftware für Marken wie Mercedes-Benz, BMW, Audi und Volkswagen direkt über das Gerät.
• Online-Codierung: Führt Online-Codierungen für Fahrzeuge der VAG-Gruppe (Volkswagen, Audi, Skoda, Seat), BMW und Porsche durch, um Komponenten zu ersetzen oder Funktionen anzupassen.

Weitere spezielle Funktionen:

• ADAS-Kalibrierung: Unterstützt in Kombination mit dem optionalen ADAS-Modul die Kalibrierung fortschrittlicher Fahrassistenzsysteme wie Kameras und Radars.
• Batterietesten: Führt in Kombination mit dem optionalen BTMobile-Modul eine detaillierte Batteriediagnose durch.

Gesicherter Netzwerkzugang:

• FCA Secure Gateway Access: Bietet autorisierten Zugang zu den gesicherten Gateway-Modulen von Fiat, Chrysler, Alfa Romeo und Jeep.
• Renault Secure Gateway Access: Bietet autorisierten Zugang zu den gesicherten Diagnosesystemen aktueller Renault- und Dacia-Modelle über eine optionale Lizenz.

---

Optionale Erweiterungsmodule:

Die Funktionalität des Topdon Phoenix Smart kann mit verschiedenen optionalen Hardware- und Softwaremodulen erweitert werden. Diese Erweiterungen sind speziell dafür konzipiert, zusätzliche Diagnosefunktionen hinzuzufügen, wie z. B. die Kalibrierung fortschrittlicher Fahrerassistenzsysteme (ADAS), Batterietests und den Zugang zu gesicherten Fahrzeugnetzwerken.

Hardwaremodule und Zubehör:

• ADAS-Kalibriersystem: Ermöglicht die Kalibrierung von Advanced Driver-Assistance Systems.
• Batterie Tester (BT Mobile ProS): Ein Modul zur Durchführung von Batterietests und zur Analyse des Zustands des Ladesystems des Fahrzeugs.
• T-Ninja Box: Ein Schlüsselprogrammiermodul zum Lesen, Kopieren und Schreiben von Schlüsseldaten.
• Wärmebildkamera (TC001): Eine Wärmebildkamera zur Visualisierung von Temperaturunterschieden in Fahrzeugkomponenten.
• 4-Kanal-Oszilloskop: Die Phoenix Scope Box ermöglicht das Messen und Analysieren komplexer elektrischer Signale für eine tiefgehende Fehlerdiagnose.

Softwaremodule und Lizenzen:

• Diesel Vehicle Diagnosis (HD): Eine Softwareerweiterung, die Diagnosefunktionen für schwere Diesel-Fahrzeuge hinzufügt.
• Electric Vehicle Diagnostics (EV): Ein Softwarepaket zur Durchführung von Diagnosen an elektrischen und hybriden Fahrzeugen.
• FCA Secure Gateway (SGW) Lizenz: Gewährt autorisierten Zugang zu den gesicherten Fahrzeug-Gateways von Fiat Chrysler Automobiles.
• Renault Secure Gateway (SGW) Lizenz: Bietet autorisierten Zugang zu den gesicherten Diagnoseanschlüssen von Renault- und Dacia-Fahrzeugen.

---

Unterstützte Fahrzeugmarken:

Dieses Gerät unterstützt eine breite Palette von Fahrzeugmarken, geordnet nach Region. Die Abdeckung kann je nach Modell und Baujahr variieren.

• Europäisch: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Asiatisch: Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikanisch: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, SGM, Tesla
• Chinesisch: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors (GWM), Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

---

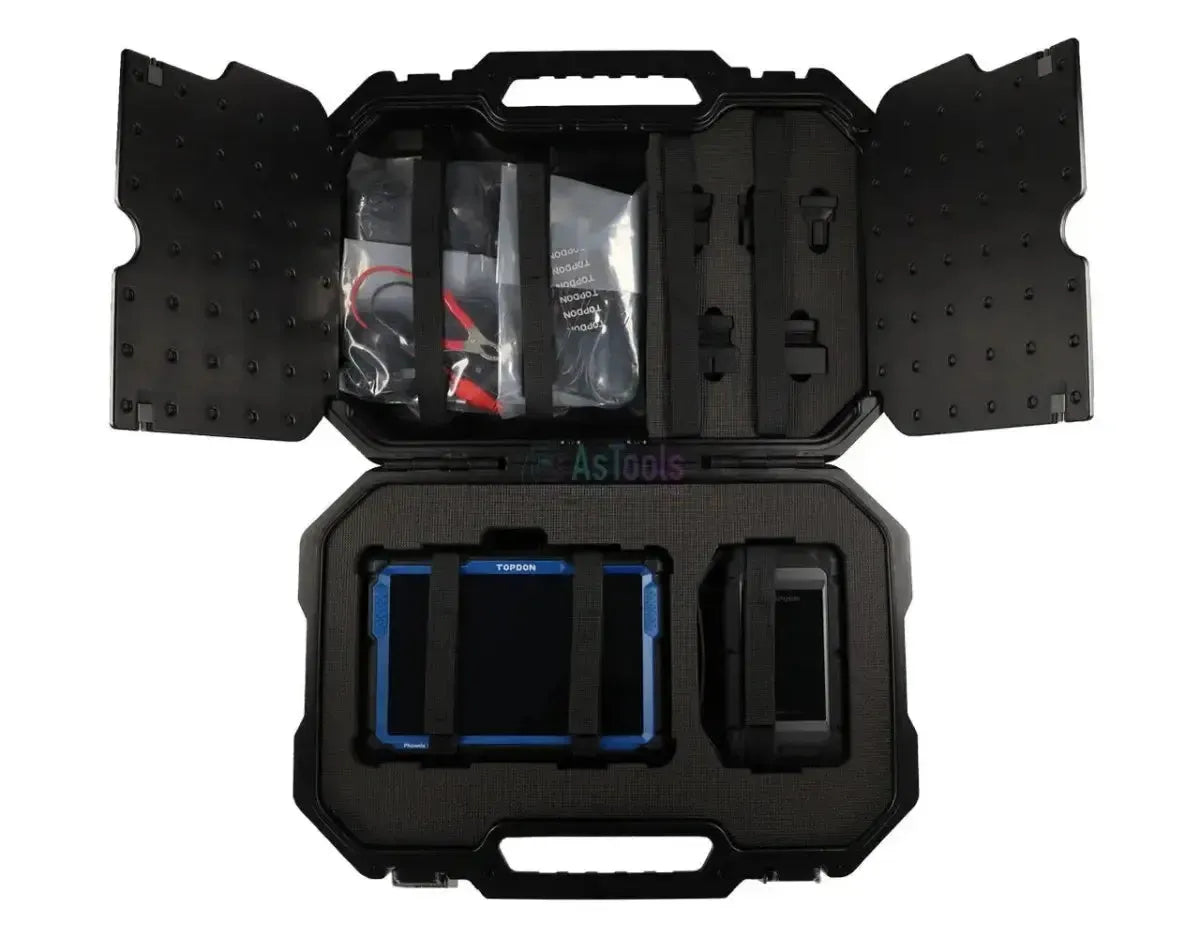

Lieferumfang:

• 1x Topdon Phoenix Smart Tablet

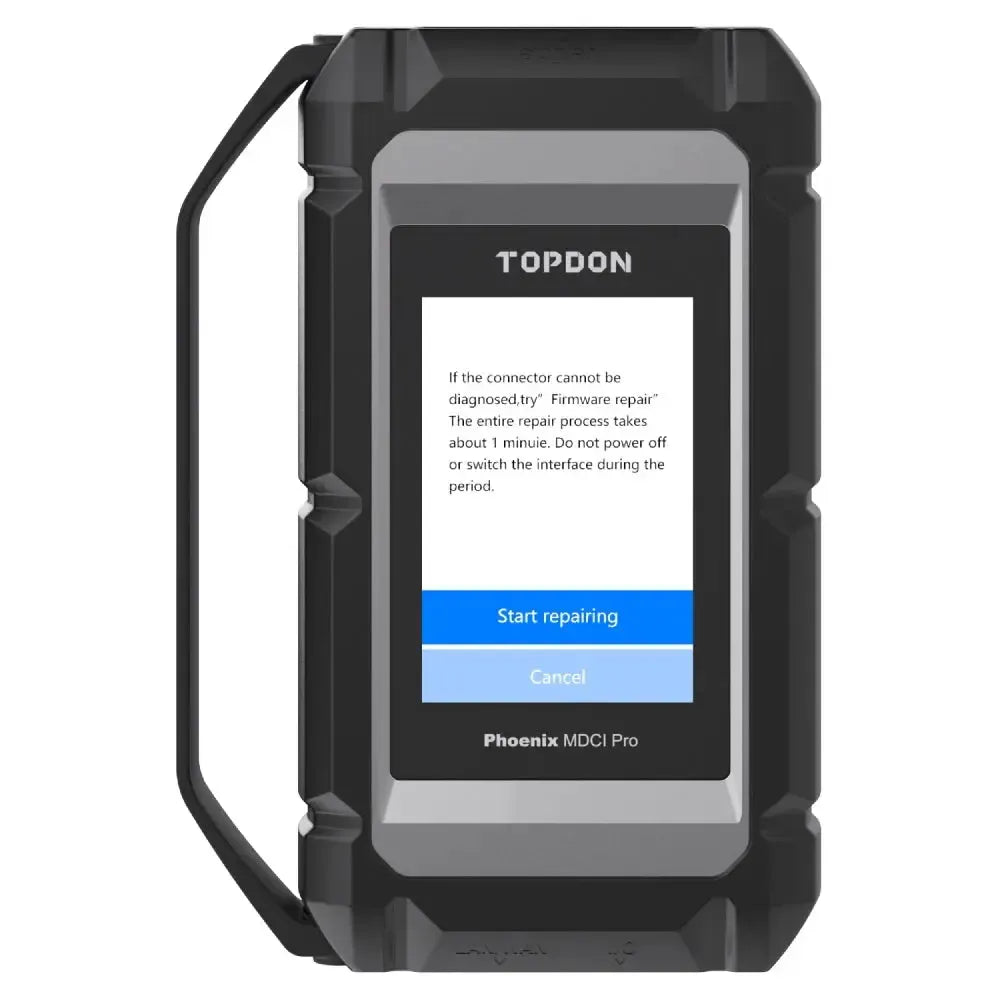

• 1x MDCI Pro VCI-Modul
• 1x OBDII-Verlängerungskabel
• 1x OBDII-Adapterbox-Übertragungskabel
• 1x Batterie-Klemmenkabel
• 1x Zigarettenanzünderkabel
• 1x USB-C-zu-USB-A-Kabel
• 1x Satz nicht-16-poliger Adapter
• 1x Netzadapter
• 1x Benutzerhandbuch
• 1x Umschlag mit Aktivierungscode

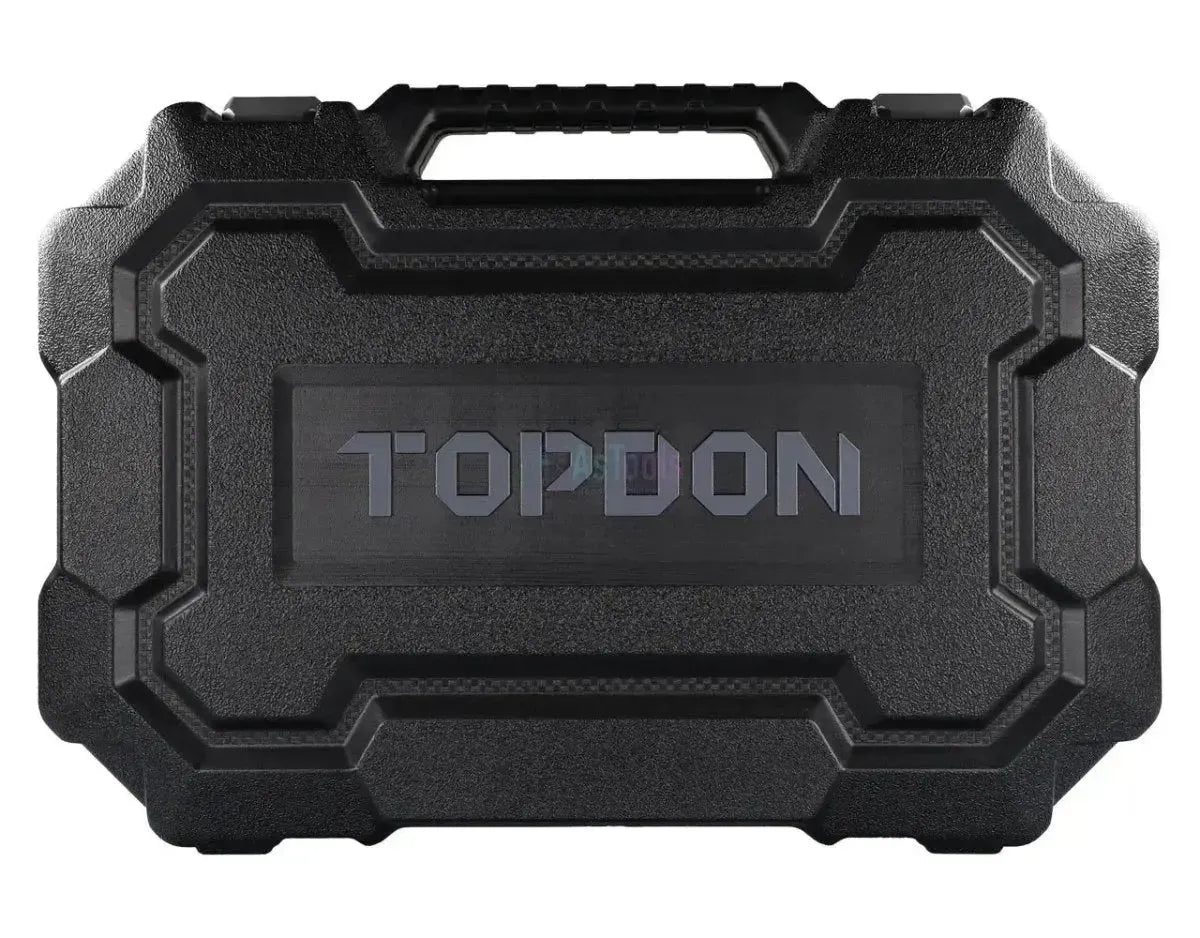

• 1x Aufbewahrungskoffer

---

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach Ablauf der Lizenzdauer behält das Gerät seine volle Funktionalität mit der zuletzt installierten Softwareversion. Der Zugang zu Online-Funktionen, wie cloud-basiertem Programmieren, und das Herunterladen neuer Software-Updates ist nicht mehr verfügbar, bis die Lizenz verlängert wird.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	Topdon
Produktmodell	Phoenix Smart
Betriebssystem	Android 10.0
Bildschirmgröße	10,1 Zoll
Bildschirmauflösung	1280 x 800 Pixel
Prozessor	4-Kern, 2,0 GHz
RAM-Speicher	4 GB
Speicher	128 GB
Konnektivität	Wi-Fi, Bluetooth
Batterie	12.000 mAh
