Topdon Phoenix Scope | Oszilloskop (4-Kanal)

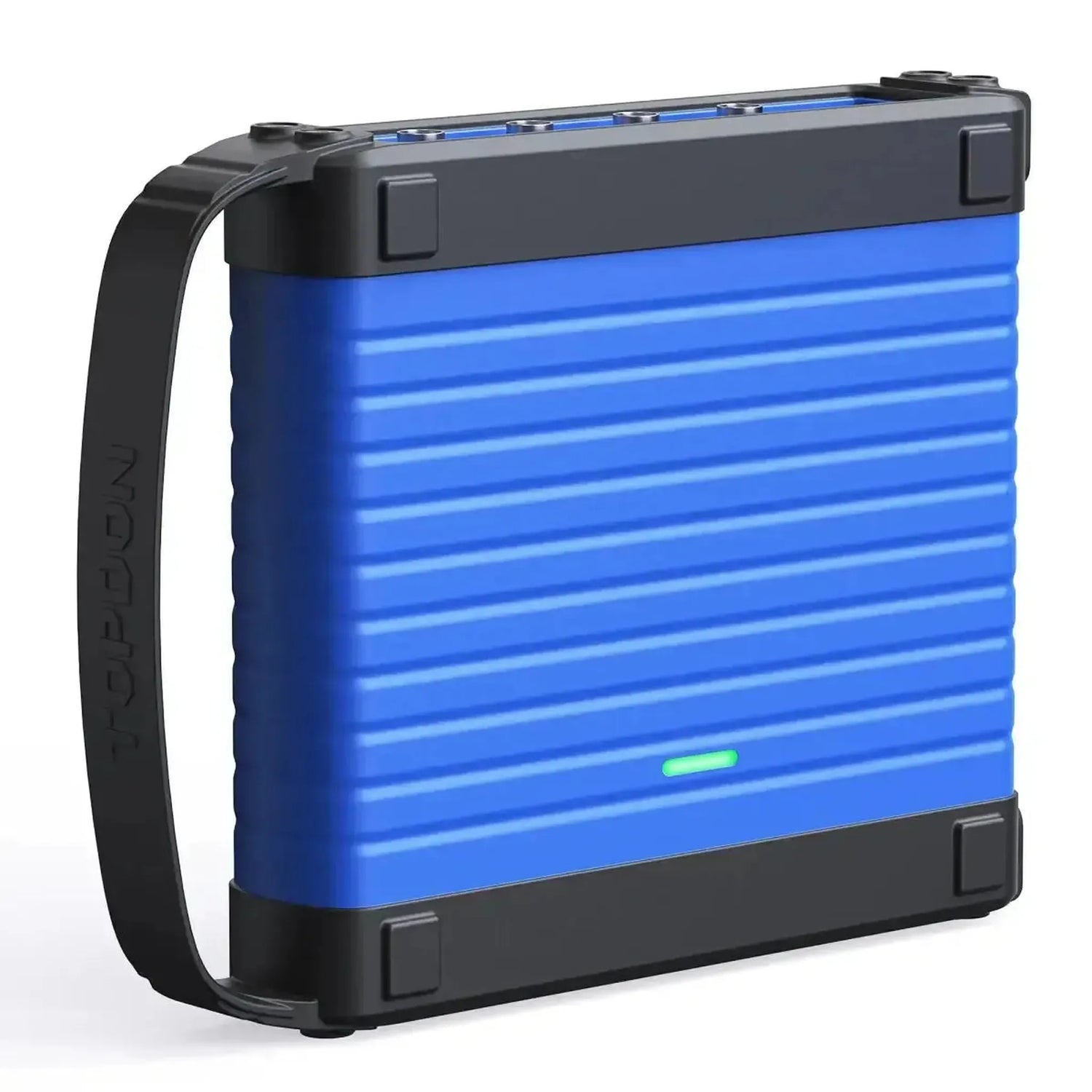

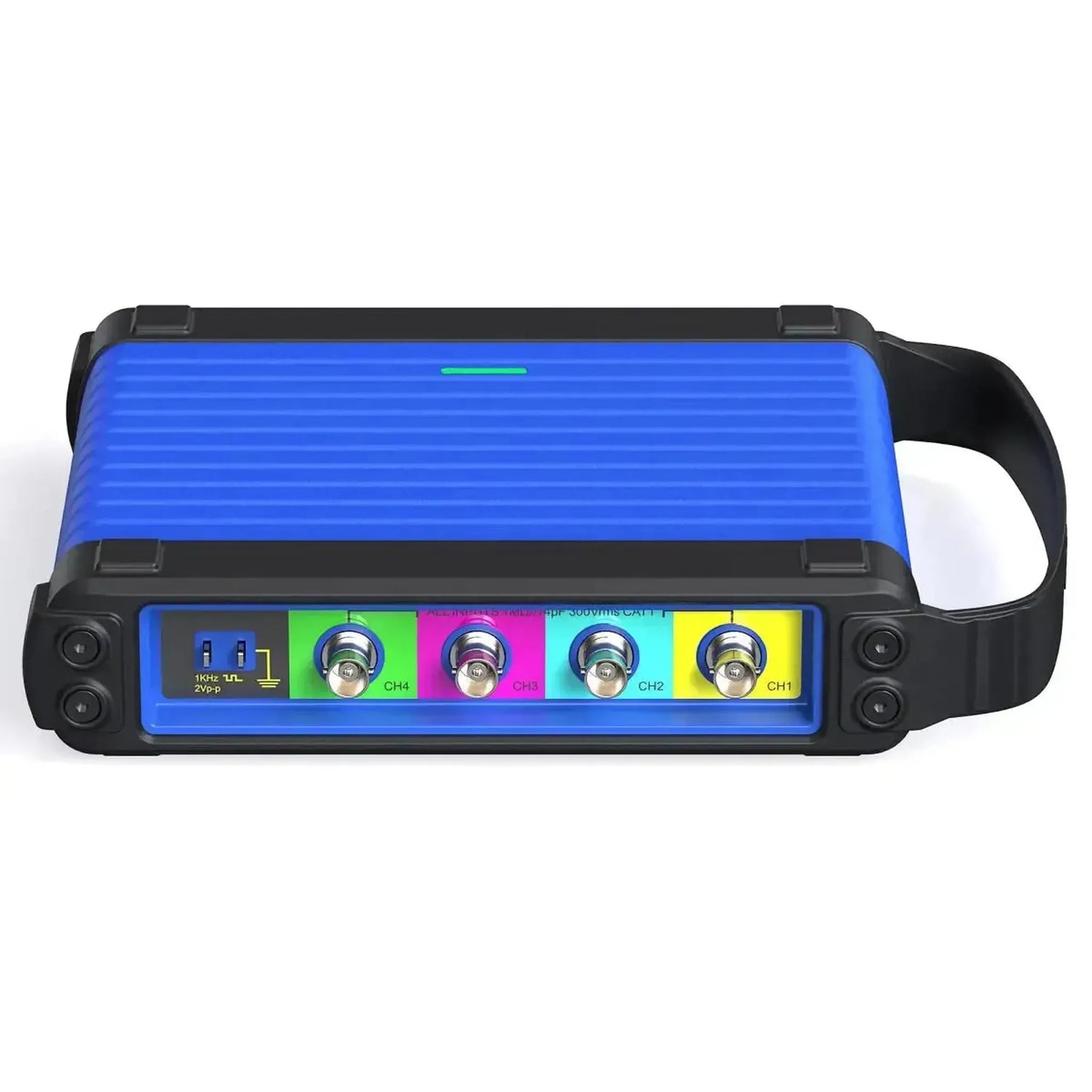

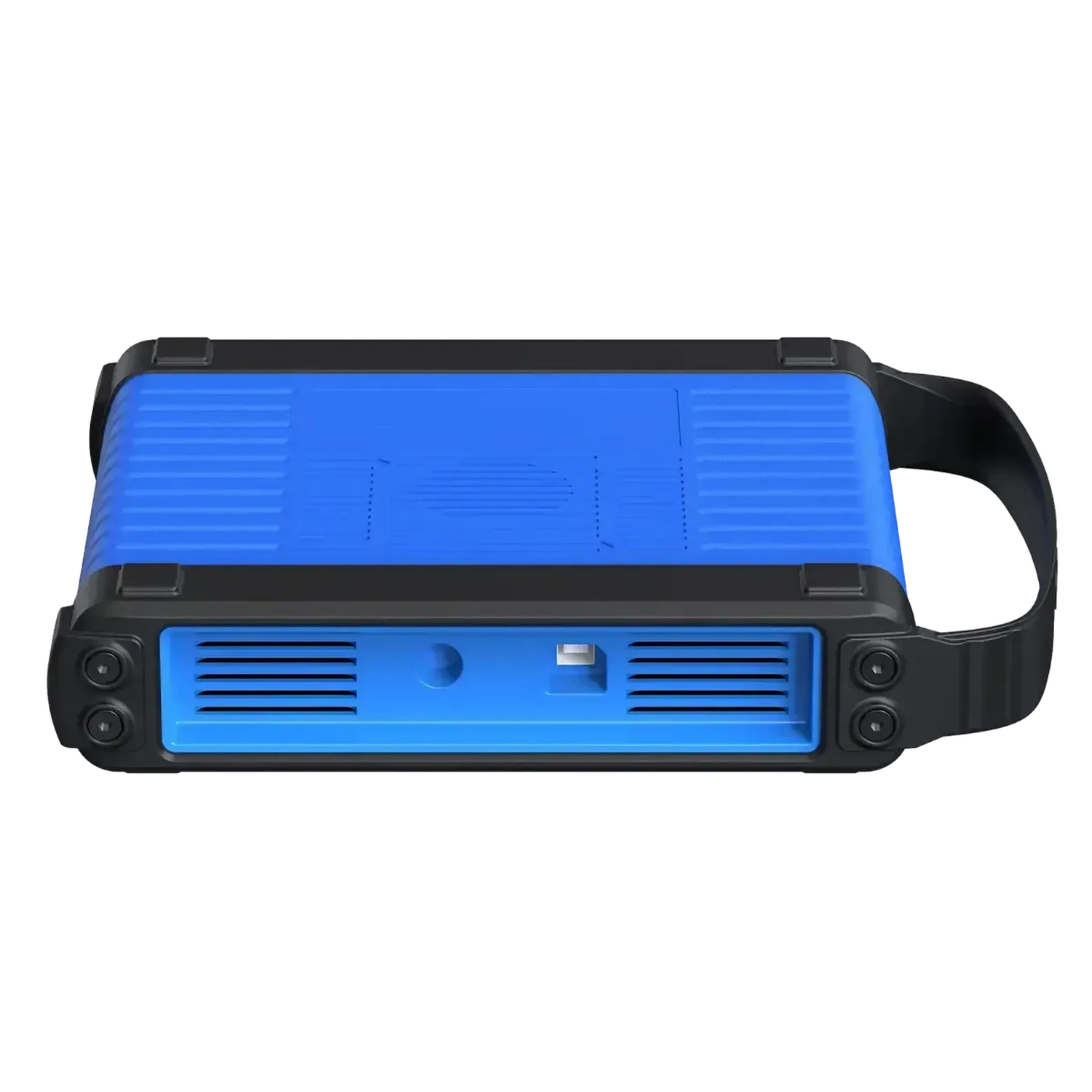

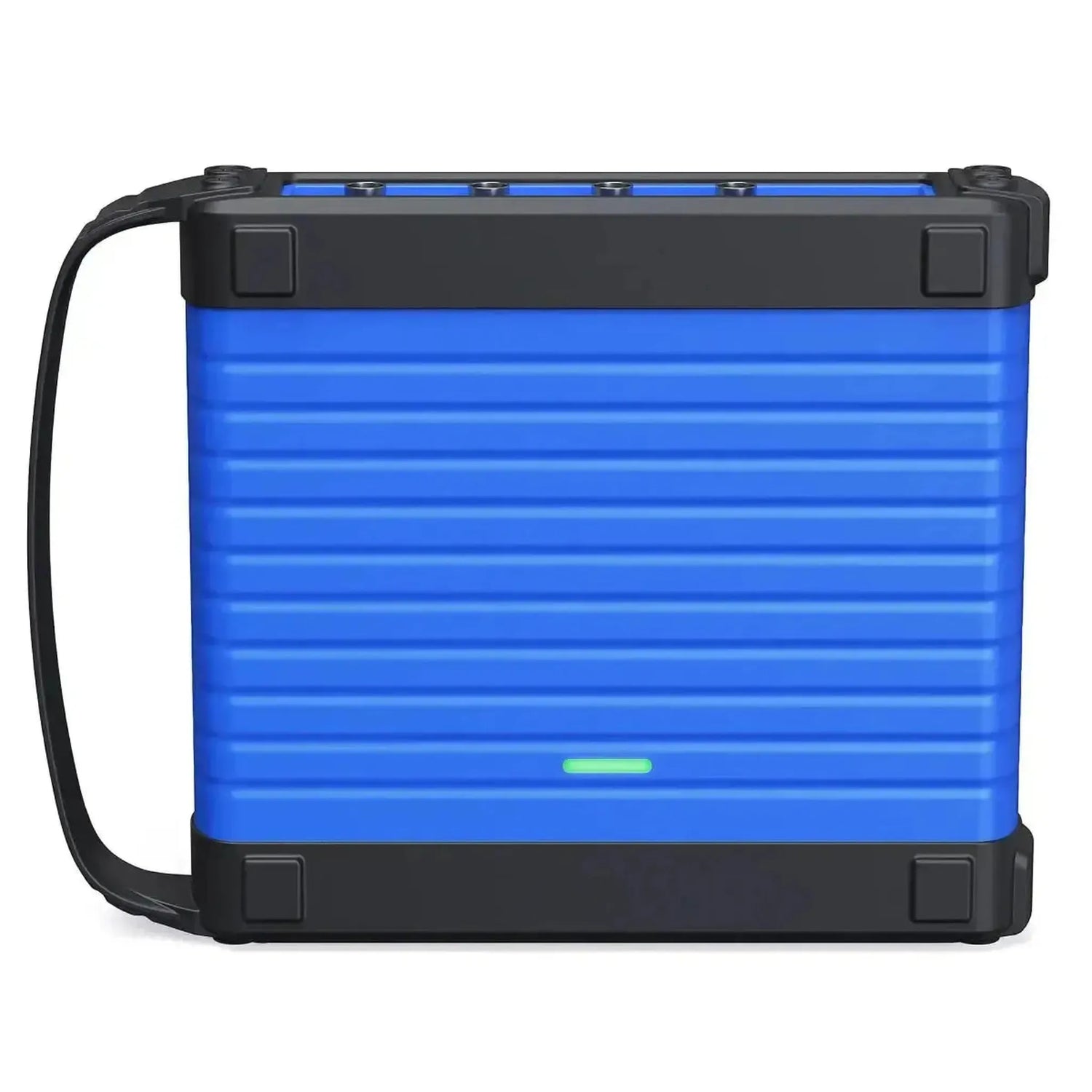

Das Topdon Phoenix Scope ist ein 4-Kanal-Oszilloskop, das zur Diagnose komplexer Probleme mit Autoelektronik und Verkabelung entwickelt wurde. Dieses Gerät fungiert als Erweiterungsmodul für die Diagnose-Tablets der Topdon Phoenix-Serie und verfügt über eine Bandbreite von 100 MHz mit einer Abtastrate von 1 GSa/s. Es erfasst Schaltkreissignale und Signalformen, was Technikern ermöglicht, detaillierte Beobachtungen und Fehleranalysen durchzuführen, einschließlich der Erkennung intermittierender Störungen durch die lange Abtastzeit.

Das Oszilloskop verfügt über eine Speichertiefe von 50 Mpts, wodurch es möglich ist, sowohl eine Übersicht über ein Signal zu betrachten als auch tief in Details hineinzuzoomen. Das System unterstützt 23 Arten automatischer Messungen und erweiterte Triggerfunktionen wie Flanken- und Pulsbreiten-Trigger. Benutzer können Wellenformen aufnehmen, abspielen und mathematische Operationen durchführen, darunter Addition, Subtraktion, Multiplikation, Division und Fast Fourier Transform (FFT). Systemeinstellungen können als Konfigurationsdateien gespeichert und direkt für wiederholte Verwendung geladen werden.

Anwendung und Funktionalität:

Dieses Oszilloskop wurde entwickelt, um detaillierte Analysen elektronischer Signale in Fahrzeugen durchzuführen. Die Funktionen umfassen:

• Fahrzeugspezifische Tests: Vorgefertigte Tests für Schaltkreise, Sensoren, Aktuatoren, Zündung und Kommunikationsnetzwerke (wie CAN und LIN) mit spezifischen Parametern für verschiedene Fahrzeugmodelle.
• Automatische Messungen: Bietet 23 verschiedene automatische Messungen, die mit einem Klick ausgewählt werden können, wodurch die manuelle Parametereinstellung vereinfacht wird.
• Erweiterte Triggerfunktionen: Umfangreiche Triggeroptionen, um stabile Wellenformen komplexer Signale zu erfassen und zu analysieren.
• Hohe Speichertiefe: Eine Tiefe von 50 Mpts ermöglicht es, detaillierte Signalinformationen zu erfassen und tief hineinzuzoomen, ohne Datenverlust.
• Aufnehmen und Abspielen: Wellenformen können aufgenommen und in einem speziellen Format für spätere Analyse und Vergleich gespeichert werden.
• Mathematische Operationen: Unterstützt verschiedene mathematische Funktionen (Addieren, Subtrahieren, Multiplizieren, Dividieren) und FFT für tiefgehende Signalanalyse.
• Cursornavigation: Unabhängige horizontale und vertikale Cursor sowie Cursor-Tracking für präzise Messungen an der Wellenform.

Lieferumfang:

• 1x Topdon Phoenix Scope
• 2x BNC-auf-Bananenstecker-Kabel
• 2x Oszilloskop-Sonde
• 8x Krokodilklemme (4x rot, 4x schwarz)
• 1x Satz Back-Pinning-Sonden
• 1x USB Type-C-Kabel
• 1x Bedienungsanleitung

Technische Spezifikationen:
