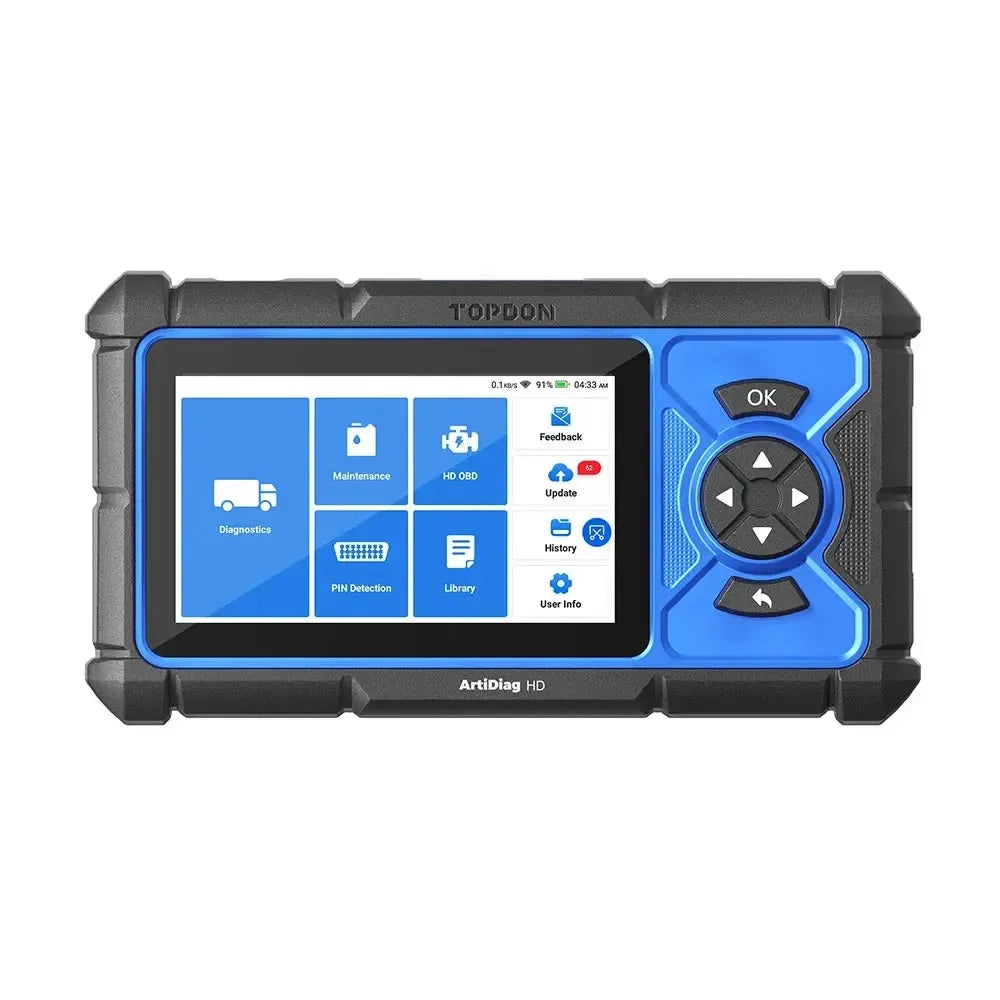

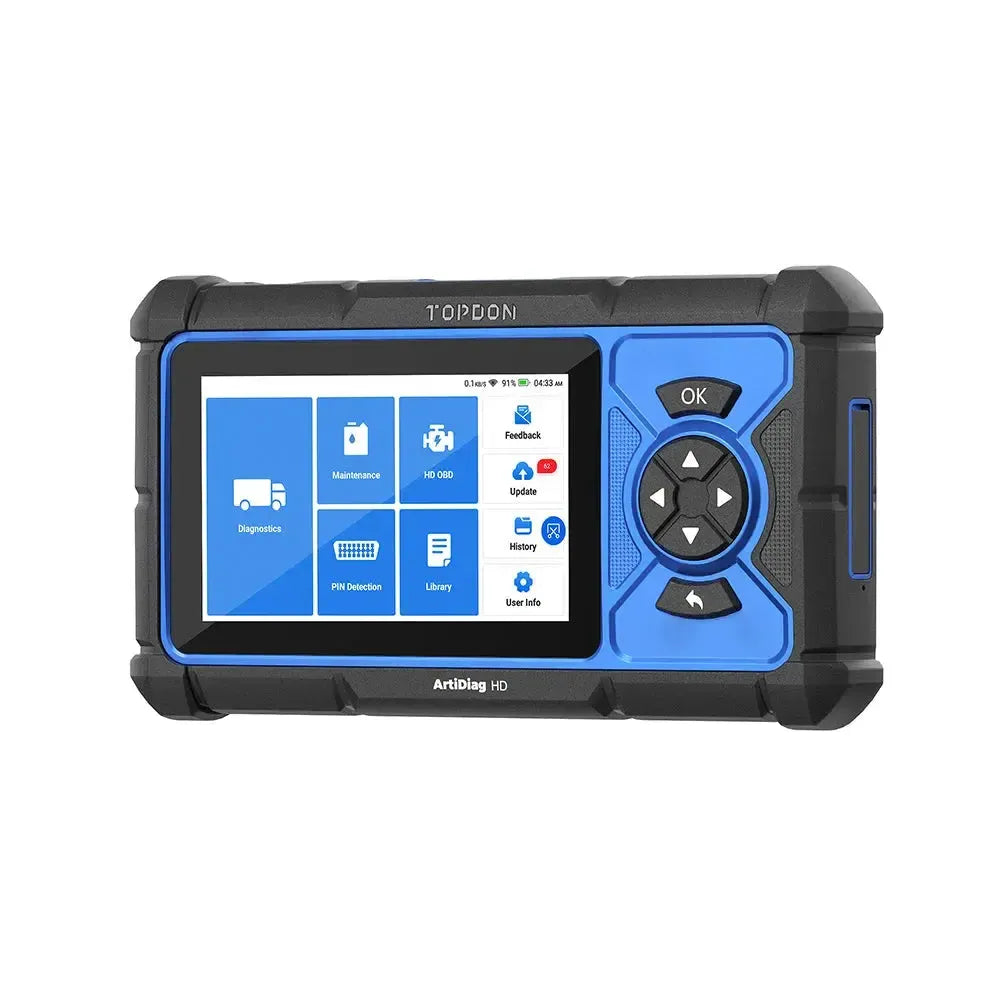

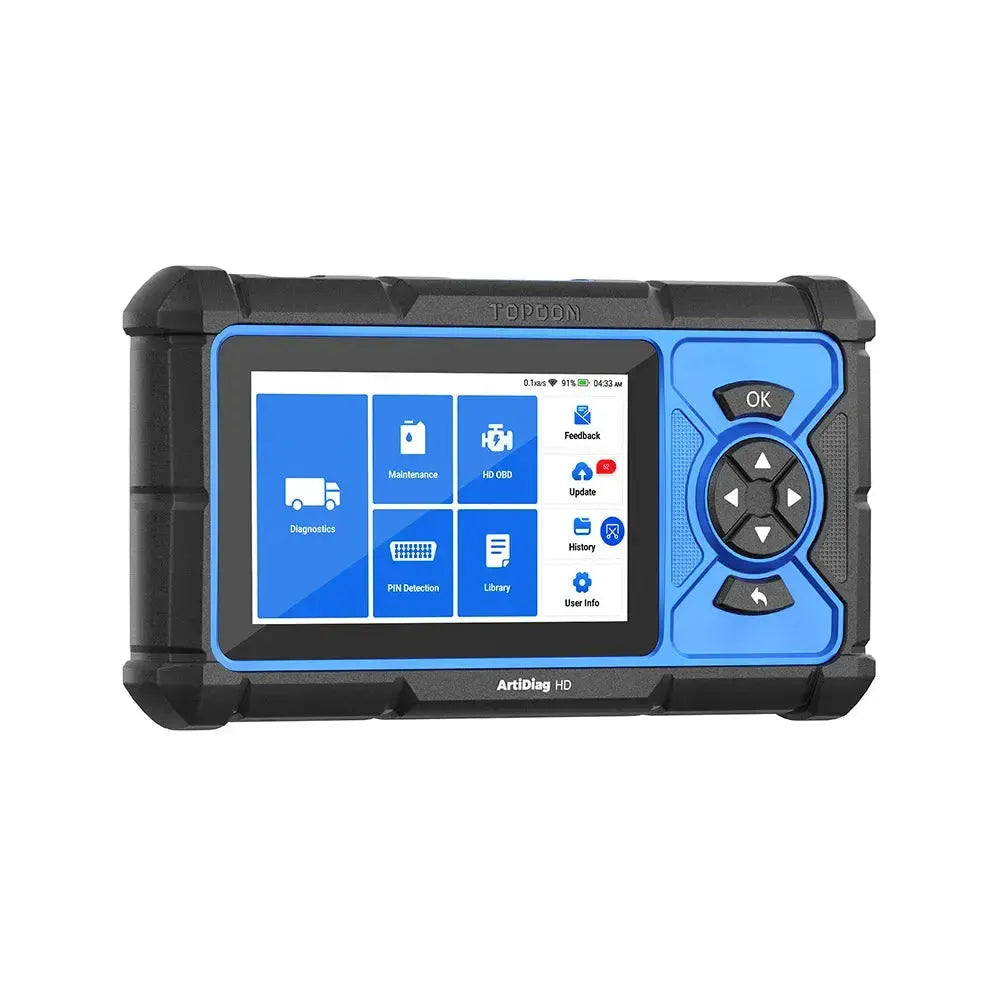

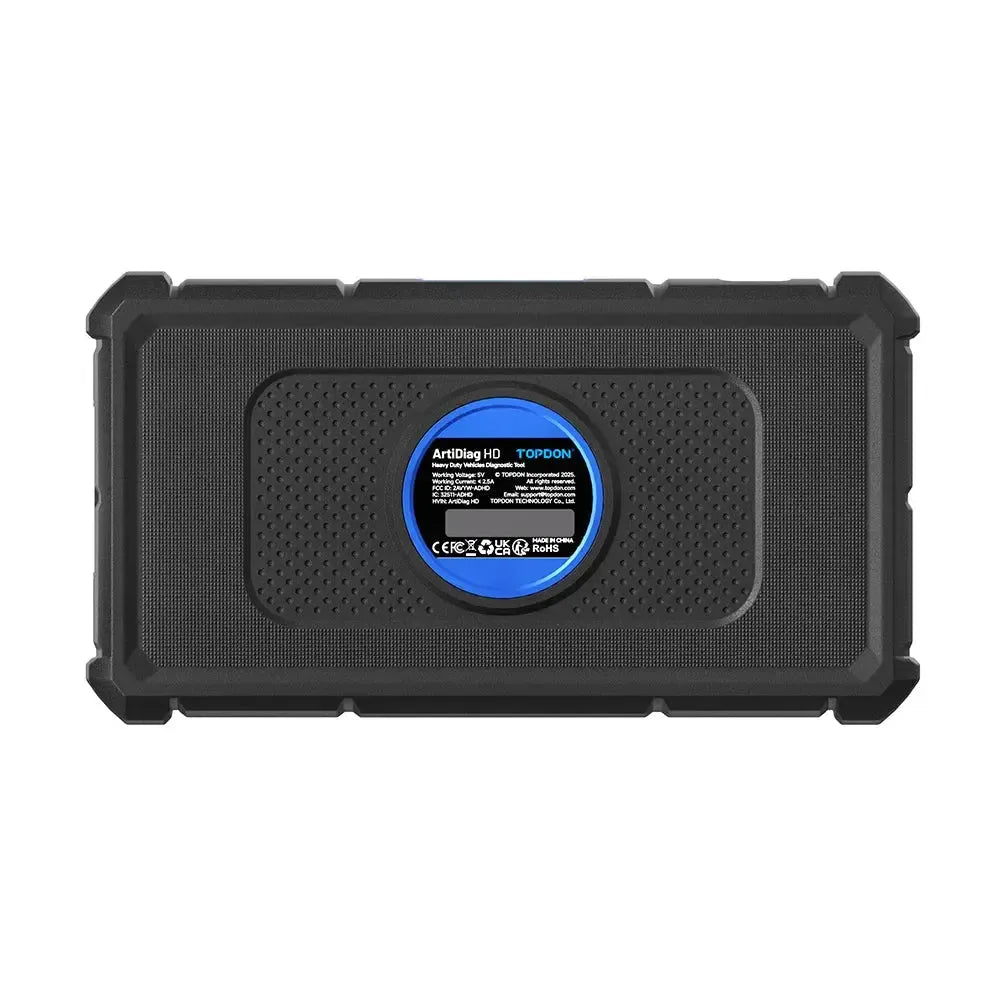

De Topdon ArtiDiag HD is een uitleesapparaat voor zware bedrijfsvoertuigen: vrachtwagens, bussen en machines. Topdon noemt meer dan 60 merken. U doet diagnose van alle systemen, zoals motor, transmissie, stuurinrichting, SCR en DPF, en u heeft 10 servicefuncties.
Het is een 5-inch toestel (854 x 480) met Android 6.0, een quad-core processor van 1,6 GHz, 2 GB werkgeheugen en 64 GB opslag. Met AutoVIN herkent het de auto en met PIN-detectie controleert u vooraf de diagnosestekker. Bij aanschaf via AsTools krijgt u 2 jaar software-updates en hulp op afstand via TeamViewer.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De ArtiDiag HD is bedoeld voor truckwerkplaatsen, wagenparkbeheerders en mobiele monteurs. Hieronder staat wat het toestel kan.
Diagnosefuncties
- AutoVIN: Het voertuig herkennen aan het VIN.
- Versie-informatie: Chassis-ID, serienummer en productiedatum van de ECU.
- Foutcodes: Lezen met oorzaak, reparatietip en freeze frame.
- Codes wissen: Alle, standaard of zelf gekozen codes.
- Live data: Als waarde of grafiek, met opnemen en vergelijken.
- HD OBD: Heavy Duty en Off-Highway, plus OBD2.
Software
- PIN-detectie: Ontbrekende of beschadigde pinnen opsporen.
- Rapporten: Delen via e-mail of Bluetooth, of printen.
- Updates via WiFi: Software direct op het toestel bijwerken.
- Geheugenkaart: Opslag uitbreiden met een TF-kaart tot 128 GB.
Zo gebruikt u hem
- Registreren: Registreer het toestel en werk het via WiFi bij.
- Aansluiten: Verbind de diagnosekabel met de stekker van het voertuig.
- Pinnen controleren: Gebruik PIN-detectie als er geen verbinding is.
- Voertuig kiezen: Laat AutoVIN het voertuig herkennen of kies het merk.
- Herstellen: Lees de codes, bekijk live data en gebruik de servicefuncties.
Service en onderhoudsfuncties
De ArtiDiag HD heeft 10 servicefuncties. Welke functie bij welk voertuig werkt, verschilt per merk, model en bouwjaar.
Motor en aandrijflijn
- Olie reset: Het onderhoudsinterval terugzetten na een beurt.
- Injectorcodering: De code van nieuwe injectoren in de ECU zetten.
- Koppeling: De koppeling inleren bij geautomatiseerde bakken.
- Cilinder-uitschakeltest: Per cilinder de bijdrage van de motor testen.
- Stationair toerental: Het stationair toerental instellen.
Uitlaat en emissie
- DPF: Een geforceerde regeneratie starten.
- SCR: Het SCR-systeem resetten na reparatie.
- AdBlue (Urea Drive): Het doseersysteem testen en controleren.
Remmen en algemeen
- Remblokken: De slijtage-indicator resetten na vervanging.
- Snelheidsbegrenzer: De ingestelde maximumsnelheid aanpassen.
Ondersteunde voertuigmerken
Bepalend is de combinatie van merk, model en bouwjaar, niet het merk alleen. De dekking verschilt per functie; controleer vooraf of uw model en de gewenste functie erin staan.
Merken voor diagnose
Topdon noemt meer dan 60 merken van trucks, bussen en machines.
- Europees: Credo, DAF, Deutz, ERF, Haldex, Iris Bus, Irizar, Iveco, JCB, MAN, Mercedes-Benz, MWM, Neoplan, Perkins, Renault, Scania, Setra, Sprinter (diesel), Steyr, Voith, Volvo, Volvo CE, Wabco, ZF
- Aziatisch: Aisin, Ashok Leyland, Benz (India), Doosan, Fuso, Hino, Hitachi, Hyundai, Isuzu, Komatsu, Nissan (diesel), Tata, Toyota (diesel), UD
- Amerikaans: Allison, Bendix, Bobcat, Case, Caterpillar, Chrysler (diesel), Cummins, Detroit, Eaton, Flexi-Coil, Ford (diesel), Freightliner, GM (diesel), International, John Deere, Kenworth, Mack, MaxxForce, Miller, Paccar, Peterbilt, Sterling, Western Star
Topdon werkt de dekking met de software-updates bij.
Licentie-informatie
Bij aanschaf via AsTools krijgt u 2 jaar software-updates.
- Bij aanschaf: Registreer het toestel en werk het volledig bij.
- Updates: Nieuwe modellen, functies en correcties via WiFi.
- Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
- Verlengen: Met de Topdon ArtiDiag HD update-licentie, los verkrijgbaar in onze webshop.
Verpakkingsinhoud
- 1x Topdon ArtiDiag HD
- 1x Diagnosekabel
- 1x OBD-I-adapterkabel
- 1x OBD-9-adapter (9-polig)
- 1x OBD-6-adapter (6-polig)
- 1x CAT-9-adapter
- 1x Laadkabel
- 1x Snelstartgids
- 1x Paklijst
- 1x Draagkoffer
| Referentie | Aansluiting |
|---|---|

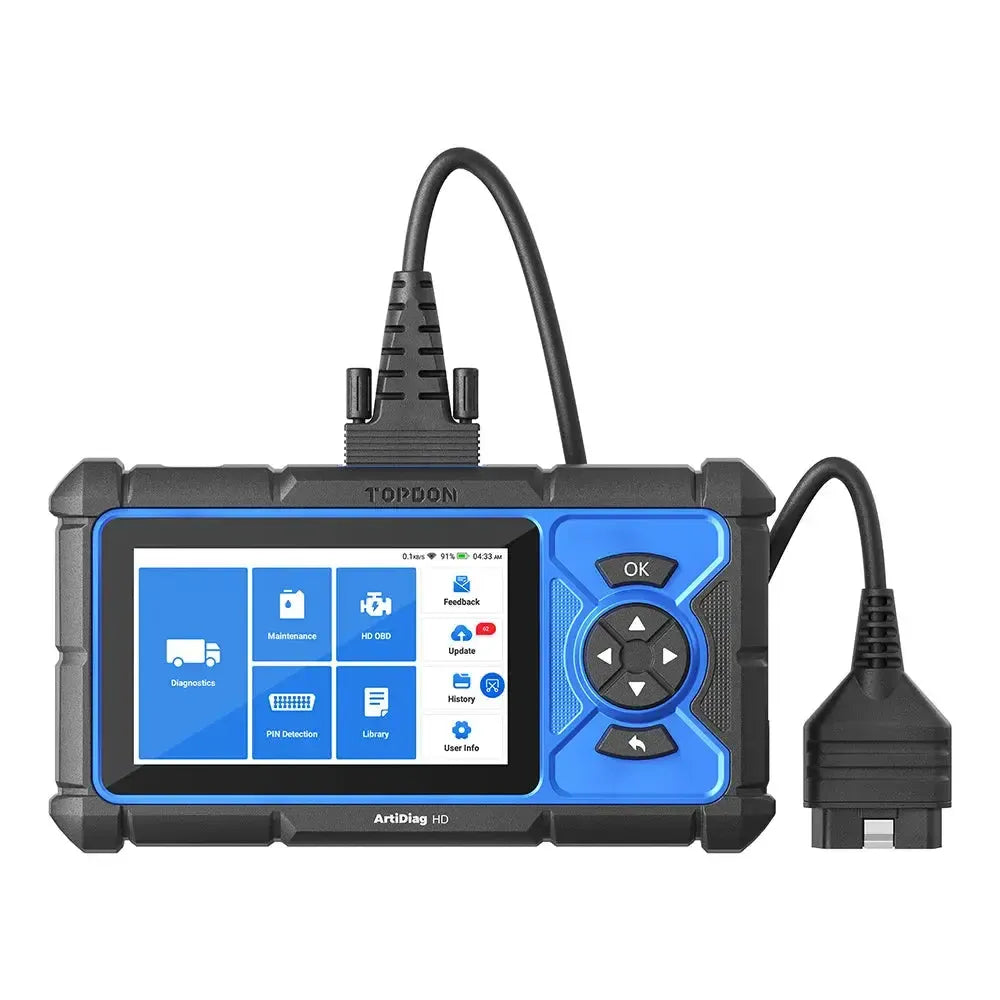

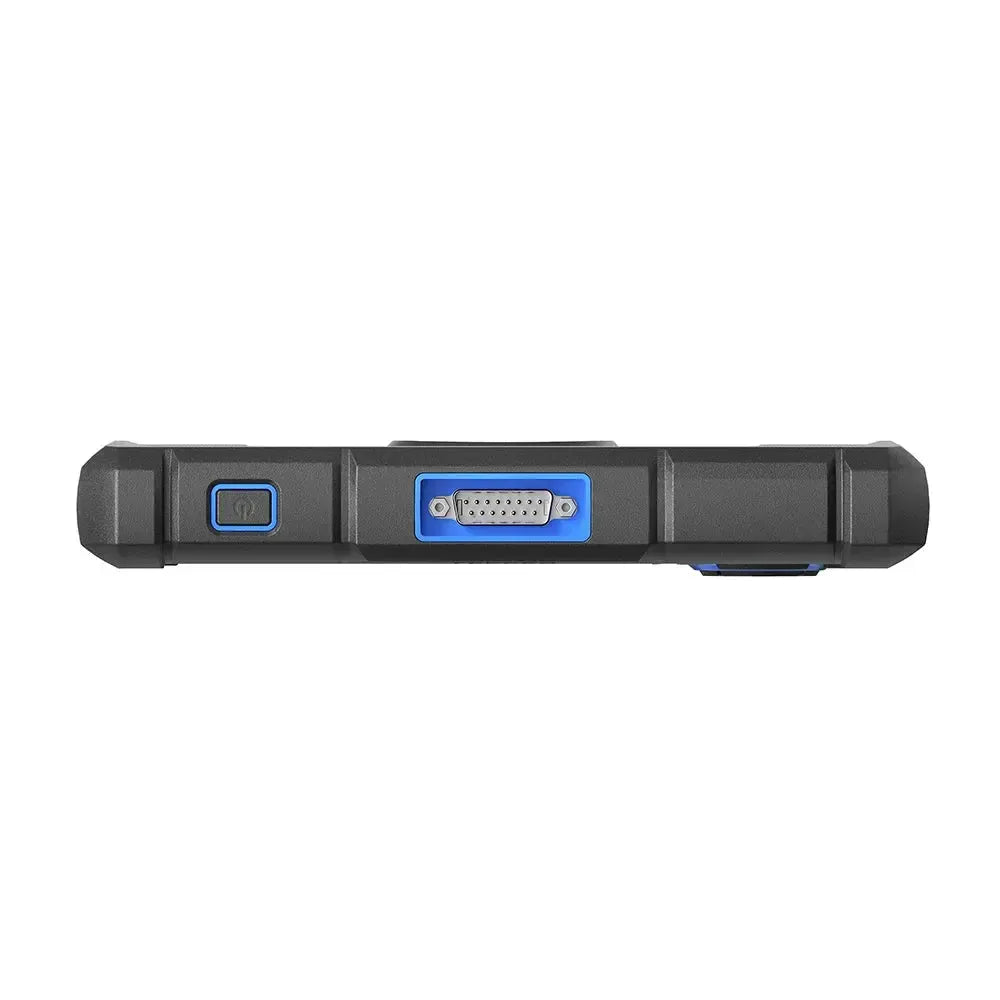

| Diagnosekabel | DB15-poort van het toestel naar de adapter of OBD-poort |
| OBD-I-adapterkabel | Tussen diagnosekabel en 9-, 6-polig of CAT-adapter |
| OBD-9 en OBD-6 | 9- en 6-polige diagnosestekkers |
| CAT-9 | 9-polige stekker van Caterpillar |
| Laadkabel | Laden via USB-C (5 V) |
Update-Lizenz (Verlängerung nach der kostenlosen Testphase)
Der Preis für die Verlängerung kann leicht schwanken. Sie besitzen das Gerät bereits? Dann fragen wir nach Ihrer Bestellung nach der Seriennummer.
Technische Spezifikationen
Allgemein
- Der Hersteller des Diagnosegeräts. Praktisch, wenn Sie bereits wissen, welche Marke in Ihrer Werkstatt gut funktioniert.Marke
- Topdon
- Ob es sich um ein Tablet, ein eigenständiges Handgerät, einen Dongle mit App oder eine PC-Schnittstelle handelt.Geräteart
- Diagnosetablet
- Für welche Fahrzeug- oder Maschinenarten das Gerät geeignet ist. Ein Motortester funktioniert beispielsweise nicht bei einem Lkw.Fahrzeugarten
- Lkw und Anhänger
- Busse
- Landmaschinen
- Erdbaumaschinen
- Wie viele Fahrzeugmarken das Gerät auslesen kann. Je mehr Marken, desto häufiger können Sie es in einer Werkstatt mit vielen Fahrzeugtypen einsetzen.Anzahl Marken
- 60+ Marken
- Aus welchen Teilen der Welt die unterstützten Marken stammen. So sehen Sie, ob auch amerikanische oder chinesische Fahrzeuge unterstützt werden.Herkunft der Marken
- Europäische Marken
- Asiatische Marken
- Amerikanische Marken
Diagnose
- Das Gerät zeigt Messwerte der Sensoren bei laufendem Motor an. So erkennen Sie, ob ein Bauteil einwandfrei funktioniert.Live-Daten
- Ja
- Das Gerät kann Bauteile selbst ansteuern, etwa einen Lüfter oder ein Ventil. So testen Sie deren Funktion ohne Ausbau.Aktive Tests
- Nein
- Das Gerät erkennt das Fahrzeug selbstständig anhand der Fahrgestellnummer. Das erspart die Suche in Menüs.Automatische Fahrzeugerkennung
- Ja
Spezialfunktionen
- Einstellungen von Steuergeräten anpassen, zum Beispiel nach dem Austausch eines Bauteils. Erforderlich für mehr als nur das Auslesen.ECU-Codierung
- Nein
Service und Wartung
- Die Wartungsanzeige und das Serviceintervall nach einem Ölwechsel zurücksetzen. Eine der meistgenutzten Funktionen in einer Werkstatt.Ölwechsel-Reset
- Ja
- Einen verstopften Rußfilter eines Dieselfahrzeugs freibrennen lassen. Erspart oft einen teuren neuen Filter.Rußfilter-Regeneration (DPF)
- Ja
- Den Code neuer Einspritzdüsen ins Motorsteuergerät eintragen, damit der Motor nach dem Austausch wieder einwandfrei läuft.Injektoren codieren
- Ja
- Das AdBlue-System eines Dieselfahrzeugs nach einer Reparatur oder einem Bauteilwechsel zurücksetzen.AdBlue zurücksetzen
- Ja
Hardware
- Auf welchem System das Gerät oder die App läuft. Bei einem Dongle bestimmt dies, ob er mit Ihrem Telefon funktioniert.Betriebssystem
- Android 6
- Wie groß der Bildschirm ist. Ein größerer Bildschirm ist leichter ablesbar, ein kleineres Gerät ist im Fahrzeug handlicher.Bildschirmdiagonale
- 5,0 Zoll
- Die Anzahl der Bildpunkte auf dem Bildschirm. Je höher, desto schärfer Grafiken und Text.Bildschirmauflösung
- 854 x 480 Pixel
- Die Anzahl der Kerne und die Geschwindigkeit des Prozessors. Ein schnellerer Prozessor lädt Menüs und Scans zügiger.Prozessor
- 4-core, 1,6 GHz
- Wie viel Arbeitsspeicher das Gerät hat. Mehr Arbeitsspeicher hilft, mit umfangreicher Software flüssig zu arbeiten.Arbeitsspeicher
- 2 GB
- Wie viel Platz für Software, Fahrzeugdaten und Berichte vorhanden ist.Speicher
- 64 GB
- Wie groß eine zusätzliche Speicherkarte sein darf. Praktisch, wenn Sie viele Berichte oder Daten speichern möchten.Speichererweiterung
- 128 GB
- Wie viel Energie der eingebaute Akku speichert. Ein größerer Akku hält länger ohne Aufladen durch.Akkukapazität
- 3150 mAh, 3,8 V
- Ob das Gerät über WLAN verfügt. Damit installieren Sie Updates und teilen Berichte ohne Kabel.WLAN
- Ja
Lizenz
- Wie lange Sie kostenlos neue Software und Fahrzeugabdeckung erhalten. Danach müssen Sie oft für Updates bezahlen.Kostenlose Updates
- 2 Jahre
Abmessungen und Gewicht
- Länge, Breite und Höhe des Geräts. So sehen Sie, wie gut es in Ihre Hand oder Werkzeugkiste passt.Abmessungen
- 225 x 121 x 36,5 mm
- Wie schwer das Gerät ist. Ein leichtes Gerät ist angenehmer, wenn Sie es lange in der Hand halten.Gewicht
- 0,5895 kg
Weitere Spezifikationen
- Type
- Diagnosetoestel
- Voertuigsoort
- Vrachtwagen, bus en machine
- Processor
- Quad-core Cortex-A35, 1,6 GHz
- Geheugenkaart
- TF tot 128 GB
- Werkspanning
- 5 V
- Verbinding
- WiFi, USB-C
- Servicefuncties
- 10
- Bedrijfstemperatuur
- 0 °C tot 50 °C
- Opslagtemperatuur
- -20 °C tot 60 °C
- Verzendgewicht
- 2,8 kg
