Ähnliche Produkte entdecken: Fahrzeug OBD Verlängerungskabel & Adapter, OBDSTAR
OBDSTAR  |  SKU: M074

OBDSTAR (M074) | Yanmar 3-poliges OBD – 16-poliges OBD2 Adapterkabel | Verbrennungsmotor

€26,95 inkl.
€22,27 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

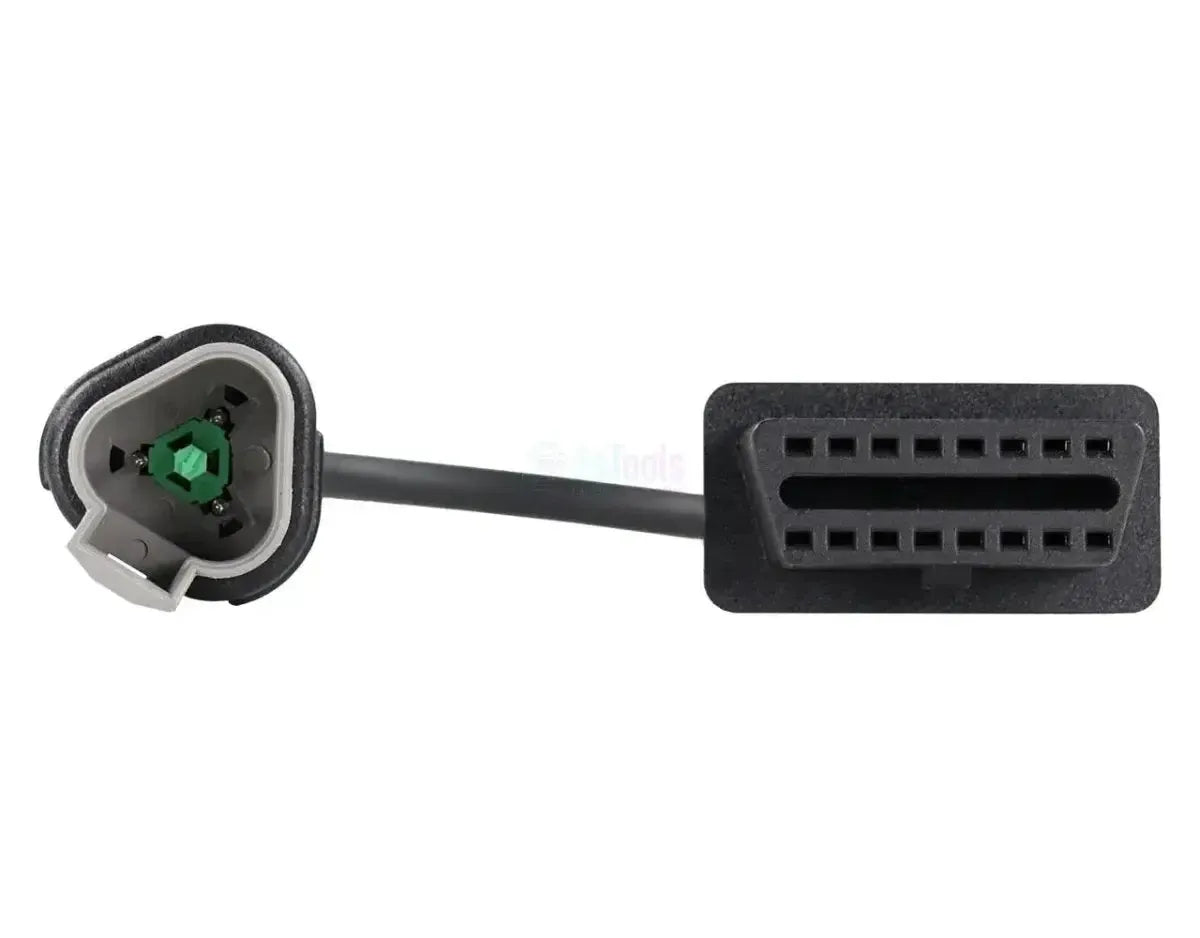

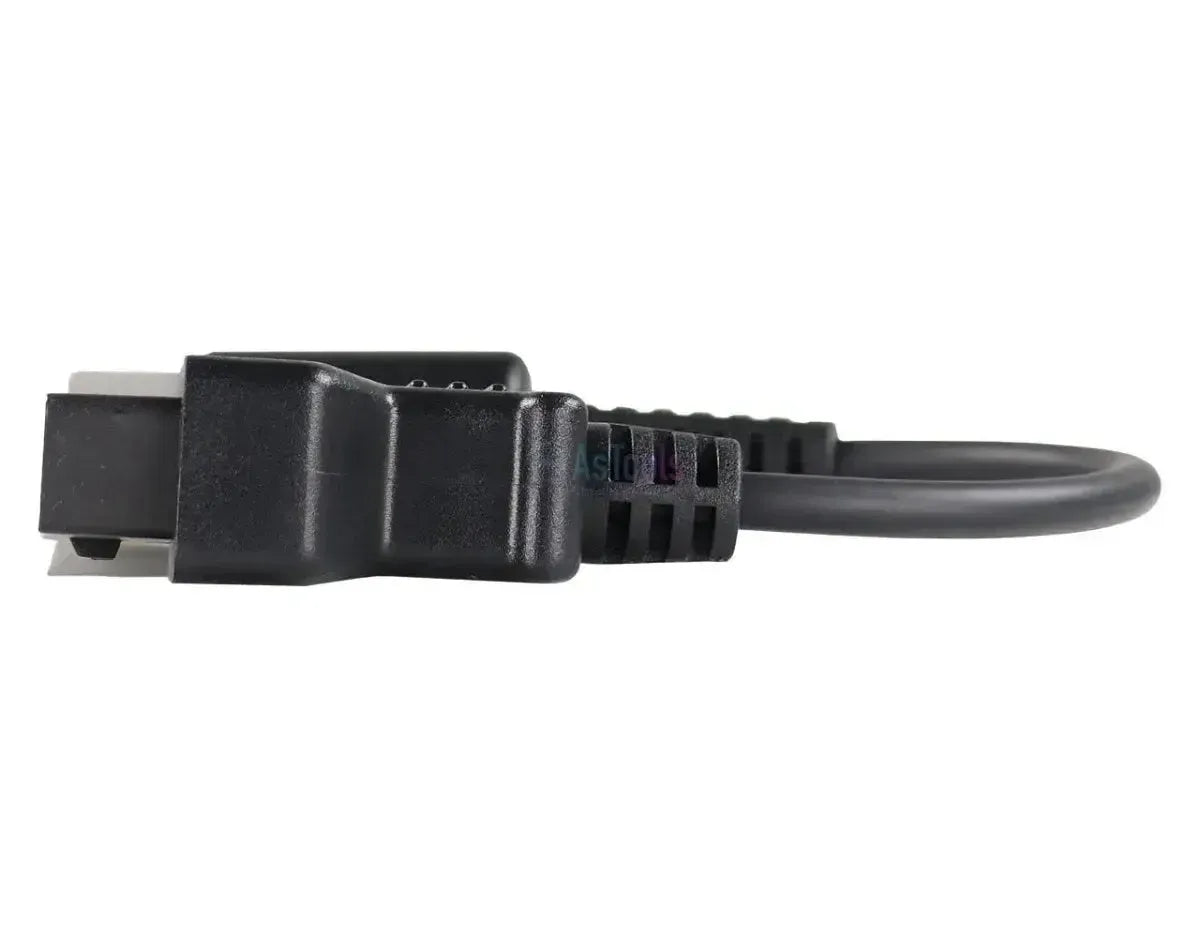

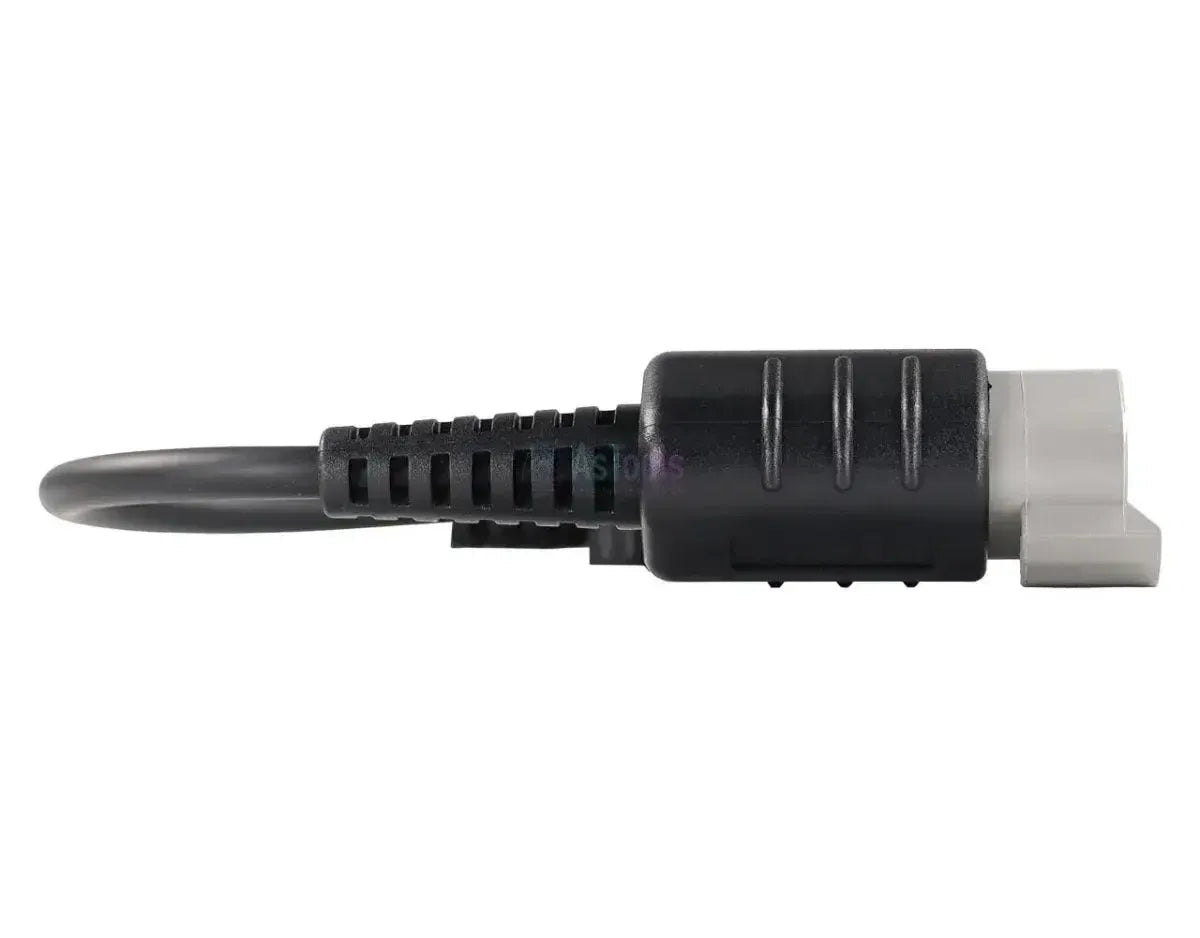

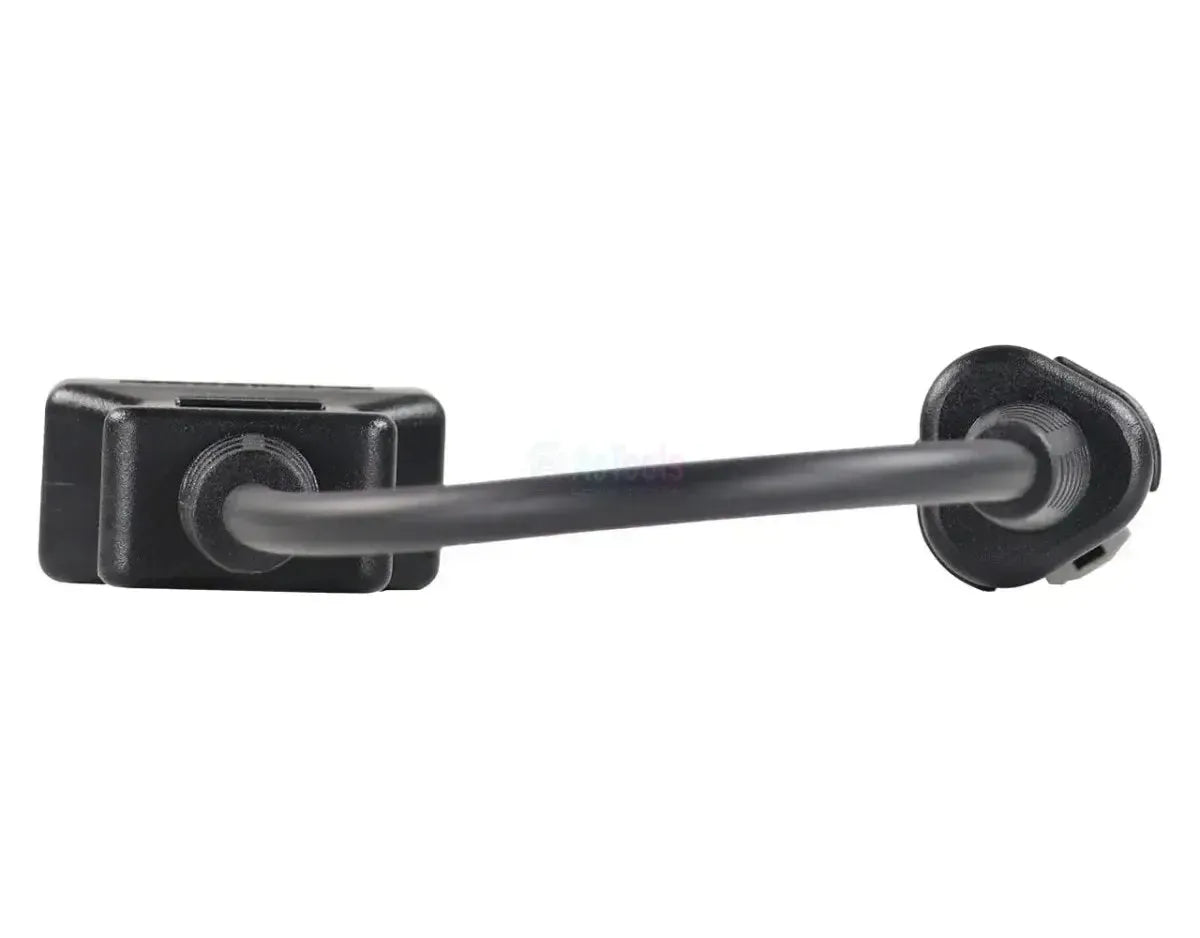

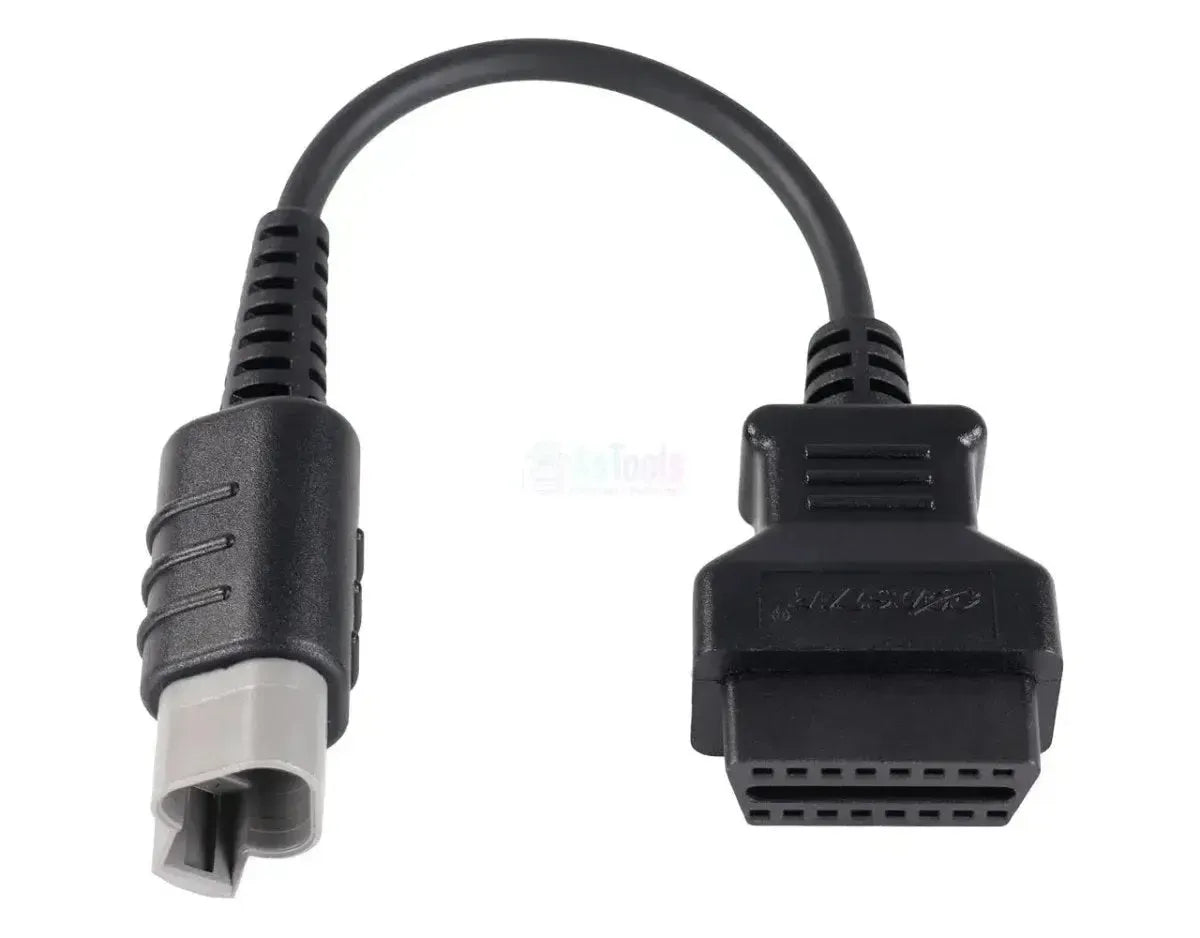

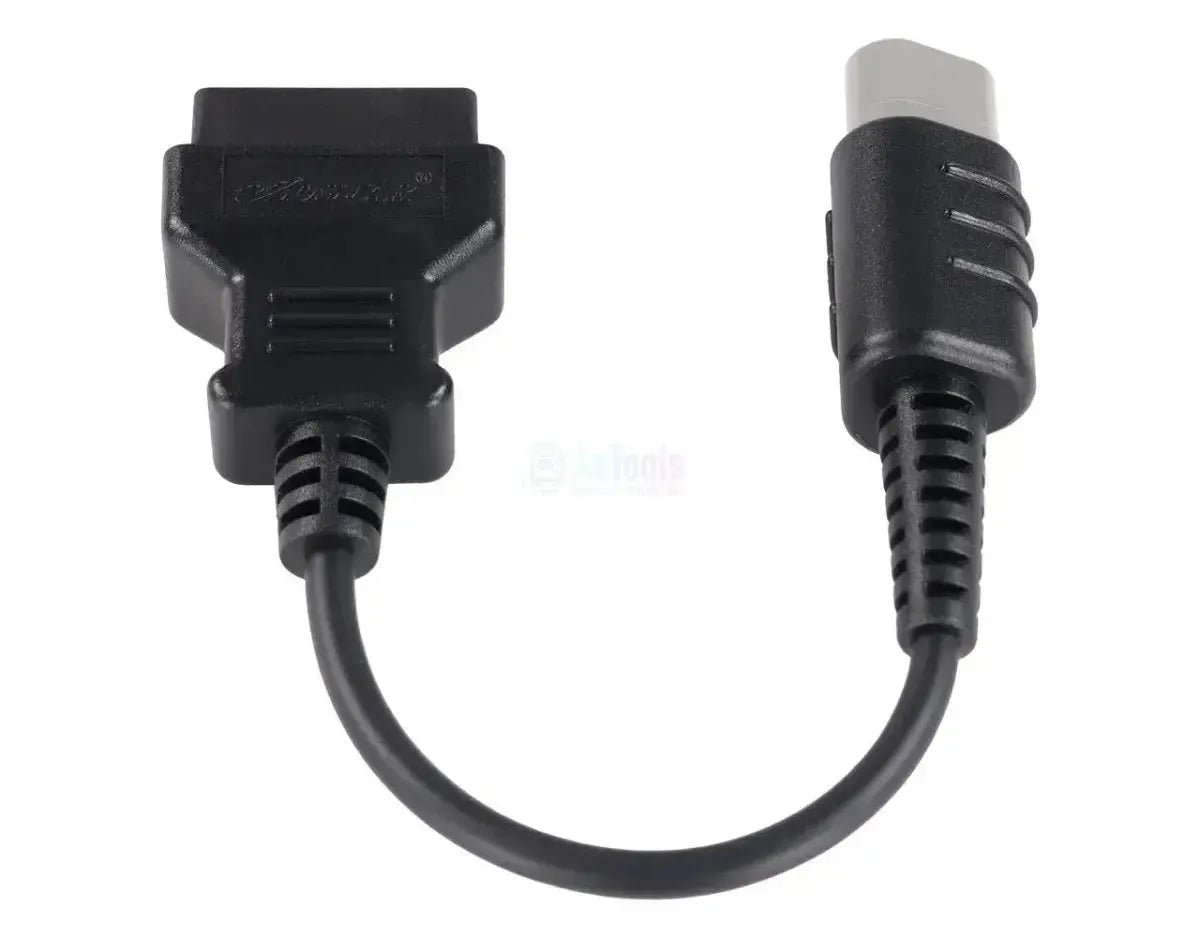

Der OBDSTAR M074 verbindet den 3-poligen Diagnose-Anschluss von Yanmar-Motoren mit dem 16-poligen OBD2 (J1962)-Port Ihres OBDSTAR-Geräts. Auf der Motorseite sitzt der Yanmar-spezifische 3-polige Stecker auf der werksseitigen Diagnosebuchse; auf der Geräteseite befindet sich eine Standard-OBD2-Buchse.

Yanmar verwendet bei diesen Verbrennungsmotoren einen eigenen 3-poligen Stecker anstelle eines OBD2-Ports. Kabellänge und Verdrahtung sind auf die Pinbelegung des Yanmar-Protokolls abgestimmt, sodass die korrekten Signalleitungen unverändert beim Auslesegerät ankommen. Die Verbindung, die das Kabel herstellt, führt zur Motorsteuereinheit (ECU) des Yanmar-Motors. Was Sie damit anschließend tun können, hängt von der Softwareunterstützung Ihres OBDSTAR-Geräts für den jeweiligen Motortyp ab; das Kabel erweitert die Unterstützung nicht.

VORTEILE

✔Direkt auf den Yanmar-Stecker — die 3-polige Seite passt auf die motorspezifische Diagnosebuchse, ohne Zwischenadapter.
✔Umwandlung zu einer Standard-Schnittstelle — der herstellereigene Port wird in das OBD2-Format (J1962) umgewandelt, das OBDSTAR-Geräte verwenden.
✔Verdrahtung auf das Yanmar-Protokoll abgestimmt — die Signalleitungen werden an den korrekten Positionen durchgeführt.
✔Keine Stromversorgung oder Einstellung erforderlich — das Kabel funktioniert, sobald beide Seiten angeschlossen sind.

HINWEISE

✕Nur die 3-polige Ausführung — Yanmar-Motoren mit einem anderen Anschlussformat fallen außerhalb des Bereichs dieses Kabels.
✕Keine Modellliste nach Baujahr — OBDSTAR macht für dieses Kabel keine Angaben zu Motortypen und Baujahren; der vorhandene Stecker ist ausschlaggebend.
✕Nur mit OBDSTAR-Geräten kompatibel — Diagnosegeräte anderer Hersteller sind nicht mit diesem Kabel kompatibel.
✕Funktionsumfang hängt von Ihrem Gerät ab — je Motortyp unterscheidet sich die Softwareunterstützung; das Kabel stellt nur die Verbindung her.

Anwendungen und Funktionen

Über den 3-poligen Anschluss erreichen Sie die Motorsteuereinheit des Yanmar-Motors.

Erreichbare Steuergeräte

  • Motorsteuereinheit (ECU): Die Steuereinheit des Yanmar-Motors mit dem 3-poligen Diagnoseanschluss.
  • Weitere Module: Ob zusätzliche Steuergeräte erreichbar sind, unterscheidet sich je nach Motortyp und Gerät.

Was Sie damit tun können

  • Fehlercodes auslesen: Gespeicherte Fehlercodes (DTCs) aus der Yanmar-ECU abrufen und auf dem OBDSTAR-Gerät anzeigen.
  • Fehlercodes löschen: Den Speicher der Motorsteuereinheit nach der Diagnose leeren.
  • Live-Daten überwachen: Motorparameter in Echtzeit wie Drehzahl, Temperaturen und Sensorwerte während des Motorbetriebs auslesen.
  • Anschluss umwandeln: Der 3-polige Diagnoseport wird in den 16-poligen OBD2-Anschluss der OBDSTAR-Hardware umgewandelt.
  • Hinweis: Die verfügbaren Funktionen hängen von der Softwareunterstützung Ihres Geräts für den jeweiligen Yanmar-Motortyp ab.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 3-polige Diagnoseanschluss, nicht der Motortyp. OBDSTAR macht für dieses Kabel keine Angaben zu Motortypen und Baujahren; die Kompatibilität ergibt sich aus dem vorhandenen Stecker.

  • Yanmar: Verbrennungsmotoren mit 3-poligem OBD-Diagnoseanschluss
💡
Wissenswert: Der 3-polige Diagnoseport von Yanmar befindet sich üblicherweise auf oder neben dem Motorsteuergerät; konsultieren Sie die Motoranleitung für die genaue Position je nach Motortyp und Baujahr. Überprüfen Sie die Polzahl des Diagnosesteckers am Motor, bevor Sie bestellen.

Lieferumfang

  • 1x OBDSTAR (M074) | Yanmar 3-pins OBD – 16-pins OBD2 Adapterkabel | Verbrennungsmotor

Technische Spezifikationen

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer M074
Typ Adapterkabel
Anwendung Yanmar 3-poliger Diagnoseport auf Verbrennungsmotoren
Fahrzeugseite Anschluss Yanmar 3-pins OBD
Geräteseite Anschluss 16-pins OBD2
Steuergeräte Motorsteuergerät (ECU)
Segment Verbrennungsmotor
Unterstützte Marken Yanmar
Modellbereich Nicht nach Baujahr begrenzt; bestimmt durch das Vorhandensein des 3-poligen Diagnoseports
Erforderlich zur Verwendung OBDSTAR Auslesegerät oder Programmierer mit 16-pins OBD2-Anschluss
Zusätzlich erforderlich Nein; das Kabel funktioniert ohne Adapter oder Stromversorgung
Gewicht 0,1 kg
