OBDSTAR  |  SKU: VW 7in1 TCM KIT

OBDSTAR VAG (7in1 TCM) Adapterkabel | Auto

€78,95 inkl.
€65,25 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das OBDSTAR VAG (7in1 TCM) ist ein Kabelsatz, der aus sechs einzelnen Adapterkabeln besteht: TCM-001A bis TCM-006. Jedes Kabel hat auf der Fahrzeugseite einen Stecker, der auf den TCM-Anschluss eines bestimmten Getriebes passt, und endet auf der Geräteseite mit einem 16-poligen OBD2-Stecker (J1962) für Ihr OBDSTAR-Gerät. Die Verbindung auf der Fahrzeugseite erfolgt direkt am Getriebe, nicht an der OBD2-Buchse in der Fahrgastzelle.

Der Satz deckt die Steuergeräte der Getriebe DQ200, DQ250, DL501, Di382, DQ380/DQ381/DQ500 und VL381 ab, sowohl mit TEMIC- als auch mit BOSCH-Steuergeräten innerhalb der VW-Plattform. Diese herstellerspezifischen Anschlüsse existieren, weil das Modul direkt angesteuert wird: Die Signalübertragung erfolgt über die originale Pinbelegung des betreffenden TCM-Gehäuses, außerhalb des Fahrzeugnetzes. Dieses Verfahren wird als Bench-Verbindung oder direkte TCM-Kopplung bezeichnet und funktioniert, ohne dass das Fahrzeug über die OBD2-Buchse in der Fahrgastzelle mit Strom versorgt werden muss. Der Satz erschließt ausschließlich die genannten Getriebesteuergeräte. CONTINENTAL-Steuergeräte sind nicht enthalten; diese werden nur über das TCM-KIT 1 Paket unterstützt. Was Sie anschließend auslesen oder schreiben können, bestimmt die Software Ihres eigenen OBDSTAR-Geräts; die Kabel selbst erweitern die Fahrzeugabdeckung nicht.

VORTEILE

✔Sechs Anschlüsse in einem Satz — deckt die TCM-Anschlüsse der gängigsten VW-Automatik- und DSG-Getriebe ab.
✔Unabhängig vom Fahrzeugnetz — die direkte Verbindung am Getriebe ermöglicht Diagnose und Programmierung ohne die OBD2-Buchse in der Fahrgastzelle.
✔TEMIC und BOSCH — beide Steuergerätetypen innerhalb der VW-Plattform können mit diesem Satz bedient werden.
✔Originale Pinbelegung — die Übertragung erfolgt über die Pinbelegung des betreffenden TCM-Gehäuses, ohne Zwischenumwandlung.

HINWEISE

✕Nur OBDSTAR — die Adapterkabel funktionieren ausschließlich mit OBDSTAR-Auslesegeräten und Programmiergeräten, nicht mit Diagnosegeräten anderer Hersteller.
✕Keine zusätzliche Abdeckung — der Satz macht die Module zugänglich; welche Ausles- und Programmierfunktionen verfügbar sind, bestimmt die Software Ihres eigenen Geräts.
✕Keine CONTINENTAL-Module — diese werden nur über das TCM-KIT 1 Paket unterstützt und sind nicht in den einzelnen Kabeln TCM-001A bis TCM-006 enthalten.
✕Nur VW-Getriebe — der Satz wurde für die genannten Volkswagen-Getriebe entwickelt; andere Hersteller oder Plattformen werden nicht unterstützt.

Anwendungen und Funktionen

Jedes Kabel aus dem Set verbindet den TCM-Anschluss eines Getriebetyps mit Ihrem OBDSTAR-Gerät.

Steuergeräte, die Sie erreichen

  • TEMIC-Steuermodule:Die Steuergeräte der DQ200 (0AM/0CW), DQ250 (02E/0D9/CXX), DL501 (0B5), Di382 und VL381 (0AW) über die Kabel TCM-001A, TCM-002A, TCM-003, TCM-004 und TCM-006.
  • BOSCH-Steuermodule:Das TCM der DQ380/DQ381/DQ500 (0DE) für schwerere Fahrzeuge über Kabel TCM-005.
  • Nicht enthalten:CONTINENTAL-Steuermodule fallen außerhalb dieser sechs Kabel.

Was Sie tun können

  • TCM auslesen:Die Software- und Kalibrierungsdaten des Getriebesteuermoduls über den direkten TCM-Anschluss zum angeschlossenen OBDSTAR-Gerät auslesen.
  • TCM programmieren:Geänderte oder Ersatz-Softwaredaten zurückschreiben, wobei die Pinbelegung des spezifischen Getriebenanschlusses verwendet wird.
  • Trockene und nasse DSG-Getriebe ansprechen:Das DQ200-Trockenkupplungsgetriebe und das DQ250-Nasskupplungsgetriebe jeweils über ihr eigenes Kabel für Lese- und Schreibvorgänge verbinden.
  • Längseinbau und schwerere Getriebe ansprechen:Das DL501-Siebengang-Automatikgetriebe und das DQ380/DQ381/DQ500-Nasskupplungsgetriebe für höheres Drehmoment direkt anschließen.
  • Di382 und VL381 ansprechen:Die Steuergeräte dieser beiden Getriebe über das entsprechende Kabel aus dem Set an den Programmierer anschließen.
  • Hinweis:Welche Vorgänge pro Getriebe möglich sind, hängt von der Software und Lizenz Ihres OBDSTAR-Geräts ab; die Kabel stellen nur die Verbindung her.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Getriebetyp mit dem entsprechenden TCM-Anschluss, nicht das Modell.Das Set ist um die folgenden Getriebe zusammengestellt; die genannten Modelle sind Beispiele von Plattformen, auf denen diese Getriebe vorkommen.

Volkswagen:

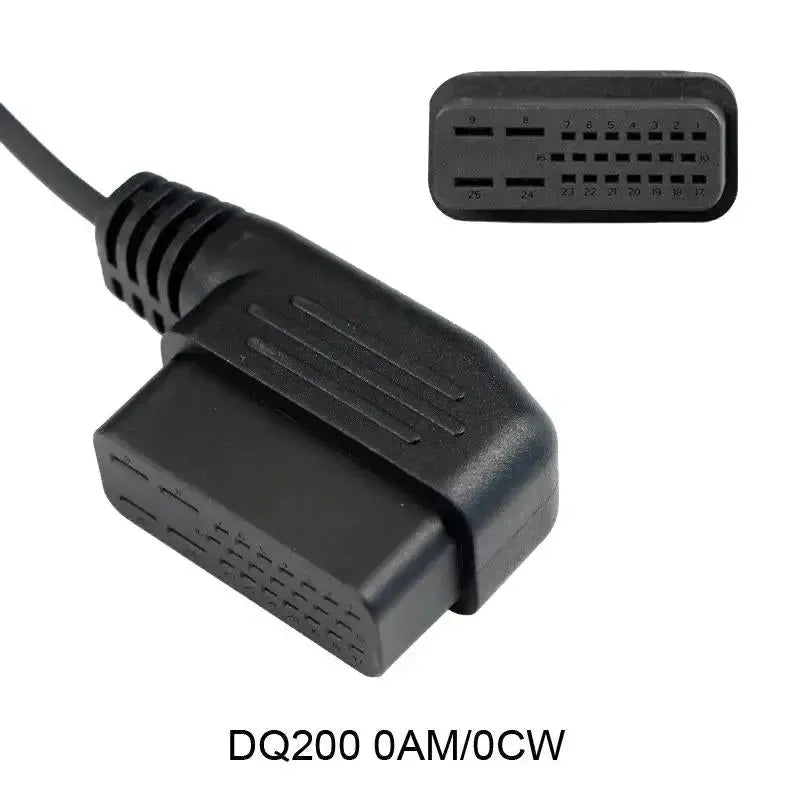

  • DQ200 (0AM/0CW) — DSG 7-Gang-Trockenkupplung:Anwendbar auf Modelle mit diesem Getriebe wie Golf, Polo, A3 und ähnliche Plattformen

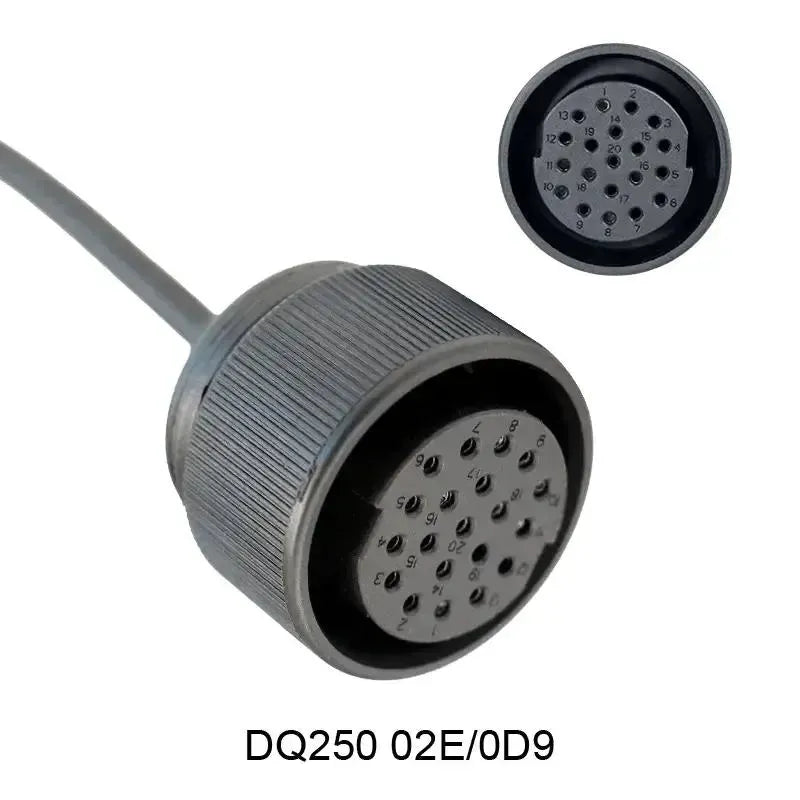

  • DQ250 (02E/0D9/CXX) — DSG 6-Gang-Nasskupplung:Anwendbar auf Modelle mit diesem Getriebe wie Golf GTI, Tiguan und ähnliche Plattformen

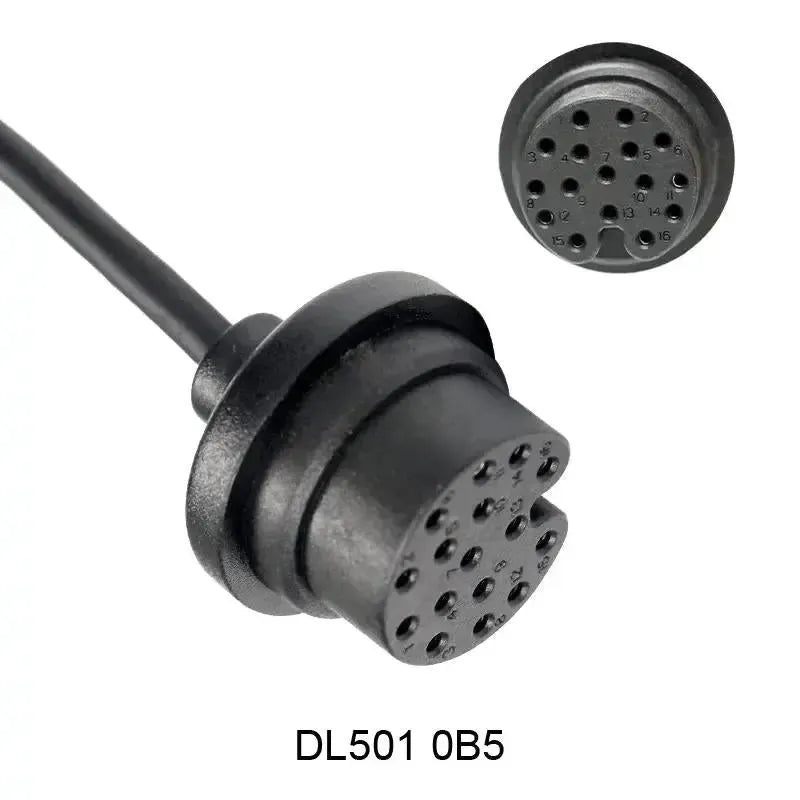

  • DL501 (0B5) — S tronic 7-Gang:Anwendbar auf Audi-Modelle mit Längseinbau-Antriebsstrang wie A4, A5 und Q5

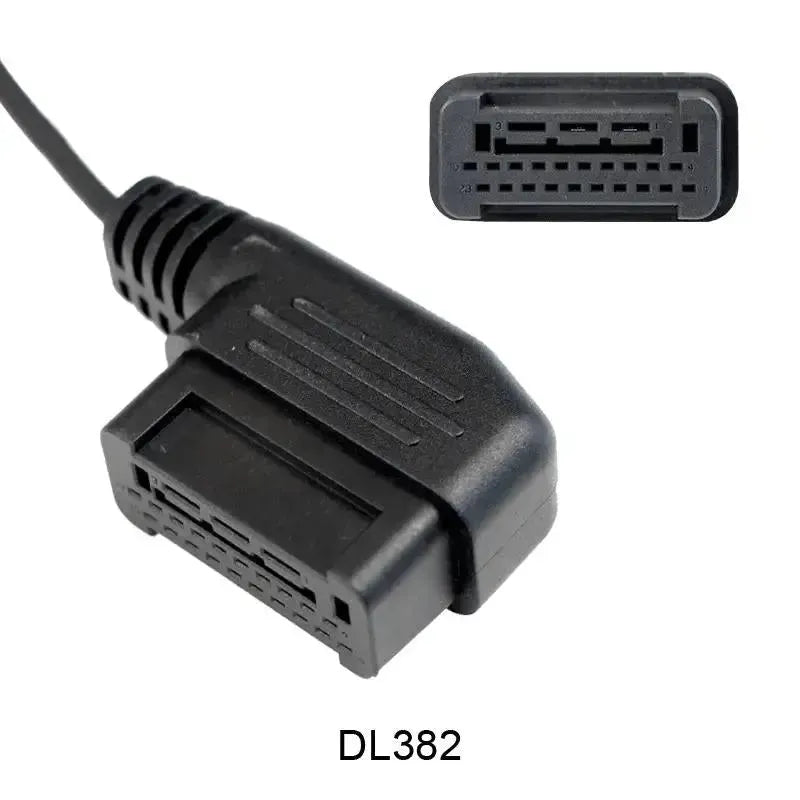

  • Di382 — DSG-Automatik:Anwendbar auf VW-Modelle mit Di382-Getriebe
  • DQ380/DQ381/DQ500 (0DE) — DSG 7-Gang-Nasskupplung (hohes Drehmoment):Anwendbar auf Modelle wie Tiguan, Touareg, Transporter und ähnliche schwerere Plattformen

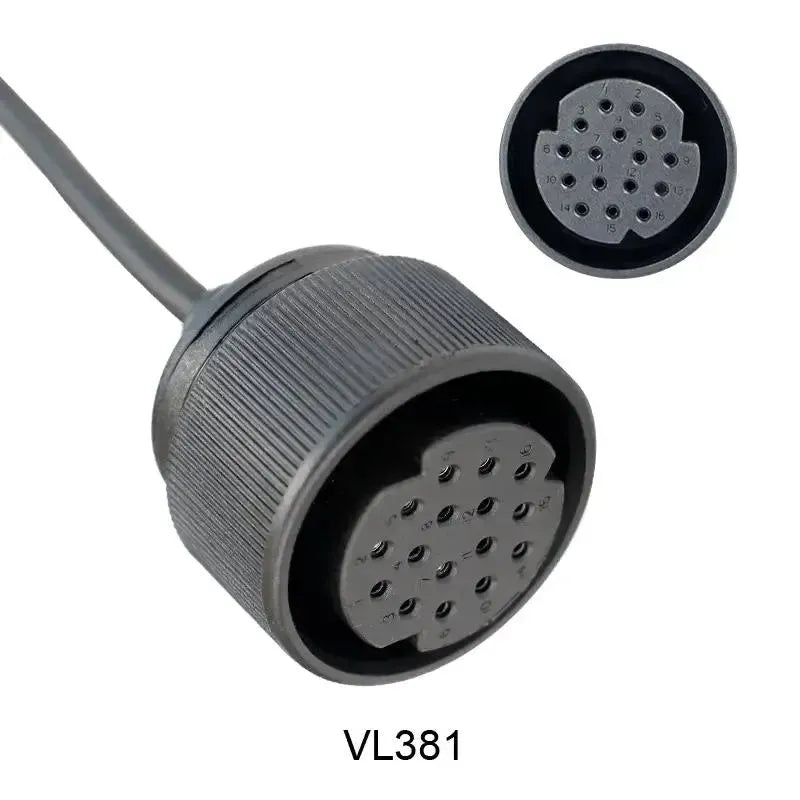

  • VL381 (0AW) — 8-Gang-Automatik:Anwendbar auf VW-Modelle mit VL381-Getriebe
💡
Gut zu wissen: Der TCM-Stecker sitzt direkt am Getriebe. Für eine Bench-Verbindung muss das Getriebe vom Fahrzeug abgebaut oder der Stecker für die direkte Verbindung zugänglich sein; welches Kabel Sie benötigen, ergibt sich aus dem Getriebetyp und dem Hersteller des Steuergeräts. Überprüfen Sie den Getriebetyp und ob es sich um ein TEMIC- oder BOSCH-Modul handelt, bevor Sie bestellen.

Verpackungsinhalt

  • 1x OBDSTAR VAG (7in1 TCM) Verloopkabel | Auto, bestehend aus sechs Adapterkabeln TCM-001A bis TCM-006

Technische Spezifikationen

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer VW 7in1 TCM KIT
Typ Adapterkabel
Anwendung Direkte TCM-Verbindung mit VW-Getrieben zum Auslesen und Programmieren
Fahrzeugseite Anschluss VAG (7in1 TCM)
Geräteseite Anschluss 16-poliger OBD2-Stecker (J1962)
Steuergeräte Getriebesteuermodule (TCM) von TEMIC und BOSCH
Segment Auto
Unterstützte Marken Volkswagen
Modellbereich Modelle mit den Getrieben DQ200, DQ250, DL501, Di382, DQ380/DQ381/DQ500 oder VL381
Erforderlich zur Verwendung OBDSTAR Auslesegerät oder Programmierer mit 16-poliger OBD2-Buchse
Gewicht 0,74 kg
