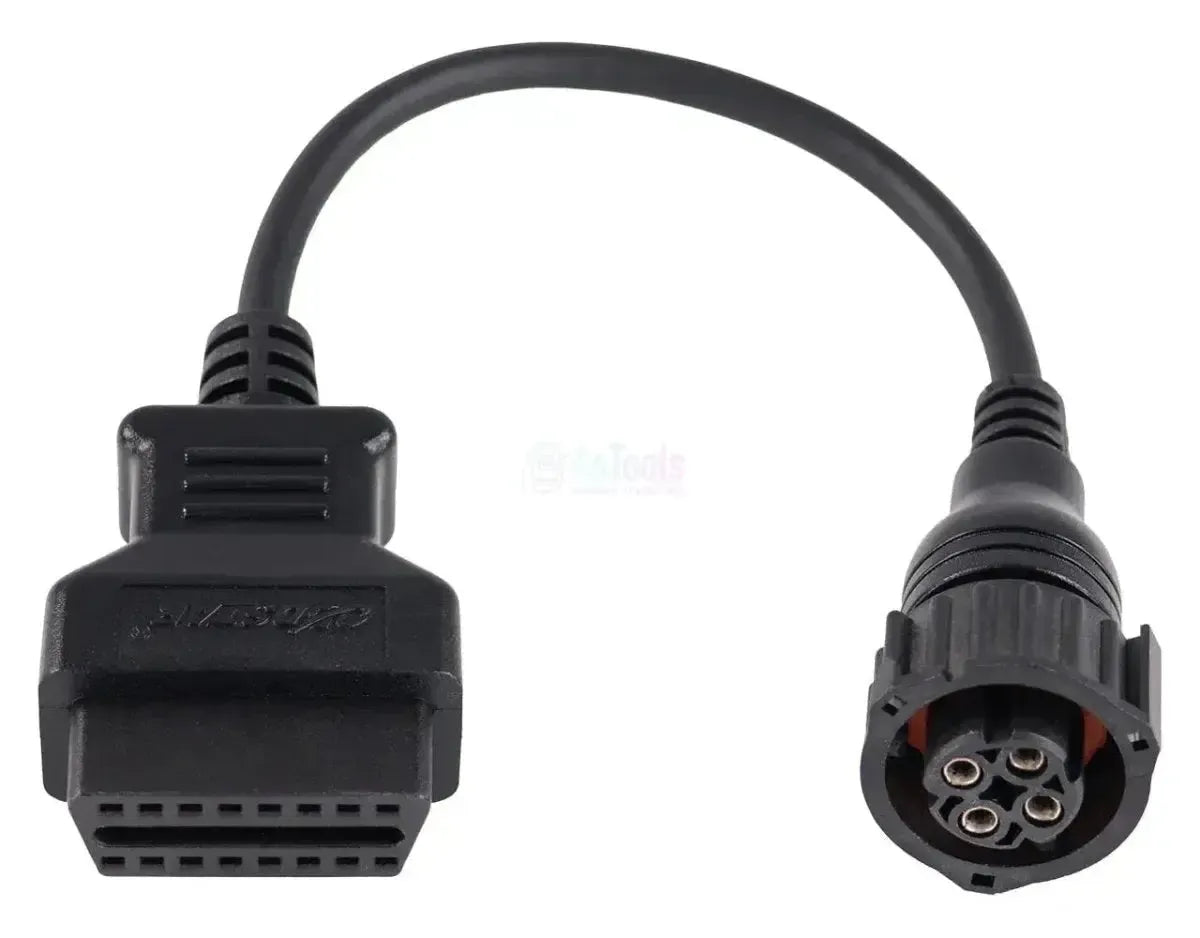

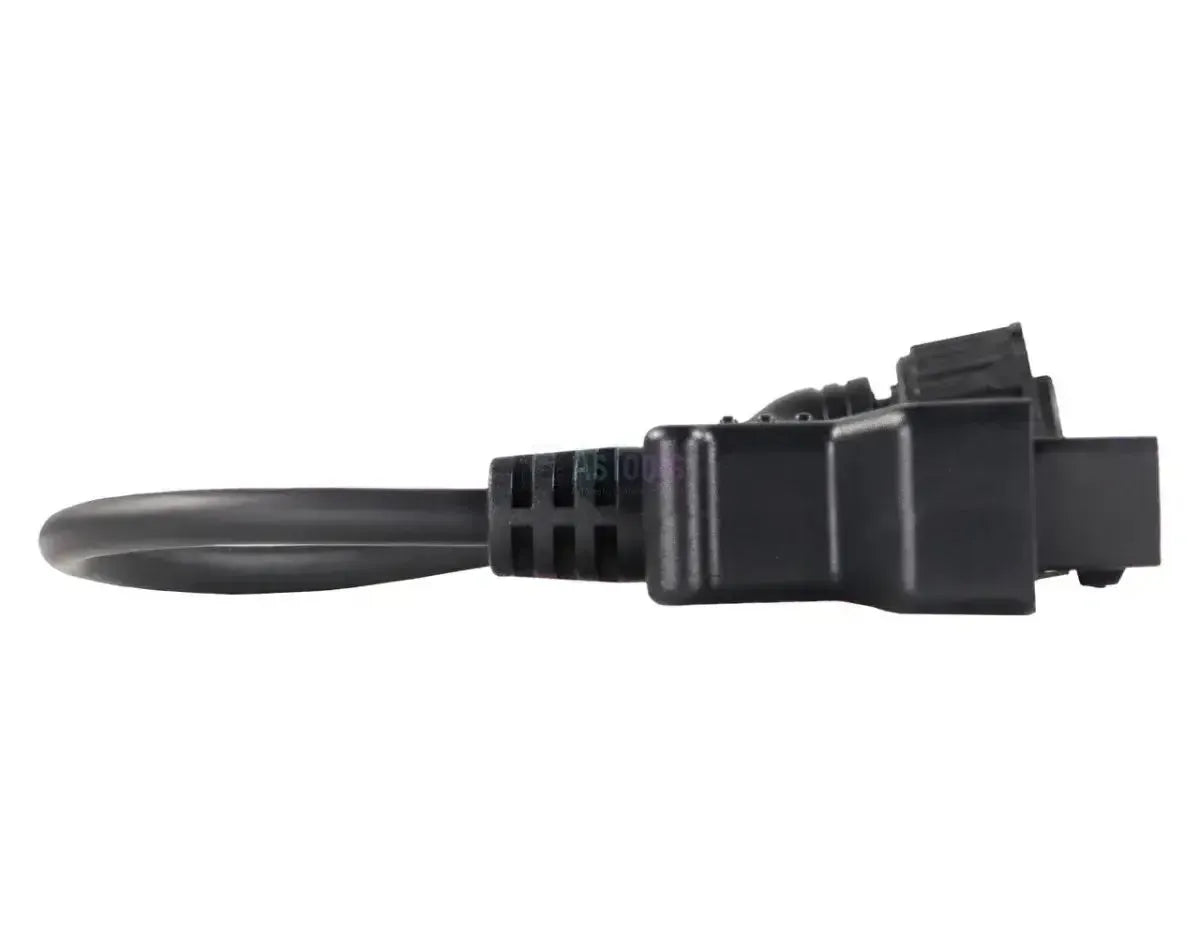

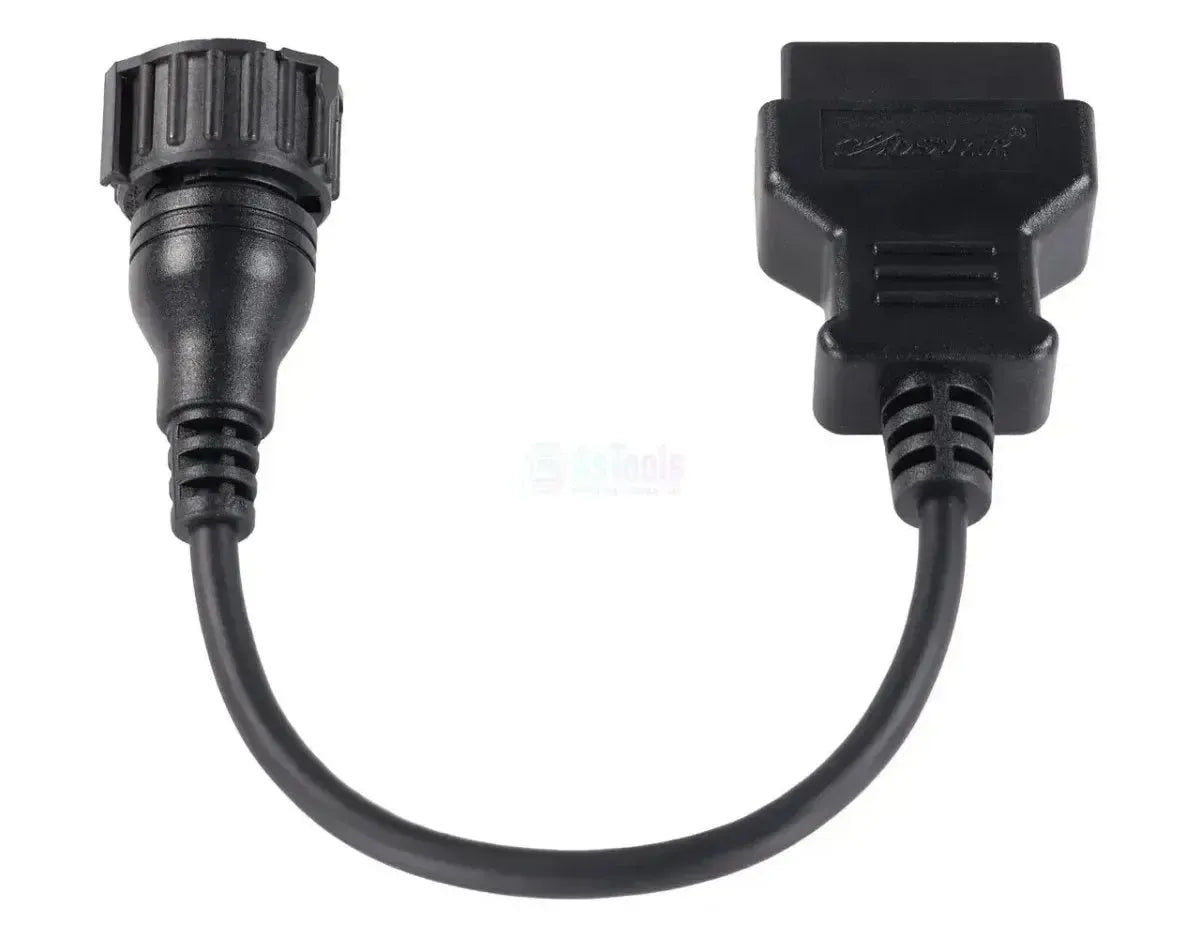

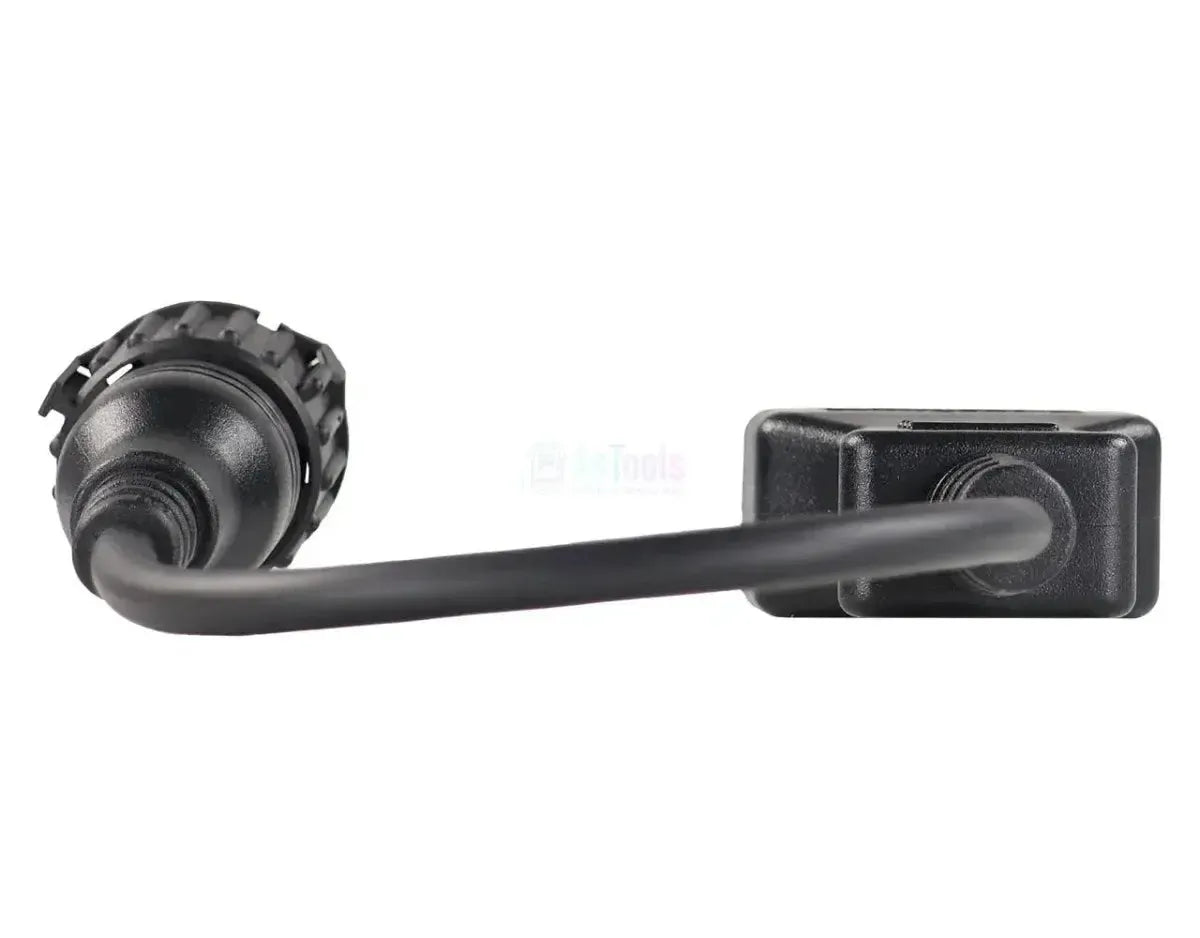

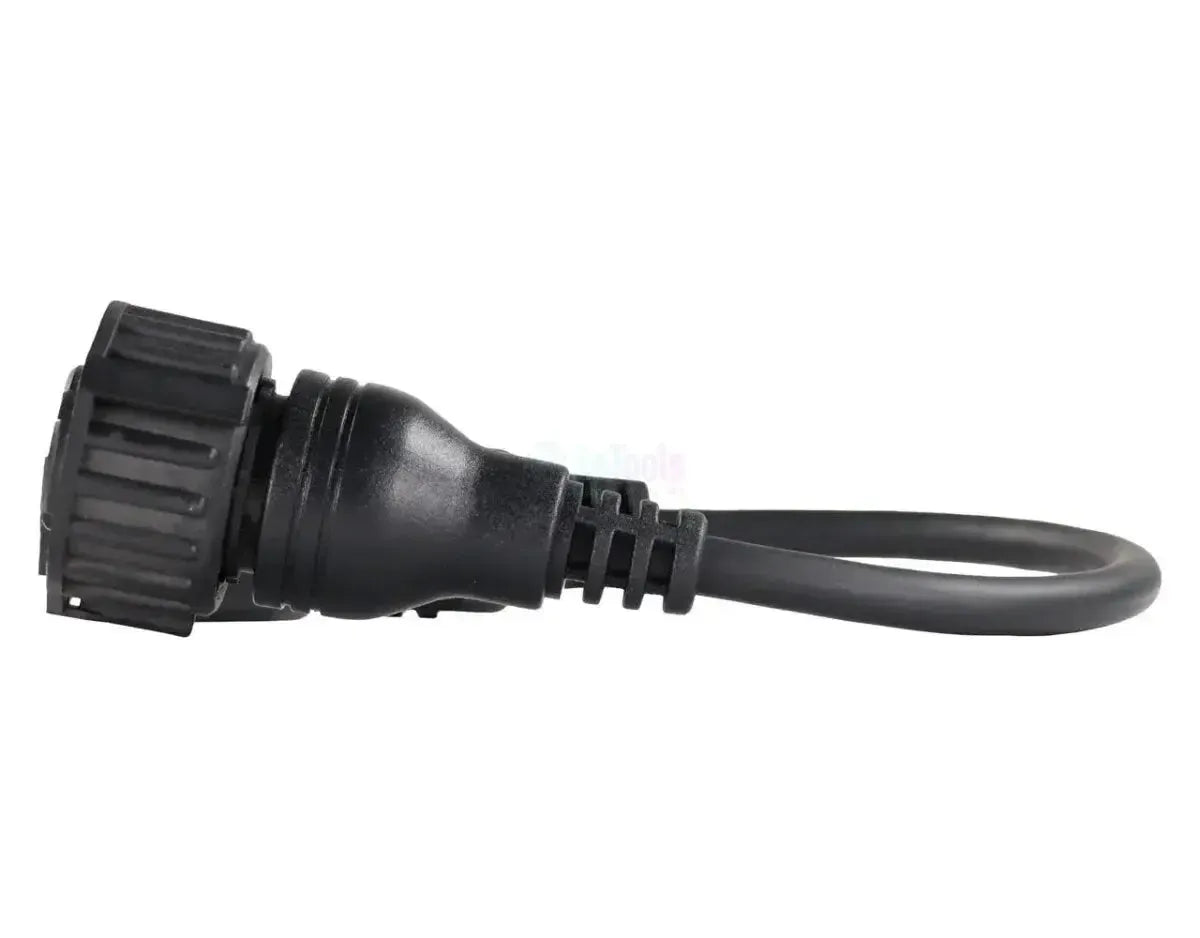

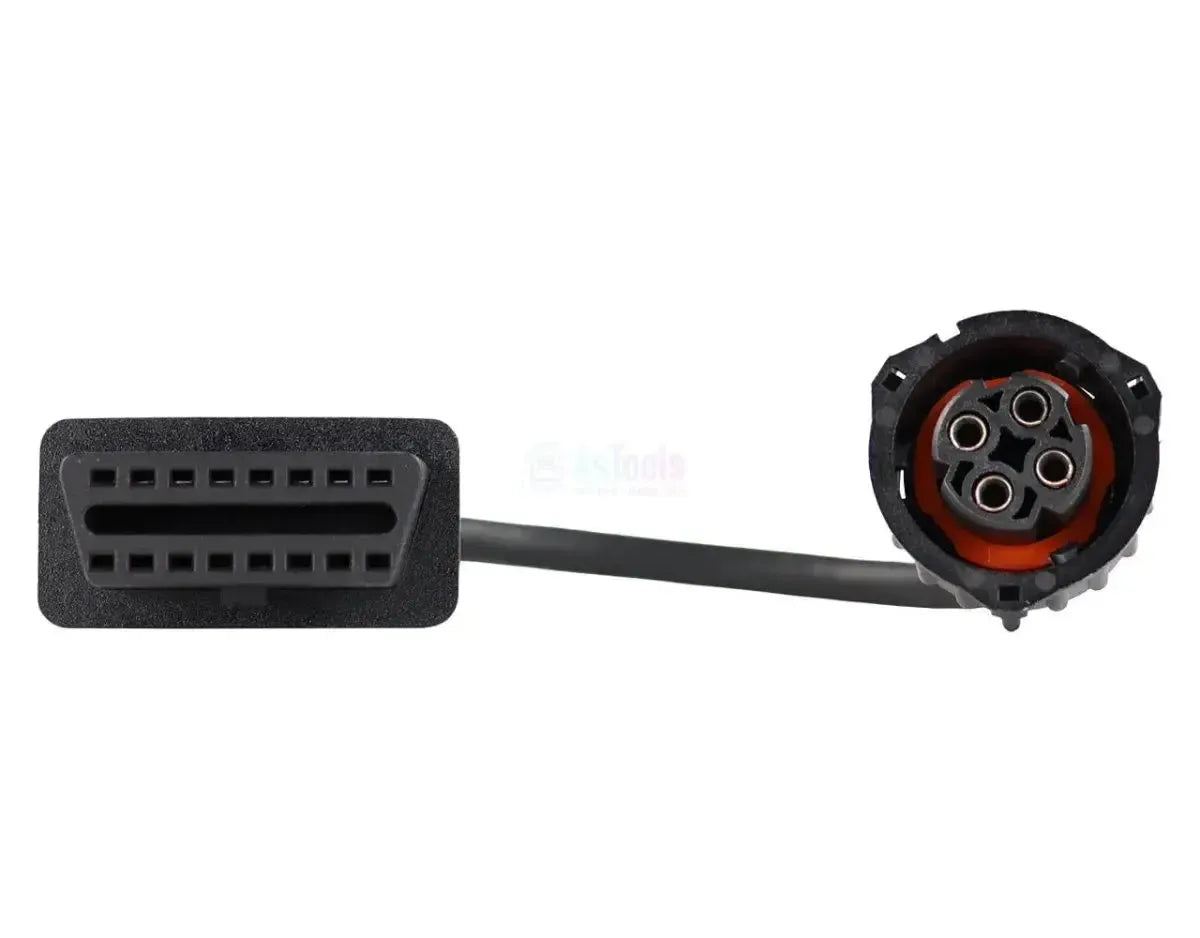

Der OBDSTAR M084 ist das Adapterkabel für die runde 4-polige Scania-Diagnoseschnittstelle. Das Kabel verbindet diese Schnittstelle mit dem 16-poligen OBD2-Stecker (J1962)-Anschluss Ihres OBDSTAR-Geräts und wird fahrzeugseitig an die werksseitige Diagnoseschnittstelle des Lastkraftwagens angeschlossen.

Scania verwendet bei diesen Fahrzeugen eine proprietäre runde 4-polige Schnittstelle anstelle eines Standard-OBD2-Anschlusses. Über diese Schnittstelle läuft unter anderem die K-Leitung, das Kommunikationsprotokoll der älteren Scania-Diagnosesysteme. Das Kabel führt selbst keine Signalverarbeitung durch: Es stellt lediglich die mechanische und elektrische Verbindung zwischen beiden Steckertypen her. Was Sie über dieses Kabel erreichen, ist das Motorsteuergerät des Fahrzeugs. Welche Fehlercodes und Live-Daten Sie auslesen können, wird durch die Software Ihres eigenen OBDSTAR-Geräts bestimmt; das Kabel erweitert die Fahrzeugabdeckung nicht.

VORTEILE

✔Anschluss ohne Eingriffe — das Kabel wird direkt an die 4-polige werksseitige Diagnoseschnittstelle des Fahrzeugs angeschlossen.
✔Direkte Durchverbindung — mechanisch und elektrisch eins zu eins, ohne zwischengeschaltete Umwandlung oder Signalverarbeitung.
✔K-Leitung-Unterstützung — das Kabel überträgt das Protokoll, das in älteren Scania-Diagnosesystemen verwendet wird.
✔Standard-J1962-Eingang — die Gerätseite passt auf OBDSTAR-Auslesegeräte und -programmierer mit einem gewöhnlichen OBD2-Anschluss.

HINWEISE

✕Nicht für Fahrzeuge mit OBD2-Schnittstelle — Scania-Fahrzeuge, die bereits über eine Standard-16-polige Schnittstelle verfügen, benötigen dieses Kabel nicht.
✕Nur für Verbrennungsmotoren — Scania-Fahrzeuge mit Elektroantrieb oder anderen Motortypen fallen nicht in den Anwendungsbereich.
✕Ausschließlich OBDSTAR-Geräte — Diagnoseausrüstung anderer Hersteller kann nicht mit diesem Kabel verwendet werden.
✕Keine zusätzliche Fahrzeugabdeckung — Welche Systeme und Funktionen erreichbar sind, wird durch die Software Ihres Geräts bestimmt.

Anwendungen und Funktionalitäten

Über den 4-poligen Scania-Anschluss erreichen Sie das Motorsteuerungssystem des Fahrzeugs.

Steuergeräte, die Sie erreichen

  • Motorsteuergerät: Die Motorsteuerung, die am 4-poligen Scania-Diagnoseport angeschlossen ist.
  • Weitere Systeme: Ob über diesen Port weitere Steuergeräte erreichbar sind, unterscheidet sich je nach Fahrzeug und Gerät.

Was Sie tun können

  • Motormanagement auslesen: Fehlercodes und Live-Daten des Motorsteuergeräts über den 4-poligen Diagnoseport abfragen.
  • Diagnosekommunikation über K-Line: Das Kabel überträgt das K-Line-Signal, das ältere Scania-Diagnosesysteme verwenden.
  • Anschluss an OBDSTAR-Geräte: Die 16-polige Seite wird direkt in Auslesegeräte und Programmierer mit Standard-J1962-Anschluss gesteckt.
  • Fehlercodes löschen: Den Fehlerspeicher leeren, soweit Ihr Gerät diese Funktion für das Fahrzeug unterstützt.
  • Hinweis: Was pro Fahrzeug und Baujahr verfügbar ist, wird durch die Software des OBDSTAR-Geräts bestimmt.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 4-polige runde Diagnoseport, nicht das Modell. Die folgenden Scania-Baureihen sind mit diesem Port ausgestattet. Die Jahre überschneiden sich: Bei einem Baureihen-Wechsel kann der Hersteller umgestiegen sein, daher überprüfen Sie im Zweifelsfall die Buchse in der Kabine. Nur Fahrzeuge mit Verbrennungsmotor sind anwendbar.

Scania:

  • Scania 4er-Serie (P, R, T, G): (1995–2007)
  • Scania P-Serie: (2004–2016)
  • Scania G-Serie: (2007–2016)
  • Scania R-Serie: (2004–2016)
💡
Gut zu wissen: Der 4-polige Scania-Diagnoseport befindet sich normalerweise in der Kabine, in der Nähe des Armaturenbretts oder unter dem Lenkrad; die genaue Position kann je nach Modell und Baujahr unterschiedlich sein. Überprüfen Sie vor der Bestellung, ob das Fahrzeug über den runden 4-poligen Anschluss verfügt und nicht über den 16-poligen OBD2-Anschluss.

Verpackungsinhalt

  • 1x OBDSTAR (M084) | Scania 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller OBDSTAR
Artikelnummer M084
Typ Adapterkabel
Anwendung Scania 4-poliger runder Diagnoseport an Nutzfahrzeugen
Fahrzeugseitiger Anschluss Scania 4-pins OBD
Geräteseitiger Anschluss 16-pins OBD2
Kommunikation K-line
Steuergeräte Motorsteuergerät
Segment Verbrennungsmotor
Unterstützte Hersteller Scania
Modellbereich Scania 4er-Serie ab 1995 bis einschließlich P-, G- und R-Serie bis 2016, sofern mit dem 4-poligen runden Port ausgestattet
Erforderlich zur Verwendung OBDSTAR Auslesegerät oder Programmierer mit 16-poliger OBD2-Schnittstelle
Zusätzlich erforderlich Nein; das Kabel funktioniert ohne Adapter oder Stromversorgung
Gewicht 0,1 kg
