OBDSTAR (M003A) | Multifunktionales OBD – 16-poliges OBD2 Adapterkabel | Universell

Name: OBDSTAR (M003A) | Multifunktionales OBD – 16-poliges OBD2 Adapterkabel | Universell
Brand: OBDSTAR
SKU: M003A
Price: 48.95 EUR
Availability: InStock

€48,95 inkl.

€40,45 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

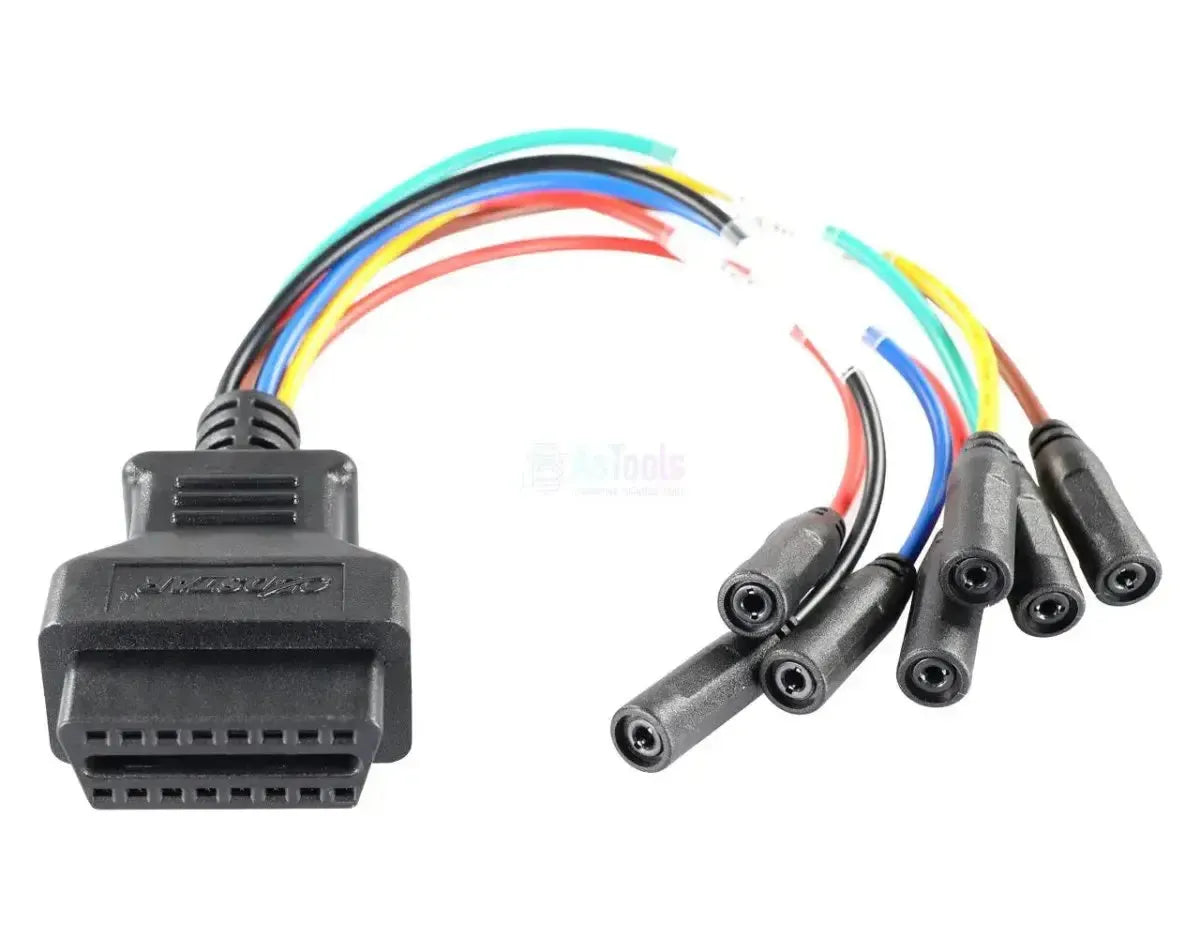

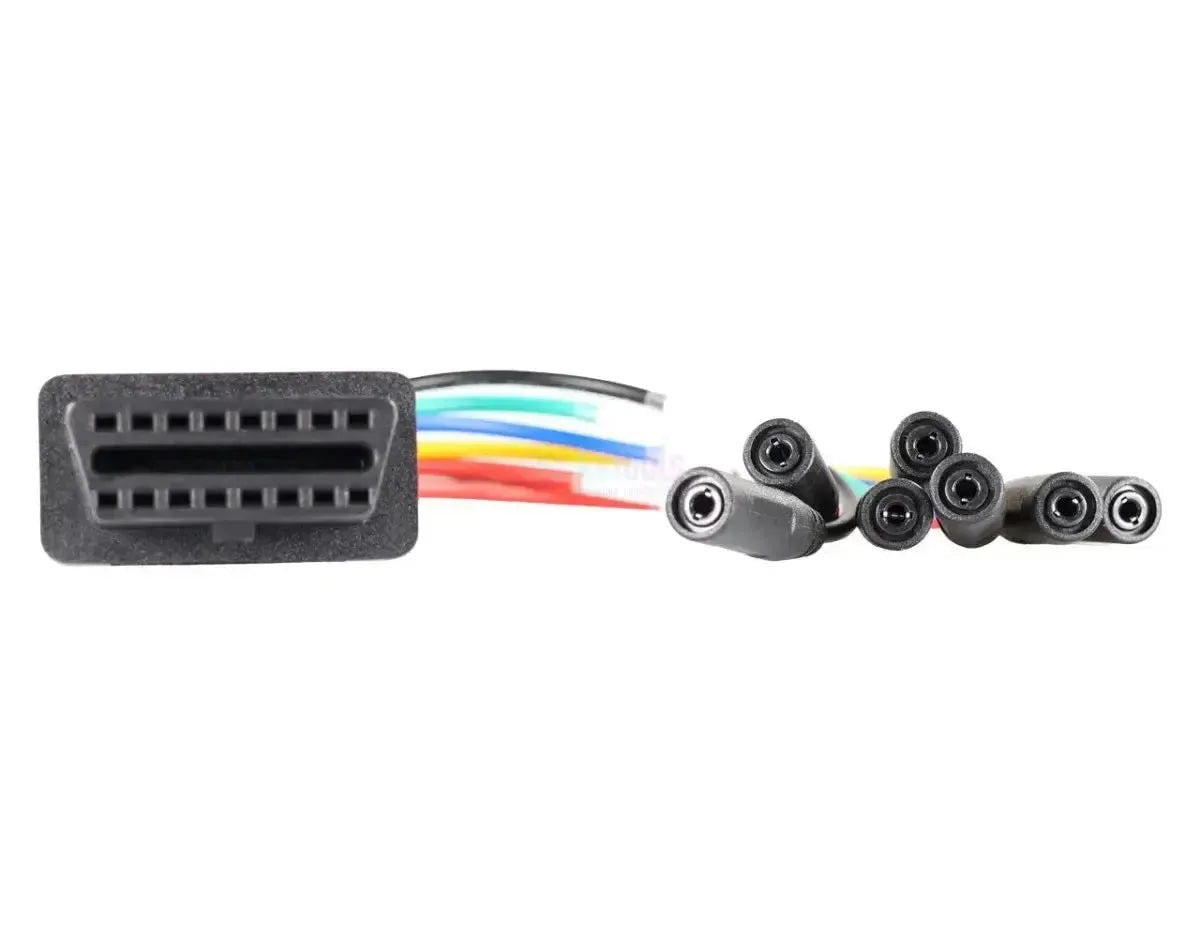

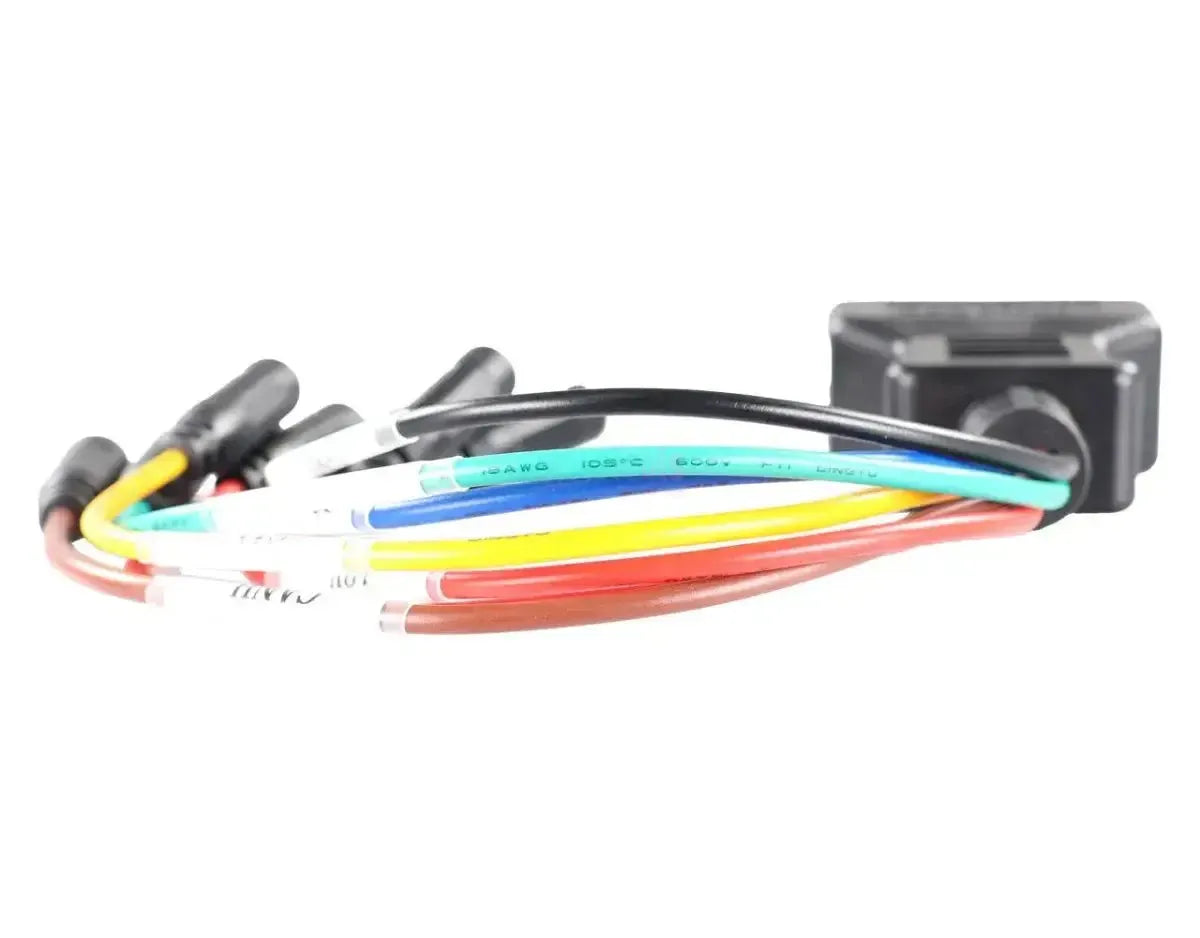

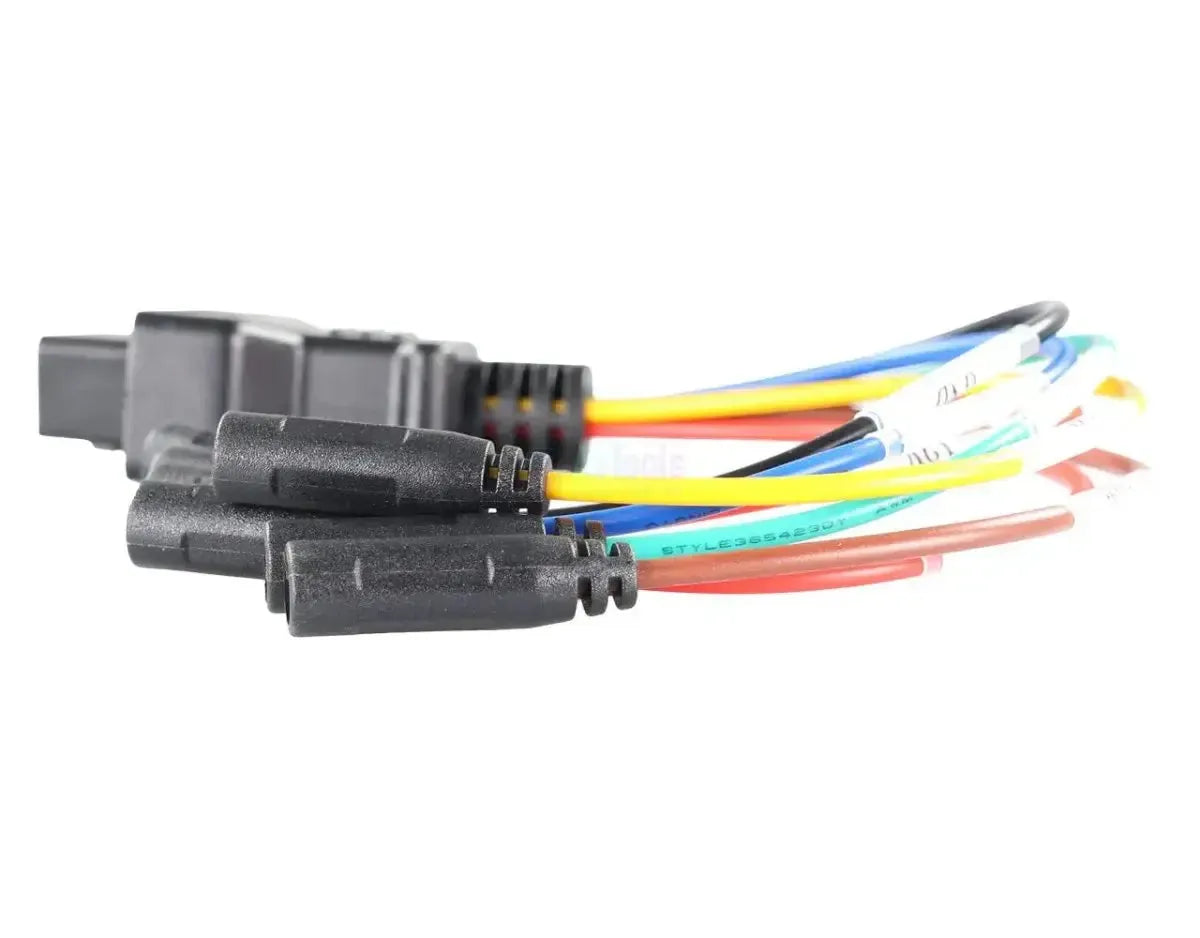

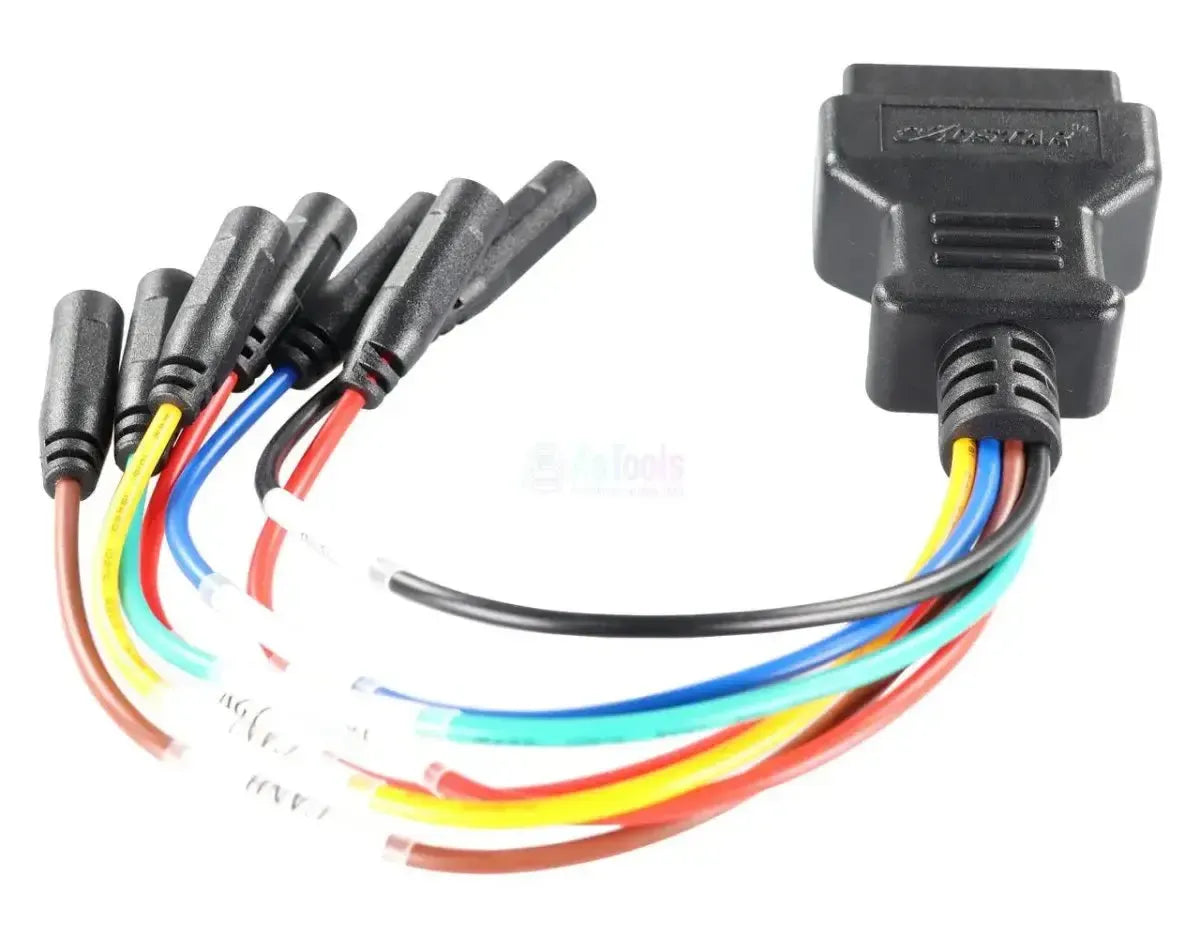

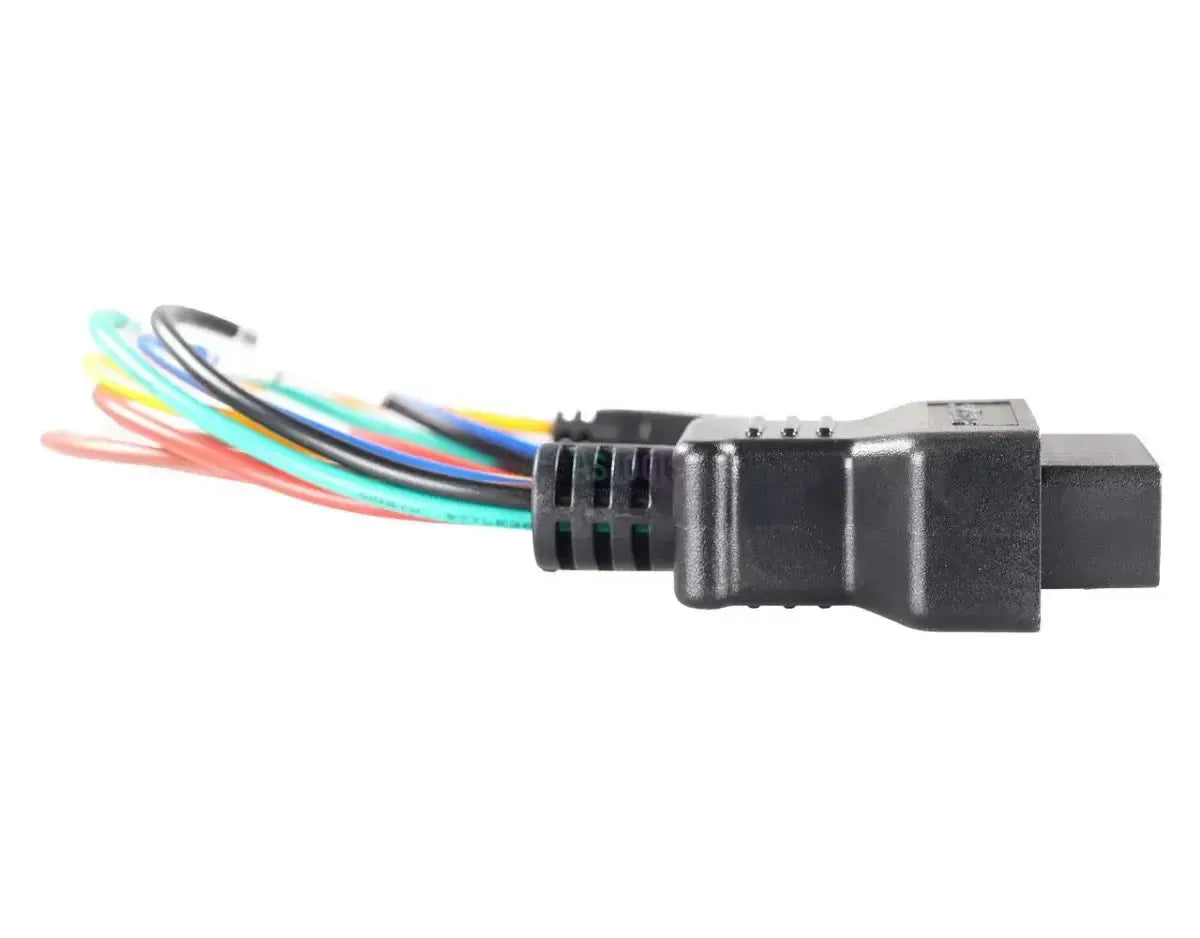

Die OBDSTAR M003A ist ein multifunktionales Adapterkabel mit einem 16-poligen OBD2-Stecker (J1962) auf der einen Seite und einzelnen, aufgelösten Adern auf der anderen Seite. Die losen Enden verbinden Sie mit Krokodilklemmen, Lötverbindungen oder Bench-Adaptern mit spezifischen Pins an einem Steuergerät, BCM oder Fahrzeugstecker.

Das Kabel ist für Situationen konzipiert, in denen eine direkte OBD2-Verbindung nicht funktioniert: bei Bench- und Boot-Mode-Anwendungen oder bei Fahrzeugen mit nicht standardisierter OBD2-Verdrahtung. Da die Adern einzeln verfügbar bleiben, können Sie CAN-High, CAN-Low, K-line und die Versorgungsleitungen einzeln anschließen. Das Kabel teilt lediglich die Leitungen auf; es bestimmt nicht, welches Modul reagiert. Sie müssen selbst wissen, welcher Pin wohin führt, und die Software Ihres eigenen Geräts bestimmt, was danach möglich ist.

VORTEILE

✔Pinweise Verbindung — einsetzbar, wenn eine direkte OBD2-Verbindung nicht möglich oder nicht praktikabel ist.

✔Geeignet für Bench und Boot Mode — ein ausgebautes Steuergerät kann auf der Werkbank mit dem Diagnosegerät verbunden werden.

✔Direkter Zugriff auf die Signalleitungen — CAN-High, CAN-Low, K-line und die Versorgungspins sind einzeln erreichbar.

✔Universell einsetzbar — verwendbar als Adapterkabel bei verschiedenen Fahrzeugmarken und Steuergerätetypen.

HINWEISE

✕Klemmen und Bench-Adapter nicht enthalten — Krokodilklemmen oder Adapter für die losen Adern werden nicht mitgeliefert.

✕Pinout-Kenntnisse erforderlich — ohne das richtige Verdrahtungsschema des Ziel-Steuergeräts ist eine falsche Verbindung schnell hergestellt.

✕Konzipiert für OBDSTAR-Geräte — die Funktionsfähigkeit mit Diagnosewerkzeugen anderer Hersteller ist nicht garantiert.

✕Bietet keine zusätzliche Fahrzeugabdeckung — das Kabel stellt die Verbindung her; welche Hersteller und Verfahren unterstützt werden, bestimmt Ihr eigenes Gerät.

Anwendungen und Funktionalitäten

Über die einzelnen Adern erreichen Sie Anschlüsse außerhalb des Standard-OBD2-Anschlusses.

Steuergeräte, die Sie erreichen können

Ausgebaute ECU auf der Werkbank: Erreichbar über separate Versorgungs- und Kommunikationsleitungen.
BCM und weitere Module: Anschließbar am Fahrzeugstecker, wenn der Standard-OBD2-Anschluss keinen Zugriff ermöglicht.
Module mit nicht standardisierter Verdrahtung: Erreichbar durch Anschluss der entsprechenden Leitungen einzeln an den Adern.

Was Sie tun können

Über OBD2 verbinden: Das Diagnosegerät mit dem 16-poligen J1962-Stecker am Kabel koppeln.
Pins aufteilen: Jede OBD2-Leitung einzeln auf einer separaten Ader verfügbar machen.
Eine Bench-Anordnung verbinden: Eine ausgebaute ECU mit Versorgungs- und Kommunikationsleitungen an das Gerät anschließen.
CAN- und K-Line-Verbindungen herstellen: Direkt an CAN-High, CAN-Low oder K-Line für Module anschließen, die über den Standard-Anschluss nicht erreichbar sind.
Versorgung und Masse bereitstellen: 12V und Masse von der Bench-Anordnung vom Fahrzeug oder einer externen Quelle zum Gerät führen.
Hinweis: Was möglich ist, hängt von der Ziel-ECU, der verwendeten Anordnung und Ihrem OBDSTAR-Gerät ab.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist die Pinbelegung der Ziel-ECU oder des Fahrzeugsteckers, nicht das Modell. Die Quelle nennt keine Hersteller oder Baujahre: das Kabel ist universell konzipiert und wird pro Anschluss individuell verwendet.

Fahrzeuge mit nicht standardisierter OBD2-Verdrahtung: Die einzelnen Adern ermöglichen eine Verbindung pro Pin.
Bench- und Boot-Mode-Anordnungen: Für ausgebaute ECUs verschiedener Hersteller und Typen.
OBDSTAR-Diagnose- und Schlüsselprogrammiergeräte: Die OBD2-Seite wird mit dem Gerät oder einer zwischengeschalteten Schnittstelle verbunden.

💡

Gut zu wissen: Überprüfen Sie die Pinbelegung der Ziel-ECU immer zunächst anhand eines Schaltplans und messen Sie die Adern mit einem Multimeter durch. So vermeiden Sie einen Kurzschluss zwischen einer Versorgungs- und einer Signalleitung, der ein Modul irreparabel beschädigen kann.Überprüfen Sie vor der Bestellung, ob Sie die erforderlichen Klemmen oder Bench-Adapter für die einzelnen Adern bereits haben.

Verpackungsinhalt

1x OBDSTAR (M003A) | Multifunctionele OBD – 16-pins OBD2 Verloopkabel | Universell

Technische Spezifikationen

Spezifikation	Beschreibung
Hersteller	OBDSTAR
Artikelnummer	M003A
Typ	Adapterkabel
Anwendung	OBD-, Bench- und Boot-Mode-Verbindungen
Fahrzeugseite	Verzweigte Adern mit offenen Enden
Geräteseite	16-poliger OBD2-Stecker (J1962)
Kommunikation	CAN-High, CAN-Low und K-Line, pro Ader verfügbar
Steuergeräte	ECU, BCM und weitere Module, abhängig von den gewählten Anschlüssen
Segment	Universell
Modellbereich	Herstellerunabhängig; bestimmt durch die Pinbelegung der Ziel-ECU
Erforderlich zur Verwendung	OBDSTAR Auslesegerät oder Programmierer mit 16-poliger OBD2-Buchse
Zusätzlich erforderlich	Krokodilklemmen oder Bench-Adapter für die offenen Adern (nicht enthalten)
Gewicht	0,1 kg
