OBDSTAR IScan Yamaha (Marine) | Diagnosegerät | Motorboot

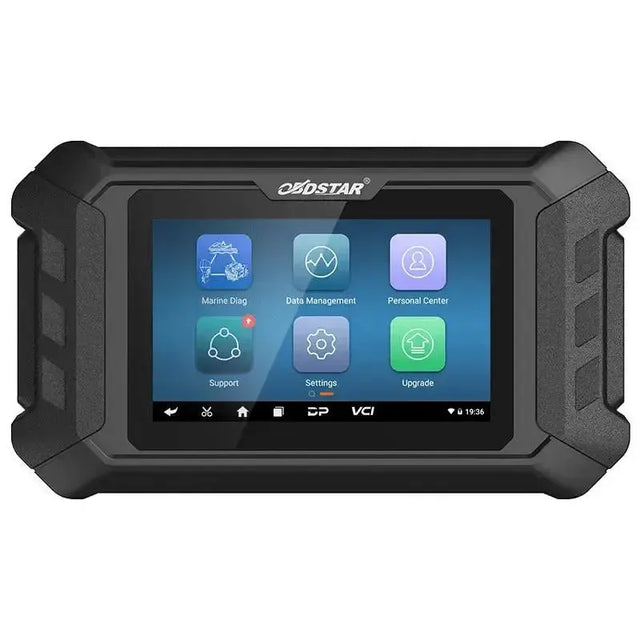

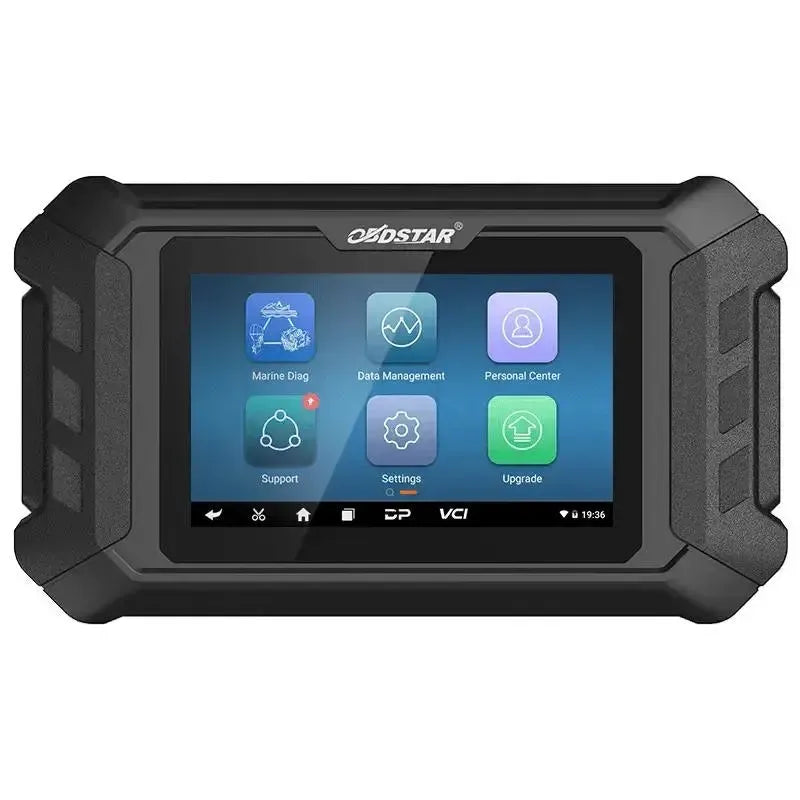

Der OBDSTAR IScan Yamaha (Marine) ist ein tragbares Diagnosegerät, speziell entwickelt für Diagnose und Wartung von Yamaha maritimen Systemen. Dieses Gerät, das auf einem Android 5.1.1 Betriebssystem läuft, ist mit einem RK3128 Quad-Core-Prozessor und einem 5,0-Zoll-Touchscreen ausgestattet. Es bietet umfangreiche Diagnosefunktionen und spezialisierte Servicefunktionen für eine breite Palette von Yamaha Außenbordmotoren, Wassermotorrädern und Sportbooten. Die Lizenz umfasst 2 Jahre Software-Updates.

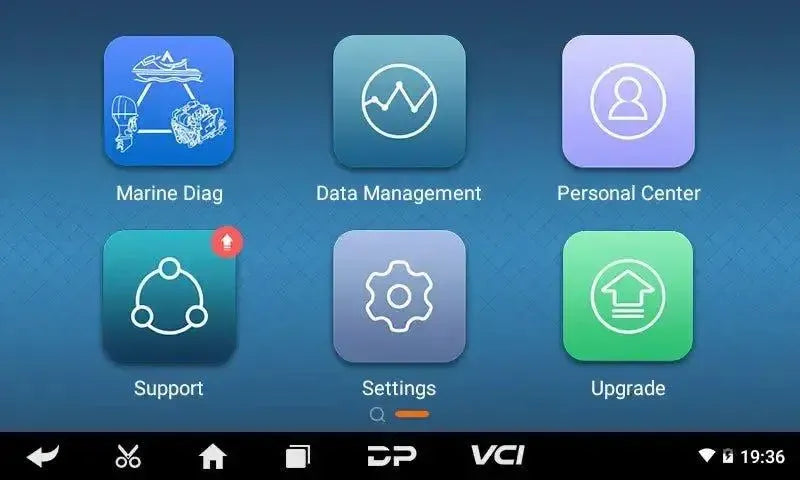

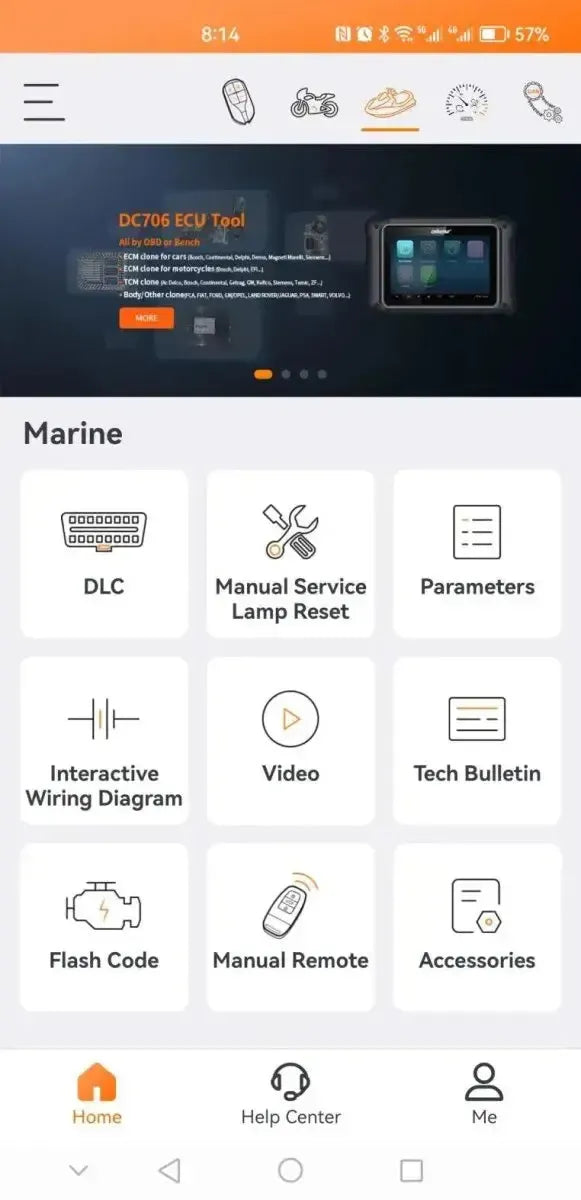

Das System verfügt über eine intuitive Benutzeroberfläche, die Techniker bei der schnellen Identifizierung von Problemen unterstützt. Funktionen umfassen das Auslesen von Live-Daten in verschiedenen Ansichten, das Durchführen von Aktuatortests und die Konfiguration von Systemkomponenten. Der IScan Yamaha (Marine) ist für den Einsatz in einer Werkstattumgebung konzipiert und bietet Zugriff auf technische Dokumentationen, wie z. B. den Standort von Diagnoseanschlüssen, direkt am Gerät.

Diagnosefunktionen:

Der OBDSTAR IScan Yamaha (Marine) bietet die Möglichkeit, eine vollständige Diagnose aller verfügbaren elektronischen Systeme unterstützter Yamaha-Fahrzeuge durchzuführen. Die Kommunikation mit dem Bordcomputer ermöglicht das Auslesen von Fehlercodes und Live-Daten.

• Fehlercodes lesen und löschen: Liest und löscht Fehlercodes (DTC's) der Steuergeräte im Fahrzeug, einschließlich Motor-, Getriebe- und Steuerungsmodulen.
• Aktuatorsteuerung: Testen Sie die Funktion von Komponenten durch softwaregesteuerte Ansteuerung, wie z. B. Injektoren oder Ventile.

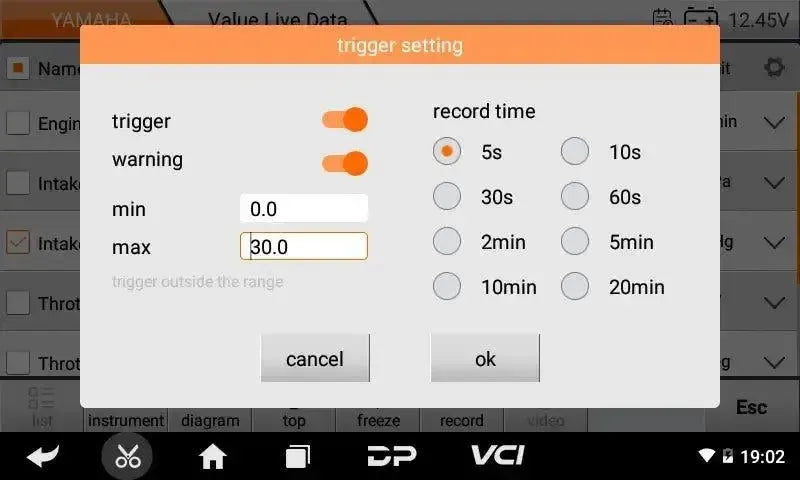

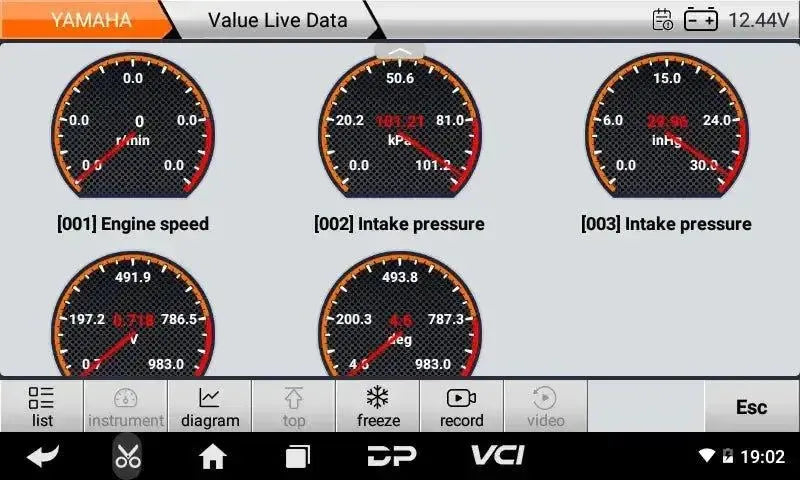

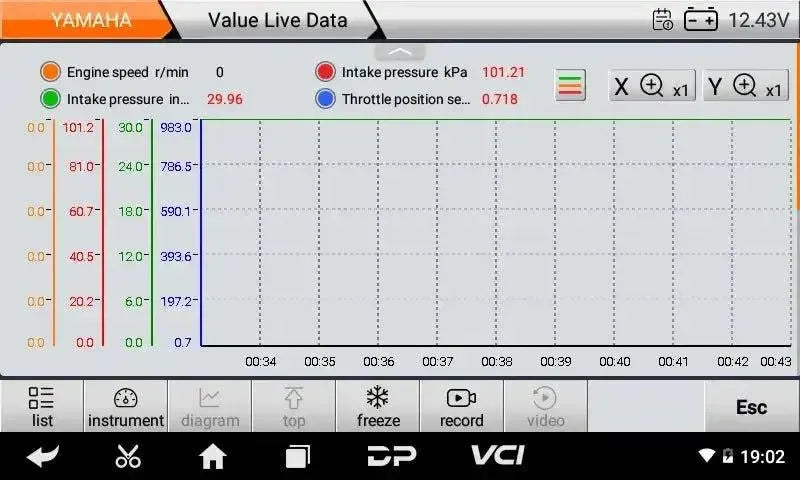

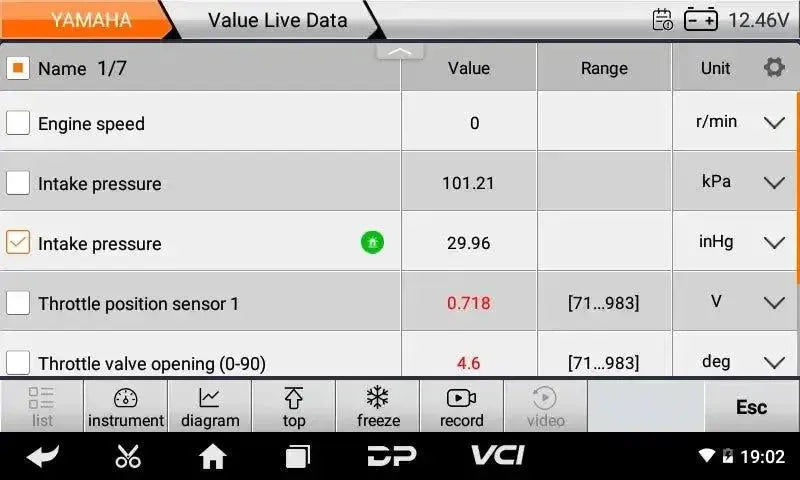

• Live-Daten-Funktionen: Zeigt Echtzeitdaten von Sensoren und Komponenten in verschiedenen Anzeigemodi, wie Diagrammen oder Listen. Dies umfasst Parameter wie Motordrehzahl, Ansaugluftdruck, Temperatur und Drosselklappenstellung.

Service- und Wartungsfunktionen:

Dieses Gerät unterstützt mehr als 15 spezialisierte Service- und Wartungsfunktionen für Yamaha marine Motoren. Die verfügbaren Funktionen können je nach Modell und Baujahr variieren.

Motor und Antriebsstrang:

• Motorölwechselhistorie erfassen: Erfasst das Datum und die Betriebsstunden des letzten Ölwechsels im Bordcomputer.
• Ölwechsel-Tabelle: Zeigt die Wartungshistorie bezüglich Ölwechseln an.
• Motordaten anzeigen: Ermöglicht den Zugriff auf gespeicherte Motordaten und Betriebsstunden.
• Rotor zurücksetzen (FWM): Führt einen Reset des Rotorpositionssensors durch.
• Getriebetest: Aktiviert und testet die Funktion des Getriebes.
• Antriebsregelung prüfen: Überprüft die Komponenten des Antriebssystems.
• Zylinder kalibrieren: Kalibriert die Parameter der Motorzylinder für einen korrekten Betrieb.
• Zylinder zentrieren: Zentriert die Position der Zylinder, relevant für spezifische Systeme.
• System entlüften: Startet das Verfahren zum Entlüften von Flüssigkeitssystemen, wie dem Kraftstoff- oder Hydrauliksystem.

Lenkung und Bedienung:

• SCU-Konfiguration: Konfiguriert die Steering Control Unit (SCU) nach Austausch oder Reparatur.
• Lenkrad kalibrieren: Kalibriert die Position des Lenkrads.
• Lenkung Bedienung: Ermöglicht das Testen und Bedienen der Lenkung.
• RIDE-Rückkupplung einlernen: Lernt die RIDE (Reverse with Intuitive Deceleration Electronics) Rückkupplung neu ein.
• Fernbedienungssystem zurücksetzen: Stellt die Einstellungen des Fernbedienungssystems wieder her.
• Initiales Einlernen: Führt das initiale Einlernverfahren für neu installierte Komponenten durch.

Trim- und Neigungssystem:

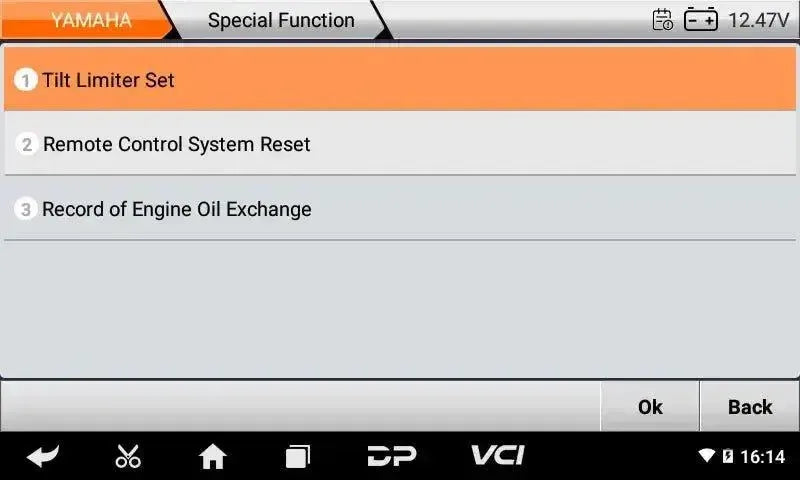

• Neigungsbegrenzer einstellen: Legt den maximalen Neigungswinkel des Außenbordmotors fest.
• Trim zurücksetzen: Setzt die Trimeinstellungen auf den Werksstandard zurück.

Spezielle Funktionen und Möglichkeiten:

Der IScan Yamaha (Marine) bietet zusätzliche Funktionen, die Diagnose und Wartung unterstützen.

Codierungen und Programmierung:

• Einstellungen anpassen: Bietet die Möglichkeit, spezifische Parameter und Systemeinstellungen zu konfigurieren.

Dokumentation und Schaltpläne:

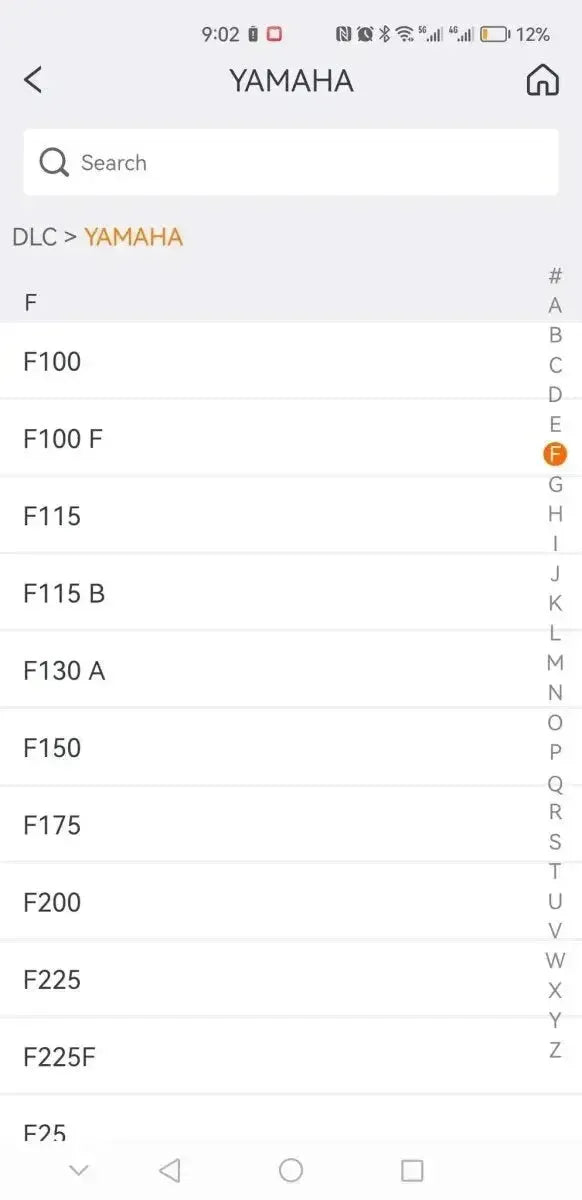

• Ort der Diagnosebuchse: Zeigt den physischen Standort des Diagnoseanschlusses (DLC) am Fahrzeug an.
• Technische Handbücher: Bietet Zugriff auf integrierte Handbücher und technische Dokumentationen für unterstützte Systeme.

Unterstützte Fahrzeugmarken:

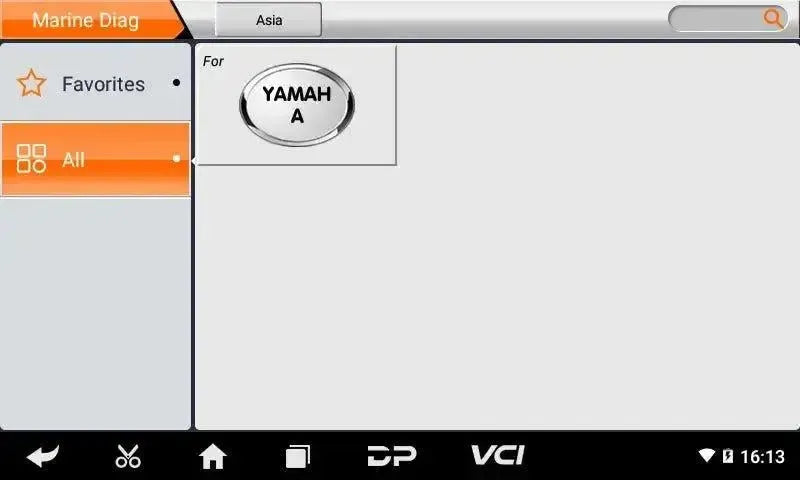

Der OBDSTAR IScan ist ein Diagnosegerät, das speziell für den maritimen Bereich von Yamaha entwickelt wurde. Das System unterstützt verschiedene Außenbordmotoren, Jetskis und Sportboote dieser Marke.

• Asiatisch: Yamaha

Lieferumfang:

• 1x OBDSTAR IScan Yamaha (Marine) Diagnosegerät
• 1x Hauptkabel (M001B)
• 1x Netzadapter (12V2A)
• 1x Yamaha 3-poliges Adapterkabel (M061)

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach Ablauf der Lizenz funktioniert das Gerät weiterhin basierend auf der zuletzt installierten Softwareversion. Der Empfang neuer Software-Updates ist nach diesem Zeitraum ohne den Erwerb einer neuen Lizenz nicht mehr möglich.

Technische Spezifikationen:
