OBDSTAR iScan Sea-Doo (Marine) | Diagnosegerät | Motorboot

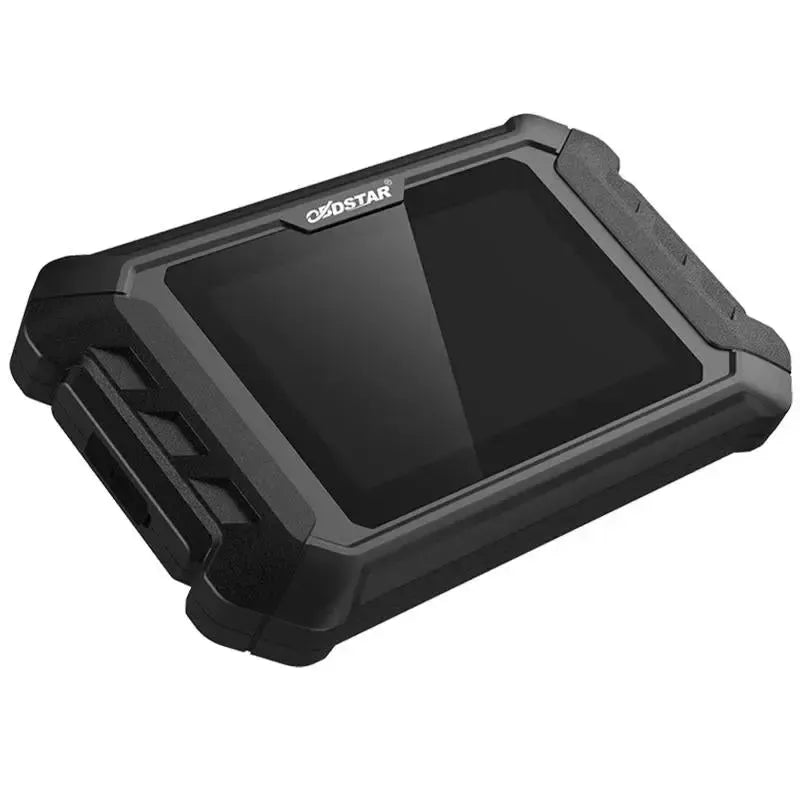

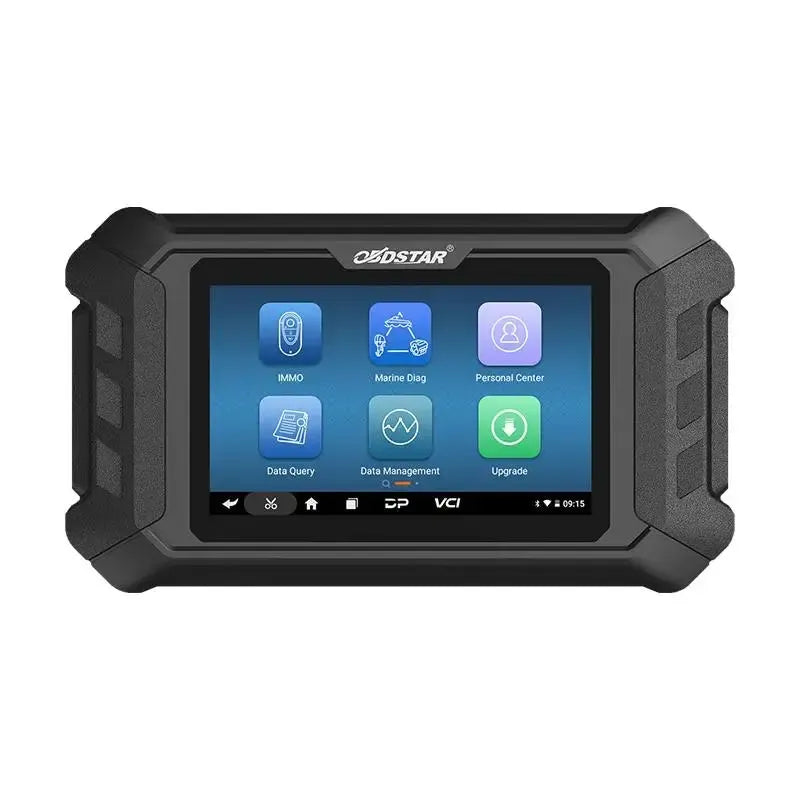

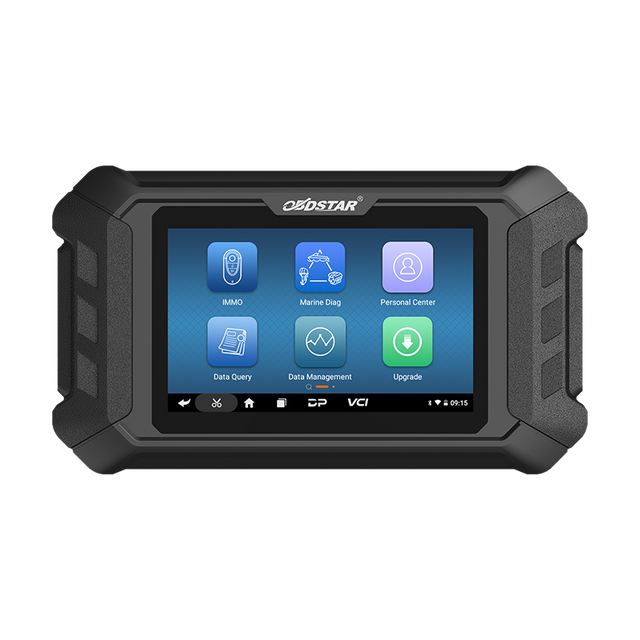

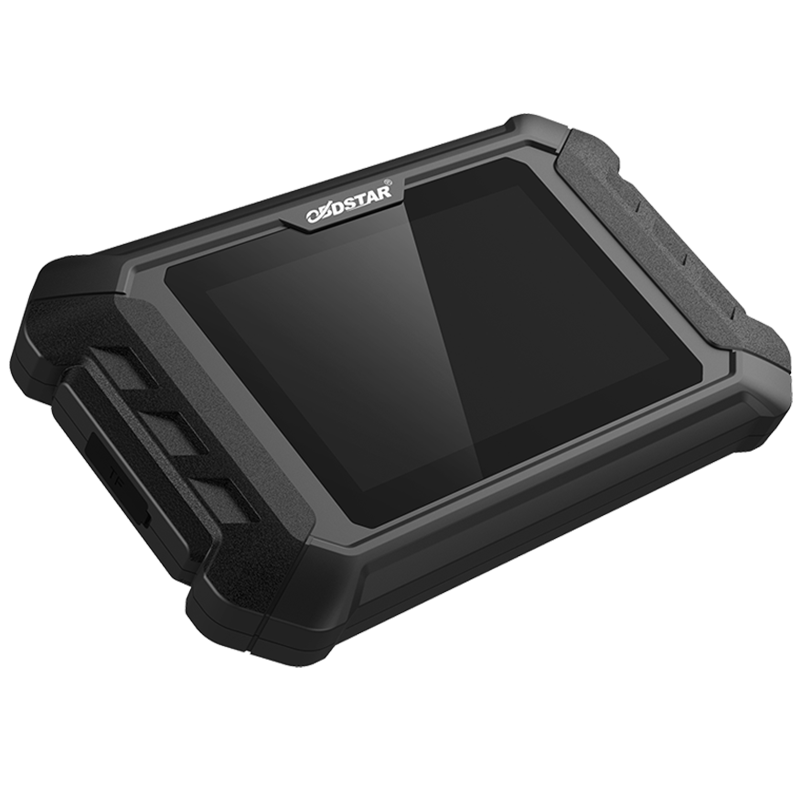

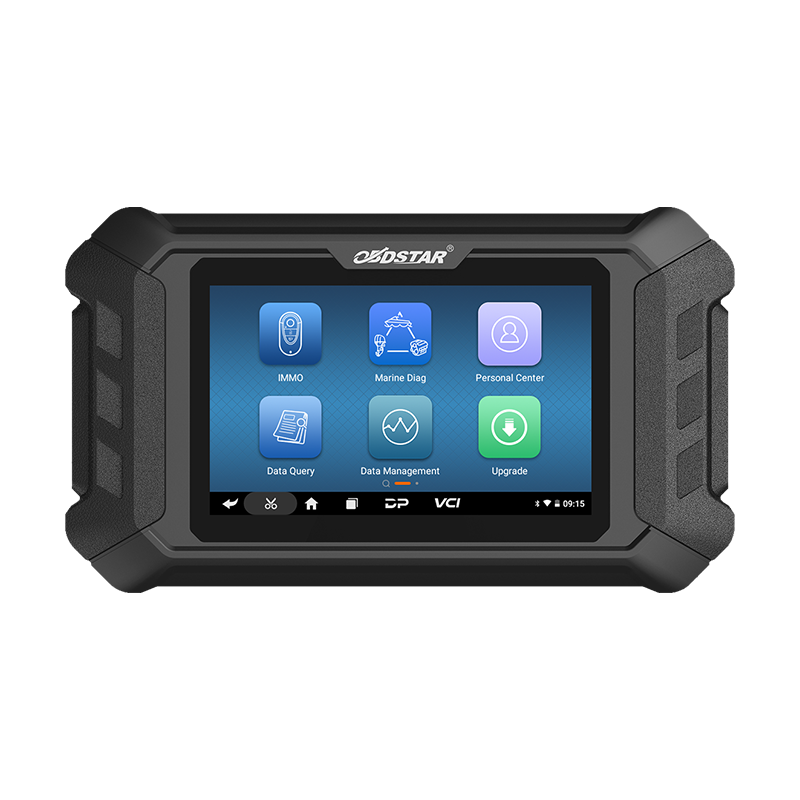

Der OBDSTAR iScan Sea-Doo ist ein Diagnosegerät, das speziell für maritime Fahrzeuge, einschließlich der von BRP, entwickelt wurde. Das System basiert auf einem RK3128 Quad-Core-Prozessor und verfügt über einen 5,0-Zoll-Touchscreen zur Bedienung. Der iScan Sea-Doo unterstützt umfangreiche Diagnose- und Servicefunktionen. Beim Kauf ist eine 2-jährige Softwarelizenz enthalten.

Das Gerät bietet Konnektivität über Wi-Fi für Software-Updates und Fernunterstützung. Die Datenströme können auf verschiedene Weise angezeigt werden, darunter Text, Wellenformdiagramme und Instrumentendiagramme. Über die mobile OBDSTAR-App sind zusätzliche Funktionen verfügbar, wie technische Bulletins und der Standort des Diagnoseanschlusses.

---

Diagnosefunktionen:

Der iScan Sea-Doo unterstützt verschiedene Diagnosefunktionen zur Analyse und Behebung von Störungen im Fahrzeugsystem.

• Fehlercodes lesen und löschen: Auslesen von Fehlercodes aus den verschiedenen Steuergeräten und Löschen nach der Reparatur.
• Live-Daten: Anzeige von Echtzeit-Datenströmen von Sensoren und Komponenten. Die Daten können zur Analyse aufgezeichnet und abgespielt werden. Die Anzeige ist als Text, Wellenform oder als Instrumentendiagramm möglich.
• Aktuatortest: Ansteuern von Komponenten und Systemen zur Überprüfung der korrekten Funktion.
• Systemeinstellungen und Codierung: Anpassen von Systemparametern und Codieren von Modulen.

---

Service- und Wartungsfunktionen:

Das Gerät unterstützt mehr als 40 Service- und Wartungsfunktionen. Die verfügbaren Funktionen können je nach Marke, Modell und Baujahr des Fahrzeugs variieren.

Motor und Antriebsstrang:

• Supercharger-Wartung zurücksetzen: Zurücksetzen der Wartungsanzeige für den Supercharger nach dem Service.
• Drosselklappe und Leerlaufregelung: Kalibrieren der Drosselklappenposition und des Leerlaufaktuators für eine korrekte Motorreaktion.
• Bootsgeschwindigkeitsalgorithmus: Anpassen oder Kalibrieren des Algorithmus für eine genaue Geschwindigkeitsmessung.
• Zündung: Testen und Diagnostizieren von Komponenten im Zündsystem.

Bremssystem und Steuerung (IBR):

• IBR-Konfiguration: Einstellen und Konfigurieren des Intelligent Brake and Reverse (IBR) Systems.
• IBR koppeln: Koppeln eines neuen IBR-Moduls mit dem Fahrzeug.
• IBRMON koppeln: Synchronisieren der IBR-Monitor-Komponente mit dem System.
• Bremsentlüftung: Durchführung der vollständigen Entlüftungsprozedur für das Bremssystem, einschließlich Vorder- und Hinterkreislauf und Zurücksetzen der Prozedur.
• Prüfstandmodus: Aktivieren des Prüfstandmodus für Testzwecke des Bremssystems.

Armaturenbrett und Display:

• Armaturenbrett koppeln: Koppeln oder Synchronisieren eines neuen oder Ersatz-Armaturenbretts.
• Sprache Armaturenbrett: Einstellen der Anzeigesprache des Armaturenbretts.
• Modelljahr Armaturenbrett: Konfigurieren des korrekten Modelljahres im Armaturenbrett.
• Einheiten Armaturenbrett: Ändern der Messeinheiten, wie metrisch oder imperial.
• Kompassneigung Armaturenbrett: Kalibrieren des Neigungswinkels des Kompasses für eine genaue Anzeige.
• Betriebsstundenzähler beim Start: Einstellen, ob die Betriebsstunden beim Start angezeigt werden.
• Tiefenmesser: Konfigurieren und Testen der Tiefenmessfunktion.

Sensoren und Module:

• WSM koppeln: Koppeln des Watercraft System Management (WSM) Moduls.
• Lenkwinkelsensor: Kalibrieren und Initialisieren des Lenkwinkelsensors.
• Giergeschwindigkeitssensor: Kalibrieren des Giergeschwindigkeitssensors, der die Drehung um die vertikale Achse misst.
• HBB-Aktivierung: Aktivieren des Hydraulic Brake Booster (HBB) Systems.
• Ballastcodierung: Programmieren und Konfigurieren des elektronischen Ballastsystems.

Allgemeine Systemverwaltung und Konfiguration:

• Kundenname bearbeiten: Ändern des im System registrierten Kundennamens.
• Motornummer bearbeiten: Anpassen der Seriennummer des Motors in der Steuereinheit.
• Modellnummer des Fahrzeugs bearbeiten: Anpassen der Modellnummer des Fahrzeugs.
• Fahrgestellnummer (VIN) bearbeiten: Ändern der Fahrzeug-Identifikationsnummer.
• Fahrzeugkonfiguration: Anpassen der allgemeinen Fahrzeugeinstellungen und installierten Optionen.
• Gelerntes Fahrzeugvariant: Verwalten der vom System erkannten spezifischen Fahrzeugvariante.
• Schlüsselkonfiguration: Programmieren und Konfigurieren der Zündschlüssel.
• IS sperren und entsperren: Verwalten der Sperr- und Entsperrfunktionen des Intelligent System (IS).
• Zeitzone einstellen: Anpassen des Zeitzonen-Offsets für die Systemzeit.

Historie und Service:

• Service-Reset: Zurücksetzen der Service-Intervallanzeige nach durchgeführter Wartung.
• Alle Historie löschen: Entfernen aller gespeicherten historischen Daten und Fehlercodes.
• Letzte-Minute-Historie: Auslesen der Betriebsdaten der letzten Minute zur Diagnose.
• Minimum-/Maximum-Historie: Anzeigen der gespeicherten Minimum- und Maximumwerte verschiedener Parameter.
• Historie der Teileersetzung: Erfassen und Auslesen der Historie der ausgetauschten Teile.
• Drehzahlprofilhistorie: Analyse der gespeicherten Daten über die Motordrehzahl im Zeitverlauf.
• Betriebsstundenzähler Historie: Auslesen der gesamten Betriebsstunden des Motors.

---

Spezielle Funktionen und Möglichkeiten:

Der iScan Sea-Doo verfügt über zusätzliche Funktionen, die die Diagnose unterstützen.

Cloud- und Berichtsfunktionen:

• Fernunterstützung: Möglichkeit für technische Fernunterstützung durch OBDSTAR.
• Software-Updates über Wi-Fi: Durchführung von Software-Updates mit einem einzigen Schritt über eine Wi-Fi-Verbindung.

Dokumentation und Schaltpläne:

• Diagnoseanschluss Standort: Zeigt den physischen Standort des Diagnoseanschlusses am Fahrzeug an.
• Flashcode suchen: Bietet eine Datenbank zum Nachschlagen von Flashcodes.
• Interaktive Schaltpläne: Zugriff auf interaktive elektrische Schaltpläne über die mobile Anwendung.
• Technische Bulletins: Zugriff auf offizielle Service- und technische Bulletins des Herstellers.

---

Unterstützte Fahrzeugmarken:

Der OBDSTAR iScan Sea-Doo ist kompatibel mit einer Reihe von Wassermotorrädern und anderen maritimen Fahrzeugen der folgenden Marken:

• Amerikanisch: BRP

---

Lieferumfang:

• 1x OBDSTAR iScan Sea-Doo Haupteinheit
• 1x M001B Hauptkabel
• 1x M043 BRP (SEA-DOO) Adapter
• 1x 12V2A Ladegerät

---

Lizenzinformationen:

• Lieferumfang 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach Ablauf der Lizenz bleiben die Basisfunktionen des iScan Sea-Doo mit der zuletzt installierten Softwareversion verfügbar. Der Zugang zu neuen Software-Updates und Online-Funktionen erfordert den Kauf einer neuen Lizenz.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	OBDSTAR
Produktmodell	iScan Sea-Doo
Betriebssystem	Android 5.1.1
Bildschirmgröße	5,0 Zoll
Bildschirmauflösung	800*480 Pixel
Prozessor	RK3128 Quad-Core ARM Cortex A7
Konnektivität	Wi-Fi
Batterie	2600mA, wiederaufladbare Polymer Lithium Batterie
