OBDSTAR IScan KTM/Husqvarna | Diagnosegerät | Motorrad

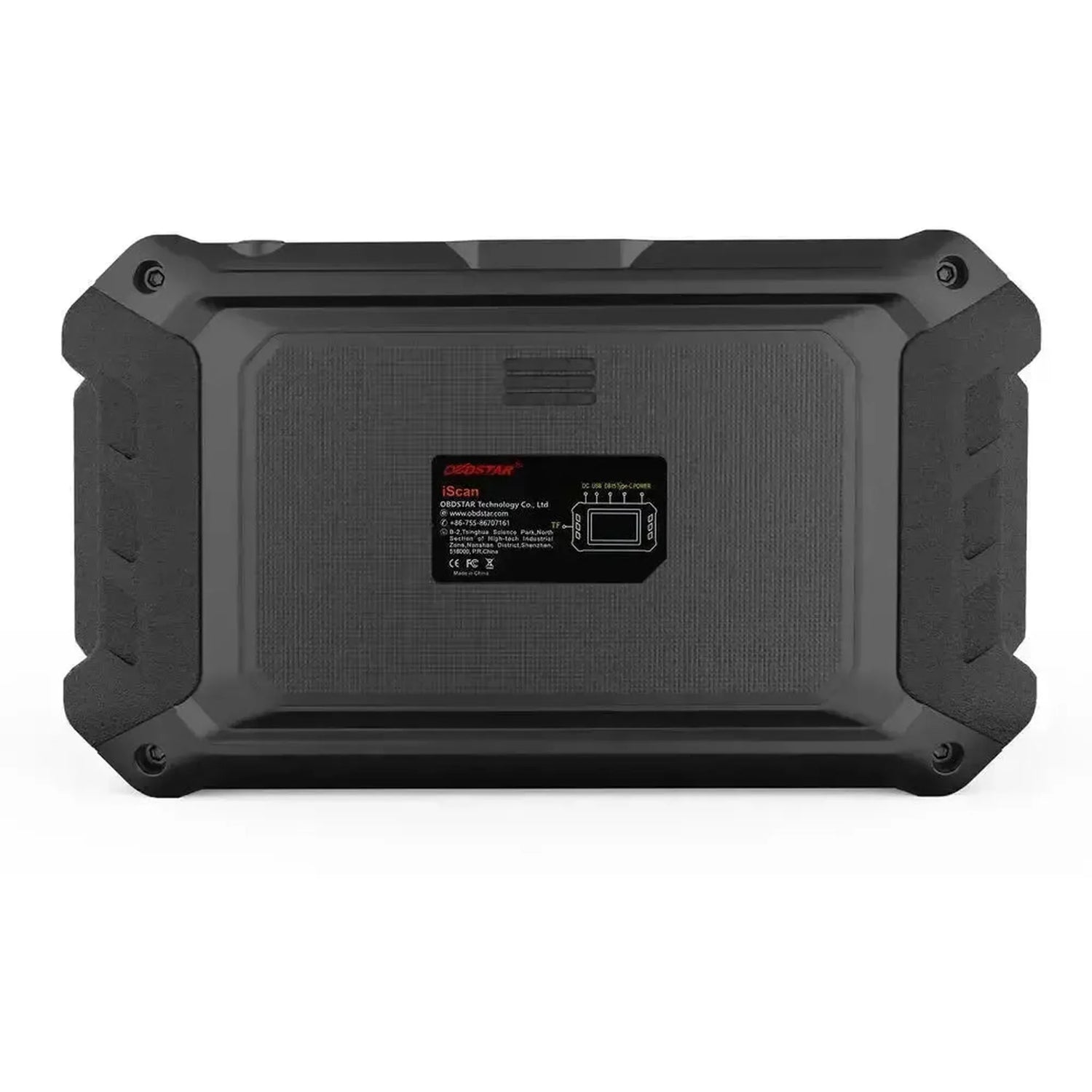

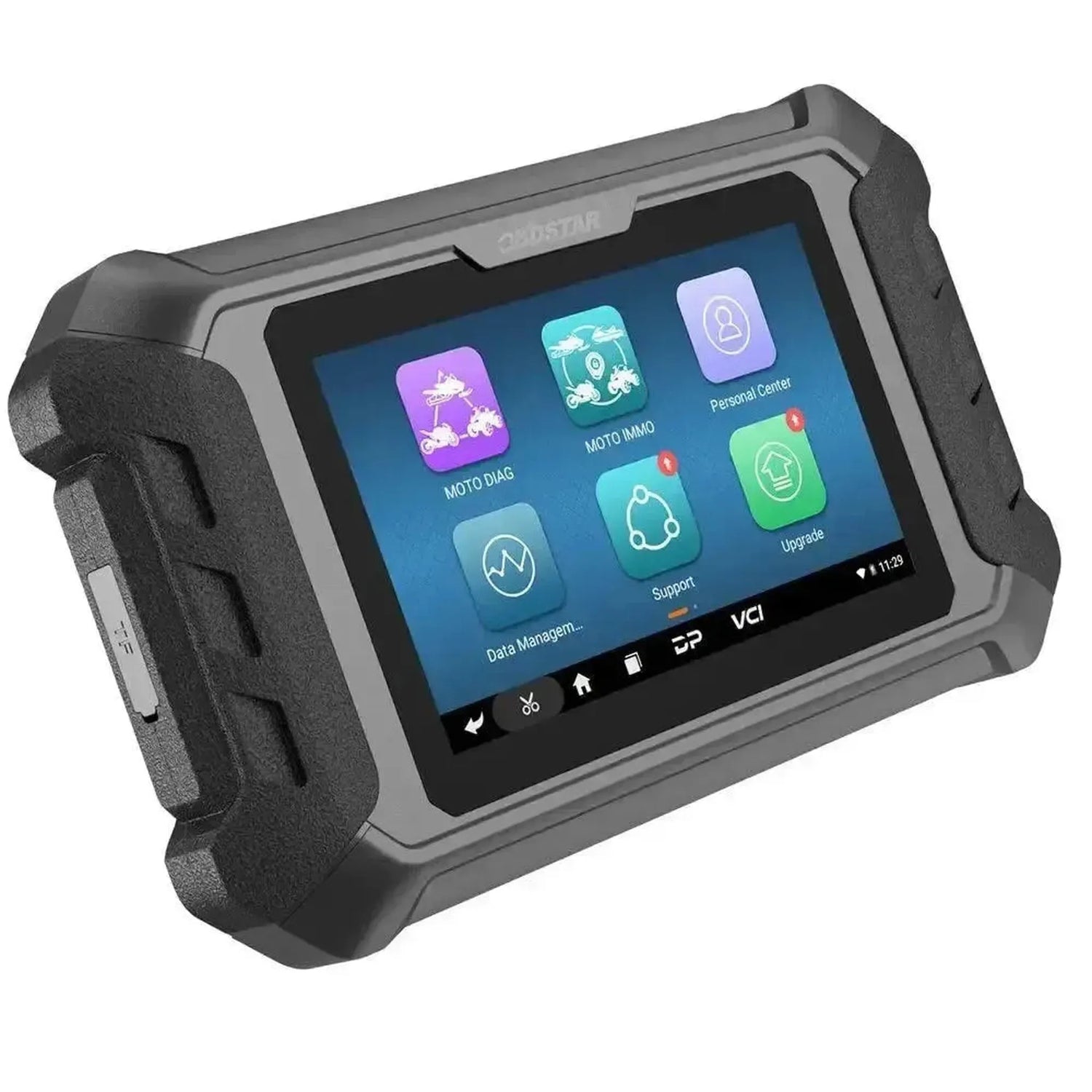

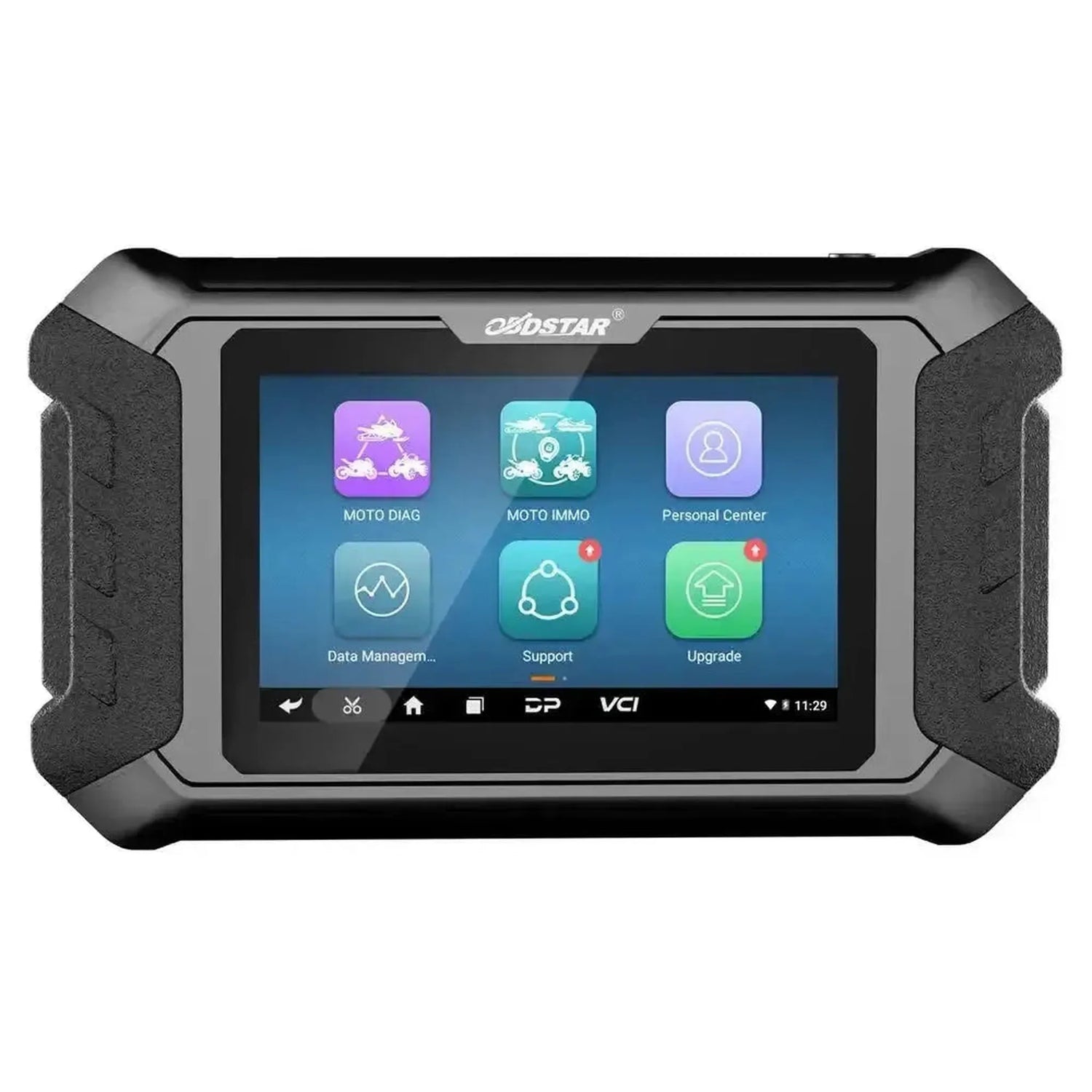

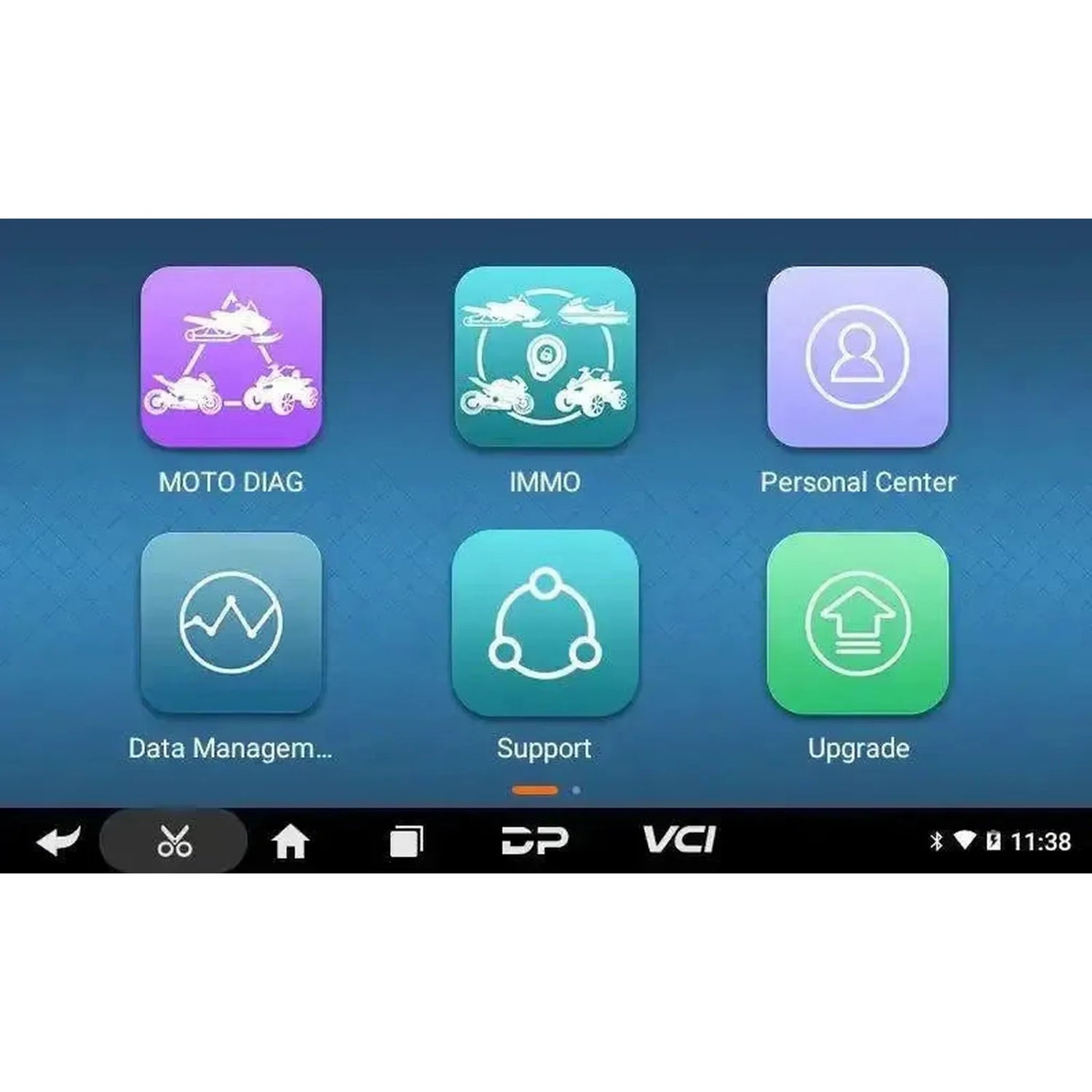

Der OBDSTAR IScan KTM/Husqvarna ist ein Auslesegerät in Tabletform, speziell entwickelt für Motorräder der Marken KTM und Husqvarna. Das Gerät ist ausgestattet mit einem 5,0-Zoll-Touchscreen, einem RK3128 Quad-Core-Prozessor und läuft auf dem Android 5.1.1-Betriebssystem. Es unterstützt umfangreiche Diagnosefunktionen, Service- und Wartungsfunktionen und wird mit einer Lizenz für 1 Jahr Software-Updates geliefert.

Die Funktionalität des IScan KTM/Husqvarna umfasst das Auslesen von ECU-Informationen, das Lesen und Löschen von Fehlercodes, die Anzeige von Live-Daten und die Durchführung von Aktuatortests. Dank der Wi-Fi-Konnektivität kann die Software direkt auf dem Gerät aktualisiert werden. Eine integrierte Hilfefunktion bietet technische Unterstützung und Dokumentation während des Diagnoseprozesses.

---

Diagnosefunktionen:

Das Gerät unterstützt alle standardmäßigen Diagnoseprotokolle für Motorräder, die den Zugriff auf die elektronischen Steuergeräte (ECUs) ermöglichen.

• Fehlercodes lesen und löschen: Liest und entfernt Fehlercodes (DTCs) aus allen vorhandenen Systemen des Motorrads.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Komponenten, wie Drehzahl, Motortemperatur und Sensorwerte.
• Aktuatortest: Ermöglicht dem Benutzer, Komponenten und Systeme, wie Lüfter oder Ventile, direkt anzusteuern, um die Funktion zu überprüfen.

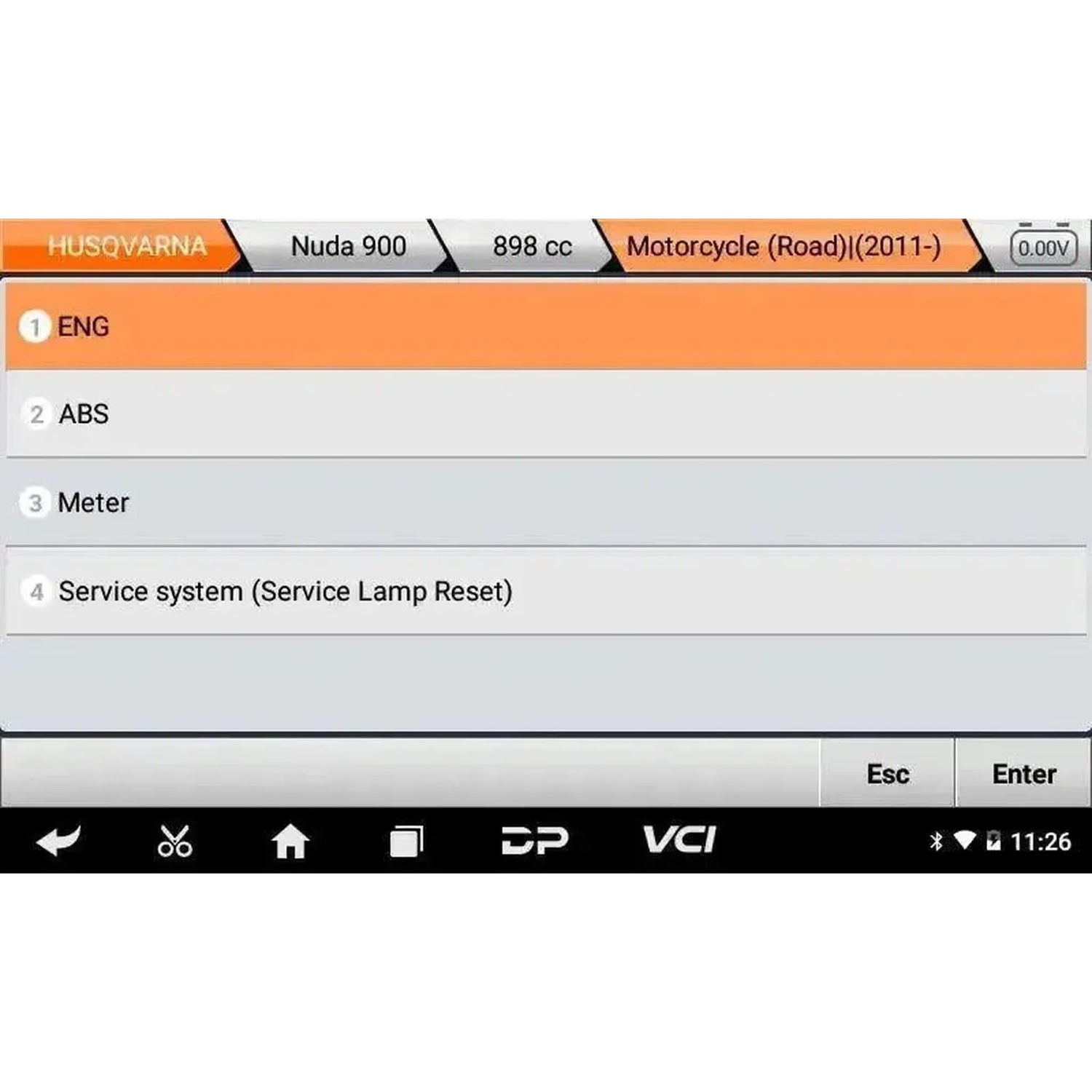

• ECU-Informationen auslesen: Zeigt spezifische Informationen der Steuereinheit, wie Softwareversion und Teilenummern.
• Freeze-Frame-Daten anzeigen: Zeigt eine Momentaufnahme der Fahrzeugdaten zum Zeitpunkt der Fehlercode-Speicherung.

---

Service- und Wartungsfunktionen:

Dieses Gerät unterstützt mehr als 50 Service- und Wartungsfunktionen. Die verfügbaren Funktionen können je nach Marke, Modell und Baujahr des Motorrads variieren.

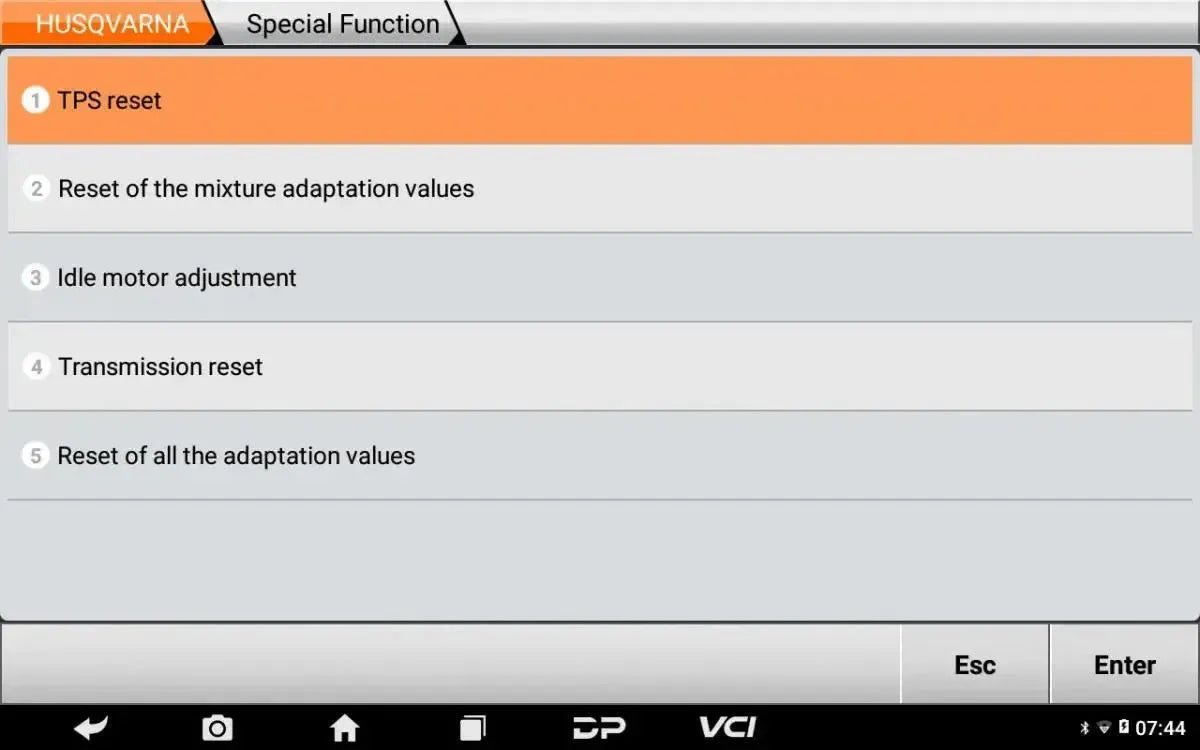

Motor und Antriebsstrang:

• CO-Multiplikator anpassen: Stellt die CO-Werte für Zylinder im Leerlauf und unter Volllast für eine optimale Verbrennung ein.

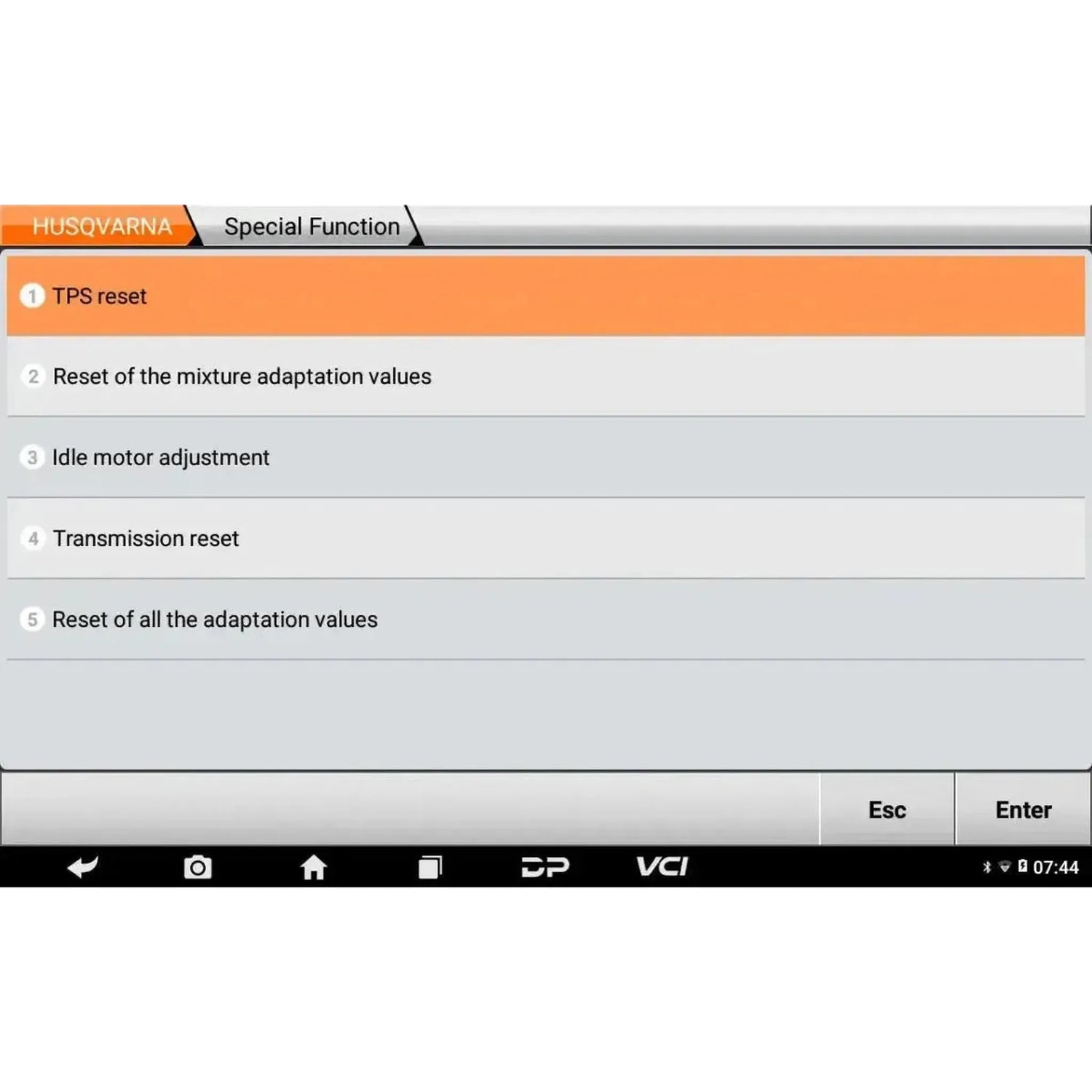

• Drosselklappenanpassungen zurücksetzen: Setzt die Adaptionswerte der Drosselklappe auf die Werkseinstellungen zurück.
• Drosselklappenpositionssensor (TPS) zurücksetzen: Kalibriert den Drosselklappenpositionssensor nach Austausch oder Einstellung.
• Leerlaufsteller einstellen: Regelt die Position des Leerlaufstellers für eine korrekte Leerlaufdrehzahl.
• Alle Adaptionswerte zurücksetzen: Setzt alle von der Motorsteuerungseinheit (ECU) gelernten Werte zurück.
• Selbstlernende Parameter zurücksetzen: Stellt die selbstlernenden Parameter des Motorsteuerungssystems wieder her.
• Gemischadaptationswerte zurücksetzen: Setzt die Werte für die Anpassung des Kraftstoff-Luft-Gemischs zurück.
• Drosselklappenaktuator einstellen: Führt Basis- und Notpositions-Einstellungen für den Drosselklappenaktuator durch.
• Drosselgriff-Sensorsposition einstellen: Kalibriert die Position des Drosselgriff-Sensors.
• ECM - Wegfahrsperre-Synchronisation: Synchronisiert die Motorsteuerungseinheit (ECM) mit der Wegfahrsperre.
• Getriebe zurücksetzen: Stellt die Einstellungen der Getriebesteuerung wieder her.
• Gangsensor initialisieren: Initialisiert den Sensor, der den eingelegten Gang erkennt.
• Schaltwellen-Referenzwert anlernen: Lernt die Referenzwerte der Schaltwelle neu ein.
• Quickshifter aktivieren/deaktivieren: Schaltet die Quickshifter-Funktion ein oder aus.
• Launch-Control-Modus einstellen: Konfiguriert die Einstellungen für die Launch Control.
• Auspuffklappe einstellen: Kalibriert die Position der Auspuffklappe.
• Stundenzähler zurücksetzen: Setzt die Motorlaufstunden zurück.

Fahrwerk, Federung und Bremsen:

• ABS-Codierung: Codiert oder passt Einstellungen des Antiblockiersystems (ABS) an.
• Elektronische Federung aktivieren/deaktivieren: Schaltet die elektronische Federung ein oder aus.
• Schlagsensor-Offset anlernen: Kalibriert den Offset des Schlagsensors der Hinterradfederung.
• Offset für Tieferlegung anpassen: Stellt den Offset der Federung nach dem Tieferlegen des Motorrads ein.
• Verwachte hellingshoek kalibratie: Kalibriert die Sensoren zur Messung des Neigungswinkels.

Karosserie und Elektronik:

• Service-interval resetten: Liest und stellt das Serviceintervall oder die verbleibende Distanz bis zum nächsten Wartungstermin ein.
• VIN schrijven: Schreibt oder ändert die Fahrzeug-Identifizierungsnummer (VIN) in einem Steuergerät.
• Instrumentenpaneel instellingen: Passt Funktionen wie Sprache, Zeit, Datum, Displaykontrast und Messeinheiten an.
• Verlichting configureren: Schaltet Funktionen ein oder aus, wie Tagfahrlicht (DRL), Kurvenlicht und das automatische Ausschalten der Blinker.
• Intensiteit verlichting aanpassen: Stellt die Lichtintensität der Blinker ein.
• Noodstopsignaal (ESS) configureren: Stellt das Emergency Stop Signal ein, das die Bremslichter bei einem Notstopp blinken lässt.
• Handvat- en zadelverwarming configureren: Aktiviert oder deaktiviert die Heizung für Griffe und Sattel.
• Connectiviteit instellen: Konfiguriert das Konnektivitätsmodul, Bluetooth und gekoppelte Geräte.

Reifendruckkontrollsystem (TPMS):

• TPMS-systeem beheren: Führt Konfigurationen und Anpassungen am Reifendruckkontrollsystem durch.
• Bandenspanningssensoren activeren/deactiveren: Schaltet die Reifendrucksensoren im System ein oder aus.
• LF activatiesensor inleren: Lernt die niederfrequenten Aktivierungssensoren des TPMS-Systems ein.

Allgemeine Resets und Kalibrierungen:

• Regelapparaat resetten: Führt einen Reset verschiedener elektronischer Steuergeräte durch.
• Sensorwaarden opnieuw inleren: Startet das Verfahren zum erneuten Einlernen der Sensorwerte nach Austausch oder Reparatur.
• Fabriekskalibratie uitvoeren: Stellt spezifische Komponenten auf ihre Werkskalibrierung zurück.

---

Spezielle Funktionen und Möglichkeiten:

Das Gerät verfügt über verschiedene zusätzliche Funktionen, die den Diagnoseprozess unterstützen.

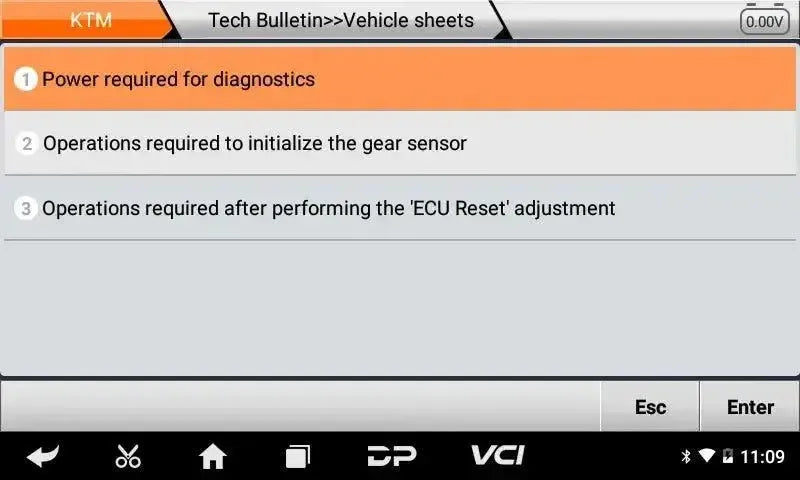

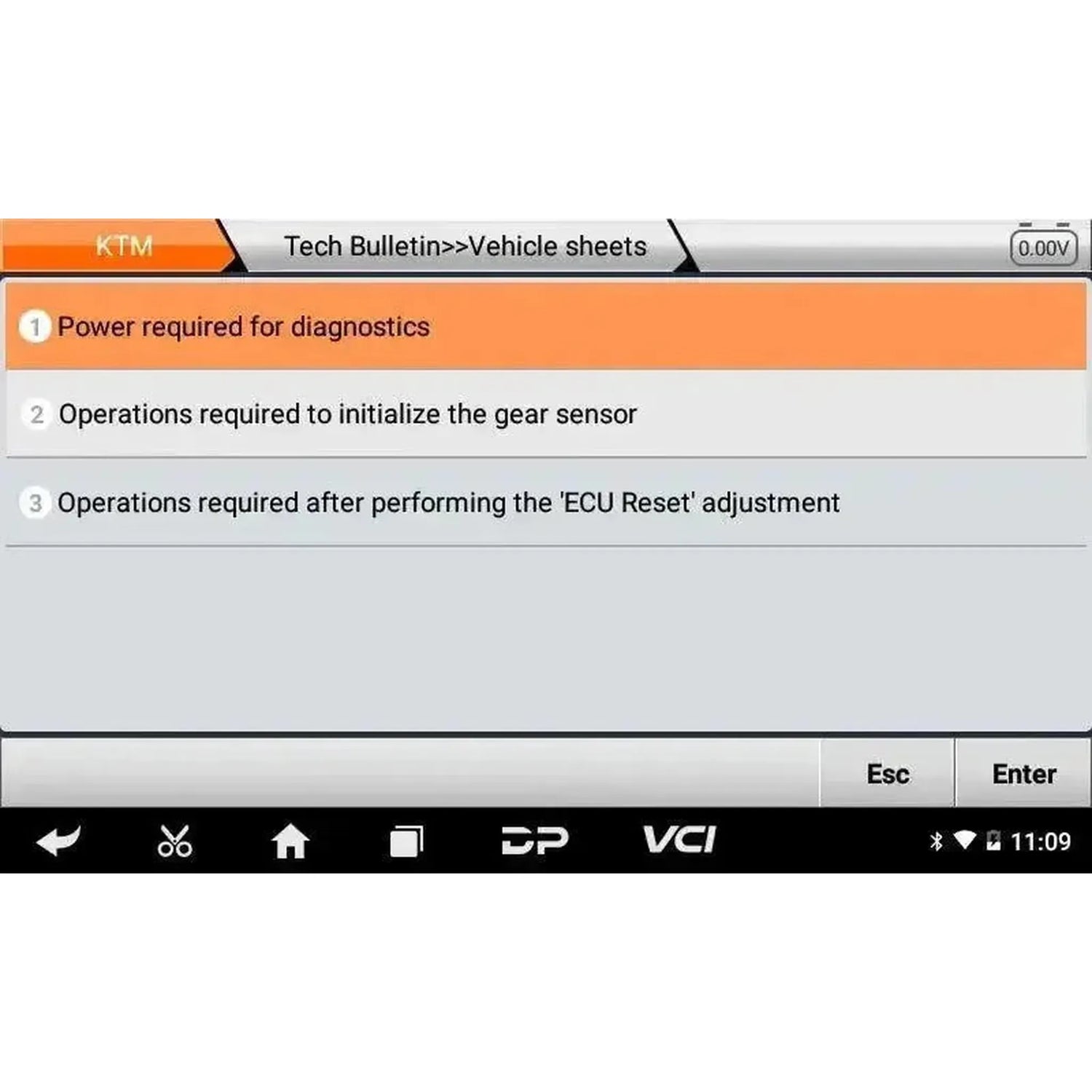

• Eingebaute Hilfefunktion: Bietet technische Dokumentation, Fehlercode-Anleitungen und andere relevante Informationen direkt auf dem Gerät.
• Software-Updates über Wi-Fi: Die Software und Fahrzeugdatenbank können direkt über eine Wi-Fi-Verbindung aktualisiert werden.

---

Optionale Erweiterungsmodule:

Die Funktionalität dieses Diagnosesystems kann mit den untenstehenden optionalen Hardwaremodulen erweitert werden. Dieses Zubehör ist speziell für die Kompatibilität mit dem Auslesegerät entwickelt.

Hardwaremodule und Zubehör:

• M002A Erdungskabel: Ein Kabel zur Herstellung einer korrekten Erdung (GND) während diagnostischer Verfahren.
• M003A multifunktionales Jumperkabel: Ein Jumperkabel, das zum Verbinden bestimmter Pins für verschiedene diagnostische Anwendungen verwendet wird.
• N004 Adapterkabel: Ein Adapterkabel, das die Verbindung mit Motorrädern von Marken wie Aprilia, Ducati, Honda, KTM, Piaggio, Vespa und Yamaha ermöglicht.

---

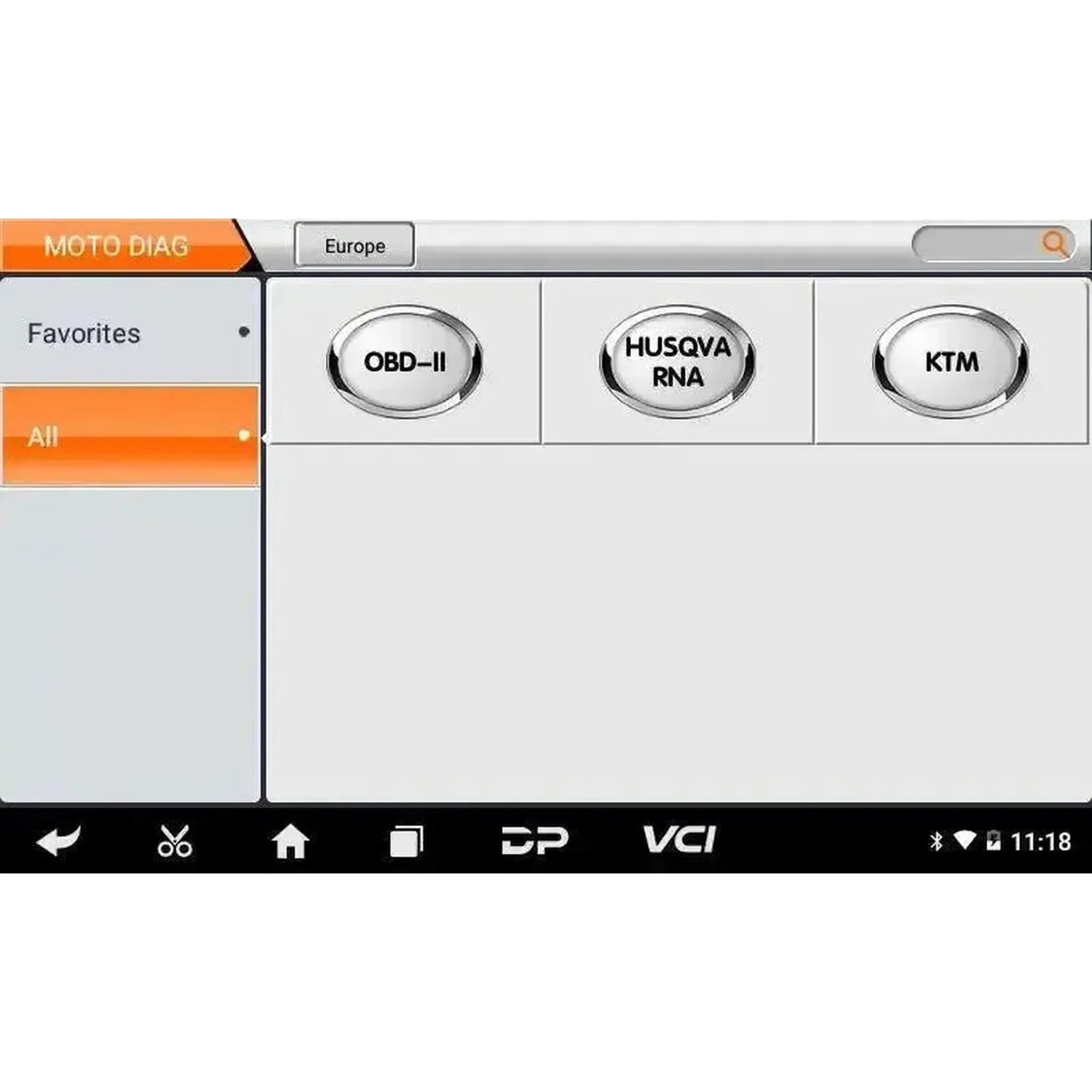

Unterstützte Fahrzeugmarken:

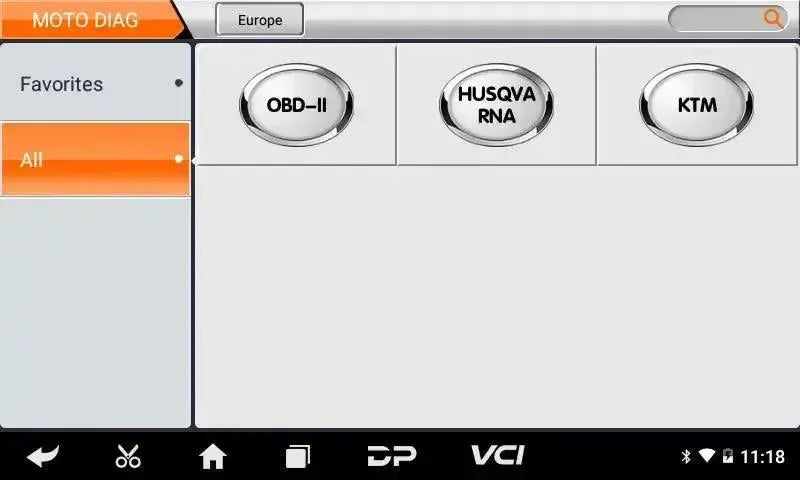

Dieses Diagnosegerät wurde speziell für die Motorradmarken KTM und Husqvarna entwickelt.

• Europäisch: Husqvarna, KTM

---

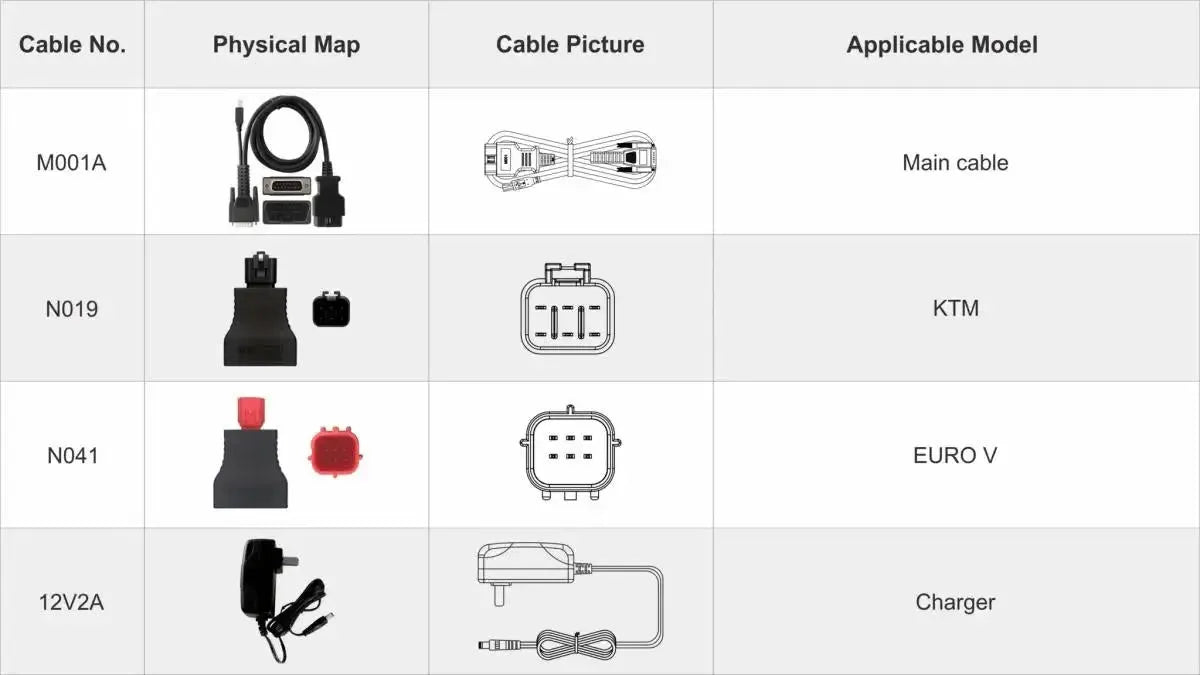

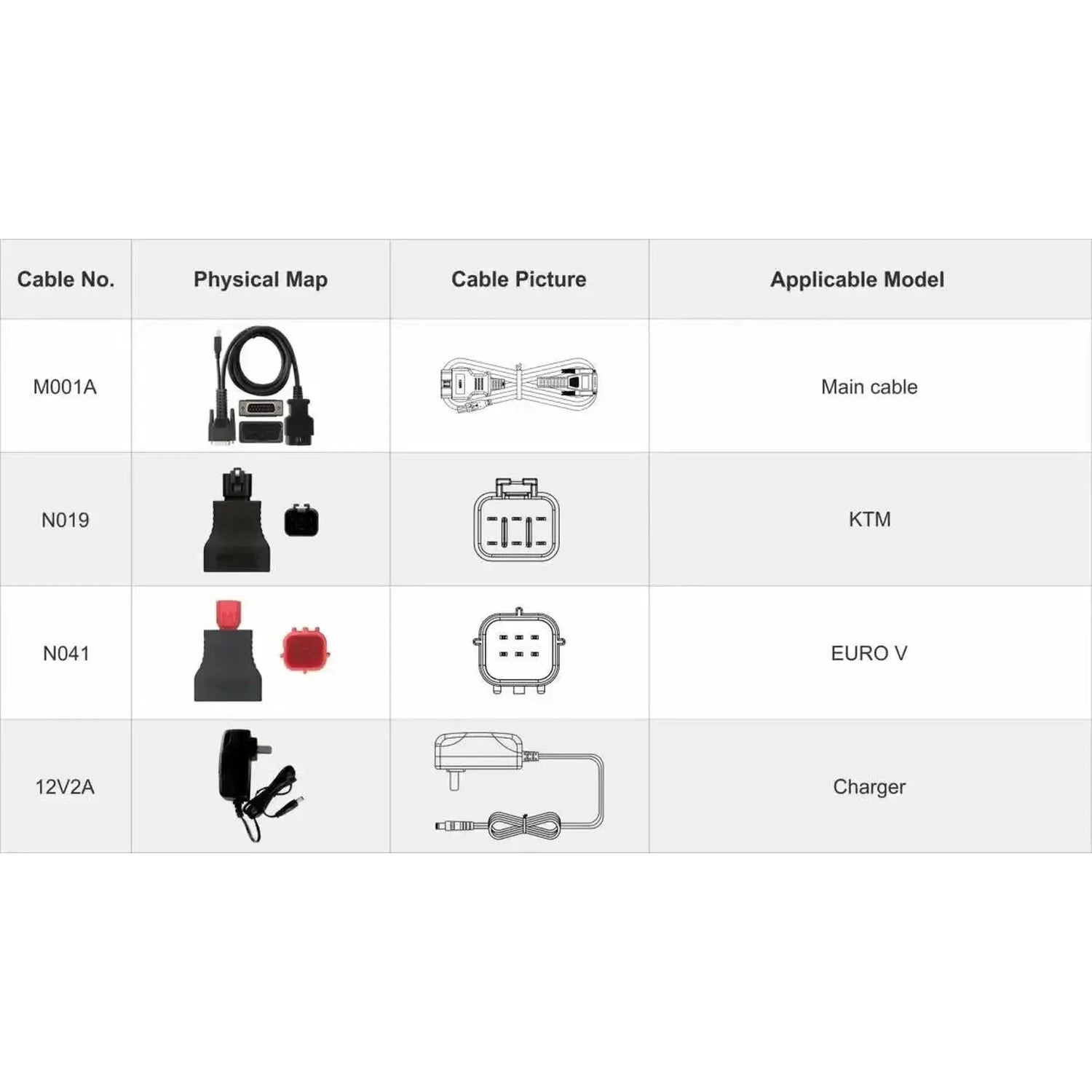

Lieferumfang:

• 1x OBDSTAR IScan KTM/Husqvarna Auslesegerät
• 1x 12V2A Ladegerät
• 1x M001A Hauptkabel
• 1x N019 KTM 6-poliges Adapterkabel
• 1x N041 EURO V 6-poliges Adapterkabel

---

Lizenzinformationen:

• Inklusive 1 Jahr Updates: Beim Kauf ist eine Update-Lizenz für 12 Monate enthalten.

Nach Ablauf der Lizenz funktioniert das Auslesegerät weiterhin basierend auf der zuletzt installierten Softwareversion. Online-Funktionen und die Möglichkeit, neue Software-Updates zu installieren, entfallen, bis die Lizenz verlängert wird.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	OBDSTAR
Produktmodell	IScan KTM/Husqvarna
Betriebssystem	Android 5.1.1
Bildschirmgröße	5,0 Zoll
Bildschirmauflösung	800 x 480 Pixel
Prozessor	RK3128 Quad-Core ARM Cortex A7
Speicher	Unterstützung für 32GB Micro SD (TF) Karte
Konnektivität	Wi-Fi, USB
Batterie	2600 mAh wiederaufladbare lithium-polymer Batterie
