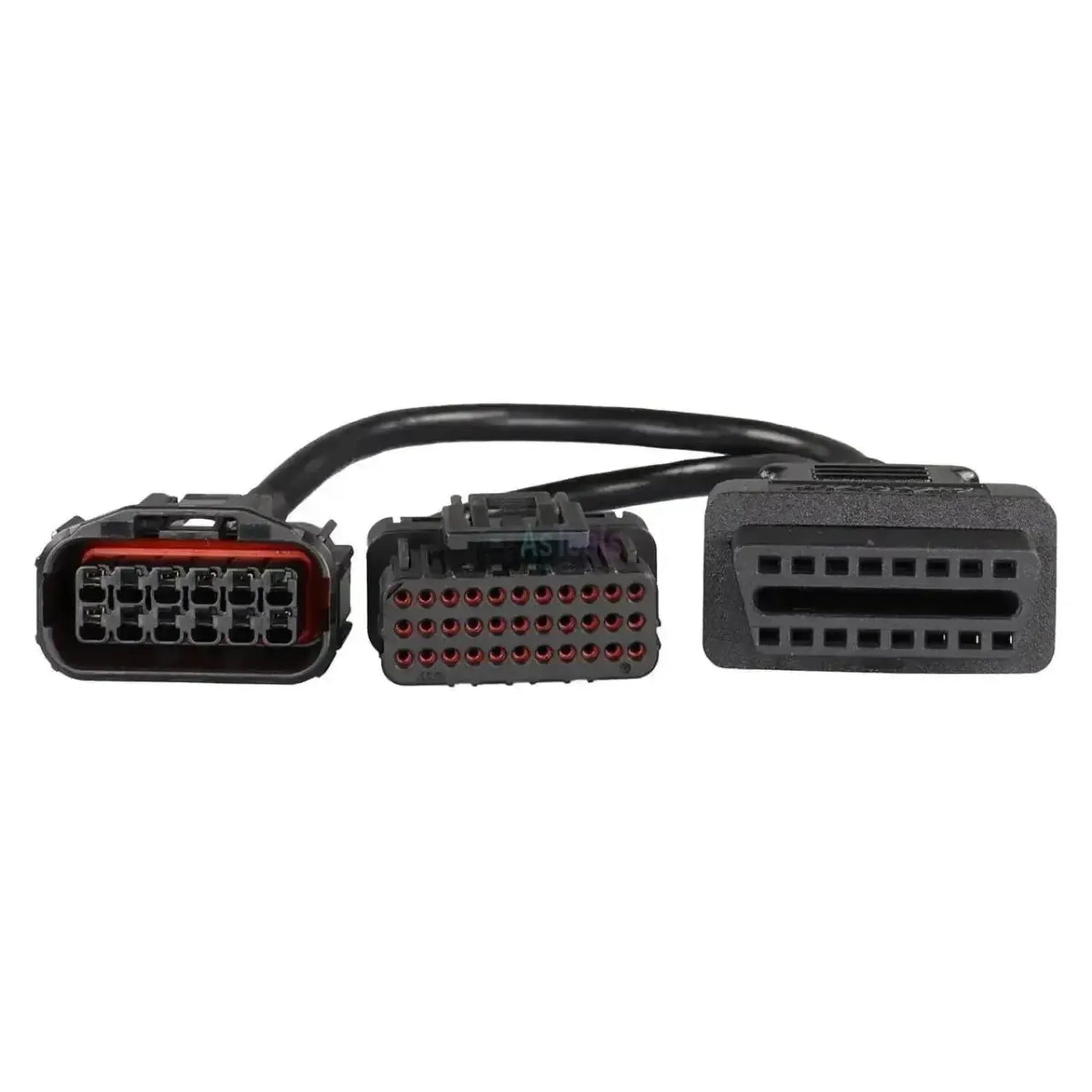

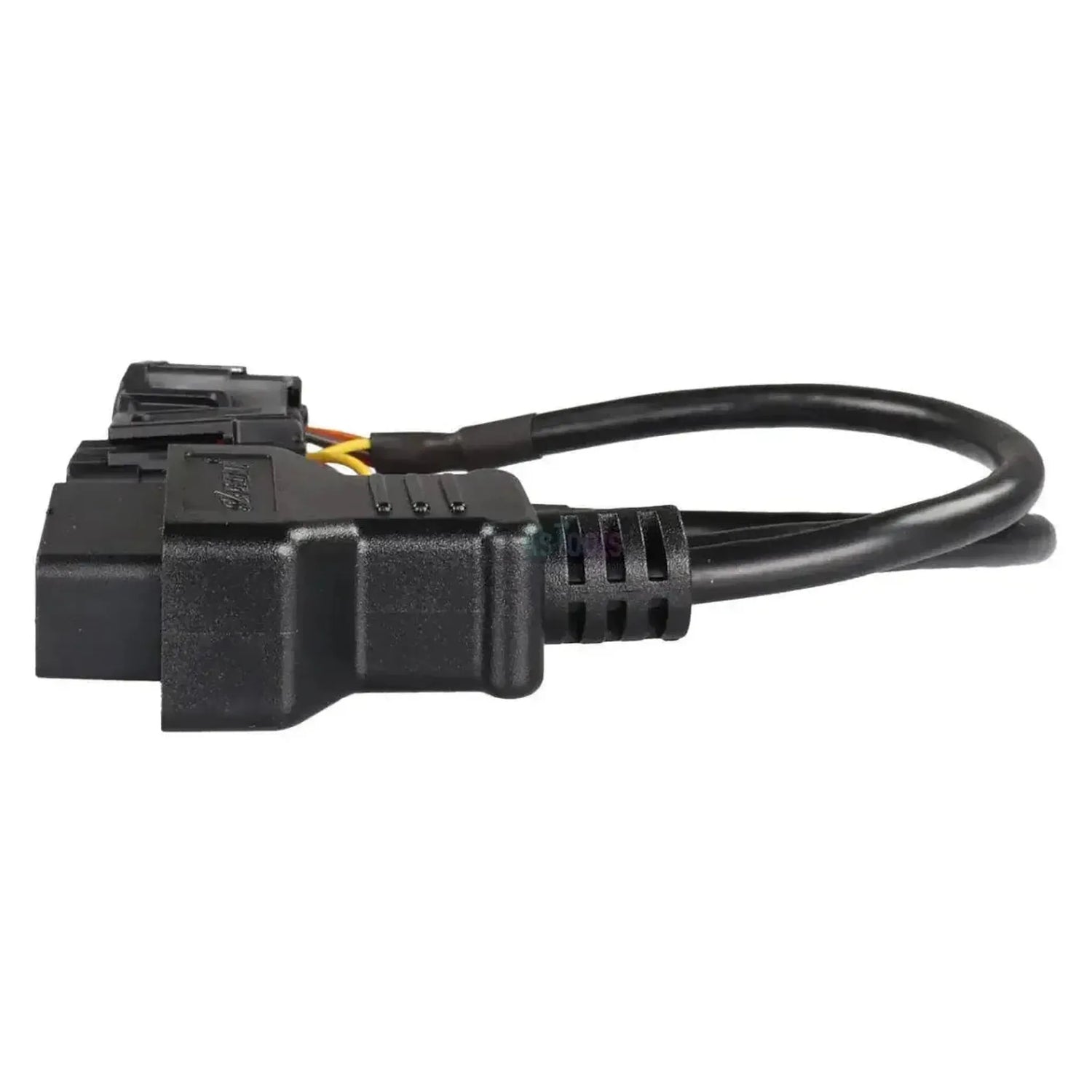

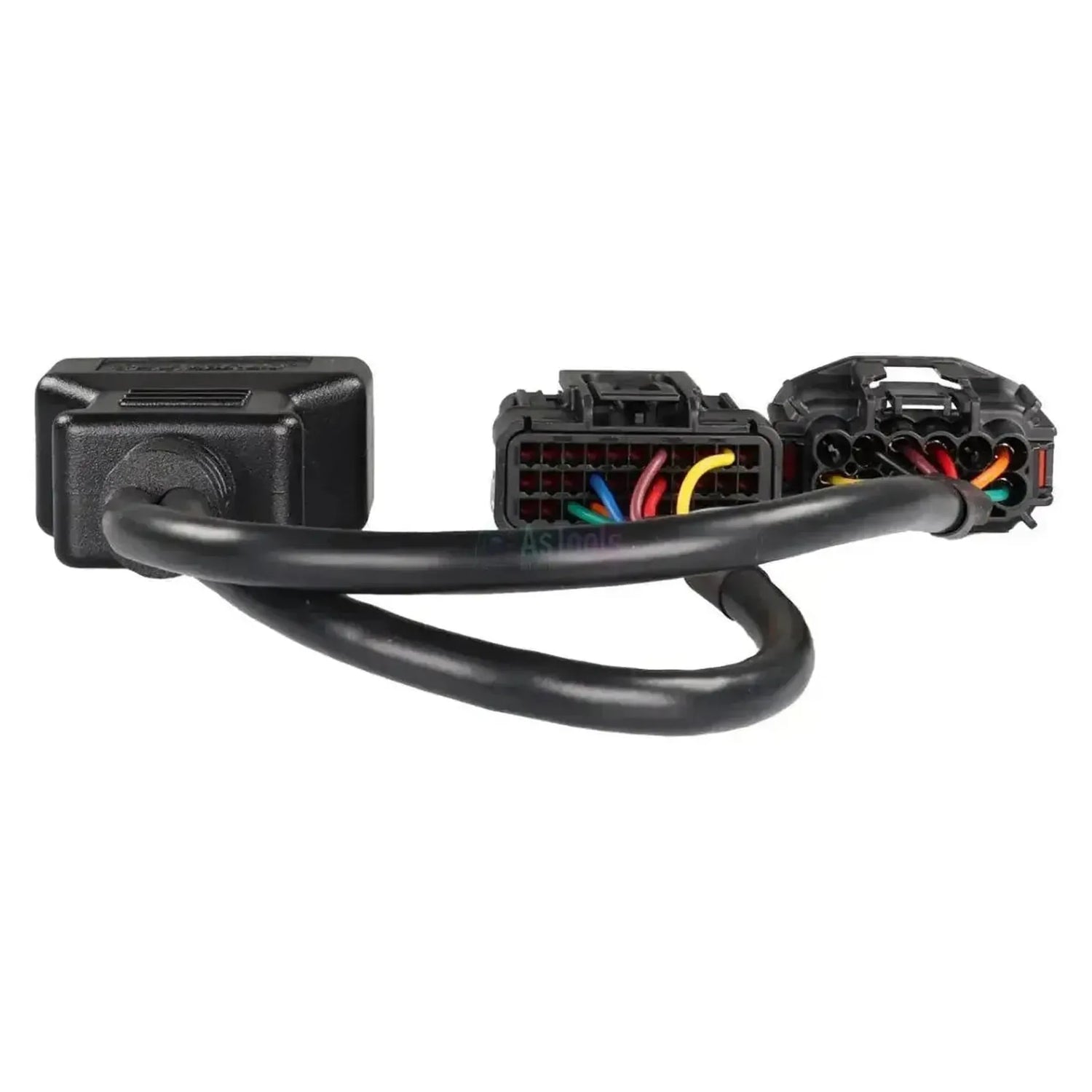

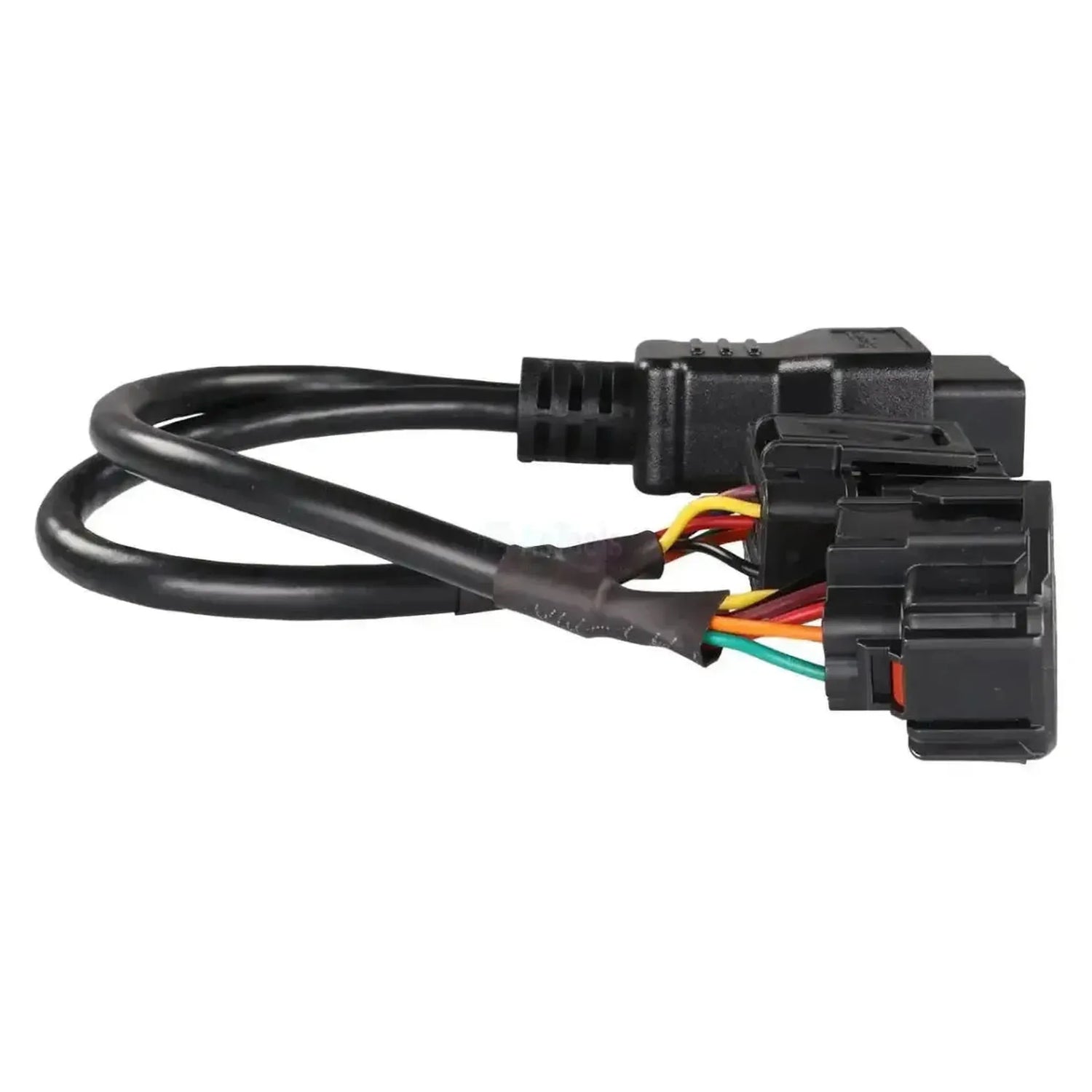

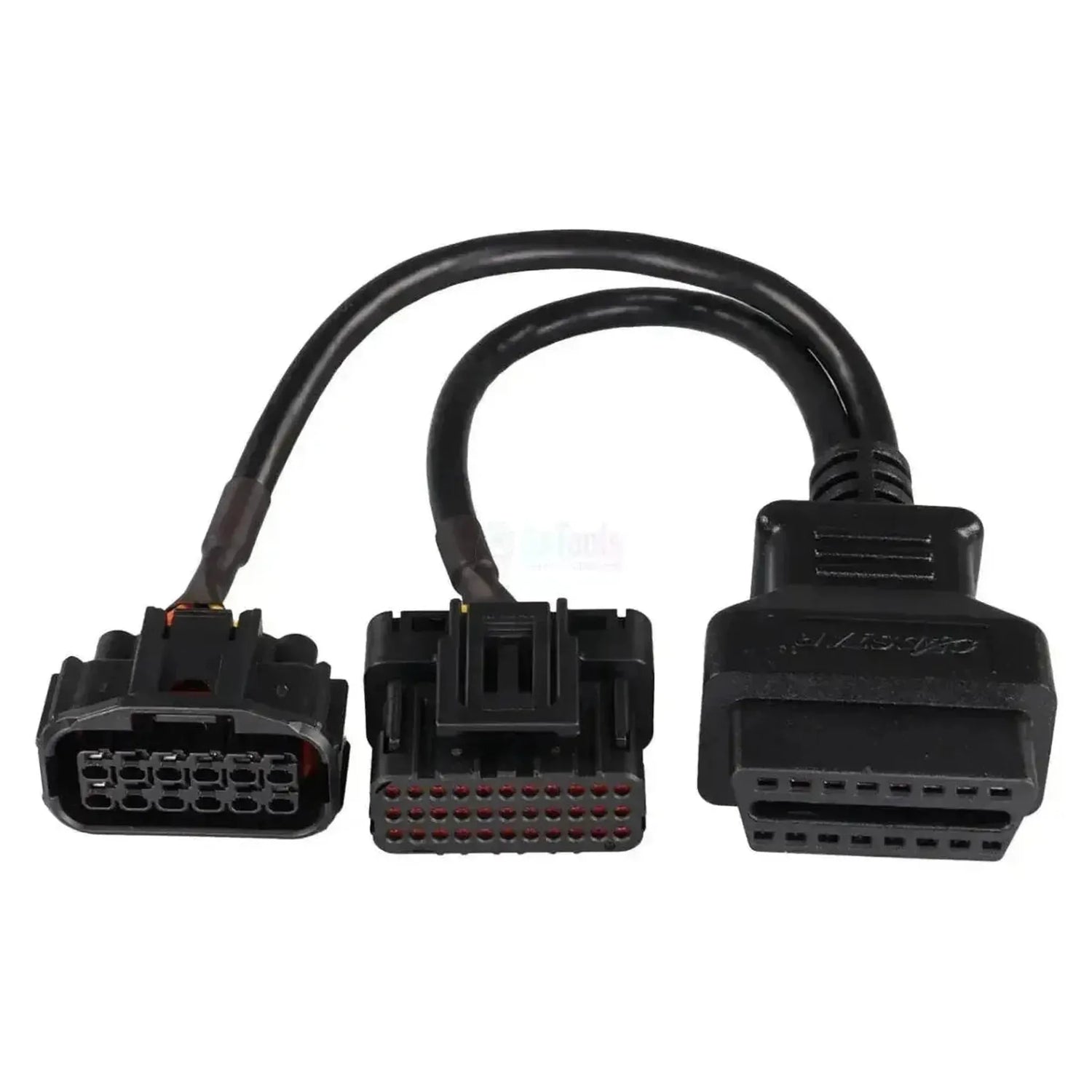

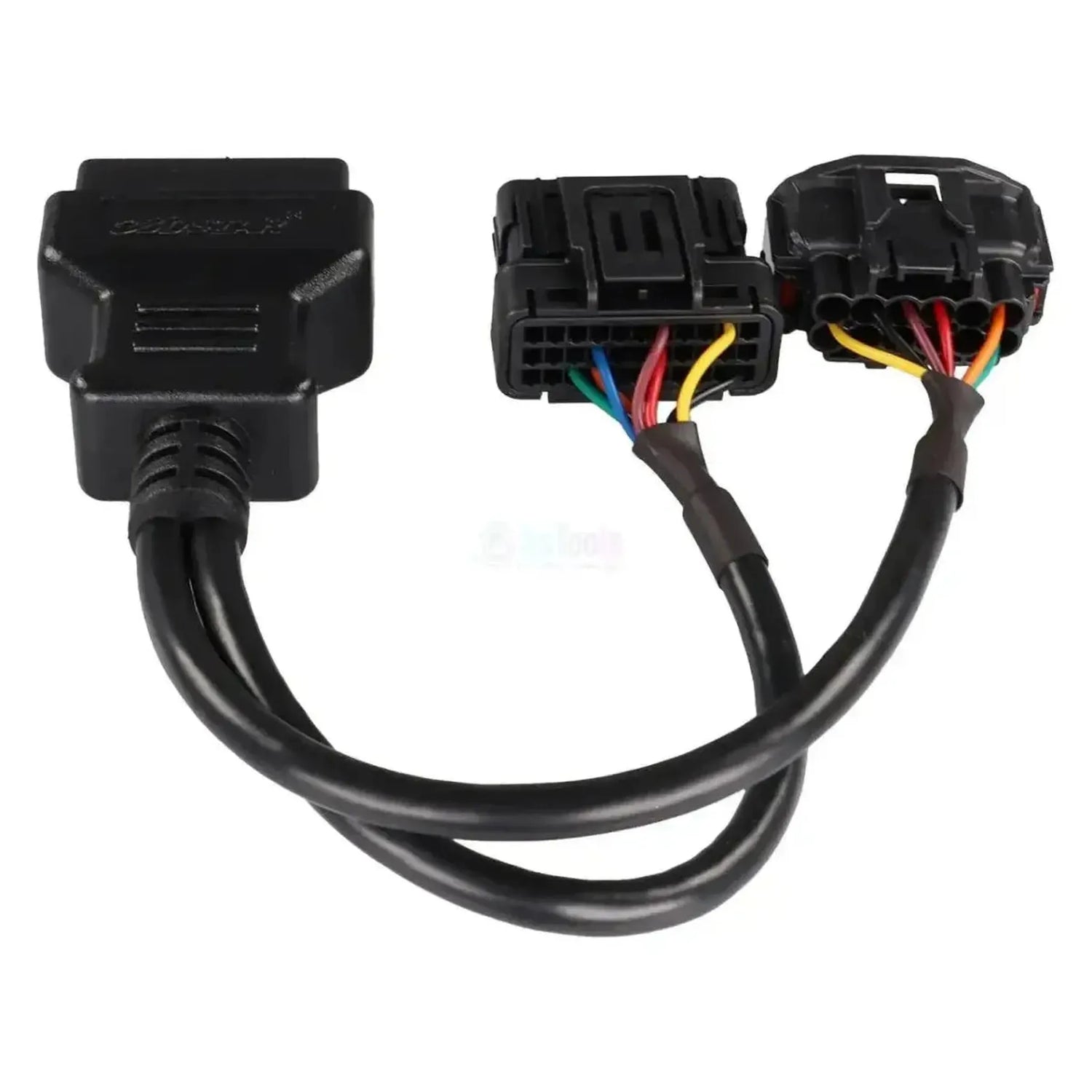

Das OBDSTAR M053 ist das Adapterkabel für die Honda-spezifischen 12-poligen und 33-poligen IMMO-Anschlüsse an Motorrädern und Rollern. Auf der Geräteseite endet das Kabel in einem Standard-16-poligen OBD2 (J1962)-Stecker, sodass Sie das Gerät an den gewohnten Anschluss anschließen.

Honda platziert den Immobiliseranschluss getrennt vom regulären Diagnoseport und verwendet dafür zwei unterschiedliche Steckerformate. Die Kommunikation erfolgt über das K-Line-Protokoll. Das Kabel übernimmt das Pinsignalrouting zwischen diesen beiden Steckertypen und der OBD2-Seite, sodass das Gerät die korrekten Signale für Schlüsselprogrammierung und Systemkonfiguration erhält. Das Kabel erschließt ausschließlich das IMMO-System. Standard-OBD2-Diagnosefunktionen wie das Auslesen von Fehlercodes oder das Überwachen von Sensorwerten gehören nicht zu diesem Anschluss. Ihr Gerät muss zudem aktive Softwareunterstützung für Honda IMMO-Anwendungen an Motorrädern haben.

VORTEILE

✔Beide IMMO-Steckerformate — Der 12-polige und der 33-polige Anschluss werden von demselben Kabel bedient.

✔Direkt am OBD2-Anschluss — Der Anschluss erfolgt ohne Zwischenadapter am 16-poligen Anschluss des Geräts.

✔Sichere Signalrouting — Die Pinbelegung zwischen beiden Steckertypen ist festgelegt, was während einer IMMO-Sitzung wichtig ist.

✔Ausgerichtet auf Schlüsselarbeiten — Das Kabel ist für Schlüsselprogrammierung und Verwaltung des Immobilisersystems über K-Line-Kommunikation vorgesehen.

HINWEISE

✕Keine Standard-OBD2-Diagnose — Das Auslesen von Fehlercodes oder das Überwachen von Sensorwerten ist bei diesem Anschluss nicht möglich.

✕Fahrzeugmodelle auf Baureihenebene definiert — Die unterstützten Anwendungen sind pro Baureihe beschrieben, ohne Baujahrangaben; konsultieren Sie die OBDSTAR-Fahrzeugliste für die aktuelle Abdeckung.

✕Ausschließlich für OBDSTAR-Geräte — Das Kabel ist nicht mit Programmier- oder Diagnosesystemen anderer Hersteller kompatibel.

✕Erweitert die Fahrzeugabdeckung nicht — Ihr Gerät muss aktive Softwareunterstützung für Honda IMMO bei Motorrädern haben.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie auf das Immobilisersystem des Honda-Motorrads oder -Rollers zu.

Steuergeräte, die Sie erreichen

IMMO-Steuergerät: Das Gerät, in dem die Schlüssel- und Transponderinformationen des Fahrzeugs gespeichert sind.
Weitere Systeme: Nicht über dieses Kabel; der Anschluss ist IMMO-Arbeiten vorbehalten.

Was Sie tun können

Schlüssel programmieren: Neue Schlüssel oder Transpondereinheiten über die K-Line-Verbindung mit dem Immobilisersystem koppeln.
IMMO-Daten auslesen: Die vorhandenen Schlüsselinformationen und den Systemstatus aus dem IMMO-Steuergerät auslesen.
Transponder überprüfen: Den Transpondercode eines Schlüssels mit den im IMMO-System gespeicherten Daten vergleichen.
Schlüssel löschen: Zuvor gekoppelte Schlüssel oder Transpondercodes aus dem Speicher entfernen.
Hinweis: Welche IMMO-Funktionen möglich sind, hängt vom Modell und der Softwareunterstützung Ihres Geräts ab.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der 12+33-polige IMMO-Anschluss, nicht das Modell. Die Unterstützung ist pro Honda-Baureihe definiert, ohne modellgebundene Baujahre. Konsultieren Sie die OBDSTAR-Fahrzeugliste für die aktuellste Abdeckung.

Honda:

CB-Baureihe (verschiedene Modelle): Motorräder mit Honda 12+33-poliger IMMO-Schnittstelle
CBR-Baureihe (verschiedene Modelle): Sportmotorräder mit Honda IMMO-System und 12+33-poliger Diagnosesteckverbindung
PCX-Baureihe: Roller und leichte Motorräder mit Honda IMMO 12+33-poliger Schnittstelle
Forza-Baureihe: Maxi-Roller mit Honda-IMMO-System und entsprechendem 12+33-poligem Stecker

💡

Wissenswert: Der Honda-IMMO-Diagnosestecker (12+33-polig) befindet sich üblicherweise unter dem Sitz oder hinter einer Abdeckplatte und nicht an einer standardisierten OBD-Position wie bei Pkw. Überprüfen Sie vor der Bestellung, ob Ihr Gerät Honda-IMMO-Funktionen für Motorräder unterstützt, denn ohne diese Softwareabdeckung ist das Kabel nutzlos.

Verpackungsinhalt

1x OBDSTAR (M053) | Honda 12+33-polig IMMO – 16-polig OBD2 Adapterkabel | Motorrad

Technische Spezifikationen

Spezifikation	Beschreibung
Hersteller	OBDSTAR
Artikelnummer	M053
Typ	Adapterkabel
Anwendung	Honda 12+33-poliger IMMO-Anschluss an Motorrädern und Rollern
Fahrzeugseite Anschluss	Honda 12+33-polig IMMO
Geräteseite Anschluss	16-polig OBD2 (J1962)
Kommunikation	K-Line
Steuergeräte	IMMO-Steuergerät (Wegfahrsperre)
Segment	Motorrad
Unterstützte Hersteller	Honda
Modellbereich	Honda-Modelle mit 12+33-poligem IMMO-Anschluss; je Serie definiert, ohne Baujahre
Erforderlich zur Nutzung	OBDSTAR-Auslesegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich	Nein; das Kabel funktioniert ohne Adapter oder Stromversorgung
Gewicht	0,1 kg
