OBDSTAR | Artikelnummer: ECU-Master-C-Bundle

OBDSTAR ECU Master | Programmierer

€374,95 inkl.

€309,88 exkl.

Software-pakket

ECU Master Hardware (Standalone) ECU Master Configuratie A (Personenauto) ECU Master Configuratie B (Motorfiets) ECU Master Configuratie C (Vrachtwagen) ECU Master Configuratie D (Airbag, incl. extra hardware) ECU Master Configuratie ABCD (Alle voertuigtypen)

Produktvarianten

Unterstützte Sprachen:

Niederländisch, Englisch, Deutsch, Tschechisch, Russisch, Griechisch

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

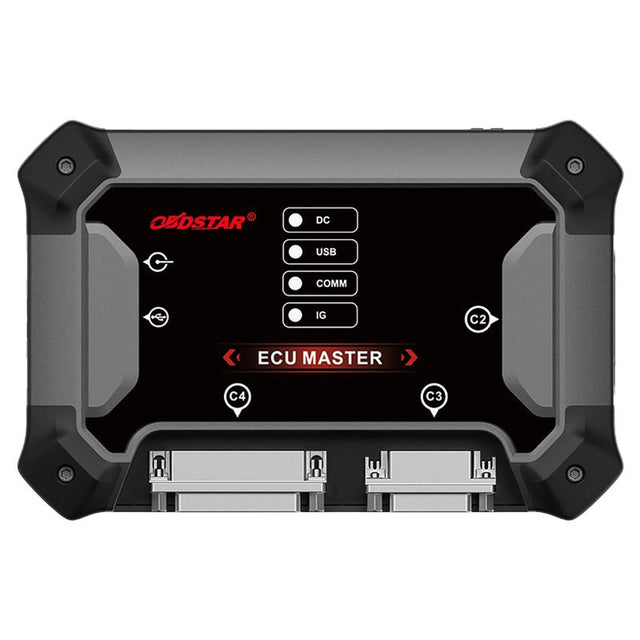

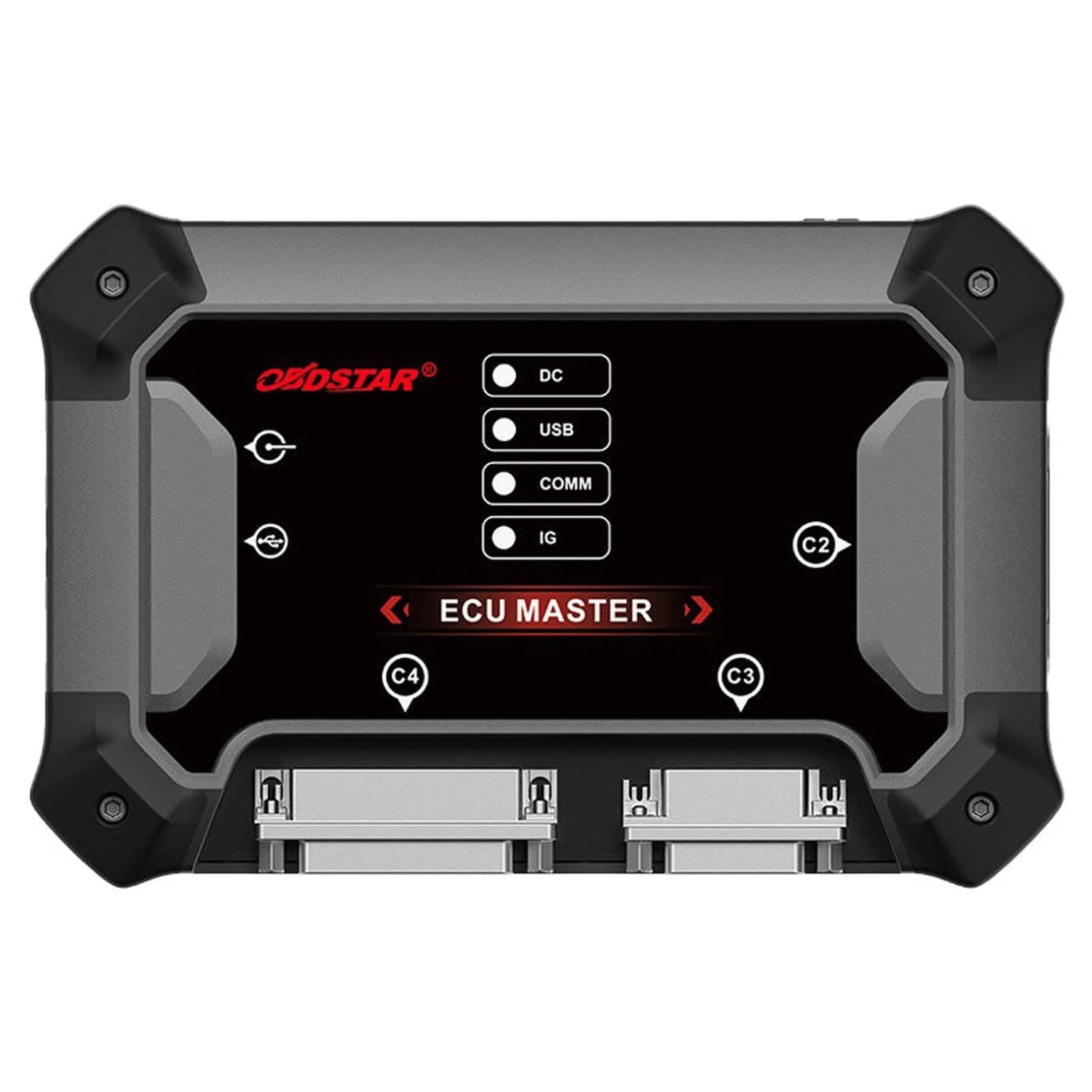

Der OBDSTAR ECU Master ist ein ECU-Programmierer, der für das Auslesen, Beschreiben und Bearbeiten von Steuergeräten in Pkw, Elektrofahrzeugen, Motorrädern und Schwerlastfahrzeugen entwickelt wurde. Das Gerät unterstützt Arbeiten an ECM, TCM, BCM, BMS, VCU und weiteren Karosserie- und Fahrwerksmodulen und ist in drei Konfigurationen erhältlich: ECU MASTER A (Pkw und EV), ECU MASTER B (Motorrad) und ECU MASTER C (HD/Schwerlast). Durch den modularen Aufbau kann der Techniker die Konfiguration wählen, die zu seinem Werkstattschwerpunkt passt.

Der ECU Master verbindet sich mit dem Steuergerät über das mitgelieferte M001C Hauptkabel, das BENCH-C V1 ECU Fisher Prüfstandskabel und den C4-10 Adapter für JTAG- und BDM-Arbeiten. Für Verbindungen auf Bauteilebene werden die W004, W005 und W006 Lötlitzen zum Lesen/Schreiben in Kombination mit den Jumperdrähten (8 Spezifikationen) und dem 3-in-1 Jumper-Verlängerungskabel verwendet. Die Kommunikation mit der PC-Software erfolgt über das USB-A-zu-USB-B-Kabel, mit dem der Techniker ECU-Daten ausliest, bearbeitet und auf einem Prüfstand zurückschreibt.

VORTEILE

✔ Erhältlich in drei Konfigurationen (A, B, C), sodass der Techniker genau die Abdeckung für Pkw, Motorrad oder Schwerlastfahrzeuge wählt.

✔ C4-10 Adapter unterstützt sowohl JTAG- als auch BDM-Modus zum Auslesen und Beschreiben von Daten auf Chip-Ebene.

✔ Mitgelieferte Jumperdrähte in 8 Ausführungen decken verschiedene Pinout-Konfigurationen am Prüfstand ab.

✔ ECU MASTER A deckt neben ECM und TCM auch BMS und VCU für Arbeiten an Elektrofahrzeugen ab.

HINWEISE

✕ Löttechniken erforderlich bei Verwendung der W004-, W005- und W006-Lötlitzen für Verbindungen auf Bauteilebene.

✕ Die drei Konfigurationen sind nicht austauschbar: ECU MASTER A unterstützt keine Motor- oder HD-Funktionen und umgekehrt.

✕ Die Arbeiten erfolgen an einem Prüfstand; das Steuergerät muss hierfür aus dem Fahrzeug ausgebaut werden.

Anwendungen und Funktionen

Der OBDSTAR ECU Master unterstützt folgende Arbeiten an Steuergeräten:

ECM-Bearbeitungen: Auslesen und Beschreiben von Motorsteuergeräten für Tuning, Reparatur und Klonen in allen drei Konfigurationen.
TCM-Bearbeitungen: Arbeiten an Getriebesteuergeräten von Pkw (Konfiguration A) und HD-Fahrzeugen (Konfiguration C).
BCM- und Chassis-Module: Lesen und Schreiben von Karosserie-, Chassis- und sonstigen Modulen für PKW und HD-Fahrzeuge.
BMS- und VCU-Operationen: Zugriff auf Batterie-Management- und Fahrzeugsteuerungs-Module von Elektrofahrzeugen über Konfiguration A.
Motorrad-ECM: Lesen und Schreiben des Motorsteuergeräts bei Motorrädern über Konfiguration B.
JTAG-Operationen: Auslesen und Schreiben von Daten über die JTAG-Schnittstelle mit dem C4-10 Adapter.
BDM-Operationen: Auslesen und Schreiben von Daten im BDM-Modus mit dem C4-10 Adapter.
Operationen auf Komponentenebene: Lesen und Schreiben über Lötverbindungen mit den W004-, W005- und W006-Leitungen für Situationen, in denen die Standard-Bench-Anschluss nicht ausreicht.

Besondere Funktionen und Möglichkeiten

Der ECU Master verfügt über einige Funktionen, die ihn im ECU-Programmiersegment auszeichnen:

Modulare Konfigurationsauswahl: Eine Plattform mit drei Hardwarekonfigurationen (A, B, C), sodass die Werkstatt die Investition an die tatsächliche Fahrzeugmischung anpassen kann.
Kombinierter JTAG/BDM-Adapter: Der C4-10 Adapter bedient beide Debug-Schnittstellen, wodurch separate Adapter für jeden Modus überflüssig sind.
3-in-1 Jumper-Verlängerungskabel: Ermöglicht das Verlängern und Kombinieren von Jumperverbindungen ohne zusätzliches loses Kabel.

Lieferumfang

1x OBDSTAR ECU Master | Programmierer
1x 14V / 60W Ladegerät
1x M001C Hauptkabel
1x USB-A zu USB-B Kabel
1x BENCH-C V1 ECU Fisher Bench-Kabel
1x Satz Jumperdrähte (8 Spezifikationen)
1x 3-in-1 Jumper-Verlängerungskabel
1x C4-10 Adapter (JTAG/BDM)
1x W004 Lese-/Schreib-Lötleitung
1x W005 Lese-/Schreib-Lötleitung
1x W006 Lese-/Schreib-Lötleitung

💡

Gut zu wissen: Prüfen Sie vor dem Kauf, welche Konfiguration (A, B oder C) zu den Fahrzeugtypen in Ihrer Werkstatt passt. Die Unterstützung pro Softwarefunktion (ECM, TCM, BMS/VCU, BCM/CHASSIS) variiert je nach Konfiguration und bestimmt direkt, welche Arbeiten Sie mit dem Gerät ausführen können.

Technische Spezifikationen

Spezifikation	Beschreibung
Produktmarke	OBDSTAR
Produktmodell	ECU Master
Produkttyp	ECU-Programmierer
Verfügbare Konfigurationen	ECU MASTER A (PKW, EV), ECU MASTER B (Motorrad), ECU MASTER C (HD)
Unterstützte Module (A)	ECM, TCM, KAROSSERIE/CHASSIS/ANDERE, BMS/VCU/ANDERE
Unterstützte Module (B)	ECM (Motorrad)
Unterstützte Module (C)	ECM, TCM, KAROSSERIE/CHASSIS/ANDERE (HD)
Debug-Schnittstellen	JTAG und BDM (über C4-10 Adapter)
Verbindung mit PC	USB-A zu USB-B
Stromversorgung	14V / 60W Adapter
