OBDSTAR  |  SKU: M046

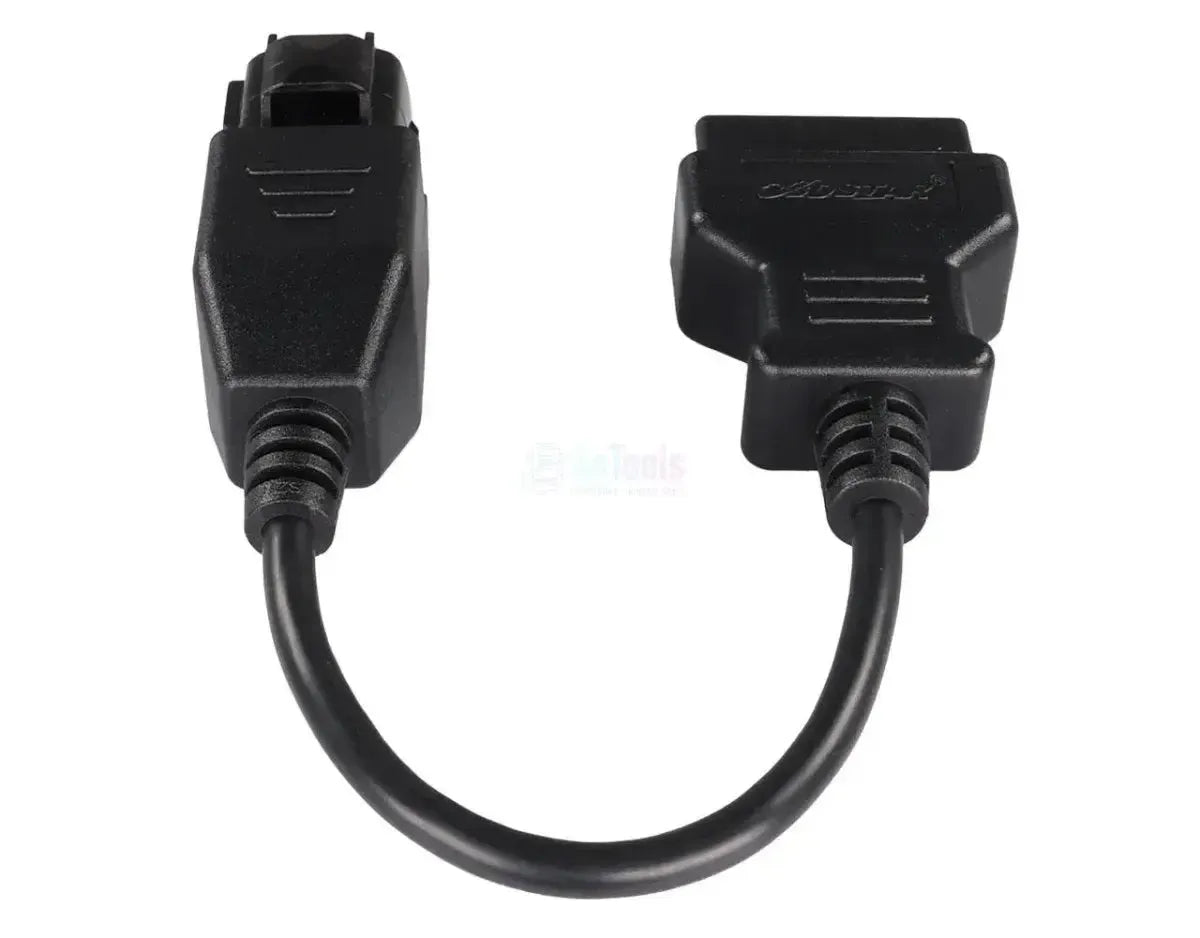

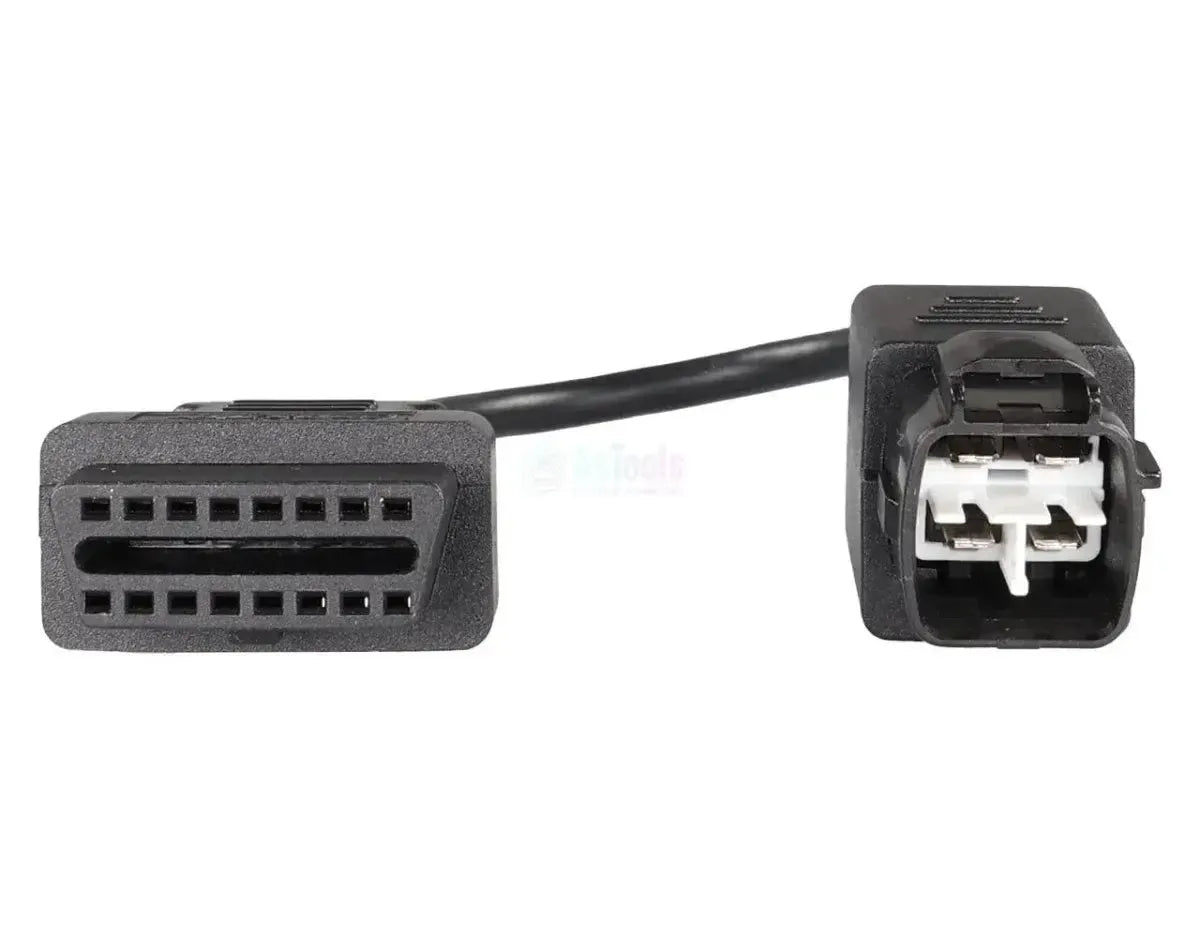

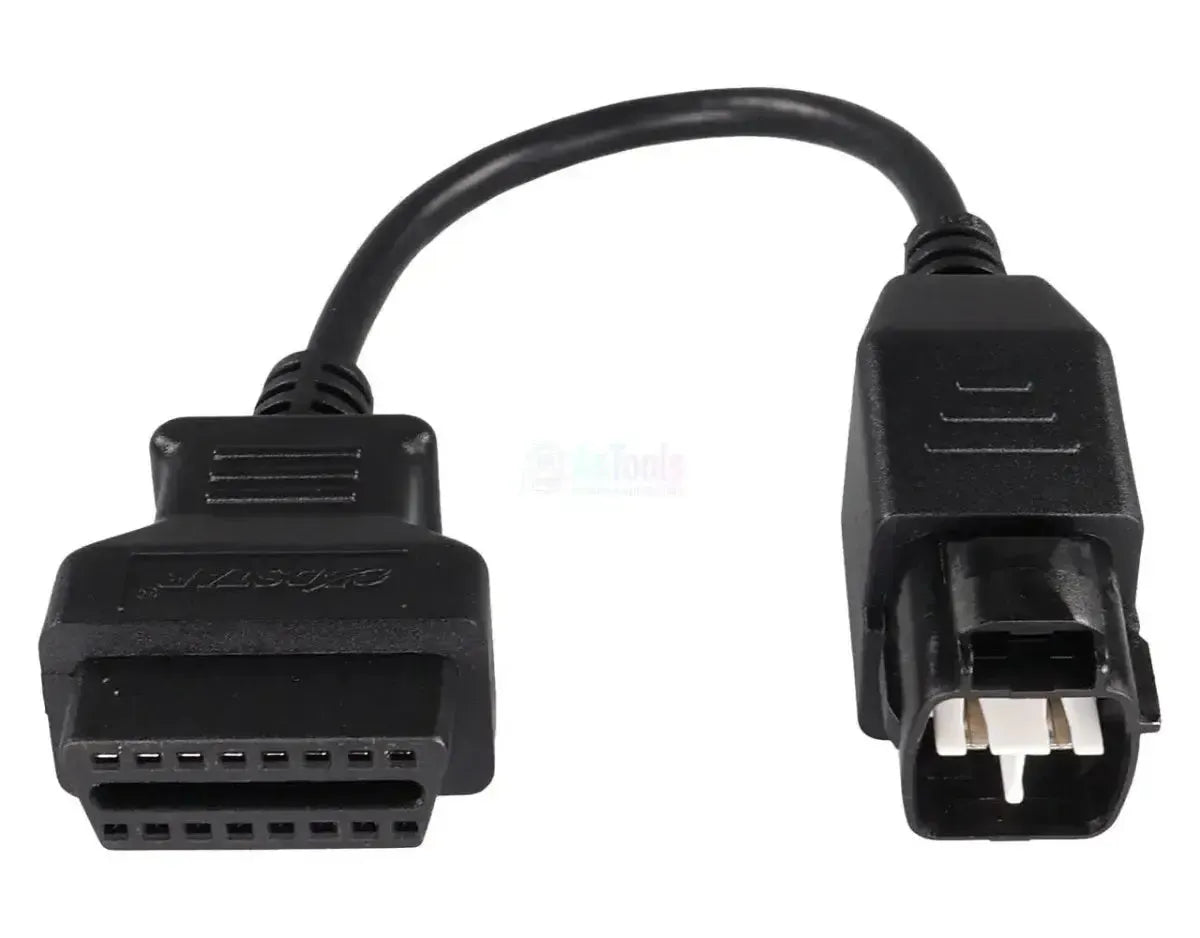

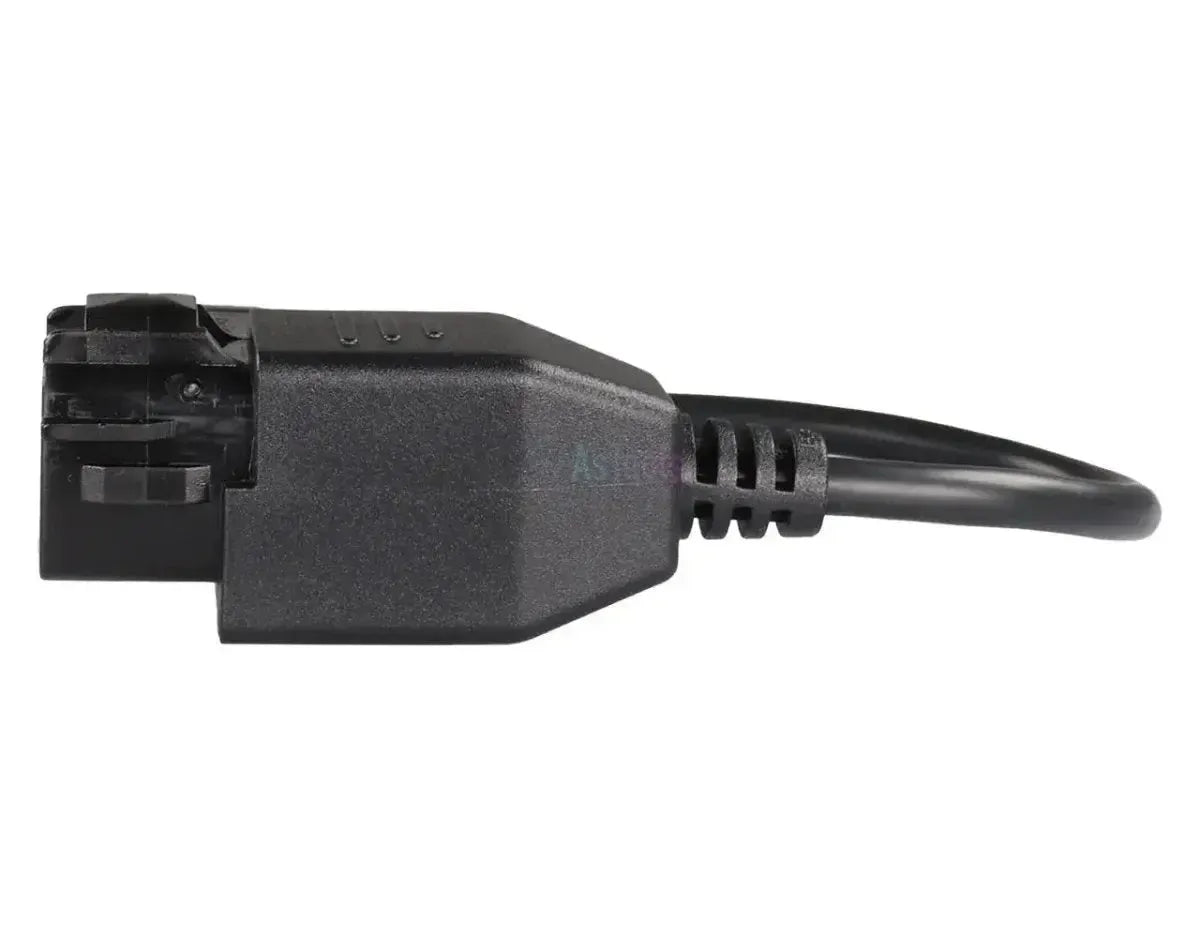

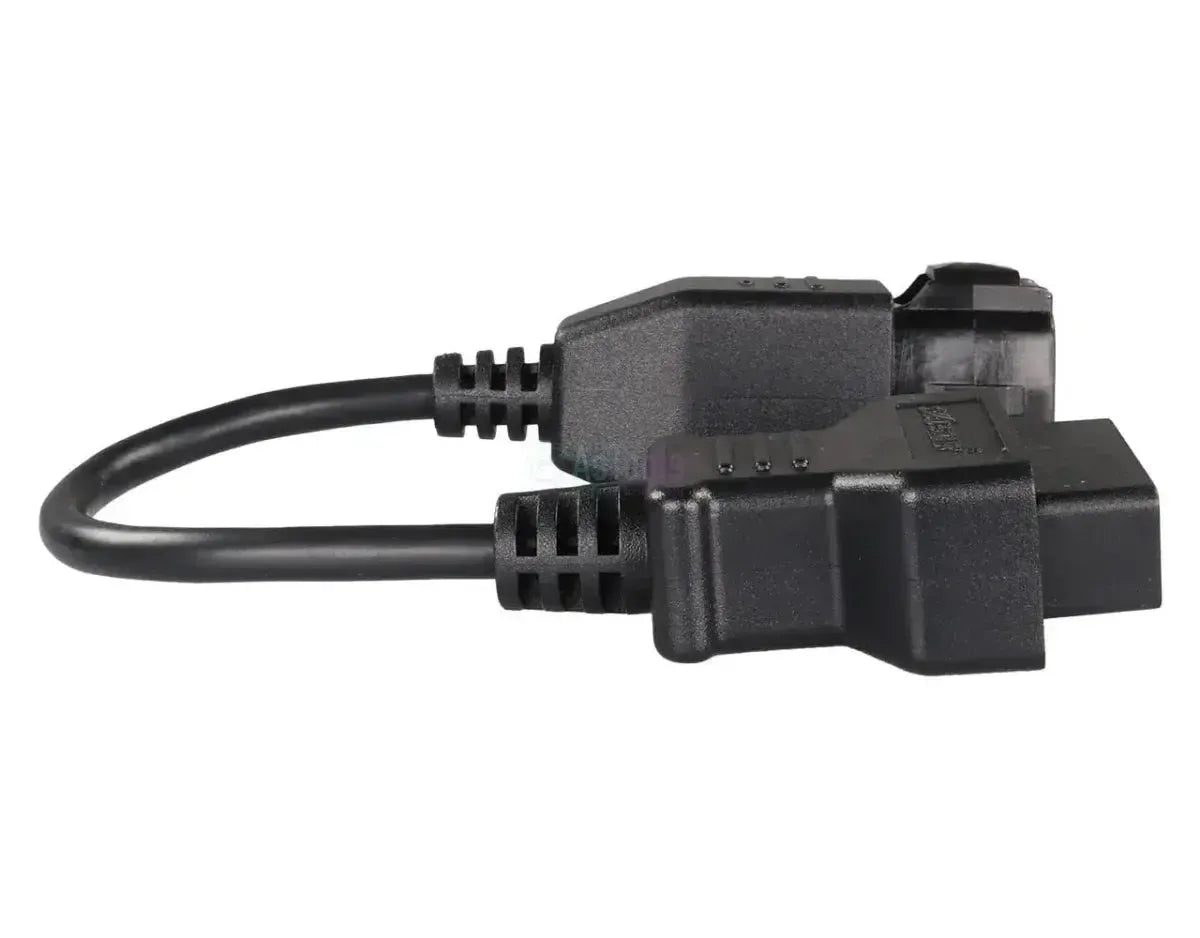

OBDSTAR (M046) | Benelli 4-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad

€25,95 inkl.
€21,45 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das OBDSTAR M046 ist das Adapterkabel für die 4-polige Diagnosebuchse von Benelli-Motorrädern. Auf der Fahrzeugseite sitzt der herstellerspezifische 4-polige Stecker, auf der Geräteseite ein Standard-16-pins OBD2 (J1962)-Anschluss für Ihr OBDSTAR-Gerät.

Benelli nutzt für die Bremsregelung eine eigene 4-polige Buchse, die von der üblichen Diagnoseschnittstelle unabhängig ist. Das Kabel ist eine passive Pinbelegung: die relevanten Signalleitungen dieser Buchse werden auf die entsprechenden Pinpositionen innerhalb des J1962-Gehäuses umgesetzt, ohne zusätzliche Elektronik im Signalpfad. Dieser Anschluss ist für die ABS-Diagnose vorgesehen. Andere Fahrzeugsysteme werden damit nicht erreicht. Was Sie innerhalb des ABS durchführen können, hängt von der Software Ihres Geräts ab.

VORTEILE

✔Passt auf die herstellereigene 4-polige Buchse — Anschluss ohne Umbauten am Motorrad oder der Verkabelung möglich.
✔Passive Pinbelegung — Ohne zusätzliche Elektronik im Signalpfad bleibt das Signal unverändert.
✔Ausgerichtet auf ABS-Arbeiten — Das Kabel ist direkt einsatzbereit für die Diagnose am ABS kompatibler Benelli-Modelle.
✔Ein Kabel für mehrere Modelle — Dieselbe Buchse findet sich bei den BN-, TNT- und TRK-Modellen in der Liste unten.

EINSCHRÄNKUNGEN

✕Begrenzt auf ABS-Diagnose — Motormanagement und andere Fahrzeugsysteme werden über diesen Anschluss nicht erreicht.
✕Baujahre nicht dokumentiert — Für die genannten Modelle sind keine Baujahre dokumentiert; konsultieren Sie die OBDSTAR-Kompatibilitätsliste.
✕Ausschließlich für OBDSTAR-Geräte — Diagnosegeräte anderer Hersteller werden nicht unterstützt.
✕Erweitert die Fahrzeugabdeckung nicht — Ob das ABS Ihres Modells tatsächlich auslesbar ist, bestimmt die Software Ihres Geräts.

Anwendungen und Funktionen

Über diese Verbindung erreichen Sie das Bremskontrollsystem des Motorrads.

Steuergeräte, die Sie erreichen

  • ABS-Steuergerät: Das Bremskontrollsystem, das auf der 4-poligen Benelli-Buchse angeschlossen ist.
  • Weitere Steuergeräte: Nicht über dieses Kabel erreichbar; die Buchse ist für ABS-Diagnose vorgesehen.

Was Sie tun können

  • ABS-System auslesen: Das ABS über die 4-polige Buchse mit dem angeschlossenen OBDSTAR-Gerät ansprechen.
  • Fehlerbild bewerten: Die Daten, die das ABS-Steuergerät über diese Schnittstelle freigibt, werden auf Ihrem Gerät angezeigt.
  • Anschließen ohne Eingriff: Die Buchse wird so verwendet, wie sie am Motorrad sitzt; es müssen keine Teile demontiert oder angepasst werden.
  • Mehrere Modelle bedienen: Das gleiche Kabel passt auf die Benelli-Modelle in der Liste unten.
  • Hinweis: Der Anwendungsbereich bleibt auf ABS-Diagnose beschränkt und ist darüber hinaus von der Abdeckung Ihres Geräts abhängig.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist die 4-polige Diagnosebuchse, nicht das Modell. Die folgenden Benelli-Modelle sind mit dieser Buchse ausgestattet. Baujahre sind dabei nicht dokumentiert; die Kompatibilitätsliste von OBDSTAR ist dafür maßgeblich.

Benelli:

  • BN 302: (Baujahre entnehmen Sie bitte der OBDSTAR-Kompatibilitätsliste)
  • BN 600: (Baujahre entnehmen Sie bitte der OBDSTAR-Kompatibilitätsliste)
  • TNT 300: (Baujahre entnehmen Sie bitte der OBDSTAR-Kompatibilitätsliste)
  • TNT 600: (Baujahre entnehmen Sie bitte der OBDSTAR-Kompatibilitätsliste)
  • TRK 502: (Baujahre entnehmen Sie bitte der OBDSTAR-Kompatibilitätsliste)
💡
Gut zu wissen: Die 4-polige Benelli-Diagnosebuchse befindet sich üblicherweise unter der Verkleidung oder in der Nähe des Lenkers; schlagen Sie im Fahrzeughandbuch nach, um die genaue Position für Ihr Modell zu finden. Überprüfen Sie vor der Bestellung, ob Ihre Benelli die 4-polige Buchse hat und ob Ihr Gerät ABS-Diagnose für diese Marke unterstützt.

Verpackungsinhalt

  • 1x OBDSTAR (M046) | Benelli 4-pins OBD – 16-pins OBD2 Adapterkabel | Motorrad

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
OBDSTAR
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • OBDSTAR
Ob das Kabel einen separaten Stromanschluss benötigt, zum Beispiel über Batterieklemmen. Ein passives Kabel funktioniert ohne.Eigene Stromversorgung nötig

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
4-poliger OBD
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2 (J1962)

Maße und Gewicht

Wie schwer das Kabel oder der Adapter ist.Gewicht
0,1 kg
Steuergeräte
ABS-Steuergerät

Weitere Spezifikationen

Anwendung
Benelli 4-pins Diagnosestecker (ABS)
Geräteseite
16-pins OBD2 (J1962)
Modellbereich
Benelli-Modelle mit 4-pins Diagnosestecker; Baujahre nicht dokumentiert
Erforderlich zur Verwendung
OBDSTAR Auslesegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich
Nein; das Kabel funktioniert ohne Adapter oder Stromversorgung
