OBDSTAR  |  SKU: M021A

OBDSTAR (M021A) | Universelles 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad

€24,95 inkl.
€20,62 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

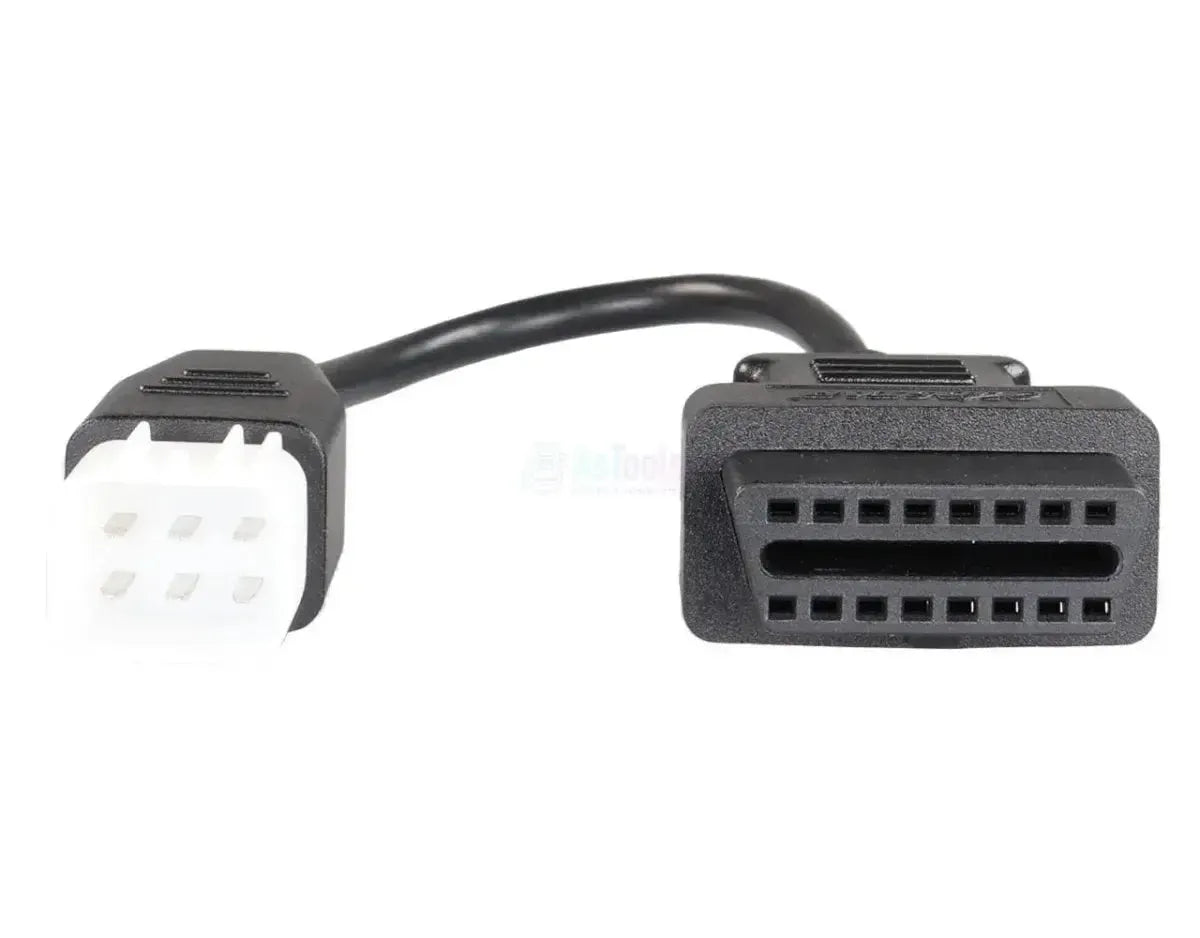

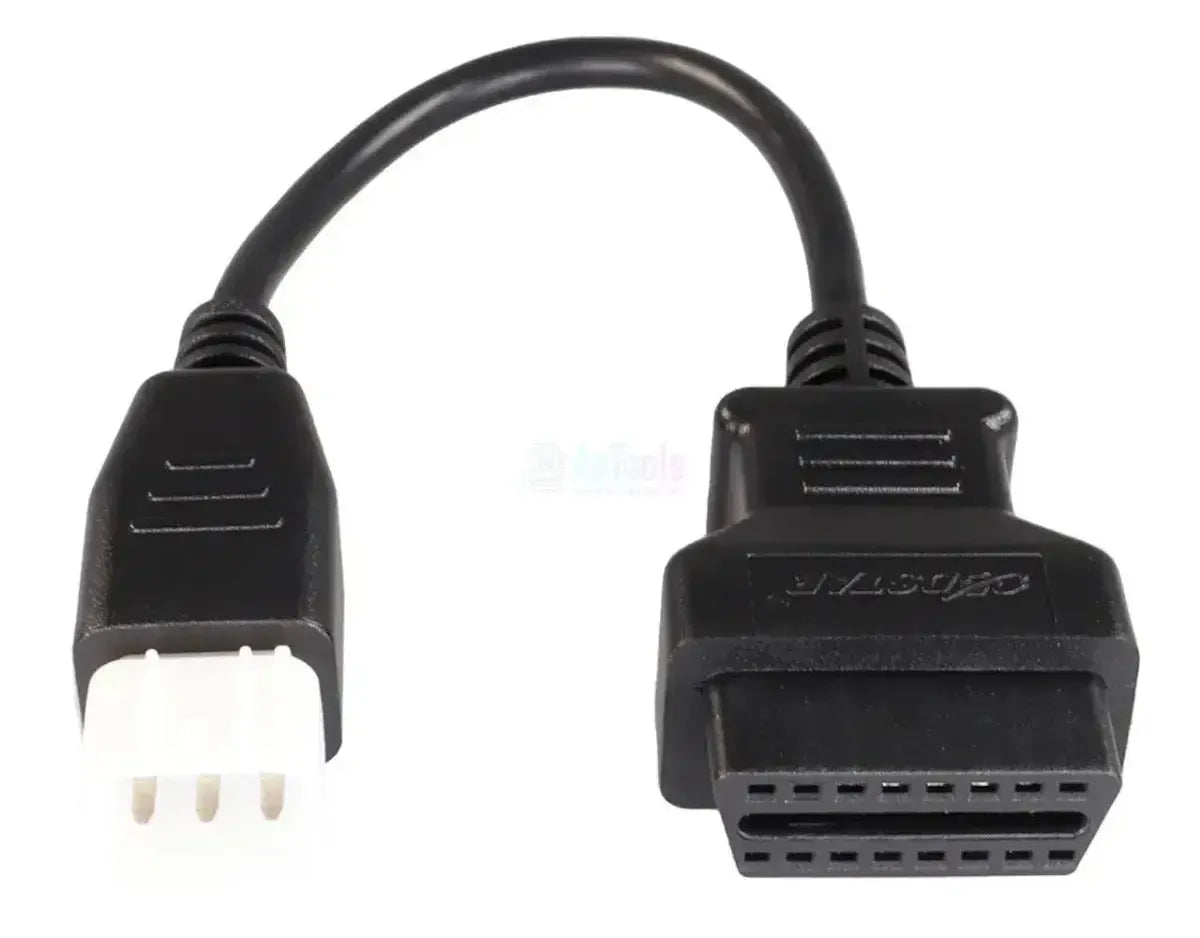

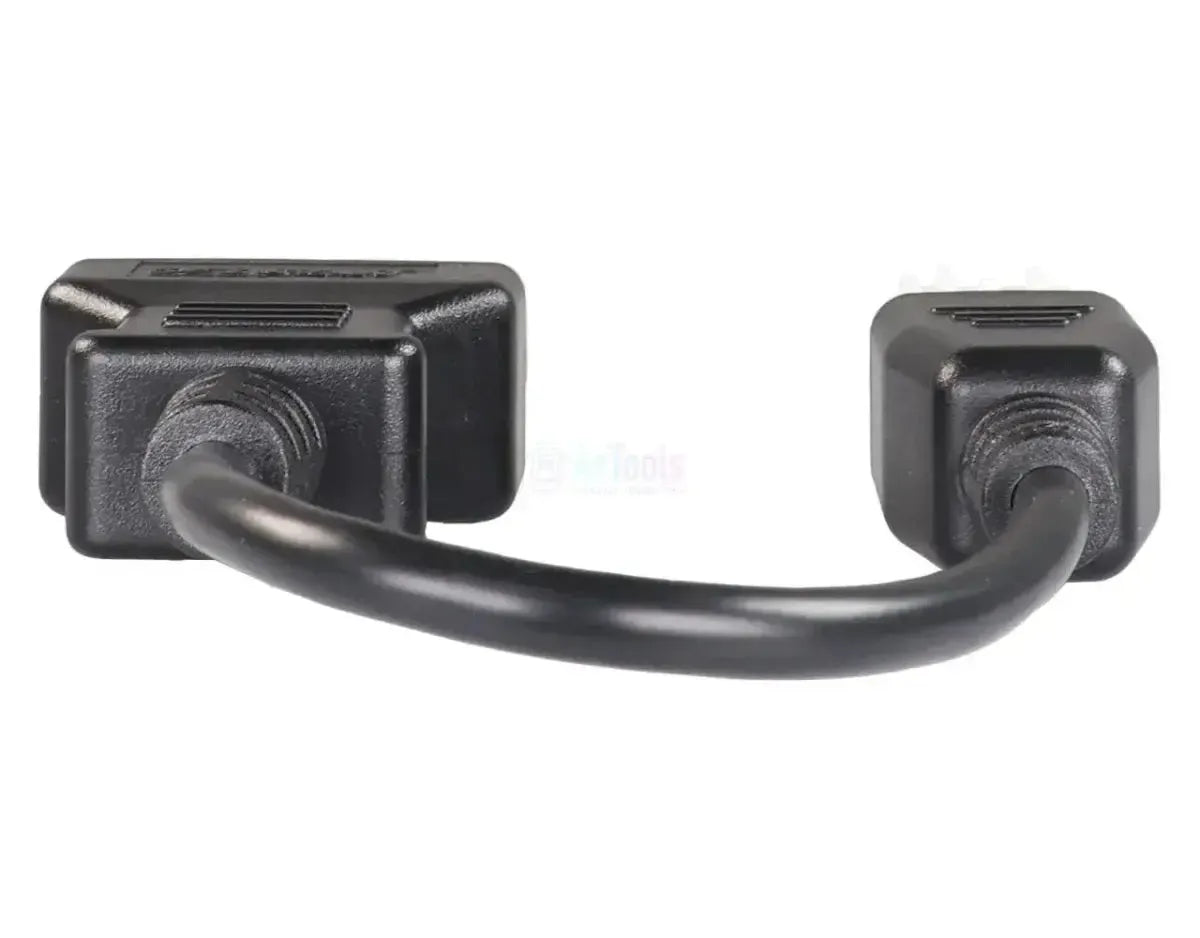

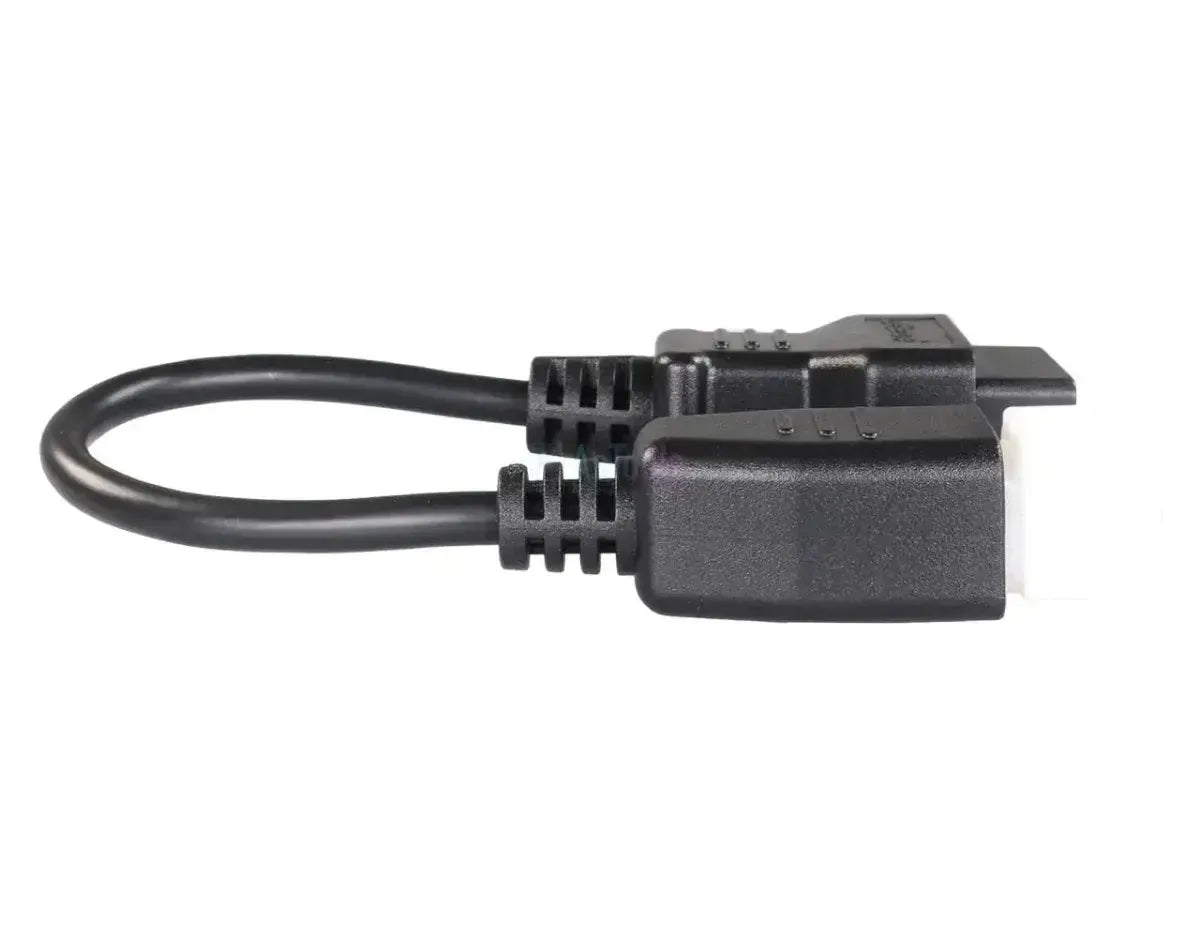

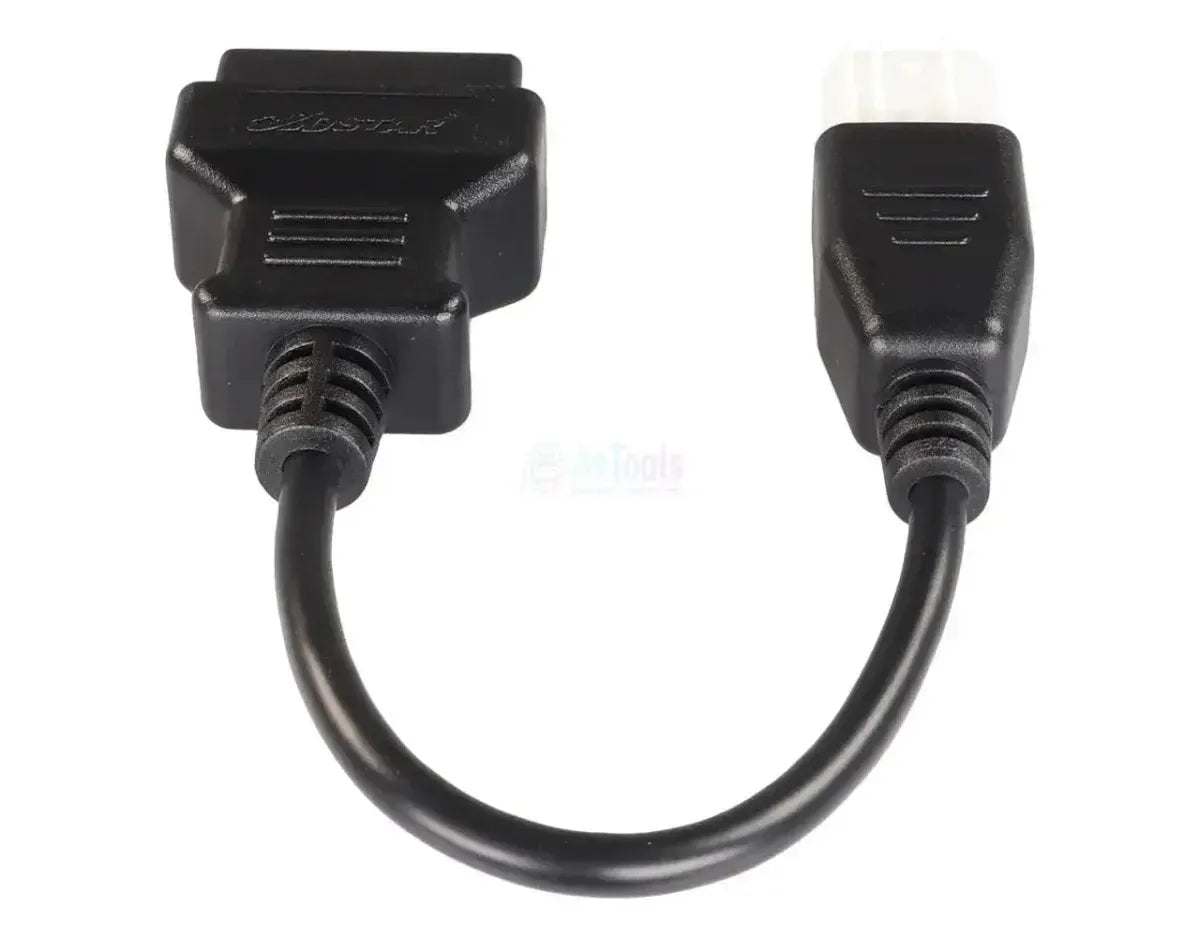

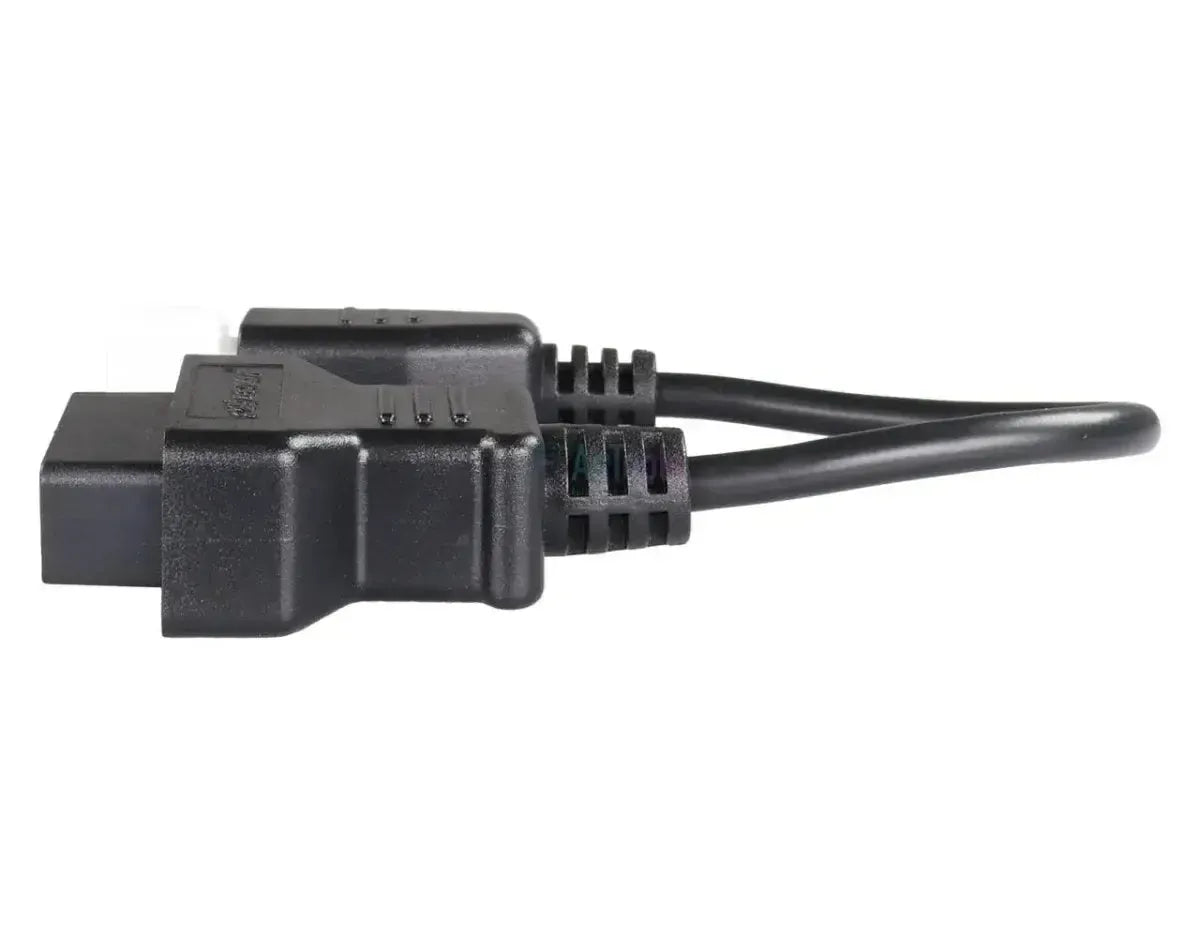

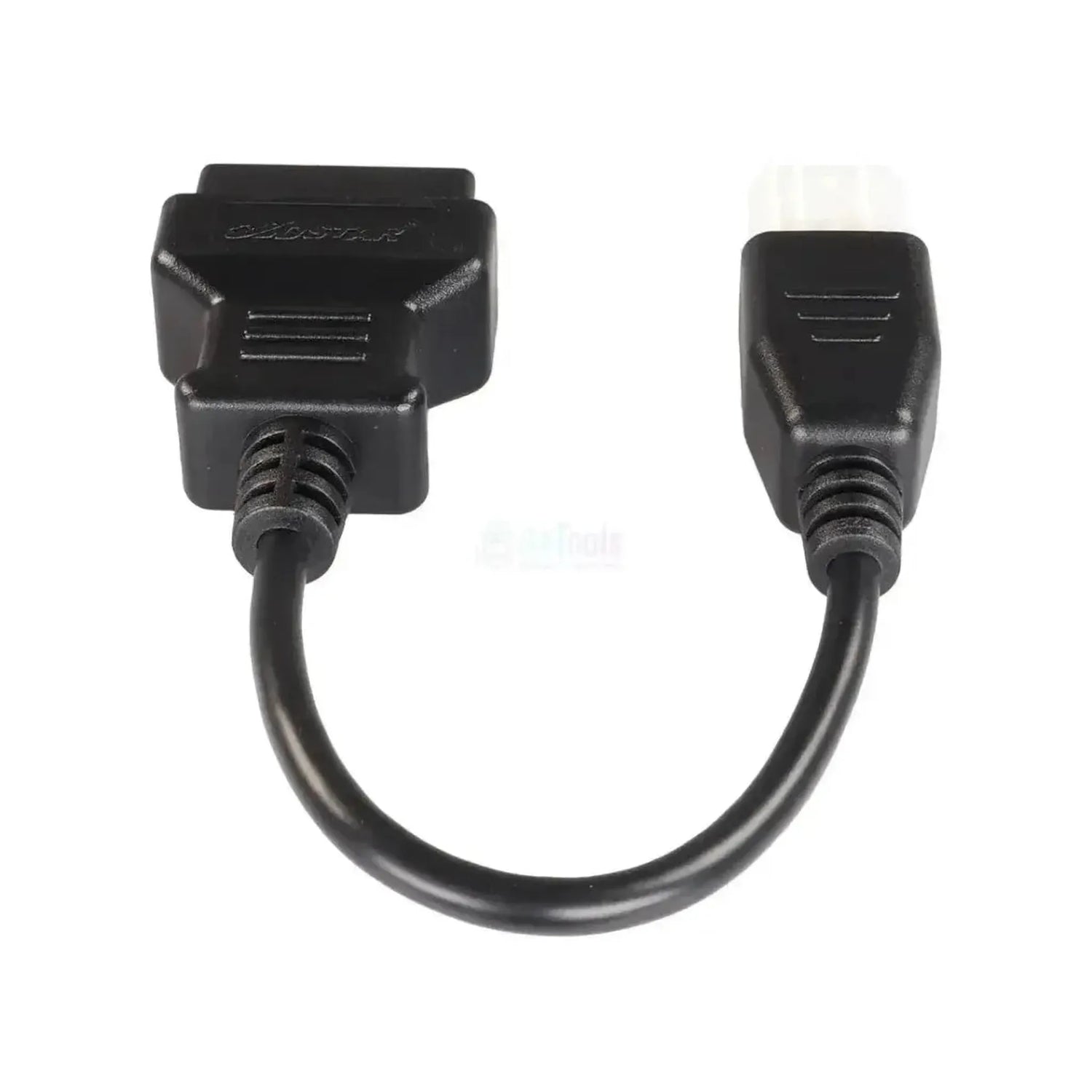

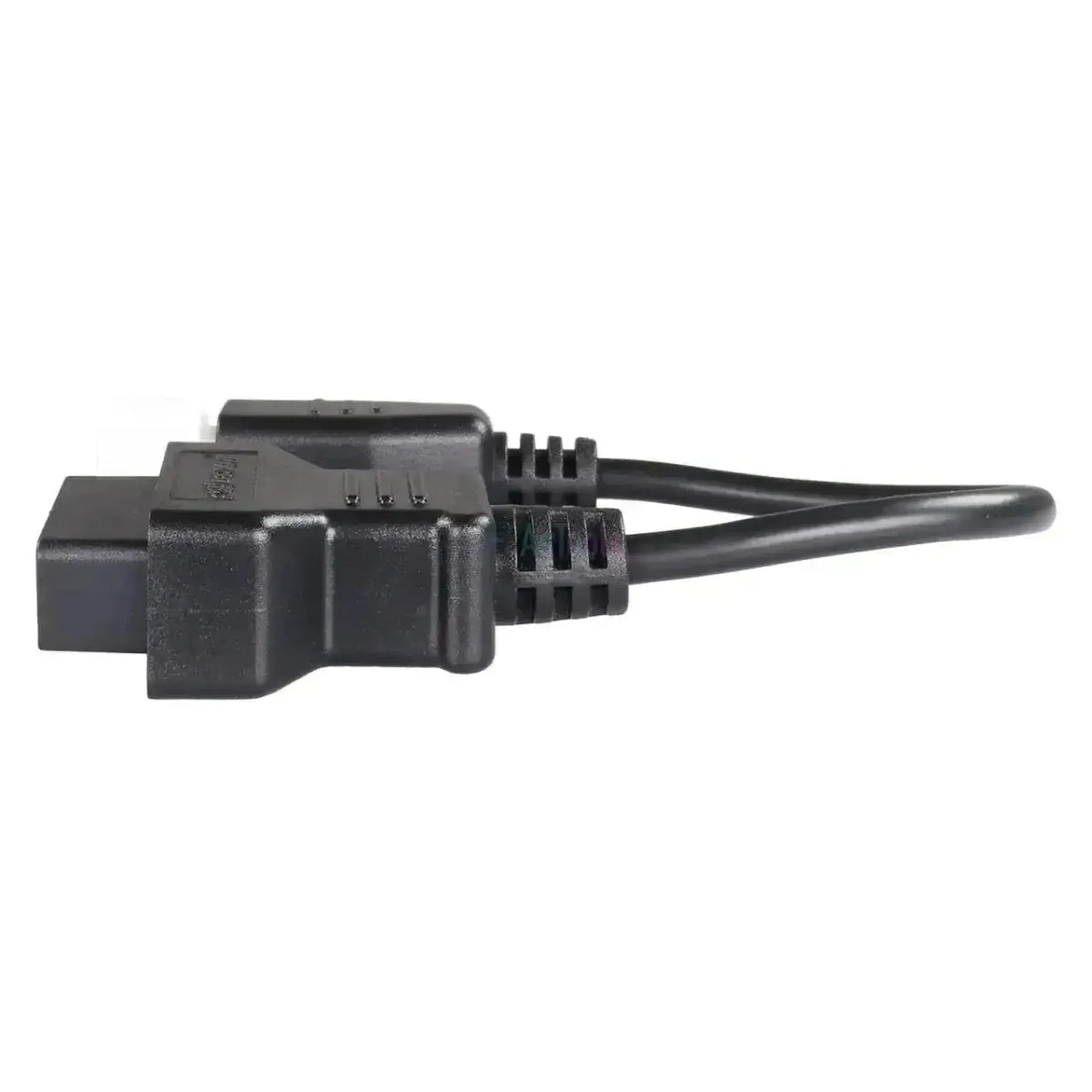

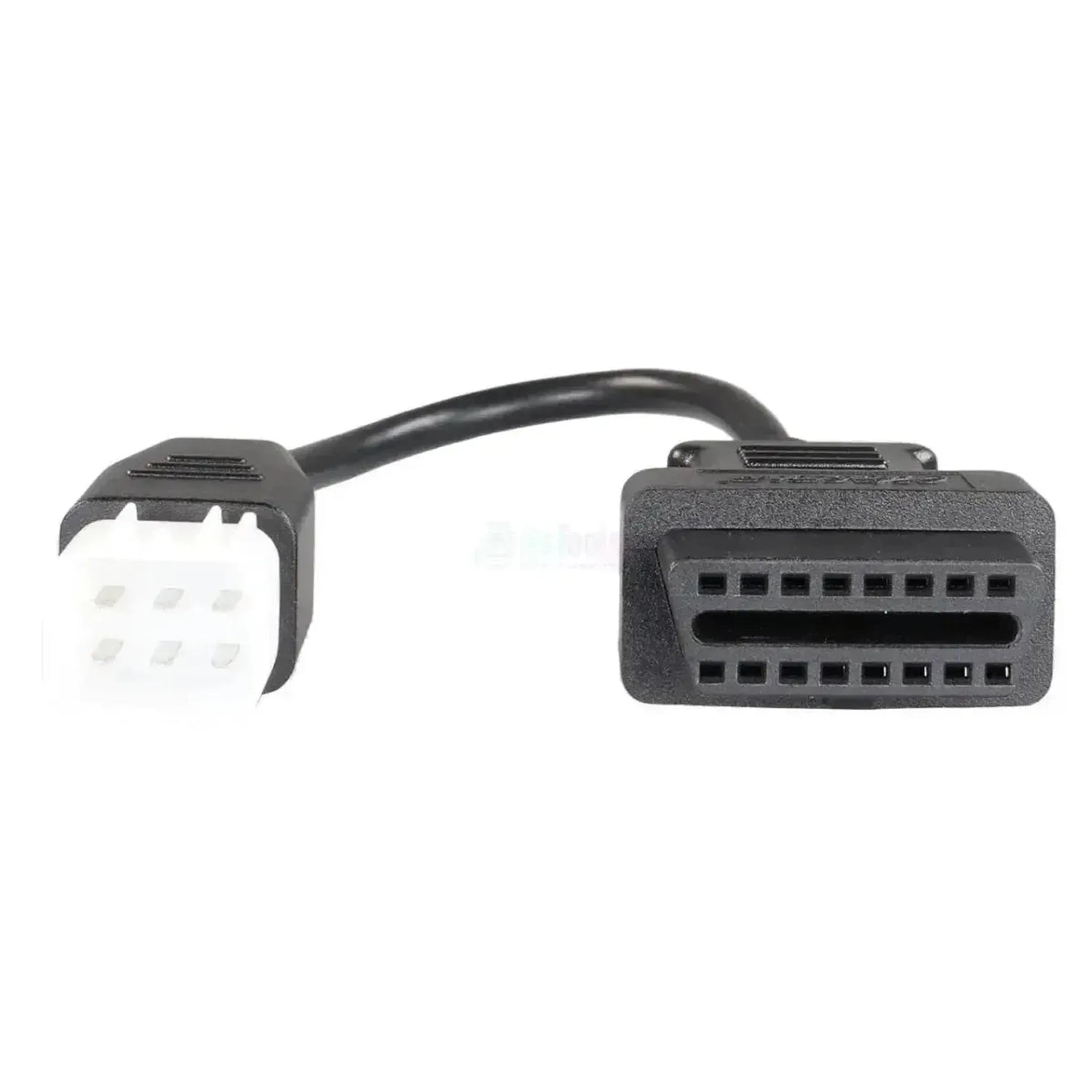

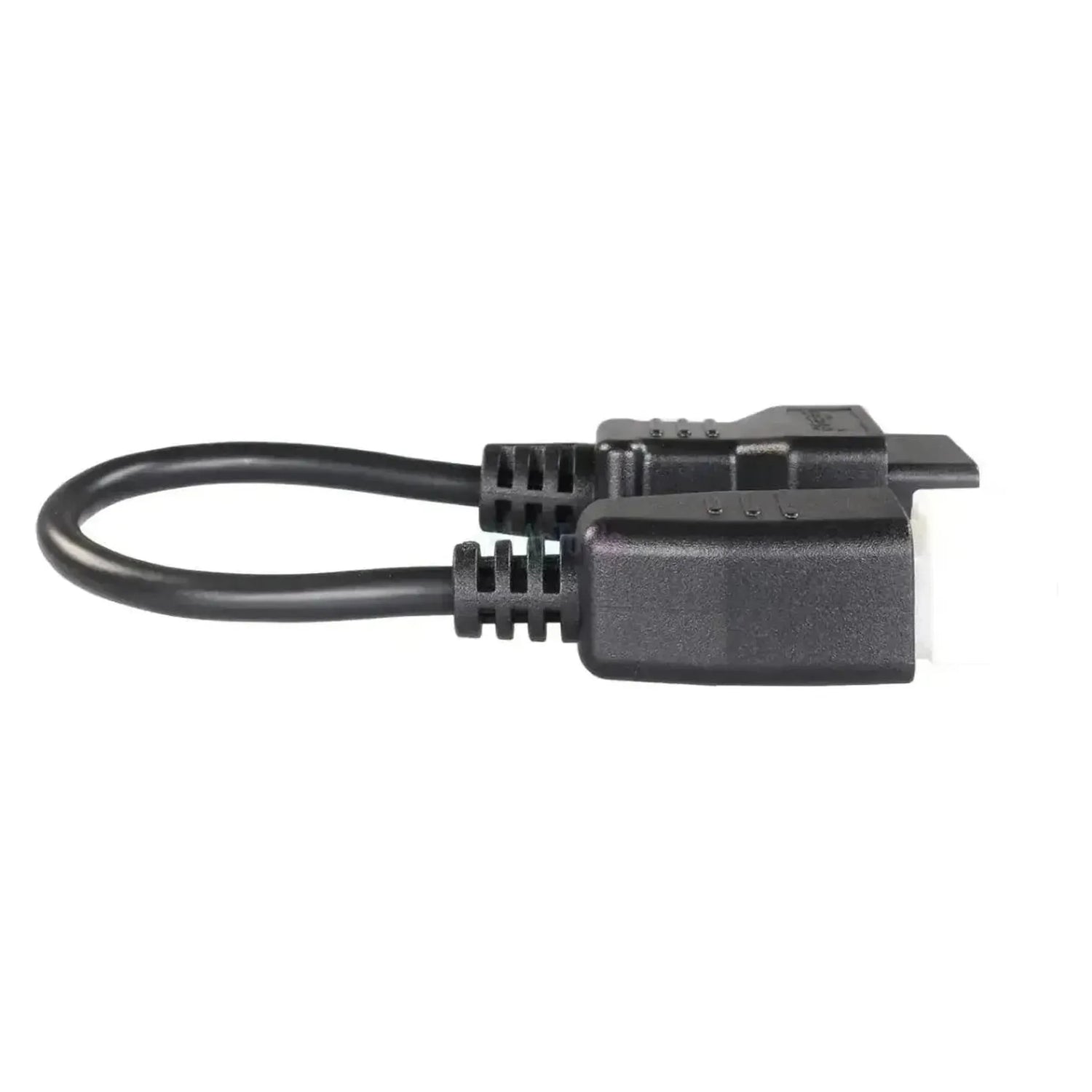

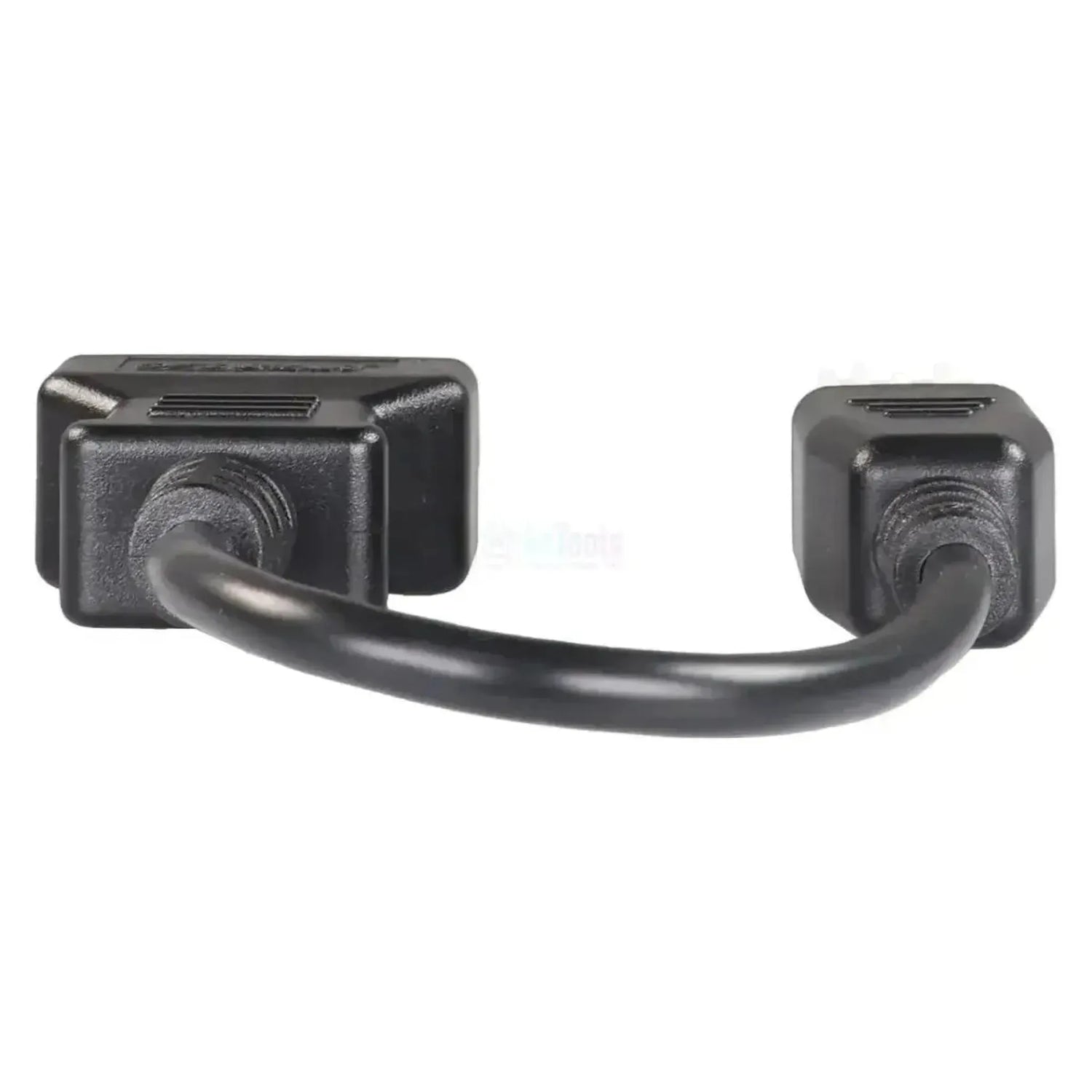

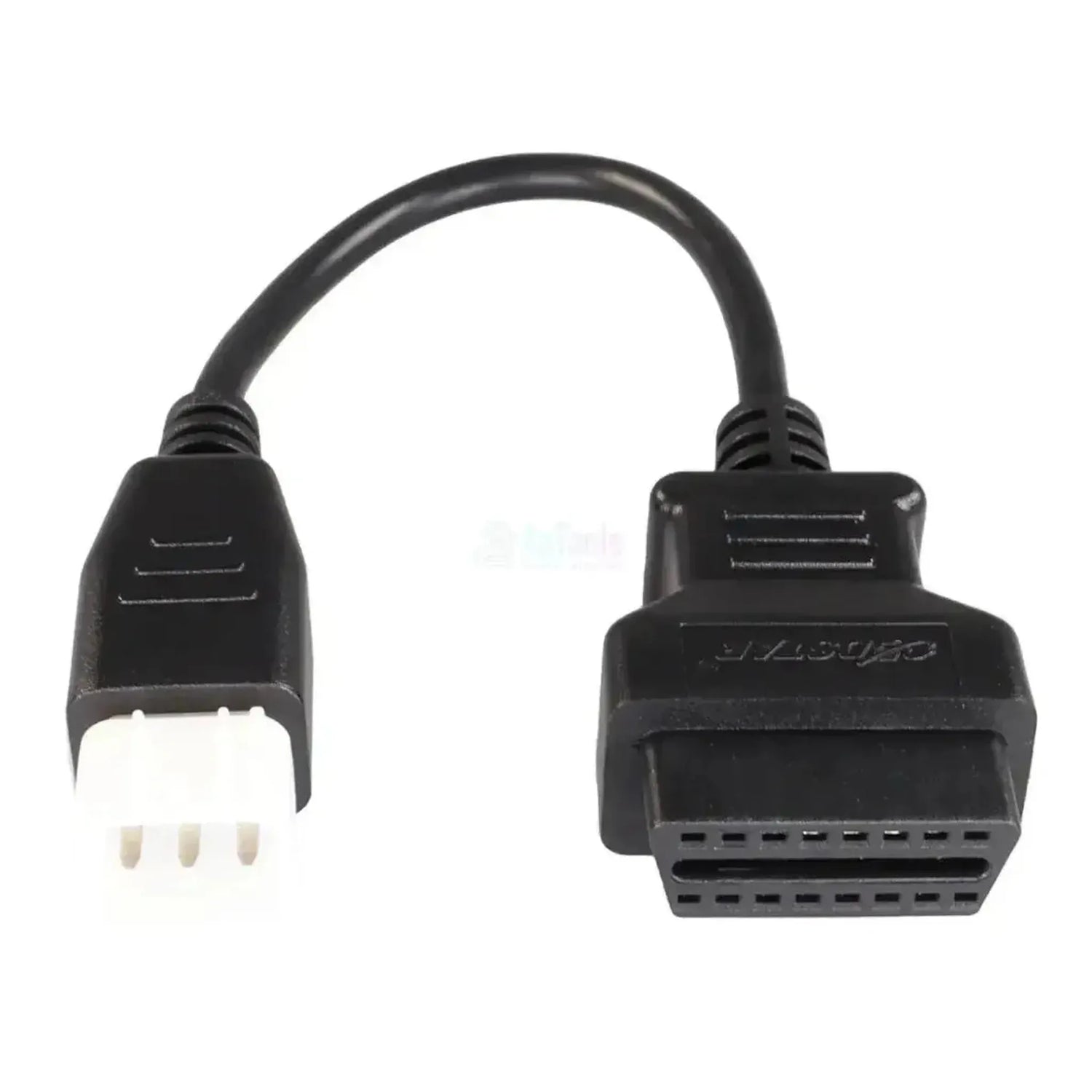

Die OBDSTAR M021A ist das universelle Adapterkabel für die 6-polige Diagnoseschnittstelle an Motorrädern. Die fahrzeugseitige Seite verfügt über ein rechteckiges Gehäuse mit sechs Kontaktstiften in 2×3-Anordnung; die andere Seite ist der 16-poliger OBD2 (J1962)-Stecker für Ihr OBDSTAR-Diagnosegerät.

Dieser 6-polige Stecker ist bei zahlreichen chinesischen Motorradherstellern verbreitet, passt aber nicht auf einen OBD2-Anschluss. Das Kabel überträgt die Signalleitungen — einschließlich der K-Leitung und der Stromversorgungsleitungen — auf die entsprechenden Kontaktpositionen des J1962-Standards, damit das Gerät mit der Motorsteuerelektronik kommunizieren kann. Was Sie erreichen, ist der Zugriff auf die Motorsteuerelektronik der betreffenden Plattform. Die nachfolgende Auflistung der Hersteller sagt nichts über einzelne Modelle aus: nicht alle Modelle eines Herstellers werden unterstützt, und die Kompatibilität Ihres eigenen Geräts ist entscheidend.

VORTEILE

✔Ein Kabel für viele Hersteller — sechzehn Hersteller nutzen denselben 6-poligen Steckerstandard, was die Anzahl der einzelnen Kabel im Koffer reduziert.
✔Folgt der 2×3-Pinbelegung — die Kontakte sind auf die entsprechenden J1962-Positionen umgelegt, einschließlich K-Leitung und Stromversorgung.
✔Kompakte Bauform — praktisch bei Anschlüssen in beengten Verhältnissen rund um das Schaltgehäuse oder Rahmen.
✔Keine Fahrzeugeingriffe erforderlich — das Kabel wird auf den vorhandenen Anschluss gesteckt; es ist keine Umrüstung notwendig.

HINWEISE

✕Hersteller in der Liste bedeutet nicht jedes Modell — innerhalb eines Herstellers kann der Anschluss je nach Modell unterschiedlich sein; nur Ausführungen mit dem 6-poligen Anschluss passen.
✕Nicht für Personenkraftwagen oder Nutzfahrzeuge — das Kabel wurde für Motorradplattformen mit diesem 6-poligen Anschluss entwickelt.
✕Ausschließlich für OBDSTAR-Geräte — mit Diagnosegeräten anderer Hersteller ist dieses Kabel nicht einsetzbar.
✕Erweitert die Fahrzeugabdeckung nicht — welche Funktionen Sie erhalten, hängt von der Software Ihres OBDSTAR-Geräts ab.

Anwendungen und Funktionalitäten

Über die 6-polige Verbindung erreichen Sie das Motorsteuerungssystem der Motorradplattform.

Steuergeräte, die Sie erreichen

  • Motormanagement-Elektronik: Das Steuergerät, das an den 6-poligen Anschluss angebunden ist und über die K-Leitung kommuniziert.
  • Weitere Systeme: Ob weitere Steuergeräte erreichbar sind, unterscheidet sich je nach Hersteller, Modell und Gerät.

Was Sie tun können

  • Fehlercodes (DTC) auslesen: Gespeicherte und aktuelle Fehlercodes aus dem Motorsteuerungssystem abrufen.
  • Fehlercodes löschen: Nach Diagnose und Reparatur die gespeicherten Codes aus dem Motorsteuerungssystem entfernen.
  • Live-Daten auslesen: Echtzeit-Werte wie Motordrehzahl, Drosselklappenposition und Temperaturen über die K-Leitung überwachen.
  • Systemidentifikation: Das Gerät die Motormanagement-Elektronik erkennen lassen und die Kommunikation erfassen.
  • Hinweis: Nicht alle Modelle der genannten Hersteller werden unterstützt; die Abdeckung Ihres Geräts ist entscheidend.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der 6-polige Diagnose-Anschluss, nicht der Hersteller oder das Modell. Die folgenden Hersteller sind als kompatibel angegeben, sofern das Fahrzeug mit diesem Anschluss ausgestattet ist; einzelne Modelle und Baujahre sind nicht spezifiziert.

  • AEON: Modelle mit 6-poligem OBD-Anschluss.
  • Benelli: Modelle mit 6-poligem OBD-Anschluss.
  • Benelli DSK: Modelle mit 6-poligem OBD-Anschluss.
  • CGZongshen: Modelle mit 6-poligem OBD-Anschluss.
  • CGQlifan: Modelle mit 6-poligem OBD-Anschluss.
  • CQXinyuan: Modelle mit 6-poligem OBD-Anschluss.
  • CQWangjiang: Modelle mit 6-poliger OBD-Buchse.
  • CQZongshen: Modelle mit 6-poliger OBD-Buchse.
  • Dadi Yingwang: Modelle mit 6-poliger OBD-Buchse.
  • Dayun: Modelle mit 6-poliger OBD-Buchse.
  • Jialing: Modelle mit 6-poliger OBD-Buchse.
  • Jiangmen Dazhi: Modelle mit 6-poliger OBD-Buchse.
  • Jiming: Modelle mit 6-poliger OBD-Buchse.
  • Loncin: Modelle mit 6-poliger OBD-Buchse.
  • QJBenelli: Modelle mit 6-poliger OBD-Buchse.
  • Yongyuan: Modelle mit 6-poliger OBD-Buchse.
💡
Wissenswert: Bei den meisten chinesischen Motorrädern befindet sich die 6-polige Diagnosebuchse unter der Lenkerverkleidung oder am Akku im Rahmen; das Servicebuch des Fahrzeugs gibt den genauen Ort an. Überprüfen Sie vor der Bestellung, ob die Buchse sechs Pole in einer 2×3-Anordnung aufweist.

Verpackungsinhalt

  • 1x OBDSTAR (M021A) | Universelle 6-polige OBD – 16-polige OBD2 Adapterkabel | Motorrad

Technische Daten

Spezifikation Beschreibung
Hersteller OBDSTAR
Artikelnummer M021A
Typ Adapterkabel
Anwendung Motorräder mit universeller 6-poliger Diagnosebuchse (2×3)
Fahrzeugseite Anschluss Universelle 6-polige OBD
Geräteseite Anschluss 16-pins OBD2 (J1962)
Kommunikation K-Leitung
Steuergeräte Motormanagement-Elektronik des Motorrads
Segment Motorrad
Unterstützte Hersteller AEON, Benelli, Benelli DSK, CGZongshen, CGQlifan, CQXinyuan, CQWangjiang, CQZongshen, Dadi Yingwang, Dayun, Jialing, Jiangmen Dazhi, Jiming, Loncin, QJBenelli und Yongyuan
Modellbereich Modelle der genannten Hersteller mit 6-poliger OBD-Schnittstelle; Baujahre nicht spezifiziert
Zur Verwendung erforderlich OBDSTAR Auslesegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich Keine; das Kabel funktioniert ohne Adapter oder externe Stromversorgung
Gewicht 0,1 kg
