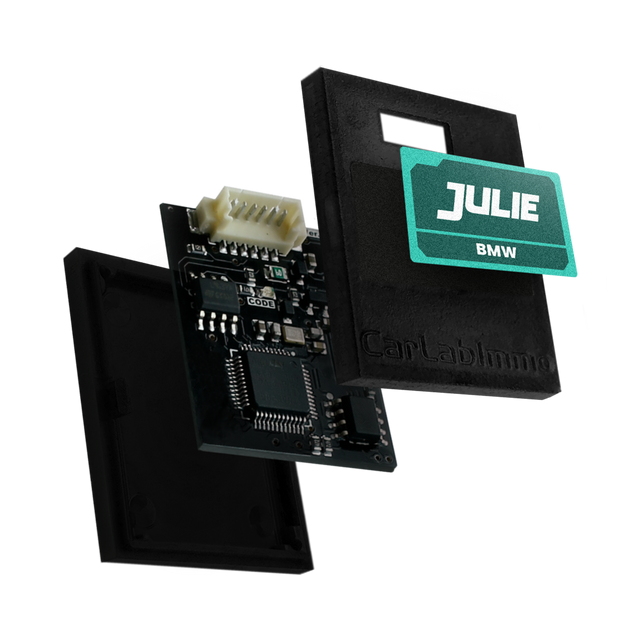

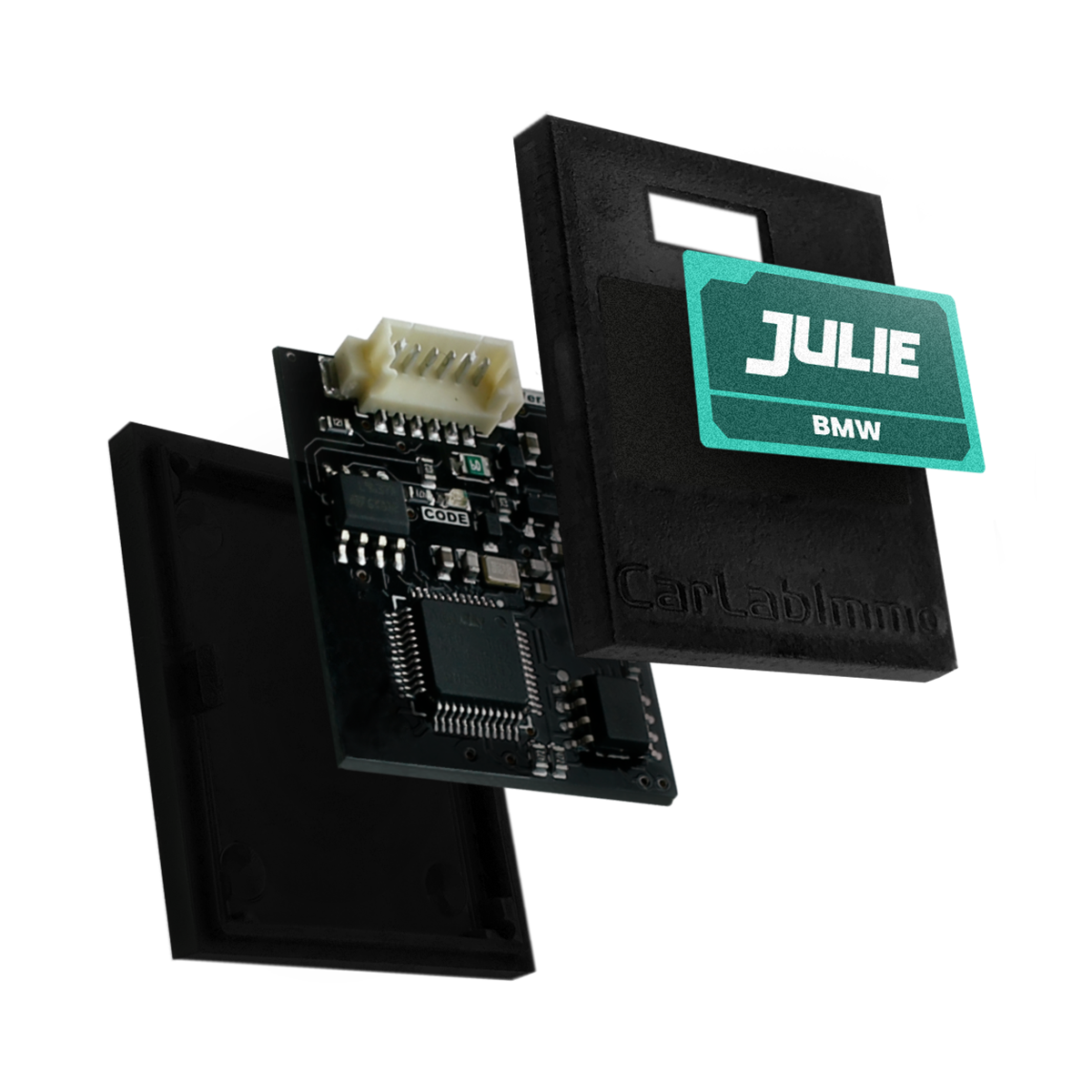

Julie BMW | IMMO AUS & ESL/ELV | Emulator

Der Julie BMW IMMO OFF & ESL/ELV Emulator ist ein elektronisches Modul, das entwickelt wurde, um die Startblockierfunktion und die elektronische Lenksäulensperre bei Fahrzeugen der Marke BMW zu simulieren und zu ersetzen. Dieser Emulator wird für diagnostische Zwecke verwendet, wodurch die Interaktion zwischen der ECU (Engine Control Unit) und dem IMMO-System analysiert werden kann, ohne dass ein funktionierender Originalschlüssel oder ein defekter ESL/ELV-Mechanismus vorhanden sein muss. Das Produkt emuliert Signale, die normalerweise von Systemen wie CAS oder FEM verarbeitet werden, was für das Testen der Motorsteuerungseinheit auf dem Prüfstand oder das Überbrücken einer defekten Komponente unerlässlich ist.

Die Kompatibilität erstreckt sich über verschiedene BMW-Modelle, die mit CAS2, CAS3, CAS3+ und CAS4-Systemen sowie spezifischen Konfigurationen mit dem FEM-Modul ausgestattet sind. Der Julie BMW IMMO OFF & ESL/ELV Emulator ist ausschließlich für diagnostische und Testzwecke in einer professionellen Werkstattumgebung bestimmt. Das dauerhafte Deaktivieren des IMMO-Systems kann gesetzliche Einschränkungen unterliegen und die Fahrzeugsicherheit beeinträchtigen; die Anwendung sollte daher mit dem erforderlichen technischen Wissen und in Übereinstimmung mit den geltenden Vorschriften durchgeführt werden.

---

Anwendungen und Funktionen:

Der Julie BMW IMMO OFF & ESL/ELV Emulator wurde für spezifische Diagnose-, Test- und Reparaturverfahren des Wegfahrsperrensystems (IMMO) und der elektronischen Lenksäulensperre (ESL/ELV) in BMW-Fahrzeugen entwickelt. Der Emulator bietet folgende Möglichkeiten:

• Diagnose und Deaktivierung der Wegfahrsperre (IMMO OFF): Der Emulator wird verwendet, um die Motorsteuerungseinheit (ECU) zu testen oder zu nutzen, wenn die originale Wegfahrsperre defekt oder nicht verfügbar ist. Dies ermöglicht das Starten des Motors ohne Autorisierung durch das CAS-Modul bei Modellen mit CAS2, CAS3 und CAS3+-Systemen.
• Ersetzung der elektronischen Lenksäulensperre (ESL/ELV): Das Modul fungiert als Ersatz für eine defekte oder mechanisch blockierte ESL/ELV-Einheit. Dies behebt eine häufige Ursache von Startproblemen in verschiedenen BMW-Modellen, einschließlich der E-Serie (E81, E87, E90, E60) und F-Serie-Fahrzeugen mit einer FEM-Einheit.
• Systemtests auf dem Prüfstand: Ermöglicht das Testen der ECU und des CAS/FEM-Moduls außerhalb des Fahrzeugs, indem die notwendigen Signale der Lenksäulensperre simuliert werden. Dies vereinfacht die Diagnose komplexer elektronischer Probleme.
• Signalsimulation und Fehlerisolierung: Erzeugt die spezifischen Kommunikationssignale, die das CAS- oder FEM-Modul erwartet. Durch das Umgehen einer potenziell defekten Komponente (wie der ESL/ELV) hilft der Emulator Technikern, die Ursache eines Startproblems zu ermitteln.
• Diagnostischer Bypass: Das Modul ermöglicht es, den Startvorgang abzuschließen, selbst wenn die originale Lenksäulensperre defekt ist, wodurch weitere Diagnosen am Fahrzeug möglich werden.

Dieser Emulator ist ausschließlich für den Einsatz durch Fachleute in einer Werkstattumgebung für Diagnose- und Reparaturzwecke bestimmt. Die dauerhafte Deaktivierung des Wegfahrsperrensystems (IMMO OFF) kann Auswirkungen auf die Fahrzeugsicherheit und den Versicherungsschutz haben.

---

Unterstützte Fahrzeugmarken und Anwendungen:

Der Julie BMW Emulator ist für den Einsatz in verschiedenen BMW-Fahrzeugen konzipiert. Das Modul unterstützt sowohl CAN-Bus als auch K-Line-Kommunikation und ermöglicht verschiedene Kombinationen bei Motor- und Getriebewechseln oder ECU-Austausch.



1. BMW F-Serie und E-Serie (außer BMW X3 E83)

Geeignet für Projekte, bei denen der Motor- und/oder EGS-Getriebe (8HP) ersetzt wird.

Unterstützte Konfigurationen:

• Motor + EGS-Tausch
• Nur Motor-Tausch
• Nur EGS-Tausch

Voraussetzungen:

• Das Spenderfahrzeug muss mit einem EWS4-, CAS- oder FEM-Modul ausgestattet sein.
• Der ISN-Code in der ECU muss aus 16 Bytes bestehen.
• Der ISN-Code im EGS muss aus 16 Bytes bestehen (optional, abhängig vom Projekt).
• Die Prozedur funktioniert nicht, wenn das empfangende Fahrzeug selbst ein EWS4-, CAS- oder FEM-Modul besitzt.

Beispiele unterstützter Modelle: BMW F20, BMW F30, BMW F48, BMW E70, BMW E71, BMW E90.

---

2. BMW E-Serie mit EWS4-, CAS- oder FEM-Modul (16-Byte ISN)

Der Emulator kann das Fahrzeug nach dem Austausch einer beschädigten ECU starten.

Prozedur:

• Lesen Sie den 16-Byte ISN-Code aus der Ersatz-ECU aus und schreiben Sie ihn in den Julie 24C02 EEPROM-Speicher.
• Wenn das Fahrzeug mit einem EGS (8HP Automatikgetriebe) ausgestattet ist oder dieses ersetzt wird, schreiben Sie auch den 16-Byte EGS ISN-Code in den ECU-Speicher.

Beispiele unterstützter Modelle: BMW E83, BMW E90, BMW E91, BMW E92, BMW E93.

---

3. Überprüfung der ECU-Funktion nach Immo OFF (mit Immo Bypass-Software)

Nach Durchführung einer Immo OFF-Prozedur über Immo Bypass-Software kann der Emulator verwendet werden, um zu überprüfen, ob die Änderung korrekt angewendet wurde, bevor die ECU im Fahrzeug eingebaut wird.

Beispiel für unterstützte ECU:

• Siemens MS42

---

4. BMW mit EWS II und EWS III (3.2) Wegfahrsperrensystemen

Unterstützt ältere BMW-Modelle mit klassischen EWS-Systemen.

Beispiele unterstützter Modelle:

• BMW 3er-Serie: E30, E36
• BMW 5er-Serie: E34, E39
• BMW 7er-Serie: E38
• BMW Z3

Beispiele unterstützter Steuergeräte: Bosch 0 261 203 075, 0 261 203 447, 0 261 203 474, 0 261 203 484, 0 261 203 590, 0 261 203 660, 0 261 203 661, 0 261 203 667, 0 261 204 173, 0 986 262 540, Siemens DME MS41.0, Siemens DME MSS50.

---

5. BMW ESL/ELV-Signalersatz

Der Emulator kann verwendet werden, um das Lenkradschloss- oder Verriegelungssignal (ESL/ELV) bei Fahrzeugen mit einem 4-poligen ESL-Stecker zu ersetzen.

Beispiele unterstützter Modelle:

• BMW 1er-Serie: E81, E82, E84, E87, E88
• BMW 3er-Serie: E90, E91, E92, E93
• BMW 5er-Serie: E60, E61
• BMW 6er-Serie: E63, E64
• Mini: R55, R56

Wichtig:

• Funktioniert nur, wenn der ESL-Stecker keine +12V-Versorgung hat.
• Es ist notwendig, den Fehlerzähler im CAS-Modul zurückzusetzen.

---

Lieferumfang:

• 1x Julie BMW | IMMO OFF & ESL/ELV | Emulator
