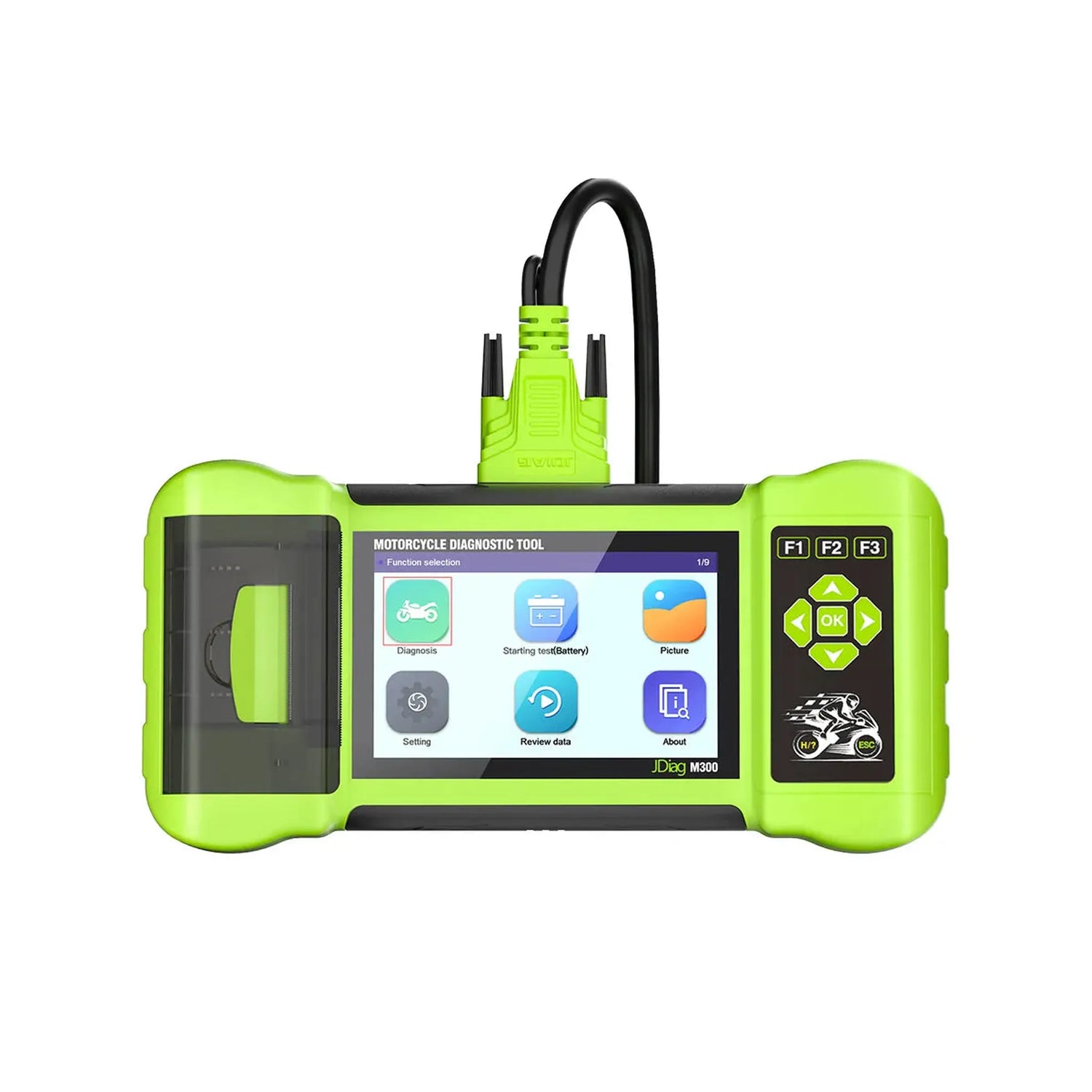

Der JDiag M300 ist ein handliches Auslesegerät für Motorräder mit einem 5,0-Zoll-Farbdisplay und Unterstützung für elektronische Kraftstoffeinspritzsysteme nahezu aller großen Hersteller. Das Gerät verfügt über einen SD-Kartensteckplatz für Speicherung und Updates, eine reservierte CAN-Bus-Schnittstelle und zeigt dynamische Daten sowohl numerisch als auch als Wellenform an. Die Lizenz ist lebenslang, sodass keine regelmäßigen Verlängerungen erforderlich sind.
Das Auslesegerät liest Live-Daten, zeigt ECU-Informationen an und gibt gespeicherte Fehlercodes sowie Echtzeitparameter wie Drehzahl, Batteriespannung und Drosselklappenstellung wieder. Häufige Abläufe wie Einspritzventile, Zündung, Zündspulen und Kraftstoffpumpe sind im Gerät integriert, sodass der Mechaniker diese Schritt für Schritt verfolgen kann. Durch die neue Generation von Verarbeitungschips sind die Auslese- und Erkennungsgeschwindigkeit höher als bei früheren Modellen.
VORTEILE
HINWEISE
Diagnosefunktionen
Der JDiag M300 unterstützt Diagnosefunktionen zum Auslesen und Analysieren elektronischer Systeme bei Motorrädern.
- Systeminformationen auslesen: Zeigt Identifikationsdaten und ECU-Informationen des angeschlossenen Fahrzeugsystems an.
- Datastream auslesen: Anzeige von Live-Daten wie Drehzahl, Batteriespannung und Drosselklappenstellung in numerischer Form und als Wellenform.
- Fehlercodes auslesen: Liest gespeicherte und aktive Fehlercodes aus dem ECU-Speicher aus.
- Fehlercodes löschen: Entfernt gespeicherte Fehlercodes nach durchgeführten Reparaturen.
- Freeze-Frame-Daten: Zeigt die Momentaufnahme der Sensorwerte zum Zeitpunkt der Fehlercode-Speicherung.
- ABS-Systemtest: Diagnose des Bremssystems einschließlich Entlüftungsfunktion.
Service- und Wartungsfunktionen
Der JDiag M300 unterstützt mehrere Service- und Wartungsfunktionen für Motorräder. Die verfügbaren Funktionen können je nach Fahrzeugmarke, Modell und Baujahr variieren.
Motor und Antriebsstrang
- Serviceintervall zurücksetzen: Zurücksetzen der Wartungsanzeigen nach durchgeführten Servicearbeiten.
- CO-Abstimmung: Anpassung des CO-Werts bei Leerlaufdrehzahl für korrekte Emissionswerte.
- Drosselklappenstellung zurücksetzen: Anlernen der Grundposition der Drosselklappe nach Reinigung oder Austausch.
- Adaptionswerte zurücksetzen: Löschen gelernter Werte im Motorsteuergerät, damit das System neu kalibrieren kann.
- Luft-Kraftstoff-Verhältnis zurücksetzen: Wiederherstellung der Gemischregelung auf Werkseinstellung.
Bremssysteme und Stabilitätssysteme
- ABS-Bremssystem entlüften: Verfahren zum Entlüften des ABS-Kreislaufs nach Arbeiten am Bremssystem.
Spezielle Funktionen und Möglichkeiten
Neben Diagnose und Service bietet das Gerät zusätzliche Funktionen für den Werkstatteinsatz.
- Batterietest: Überprüfung des Batteriezustands über das mitgelieferte Battery Test Cable.
- Fehlerbehebungsanleitung: Eingebaute Verfahren für häufige Reparaturen an Einspritzdüsen, Zündung, Zündspulen und Kraftstoffpumpe.
- Testergebnisse drucken: Möglichkeit, Diagnosenergebnisse für die Dokumentation auszudrucken.
- SD-Kartenspeicher: Datenspeicherung und Software-Updates über eine SD-Karte.
- CAN-Bus-Schnittstelle: Reservierter CAN-Bus-Anschluss für die Kommunikation mit modernen Motorradsystemen.
Unterstützte Fahrzeugmarken
Der JDiag M300 unterstützt eine breite Palette von Motorradmarken, verteilt auf mehrere Regionen.
- Europäisch: Adiva, Aprilia, Benelli, BMW, Brixton, Ducati, KTM, Piaggio, Triumph, Vespa
- Asiatisch: Aeon, Bajaj, Hartford, Honda, Hyosung, Kawasaki, Kymco, Modenas, PGO, Royal Enfield, Suzuki, SYM, Yamaha
- Amerikanisch: Arctic Cat, Bombardier, Harley-Davidson
- Chinesisch: CFMoto, Yiben
Lizenzinformationen
Das JDiag M300 wird mit einer lebenslangen Lizenz geliefert. Software-Updates können über SD-Karte installiert werden, um neue Fahrzeuge und Funktionen zum Gerät hinzuzufügen.
- Lizenzzeitraum: Lebenslang, ohne periodische Verlängerung.
- Software-Updates: Updates können neue Fahrzeuge und Funktionen hinzufügen.
- Erweiterte Funktionen: Einige Funktionen können von der installierten Softwareversion abhängen.
- Nach Ablauf der Lizenz: Nicht anwendbar aufgrund der lebenslangen Lizenz.

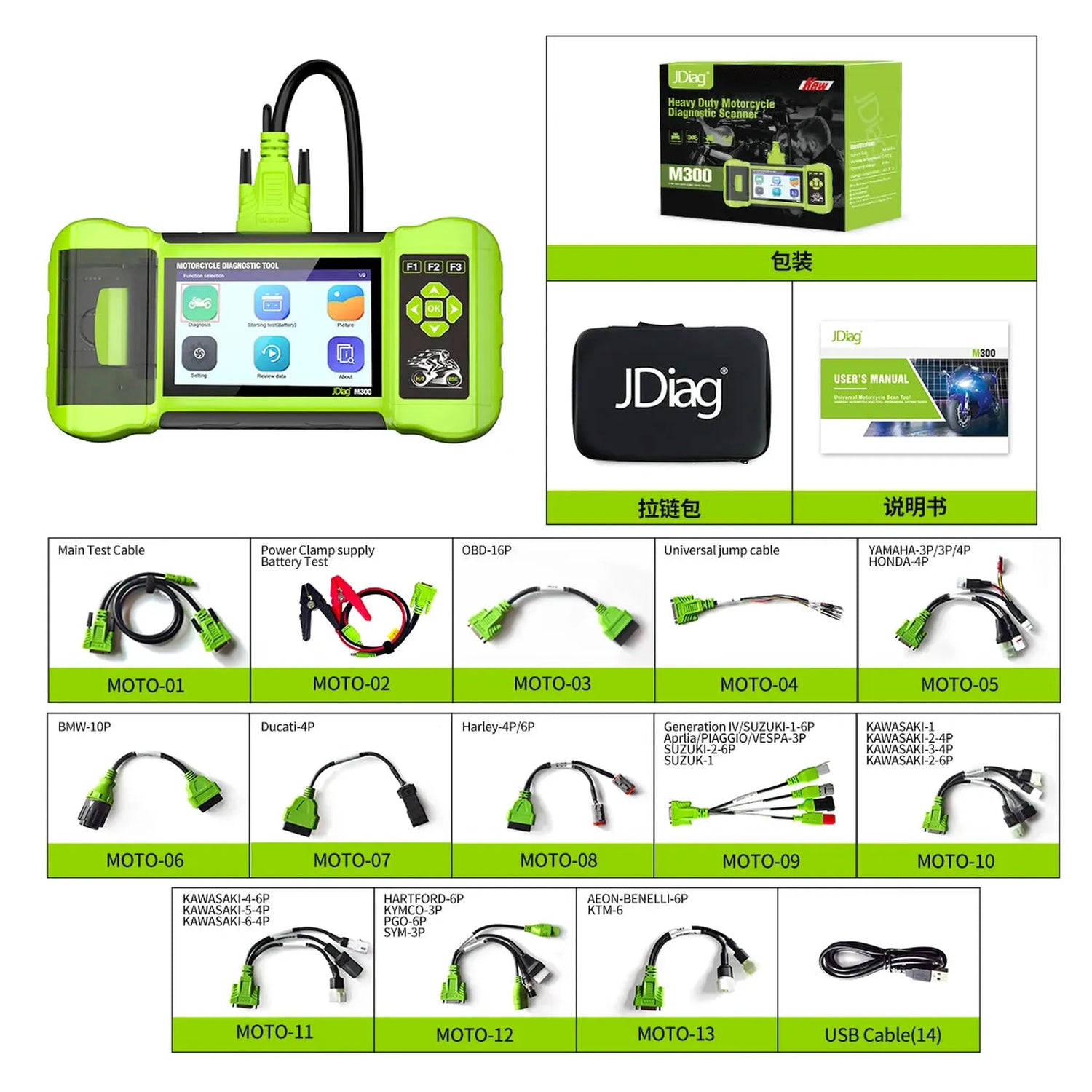

Lieferumfang
- 1x JDiag M300 Diagnosegerät
- 1x MOTO-01 Hauptkabel
- 1x MOTO-02 Batterietestkabel (Stromversorgungskabel)
- 1x MOTO-03 OBD2 16-poliges Kabel
- 1x MOTO-04 universelles Überbrückungskabel
- 1x MULTI-05 Adapter für Yamaha 3-polig/4-polig und Honda 4-polig
- 1x MULTI-06 Adapter für BMW 10-polig
- 1x MULTI-07 Adapter für Ducati 4-polig
- 1x MULTI-08 Adapter für Harley-Davidson 4-polig/6-polig
- 1x MULTI-09 Adapter für Suzuki 1-6-polig, Suzuki 2-6-polig, Euro5-6-polig, Vespa/Piaggio/Aprilia 3-polig
- 1x MULTI-10 Adapter für Kawasaki 1-8-polig, 2-4-polig, 2-6-polig, 3-4-polig
- 1x MULTI-11 Adapter für Kawasaki 4-6-polig, 4-4-polig, 6-4-polig
- 1x MULTI-12 Adapter für Hartford 6-polig, Kymco 3-polig, PGO 6-polig, SYM 3-polig
- 1x MULTI-13 Adapter für Aeon/Benelli 6-polig, KTM 6-polig
- 1x USB-Kabel
- 1x Aufbewahrungskoffer mit Reißverschluss
- 1x Benutzerhandbuch
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Marke | JDiag |
| Modell | M300 |
| Anwendung | Diagnosegerät für Motorräder |
| Bildschirm | 5,0-Zoll-Farbdisplay |
| Bedienung | Physische Tasten (F1, F2, F3, Navigationstasten, OK, ESC) |
| Speicher | SD-Kartenunterstützung für Daten und Updates |
| Schnittstelle | Reservierte CAN-Bus-Schnittstelle, USB-Anschluss |
| Lizenzdauer | Lebenslang |
