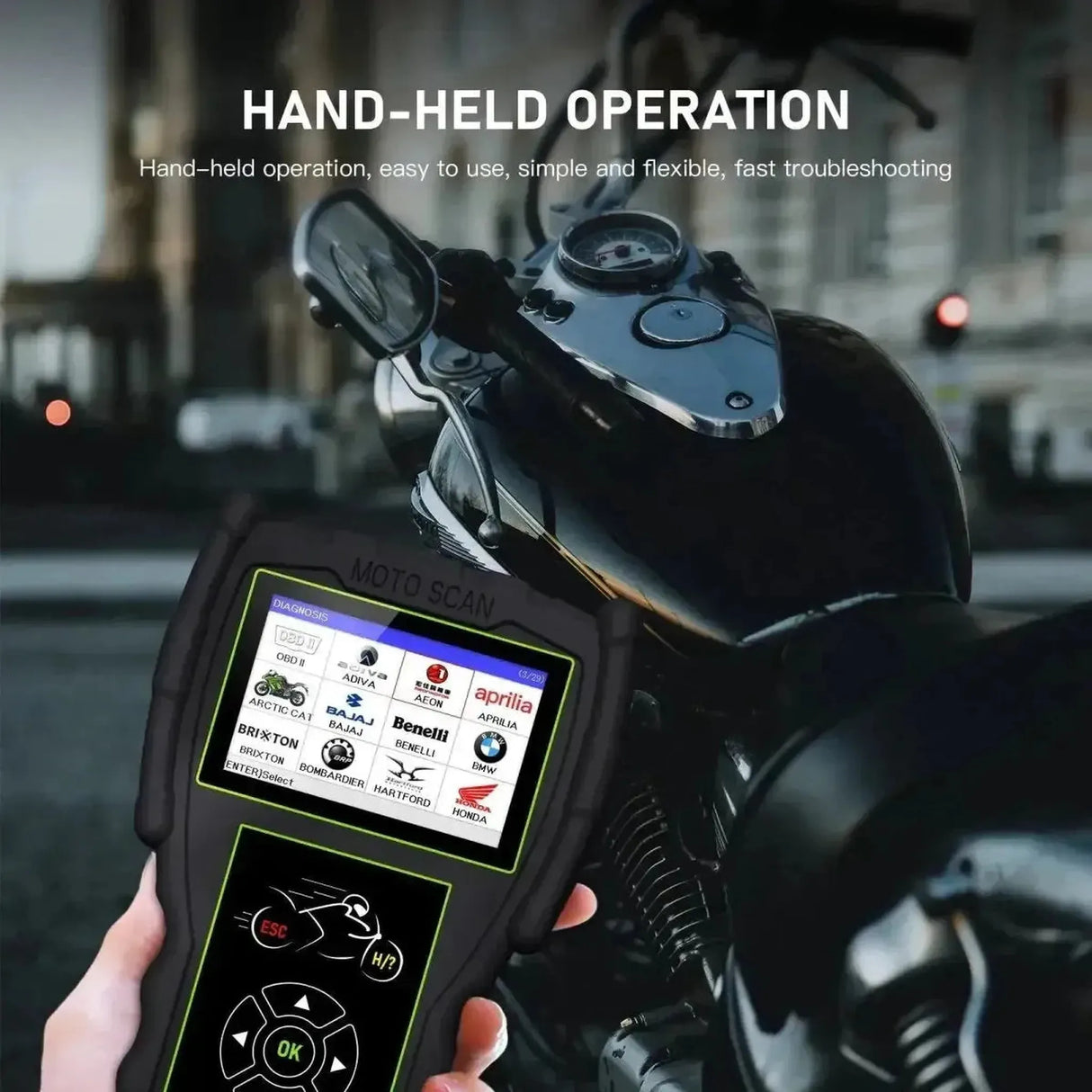

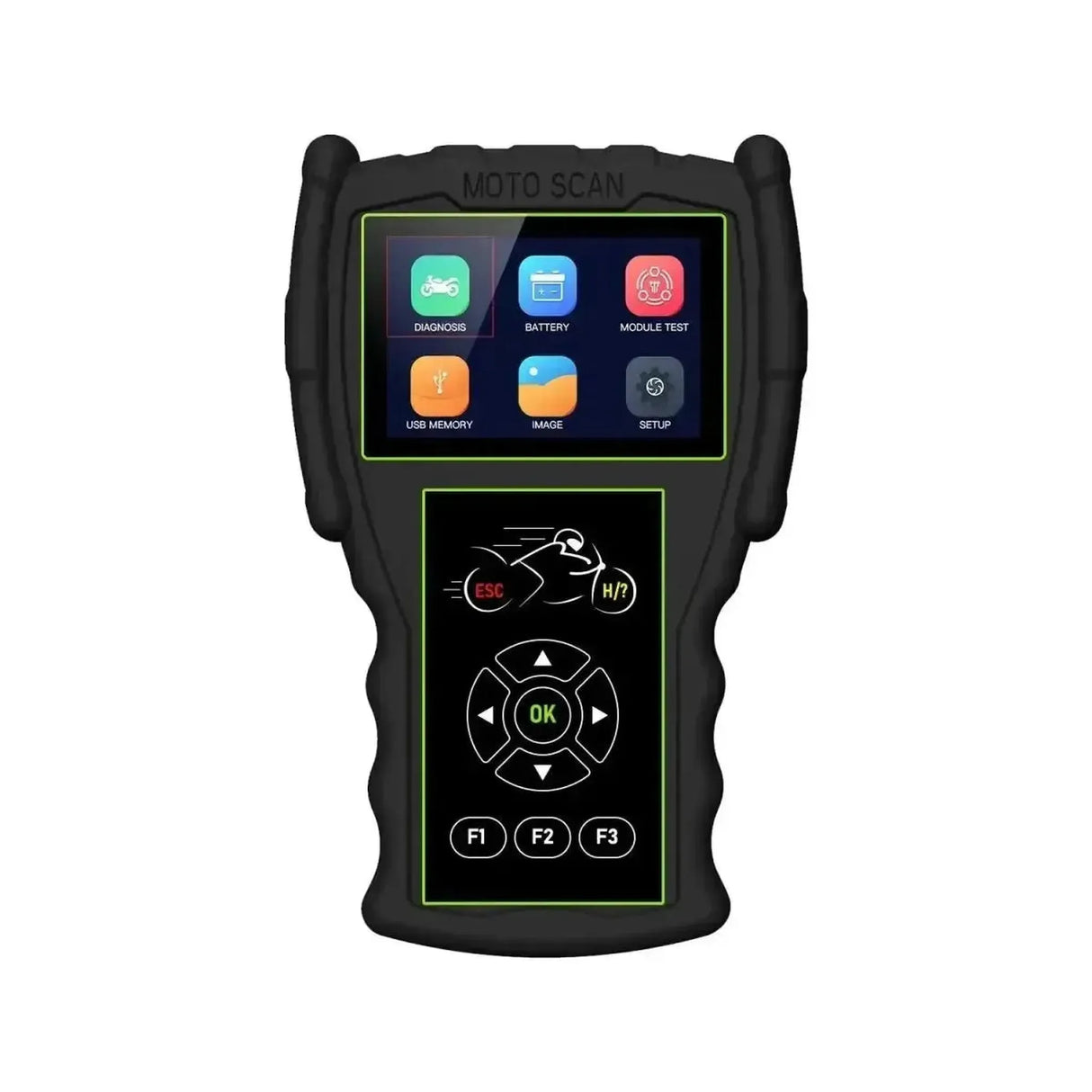

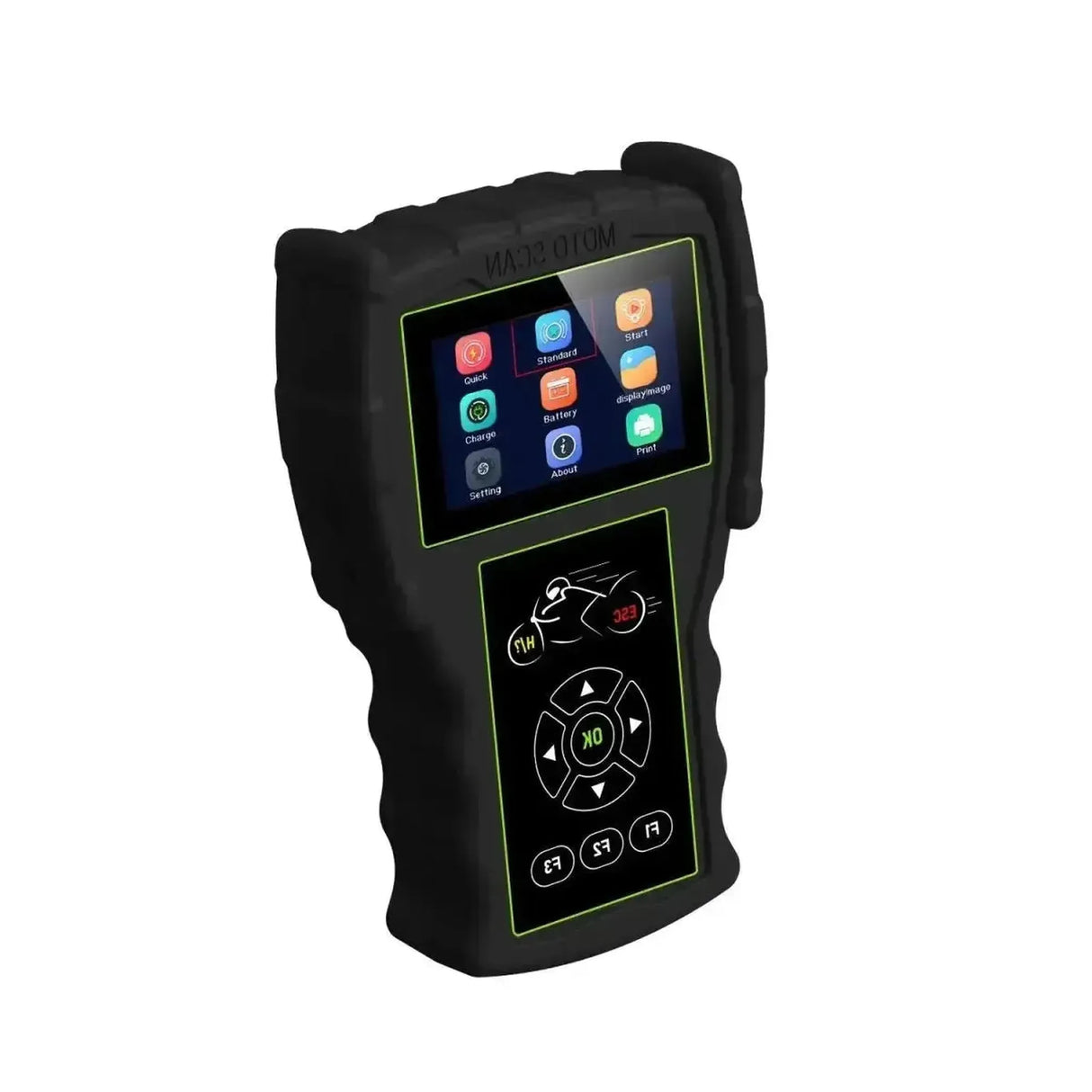

JDiag M100 Pro Vollständiges Motorrad Diagnosegerät

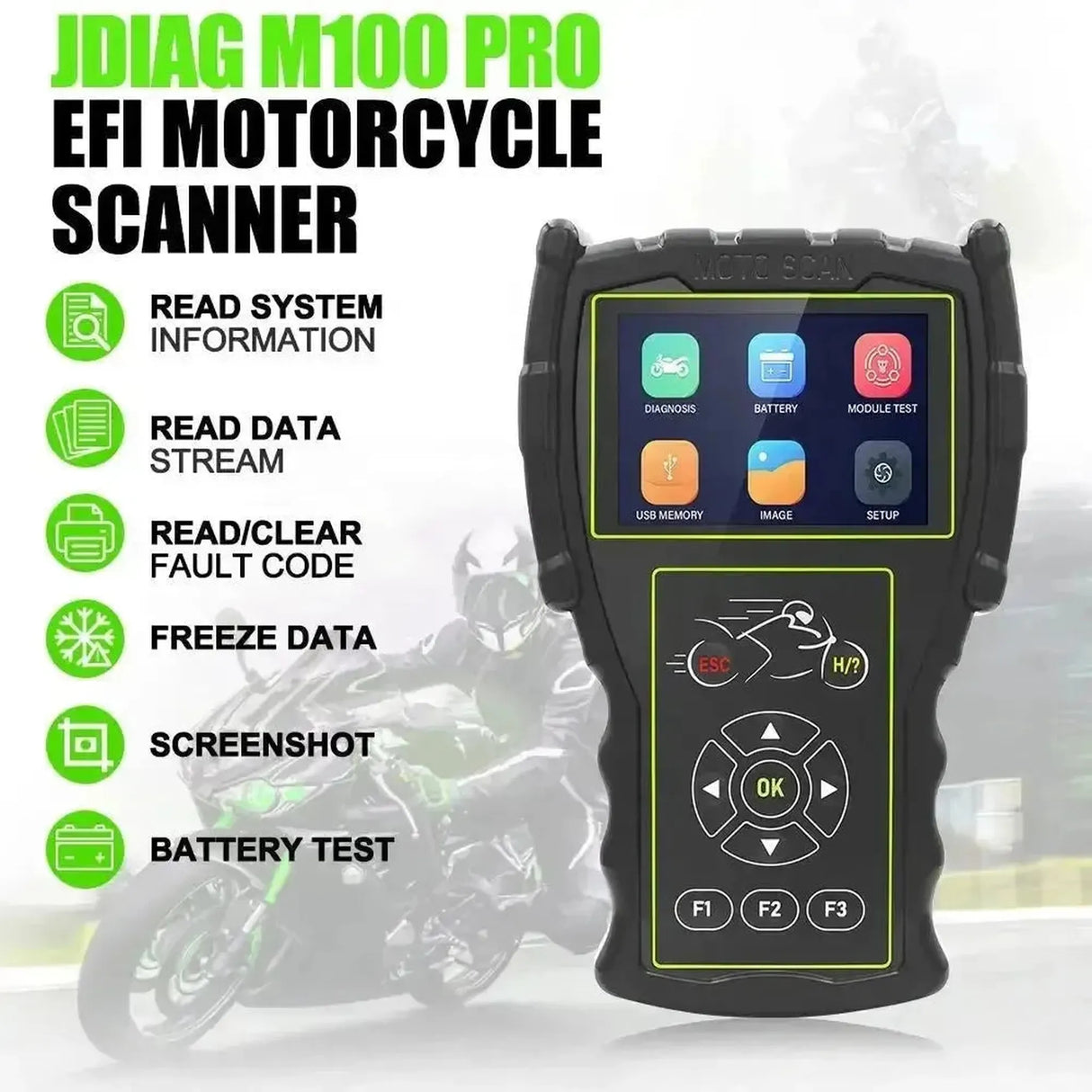

Diagnosefunktionen:

Das JDiag M100 Pro bietet umfangreiche Multi-System-Diagnosefunktionen für die elektronischen Komponenten moderner Motorräder. Darüber hinaus unterstützt das Diagnosegerät auch vollständige OBD2/EOBD-Diagnose, wodurch es vielseitig einsetzbar ist.

• Fehlercodes lesen und löschen: Liest und löscht Diagnosefehlercodes (DTCs) der Motorsteuerung (ECU) und anderer unterstützter Systeme. Inklusive klarer Fehlerbeschreibungen und Fehlercodehistorie.
• Live-Datenstrom: Zeigt Echtzeitdaten von Sensoren und Parametern wie Motordrehzahl, Kühlmitteltemperatur, Drosselklappenstellung und Lambdawert. Werte können sowohl numerisch als auch in Grafikform (Wellenform) für eine schnelle Interpretation dargestellt werden.
• ECU-Informationen: Bietet Zugriff auf spezifische Identifikationsdaten der Steuereinheit, wie Softwareversion, Teilenummern und zusätzliche technische Daten.
• Freeze-Frame-Daten: Erfasst eine Momentaufnahme der Motordaten zum genauen Zeitpunkt, an dem ein emissionsbezogener Fehlercode gespeichert wurde.
• Vollständige OBD2/EOBD-Funktionalität: Unterstützt alle Standard-OBD2-Modi, wodurch das Gerät auch für die Basisdiagnose von Autos mit Benzin- oder Dieselmotoren einsetzbar ist.

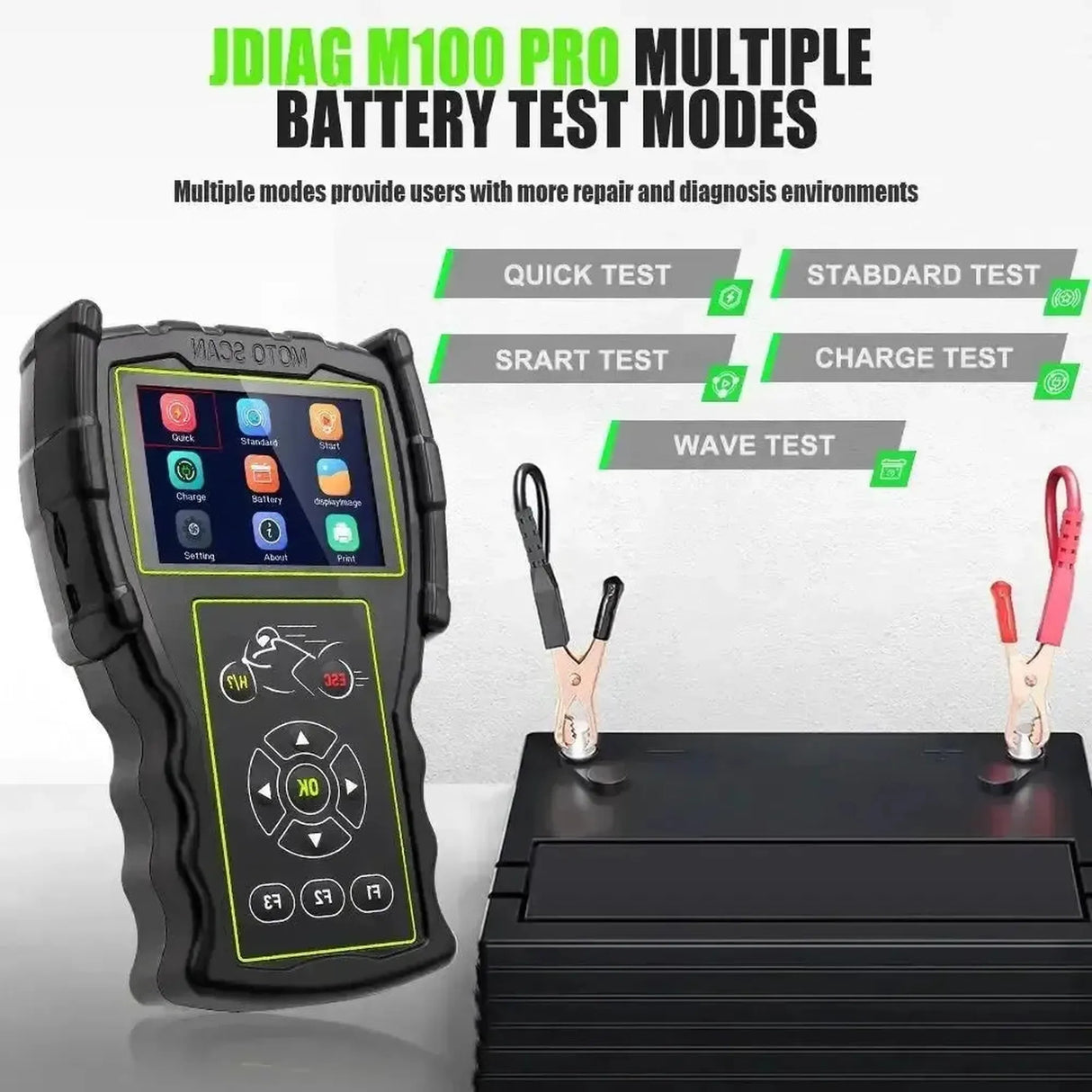

Akkuprüffunktionen:

Eines der markantesten Merkmale des JDiag M100 Pro ist die integrierte, professionelle Akkuprüffunktion. Damit können sowohl der Zustand der Batterie als auch die Funktion des Start- und Ladesystems vollständig analysiert werden – direkt am Diagnosegerät, ohne zusätzliches Zubehör.

• Schnelltest & Standardtest: Führt eine schnelle oder gründliche Prüfung der Batterie durch. Die Bestimmung des State of Health (SOH) und State of Charge (SOC) gibt sofortigen Einblick in den allgemeinen Batteriezustand.
• Starttest (cranking test): Analysiert die Leistung der Batterie und des Anlassers beim Starten. Zeigt die minimale Startspannung und die benötigte Zeit an, nützlich bei Startproblemen oder verminderter Batteriekapazität.
• Ladetest (charging test): Prüft die Funktion des Ladesystems, einschließlich Lichtmaschine und Spannungsregler. Der Test zeigt die Ladespannung bei Leerlauf- und erhöhter Drehzahl, unbelastet und belastet.
• Wellenformanalyse: Präsentiert eine Echtzeit-grafische Darstellung der Batteriespannung, wodurch Spannungsschwankungen und Instabilitäten im Ladesystem leicht erkannt werden können.

Wartungs-, Service- & Testfunktionen:

Das JDiag M100 Pro bietet eine Reihe von Funktionen, die für periodische Wartung, Fehleranalyse und gezielte Tests kritischer Komponenten von Motorrädern unverzichtbar sind.

• CO-Leerlaufdrehzahl-Anpassung: Bietet die Möglichkeit, den CO-Wert bei Leerlaufdrehzahl anzupassen, sofern diese Funktion vom Motorhersteller unterstützt wird.
• Service-Intervall zurücksetzen: Setzt die Wartungserinnerung im Armaturenbrett nach Durchführung eines Service zurück (markenabhängig).
• Aktuatoren testen: Ermöglicht die direkte Ansteuerung spezifischer Komponenten zur Funktionsprüfung, darunter:
• ABS-Systemdiagnose: Liest und löscht Fehlercodes des Antiblockiersystems (ABS) bei Motorrädern, die dies unterstützen.

Zusatzfunktionen:

Das JDiag M100 Pro verfügt über verschiedene zusätzliche Funktionen, die die Benutzerfreundlichkeit und die praktische Einsatzfähigkeit in der Werkstatt erhöhen:

• Printbare rapporten: Sowohl Diagnoseberichte als auch Batterietestergebnisse können gespeichert und über einen Computer ausgedruckt werden, ideal für Kundenkommunikation oder Werkstattdokumentation.

• Data-opslag: Testgegevens können auf einer SD-Karte gespeichert werden, sodass frühere Diagnosen und Batterietests einfach eingesehen oder übertragen werden können.

Ondersteunde voertuigmerken:

• Europese merken: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Aziatische merken: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Amerikaanse merken: Artic Cat, Bombardier

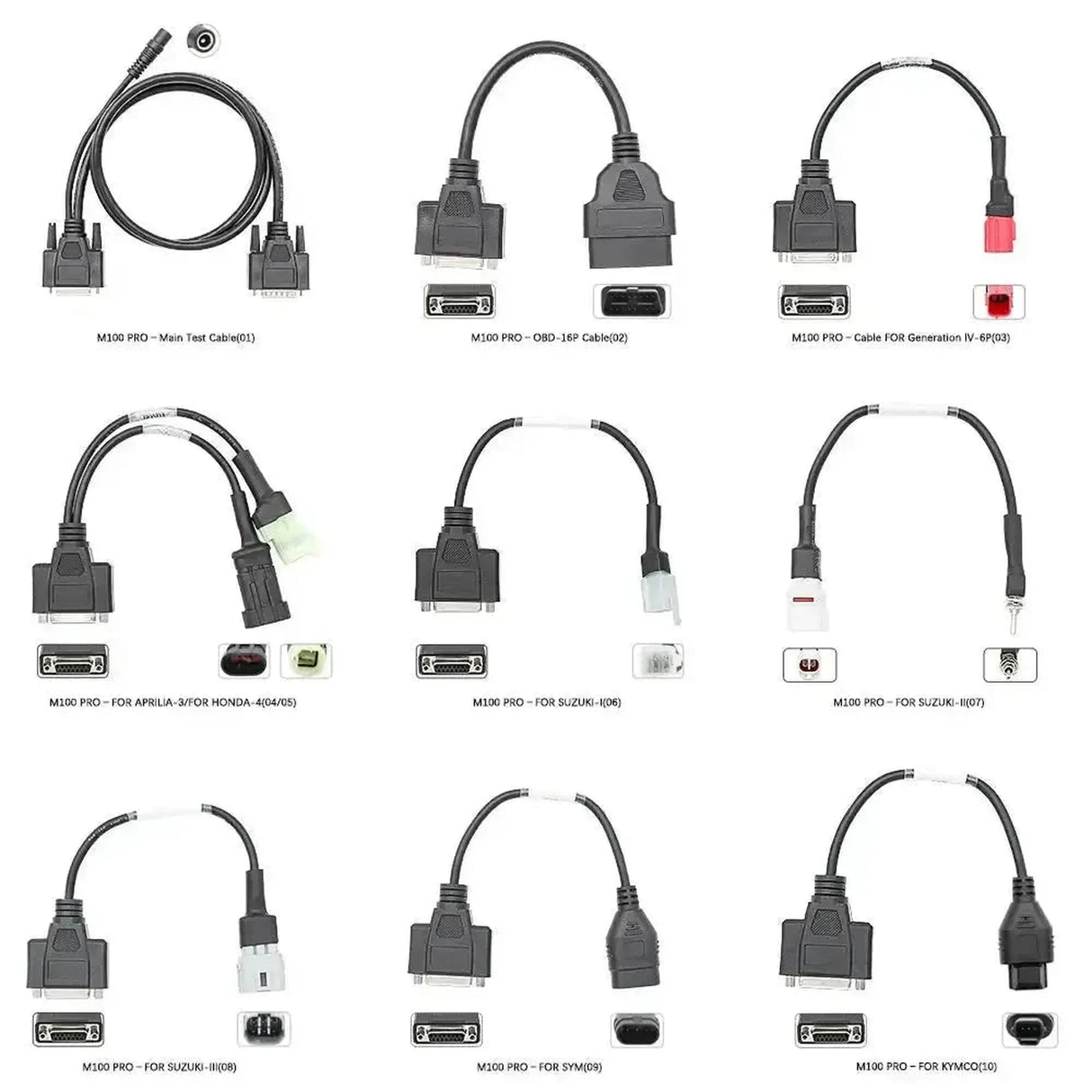

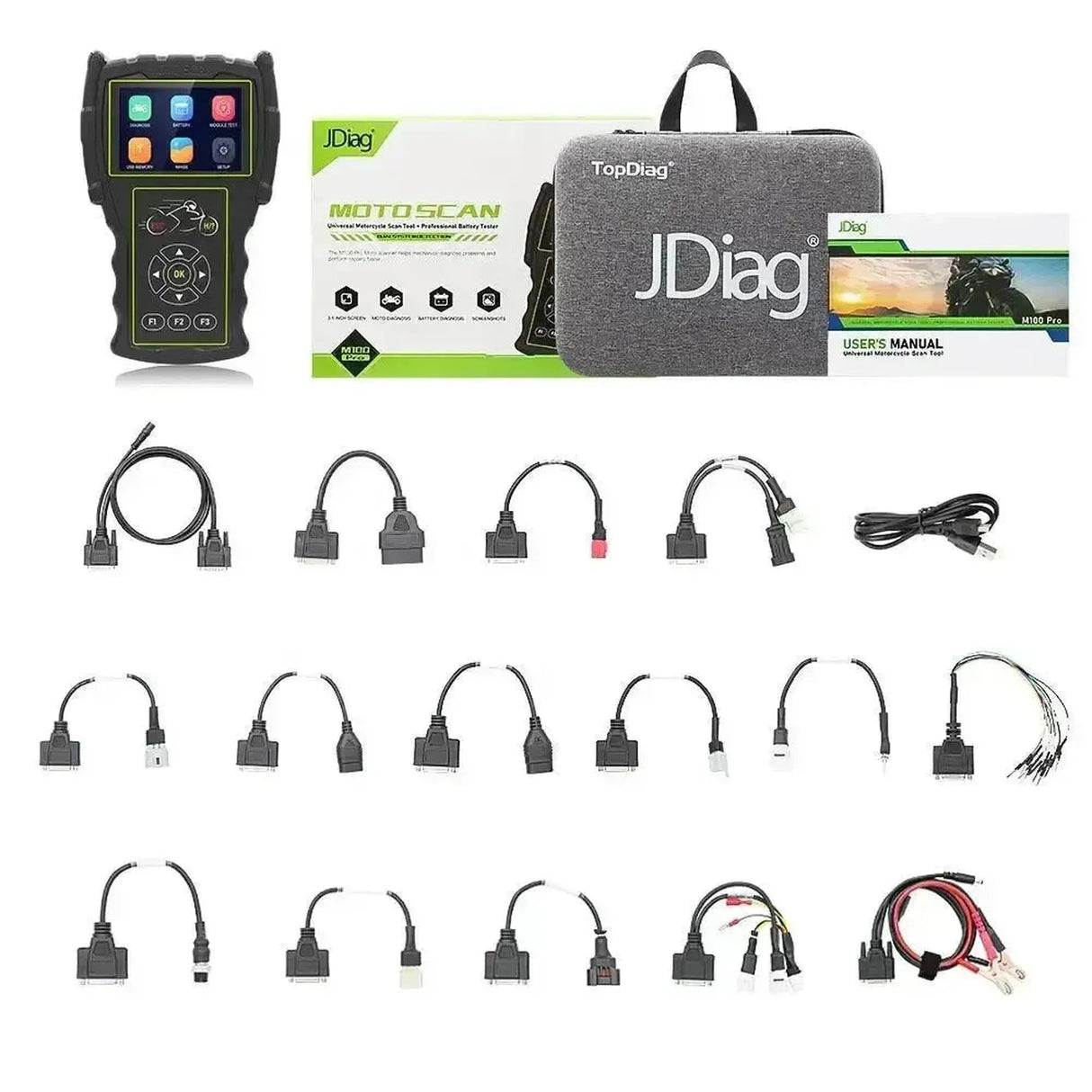

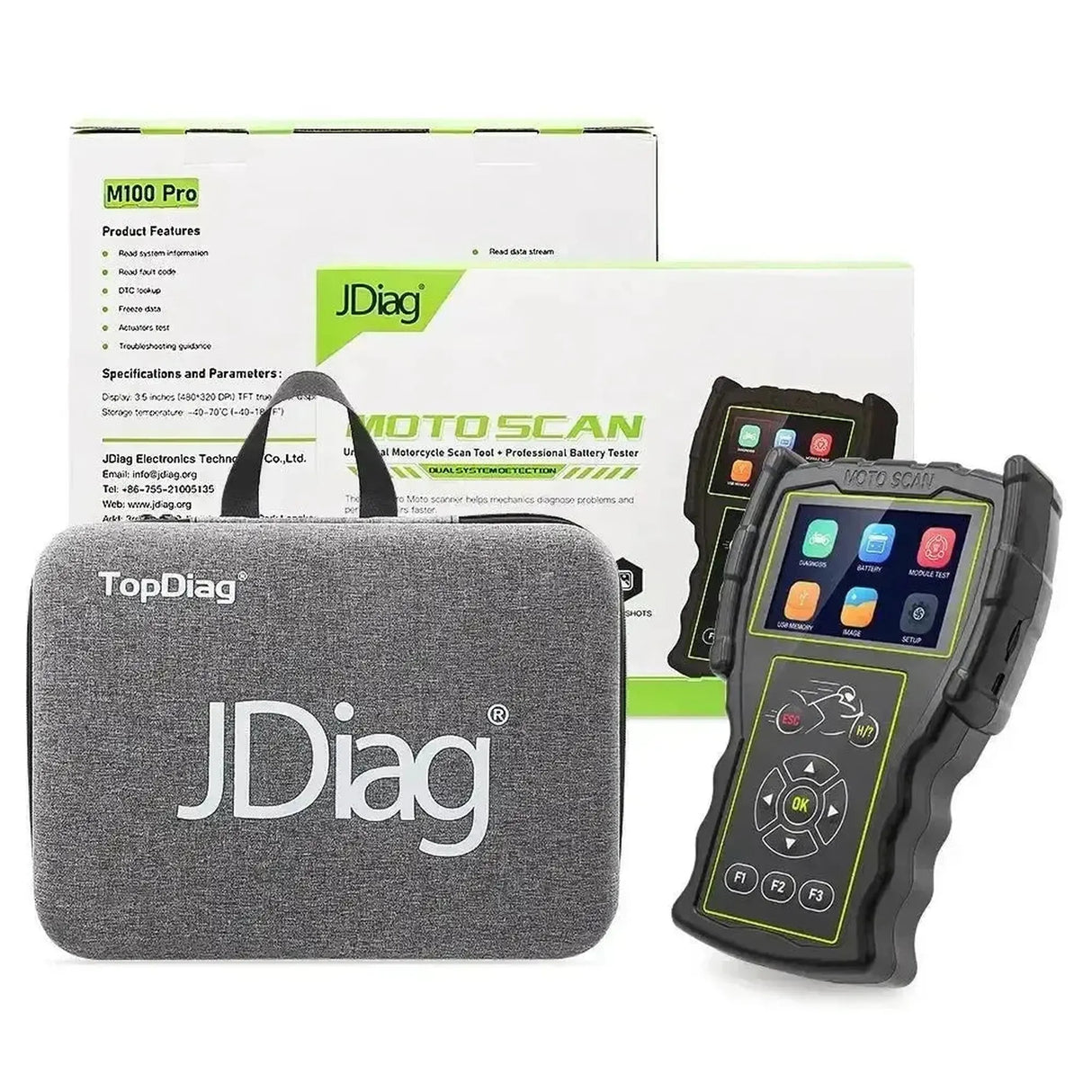

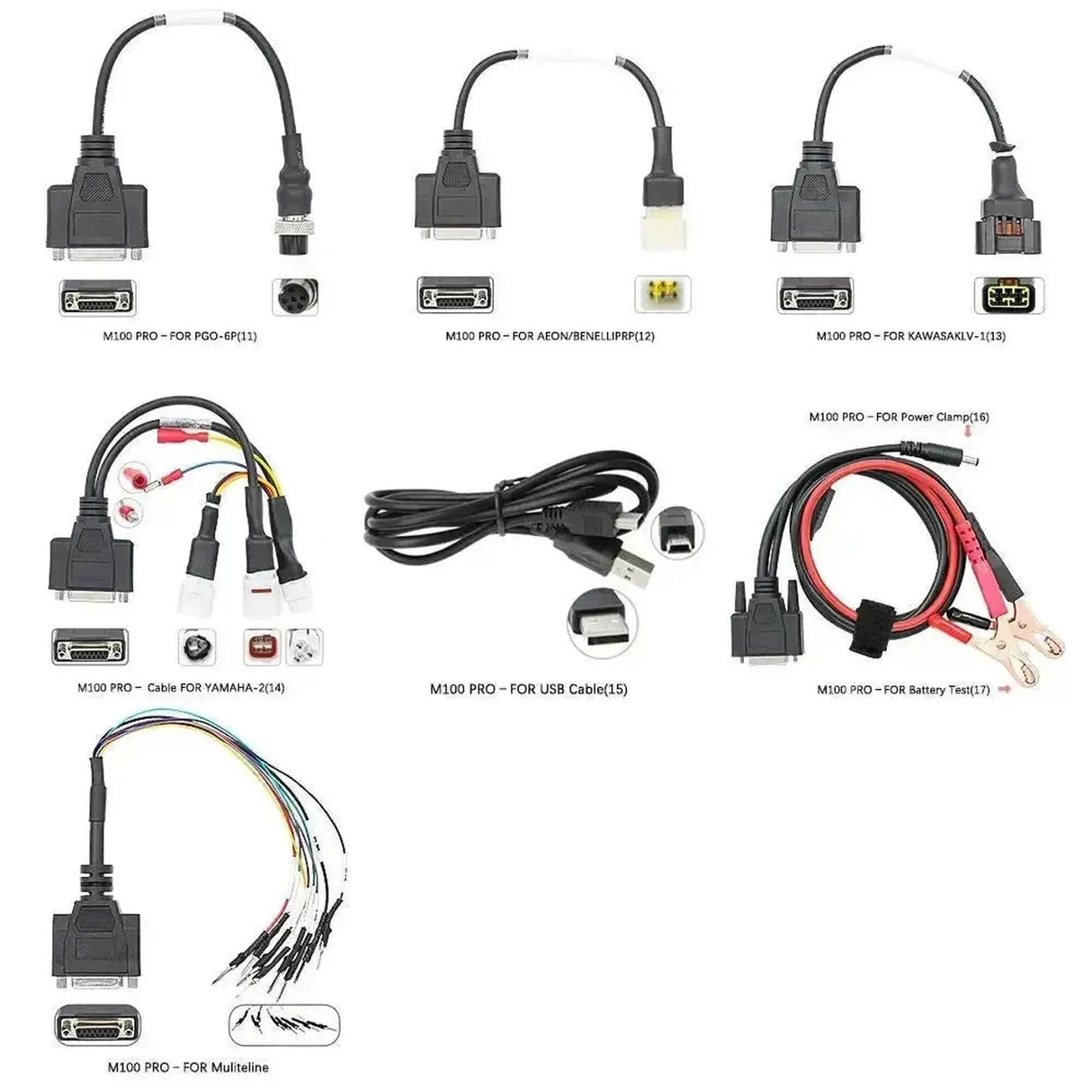

Lieferumfang:

• JDiag M100 Pro Full Diagnosegerät
• JDiag 15 Pins DB15 - 15 Pins DB15 Adapterkabel
• JDiag 15 Pins DB15 - 16 Pins OBD2 Adapterkabel
• USB-A - Mini USB-B Adapterkabel
• Handleiding
• Opbergtas
• Accuklemmen Voedingskabel
• JDiag Universele 8 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Suzuki 4 Pins OBD - Dealermodus Switch Adapterkabel
• JDiag Suzuki 4 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Suzuki 6 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Yamaha 3+3+4 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Aprilia/Piaggio/Vespa/Honda 3+4 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Piaggio 6 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag AEON/Benneli 6 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Kymco 3 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag SYM 3 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Kawasaki 8 Pins OBD - 15 Pins DB15 Adapterkabel
• JDiag Euro-V 6 Pins OBD - 15 Pins DB15 Adapterkabel
