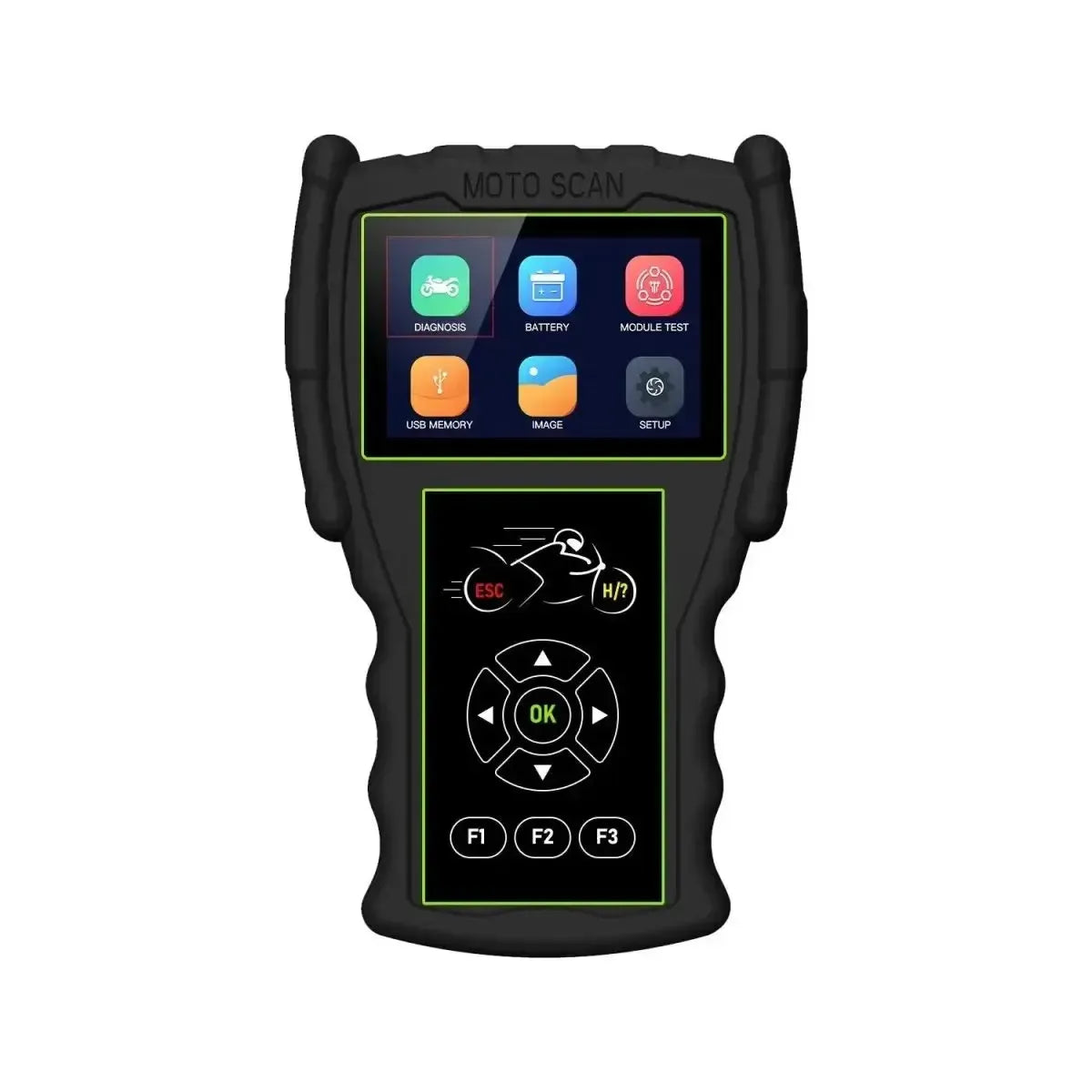

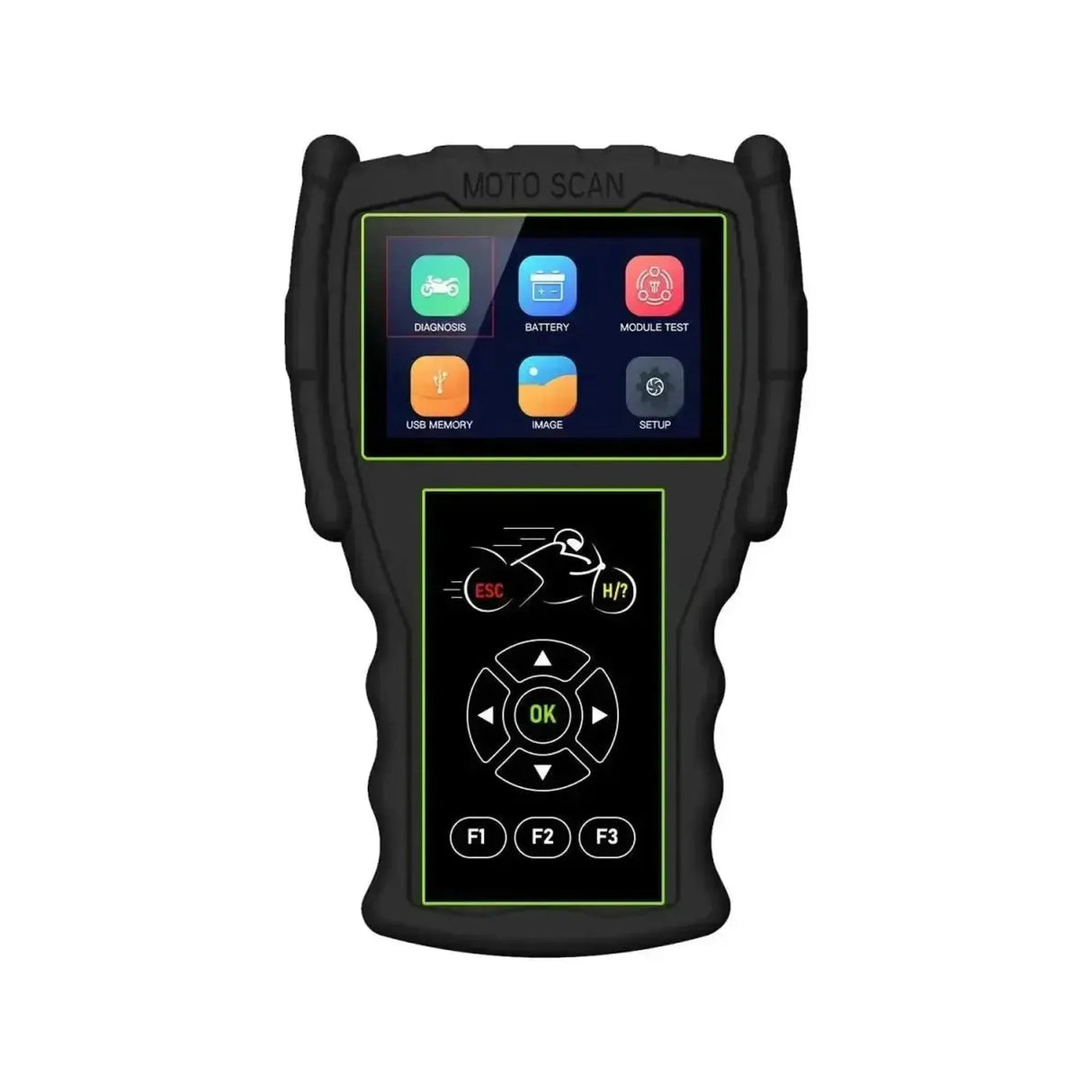

JDiag M100 Pro Motorrad Diagnosegerät

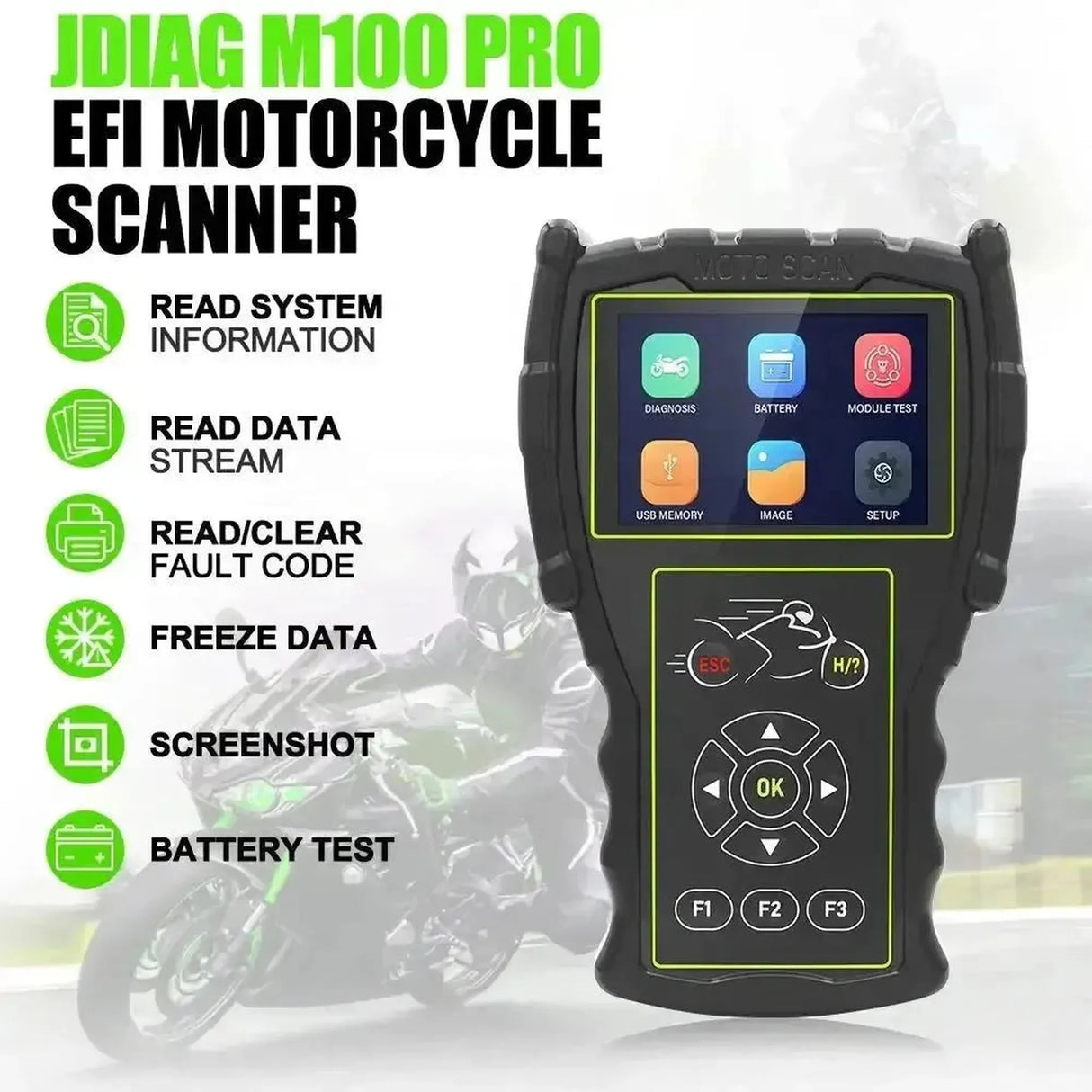

Diagnosefunktionen:

Das JDiag M100 Pro bietet umfangreiche Multi-System-Diagnosefunktionen für die elektronischen Komponenten moderner Motorräder. Darüber hinaus unterstützt das Diagnosegerät auch vollständige OBD2/EOBD-Diagnose, wodurch es vielseitig einsetzbar ist.

• Fehlercodes lesen und löschen: Liest und löscht Diagnosefehlercodes (DTC’s) von der Motorsteuergerät (ECU) und anderen unterstützten Systemen. Inklusive klarer Fehlerbeschreibungen und Fehlercodehistorie.
• Live-Datenstrom: Zeigt Echtzeitdaten von Sensoren und Parametern wie Motordrehzahl, Kühlmitteltemperatur, Drosselklappenstellung und Lambdawert. Werte können sowohl numerisch als auch in Grafikform (Wellenform) für eine schnelle Interpretation dargestellt werden.
• ECU-Informationen: Bietet Zugriff auf spezifische Identifikationsdaten des Steuergeräts, wie Softwareversion, Teilenummern und zusätzliche technische Daten.
• Freeze-Frame-Daten: Erfasst eine Momentaufnahme der Motordaten zum genauen Zeitpunkt, an dem ein emissionsbezogener Fehlercode gespeichert wurde.
• Vollständige OBD2/EOBD-Funktionalität: Unterstützt alle Standard-OBD2-Modi, wodurch das Gerät auch für Basisdiagnose an Autos mit Benzin- oder Dieselmotoren einsetzbar ist.

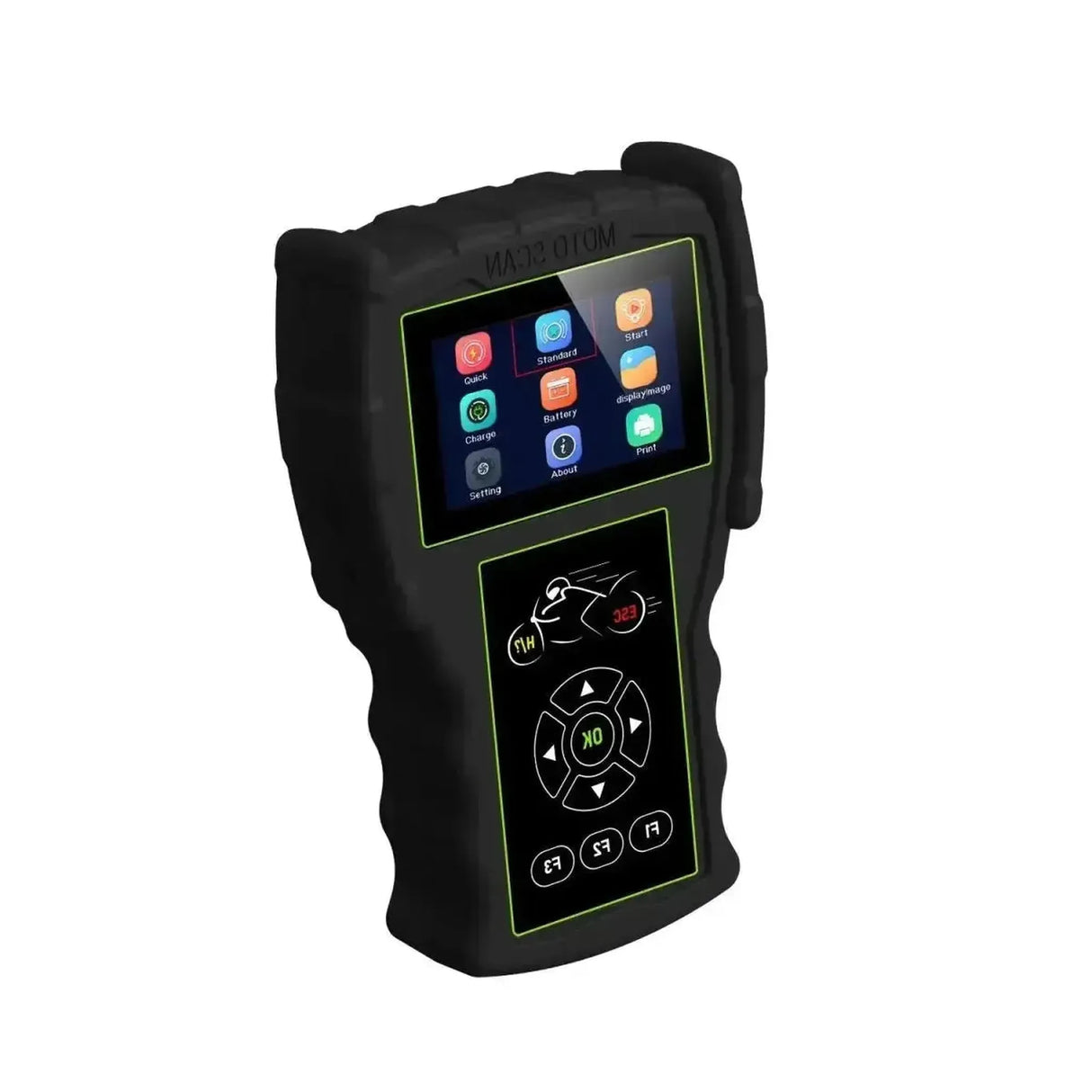

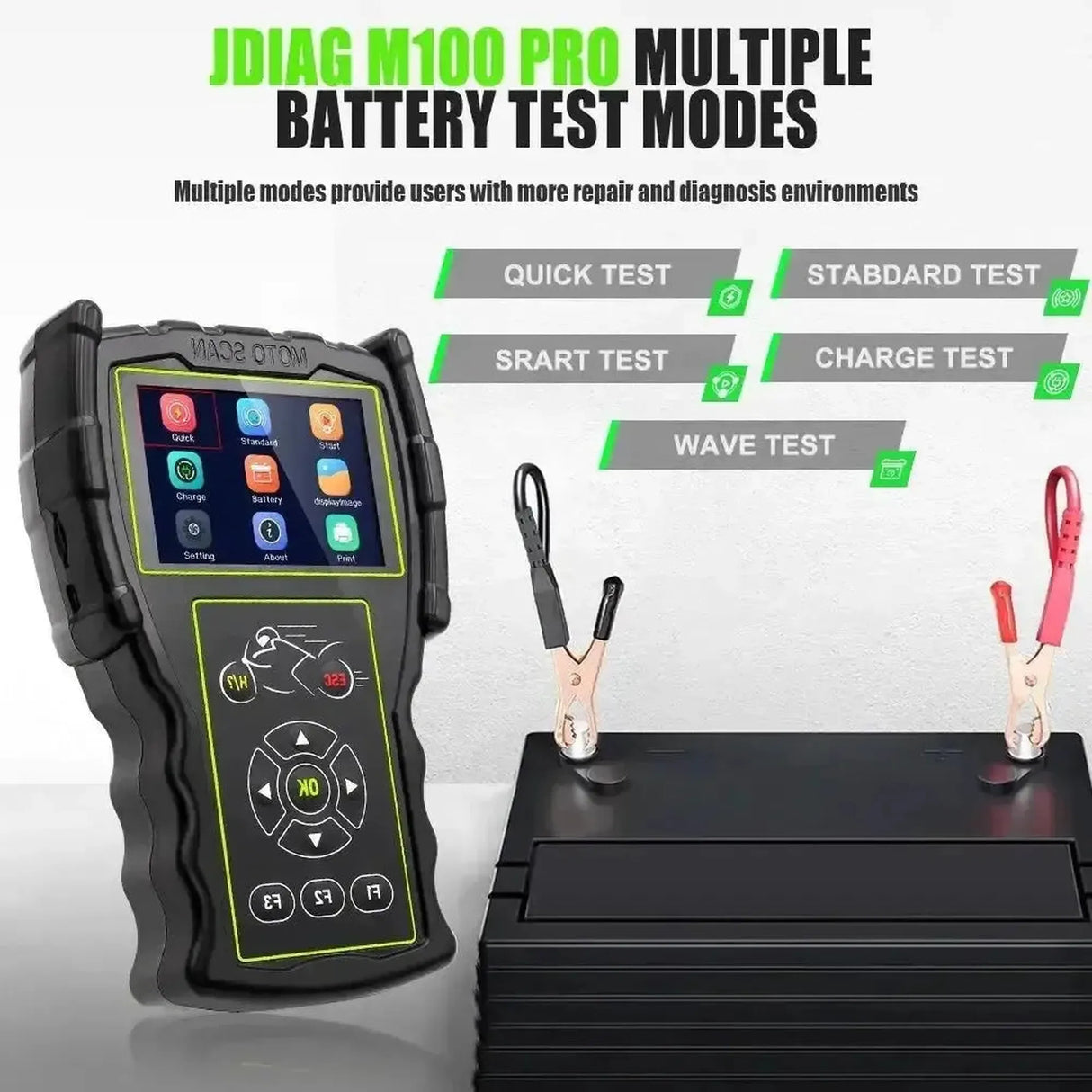

Batterietesterfunktionen:

Eines der markantesten Merkmale des JDiag M100 Pro ist die integrierte, professionelle Batterietesterfunktion. Damit können sowohl der Zustand der Batterie als auch die Funktion des Start- und Ladesystems vollständig analysiert werden – direkt am Gerät, ohne zusätzliches Zubehör.

• Schnelltest & Standardtest: Führt eine schnelle oder gründliche Überprüfung der Batterie durch. Die Bestimmung des State of Health (SOH) und State of Charge (SOC) gibt sofort Einblick in den allgemeinen Batteriezustand.
• Starttest (cranking test): Analysiert die Leistung der Batterie und des Anlassers während des Startvorgangs. Zeigt die minimale Startspannung und die benötigte Zeit an, nützlich bei Startproblemen oder verminderter Batteriekapazität.
• Ladetest (charging test): Überprüft die Funktion des Ladesystems, einschließlich Lichtmaschine und Spannungsregler. Der Test zeigt die Ladespannung bei Leerlaufdrehzahl sowie erhöhter Drehzahl, unbelastet und belastet.
• Wellenformanalyse: Präsentiert eine Echtzeit-grafische Darstellung der Batteriespannung, wodurch Spannungsschwankungen und Instabilitäten im Ladesystem einfach erkannt werden können.

Wartungs-, Service- & Testfunktionen:

Das JDiag M100 Pro bietet eine Reihe von Funktionen, die für periodische Wartung, Fehleranalyse und gezieltes Testen kritischer Komponenten von Motorrädern unverzichtbar sind.

• CO-Leerlaufdrehzahl-Anpassung: Bietet die Möglichkeit, den CO-Wert bei Leerlaufdrehzahl anzupassen, sofern diese Funktion vom Motorhersteller unterstützt wird.
• Service-Intervall Rückstellung: Setzt die Wartungserinnerung im Armaturenbrett nach Durchführung eines Service zurück (markenabhängig).
• Aktuatoren testen: Ermöglicht die direkte Ansteuerung bestimmter Komponenten zur Funktionsprüfung, darunter:
• ABS-Systemdiagnose: Liest und löscht Fehlercodes des Antiblockiersystems (ABS) bei Motorrädern, die dies unterstützen.

Zusatzfunktionen:

Das JDiag M100 Pro verfügt über verschiedene zusätzliche Funktionen, die die Benutzerfreundlichkeit und die praktische Einsatzfähigkeit in der Werkstatt erhöhen:

• Druckbare Berichte: Sowohl Diagnoseberichte als auch Batterietestergebnisse können gespeichert und über einen Computer ausgedruckt werden, ideal für Kundenkommunikation oder Werkstattdokumentation.

• Datenaufzeichnung: Testdaten können auf einer SD-Karte gespeichert werden, sodass frühere Diagnosen und Batterietests einfach eingesehen oder übertragen werden können.

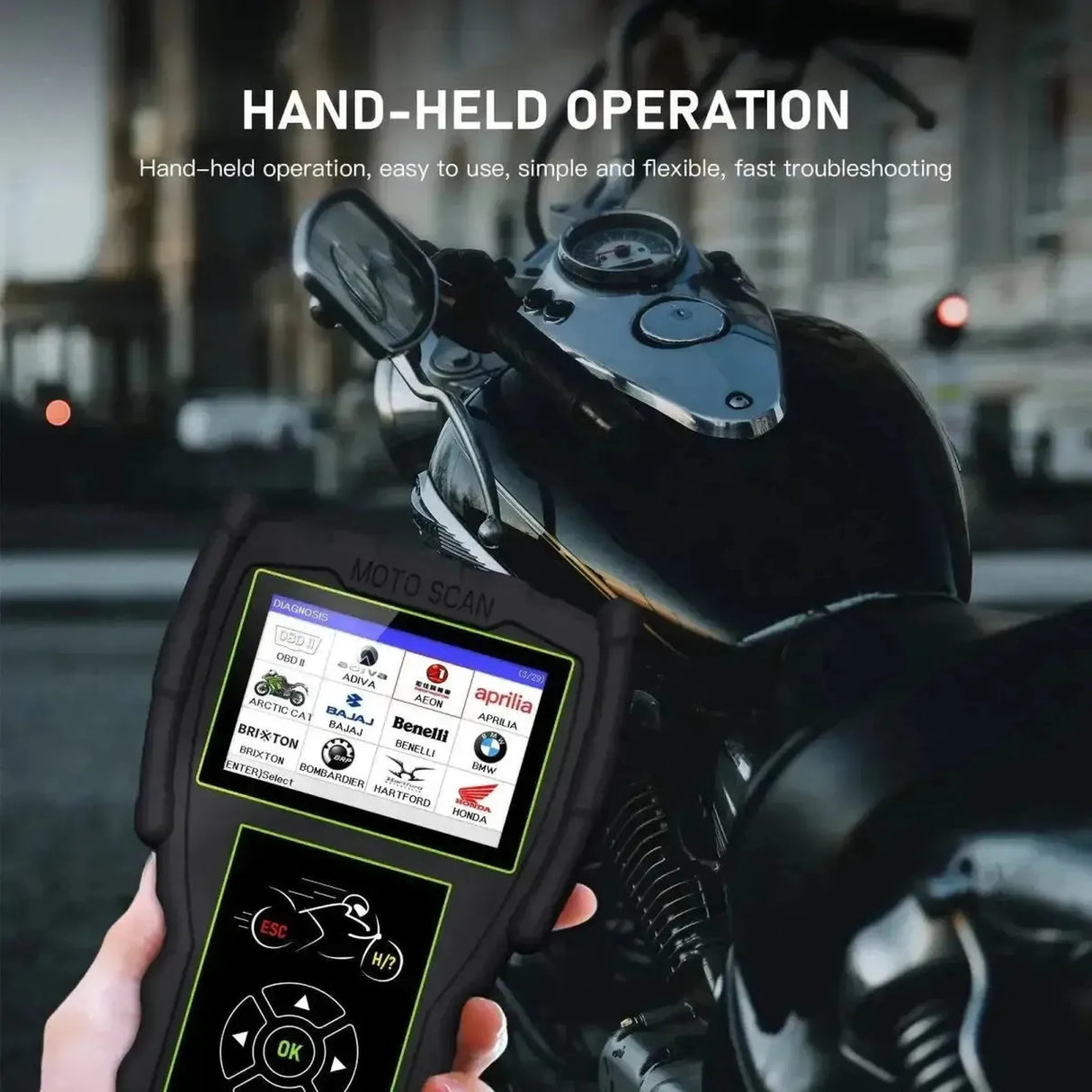

Unterstützte Fahrzeugmarken:

• Europese merken: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Aziatische merken: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Amerikaanse merken: Artic Cat, Bombardier
